湖北先导高测电气控股有限公司为您解答:变压器伏安特性测试仪的操作方法
变压器伏安特性测试仪是专门从事继电保护和高压绝缘的专用测试仪器。可现场测试CT和PT的比值、极性、伏安特性，集成大功率稳压器、升压器、电流提升管等。是变压器交接试验和现场预防性试验的常规设备。赫兹电源生产的ZSFA变压器伏安特性测试仪主要测试电流互感器和电压互感器的伏安特性、变比极性等综合参数。针对电流互感器的励磁特性、比率、极性、比率差、角度差；测试了电压互感器的励磁特性、比率、极性、二次绕组电阻和比率差。
一、变压器伏安特性测试仪操作界面

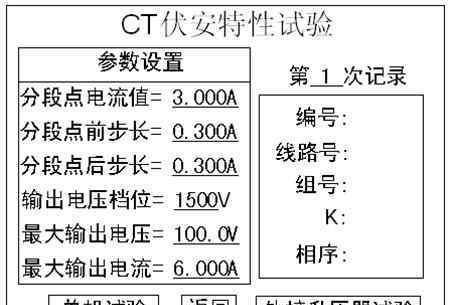

在主菜单中选择电流互感器伏安特性测试选项后，液晶屏上将出现如下参数设置界面:
二、变压器伏安特性测试仪的接口参数
1.第x次记录:在第x次伏安特性测试后保存的数据用于浏览历史测试结果。
2.分段点电流值:专门设置一个分段点，使伏安特性曲线拐点前后的曲线点分布合理，在此点前后用两个不同的电流步长进行测试。分段点当前值根据估计值或测量的拐点值设置范围(0)
- 20)A .
3.分段点前(后)的步长:分段点前(后)的当前步长范围为(0.001-2.000) a。
4.输出电压档:根据被测产品的激励电压选择内部升压档。
5.最大输出电压:该测试中允许的最大输出电压。如果仪器在测试过程中上升到该电压，电压将会降低，并且该电压不得超过电流互感器二次侧能够承受的最大电压。
6.最大输出电流:本次测试允许输出的最大电流。如果仪器在测试过程中上升到该电流，电压将会降低。电流不能超过电流互感器二次侧能够承受的最大电流范围(0
- 20)A .
7.单机测试:当只有一台机器用于测试时，按下此按钮开始测试。
8.外部助力器测试:如果测试需要外部助力器，按下此按钮开始测试。
注:为使伏安特性曲线的测试点均匀一致，特设一个分界点，测试在分界点前一步，分界点后一步进行。这个分界点就是分割点。这个点的值可以大也可以小，一般都是估计或者检验的。不一定等于真正的拐点，但越接近越好。设置最大输出电压和电流可以保护电流互感器。测试过程中，一旦电压或电流超过设定值，仪器会自动断开电路，保护电流互感器。外升压测试需要设置外升压比才能正常测试。具体设置方法见手册“参数设置”一节。
三、变压器伏安特性测试仪的连接方式

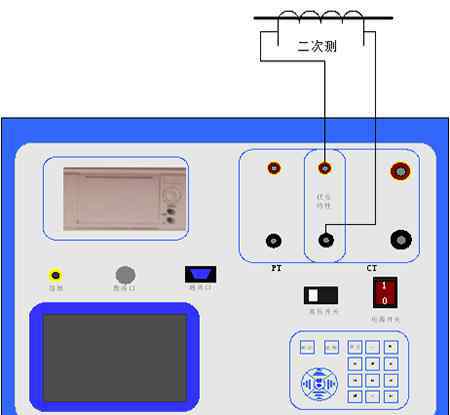

单机测试的接线方式如下图所示:

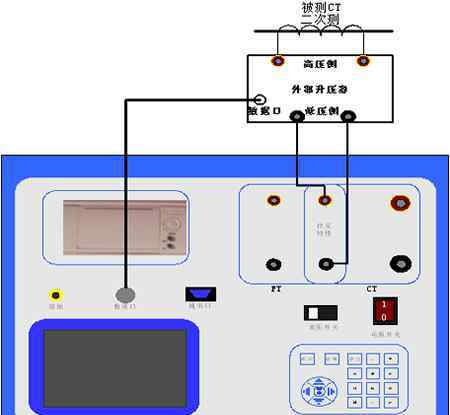

外部助力器的测试连接方式如下图所示:
四、变压器伏安特性测试仪测试结果

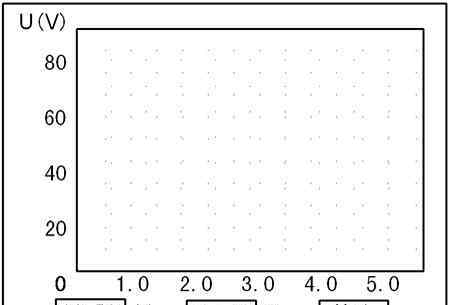

按上图设置测试参数并连线后，选择单机测试开始自动测试，测试界面如下:

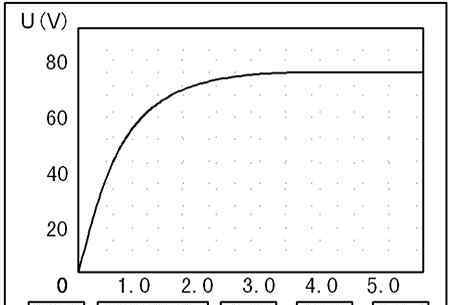

在伏安特性测试仪的测试过程中，按下旋转鼠标将立即停止伏安特性测试。测试结束后，伏安特性曲线自动显示，变压器伏安特性测试仪的结果界面如下:
在上图中，您可以选择查看测试数据、查看误差曲线、打印结果或保存结果。
五、变压器伏安特性测试仪数据查询

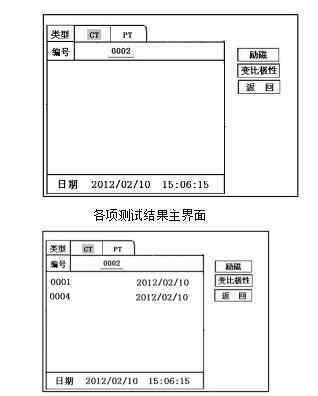

点击数据查询进入测试结果主界面，根据需要选择“激励”、“变比极性”、“角差比差”、“返回”等测试选项。选择测试项目后，进入保存测试结果界面，在变压器伏安特性综合测试仪中显示该项下保存的最新测试结果。插入u盘，点击“保存”，将当前页面下显示的测试记录保存到u盘中。每条记录大约需要2秒钟。
警告:
1.数据传输过程中禁止拔出u盘，否则会对u盘或设备造成永久性损坏。
2.在u盘中保存文件时，不能有与测试仪中要保存的文件同名的文件，否则文件将无法保存。
一般来说，要顺利使用变压器伏安特性测试仪并不容易，至少对于没有经验的客户来说，是非常复杂的。而且客户需要考虑专业的操作，详细说明自己用起来是否相当全面。必要时选择训练也很重要。尤其是一些刚接触设备的人，更需要注意这一点。客户在使用变压器伏安特性测试仪时，应尽可能按照步骤操作，避免出现错误和其他问题
