设计中心是CAD中非常有用的工具，在AutoCAD等CAD系统中都有。它有一个类似于Windows资源管理器的界面，可以管理切片、外部引用、光栅图像和来自其他源文件或应用程序的内容，并将本地计算机、局域网或互联网上的切片、图层、外部引用和用户定义的图形内容复制并粘贴到当前绘图区域。同时，如果在绘图区域打开多个文档，只需简单的拖放操作就可以复制粘贴图形。粘贴内容不仅包括图形本身，还包括图层定义、线型、字体等。这样，资源可以被重用和共享，提高了图形管理和图形设计的效率。
按CTRL+2打开设计中心。通常，CAD设计中心可以完成以下任务:

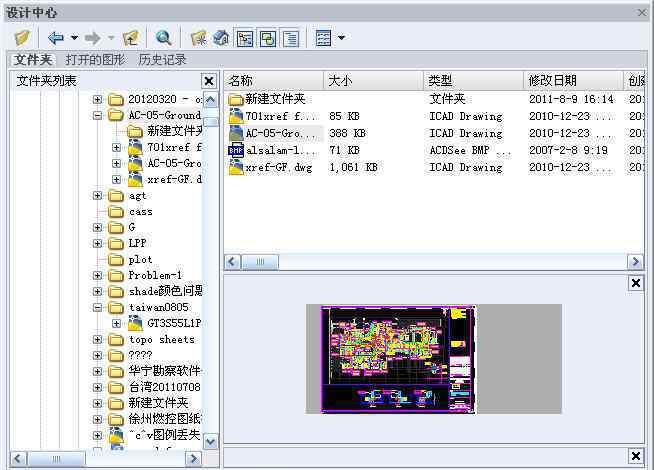

(1)浏览查看各种图形(DWG/DXF)图像文件(BMP/JPG/TGA等)。)，并显示预览图像及其标题。浏览图形和图像文件的效果如下图所示:
(2)展开、打开或浏览到图形文件的各种数据，如图层、线型、标注样式、文字样式、块。您可以将注释样式和文本样式直接复制并粘贴到其他图形中，并将块直接插入到当前图形中。在图形中浏览块数据的效果如下图所示。
(3)将绘图文件(DWG)从控制面板拖放到绘图区域以打开绘图；您可以通过将光栅文件从控制面板拖放到绘图区域来查看和附加光栅图像。
(4)在本地和网络驱动器上查找图形文件，并创建常用图形、文件夹和互联网地址的快捷方式。

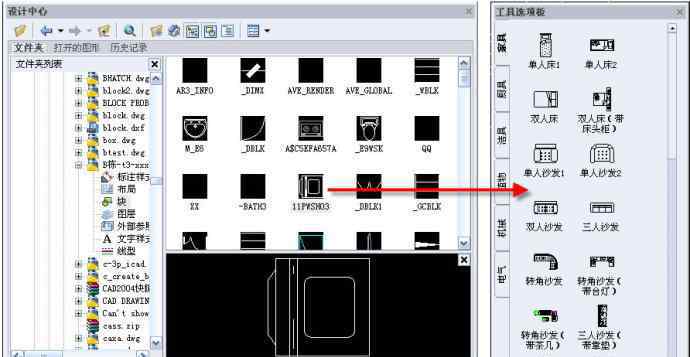

(5)您可以在设计中心选择打开或不打开图形中的块，并将这些块拖动到工具选项板或右键单击以创建新的工具选项板，如下图所示
