镀锌板卷 如何分辨钢卷浸水导致的镀锌板卷锈蚀？

钢材的腐蚀，尤其是冷轧/镀锌卷的腐蚀，是一种非常常见的缺陷，钢厂、钢贸商、加工厂、最终用户甚至保险公司都很讨厌。

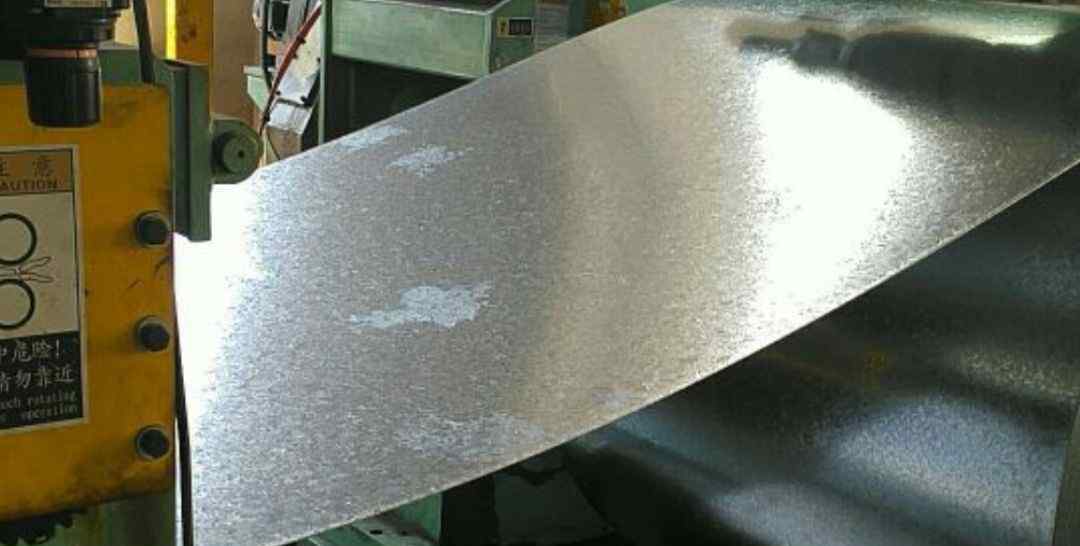

有各种镀锌卷白锈，总有一款你见过~

白锈分类为什么重要？

镀锌板白锈通常是水污染造成的。

水是镀锌卷板生产、加工、储存、运输和使用过程中的常见污染源。如何区分污染源，对白锈进行分类，对于确定责任、保险理赔以及后续改进都具有重要的现实意义。

镀锌卷白锈缺陷的分类

白锈的分类大致可以分为两类:生产污染和储运污染。

生产污染是指生产过程中水污染造成的白锈。典型案例如下:

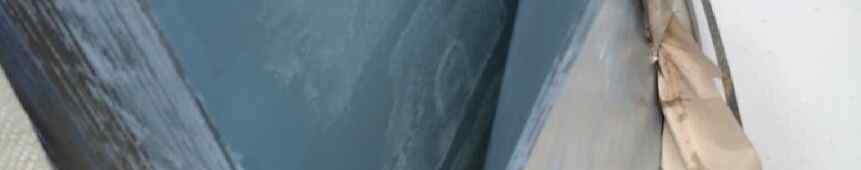

1.镀锌线矫直机中的整平液残留导致白锈；

2.镀锌线或剪切加工线凝结产生白锈；

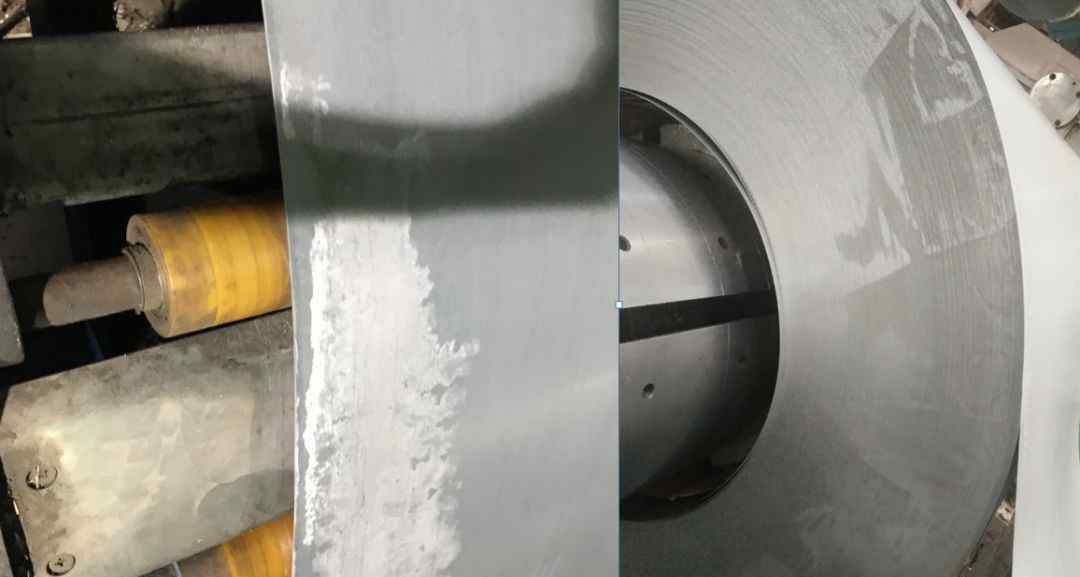

上图为生产污染造成的两种典型白锈形状，以点状或块状为特征，通常轮廓完整，有时沿轧制方向可能有拖尾或条纹。

生产污染造成白锈的特征与“钢带运动”和“完全展开”两个工艺特征有着很强的相关性。

储运污染是指包装后的钢卷/钢板造成的水污染。典型案例如下:

1.线圈/板在运输过程中没有覆盖雨披，导致水进入包装；

2.船舱内钢卷/钢板被淹，或南方夏季暴雨，仓库被淹；

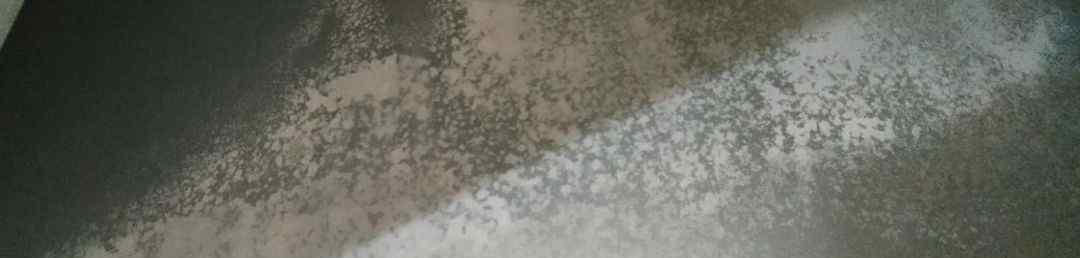

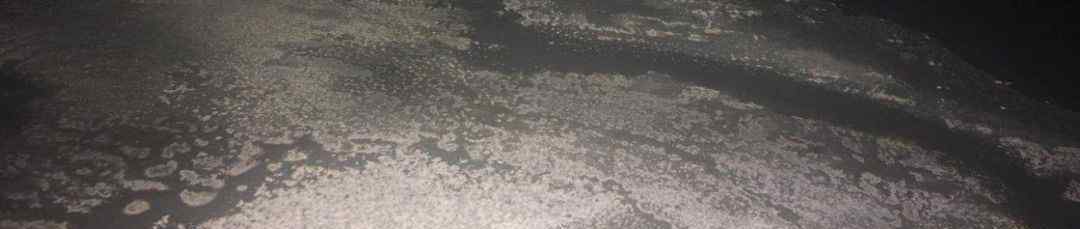

上图为储运污染造成的典型白锈形态，特征为“滚”态，通常间歇性出现，上下表面位置相同，形态相似，对应外径，末端不一定有明显白锈，但有时也能看到水剂残留的形态。

储运污染造成白锈的确认点和摩擦黑点的确认点有些类似，所以掌握摩擦黑点的确认点就是掌握白锈储运的确认点。(摩擦黑点详解)

为什么储存和运输由污染引起的白锈

是它的形状不接近带钢边缘吗？

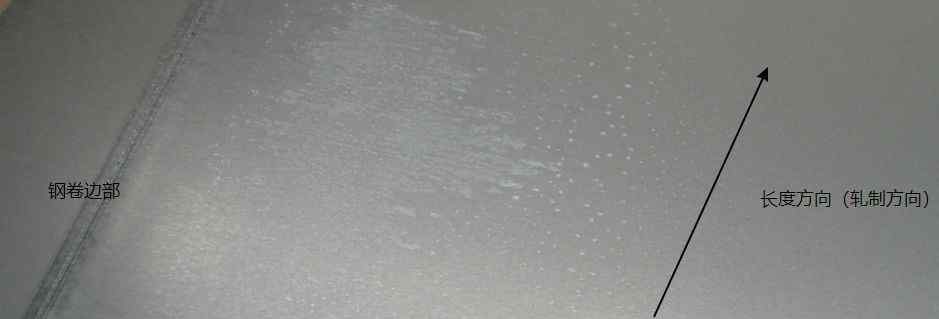

通常储运污染造成的白锈距离边缘不远，轮廓明显，另一端模糊。

这往往被下游或储运单位作为拒不承认储运污染的证据，但实际上是储运污染造成白锈的典型特征。

在毛细管效应的作用下，末端被污染后，水会逐渐被吸入到长条的两侧。水污染去除后，边缘的水会继续被吸走，末端与环境接触，靠近两侧末端的一部分水会挥发掉。

最后形成这种从末端有一点缝隙但轮廓明显的形态。

柴哥没找到典型的图

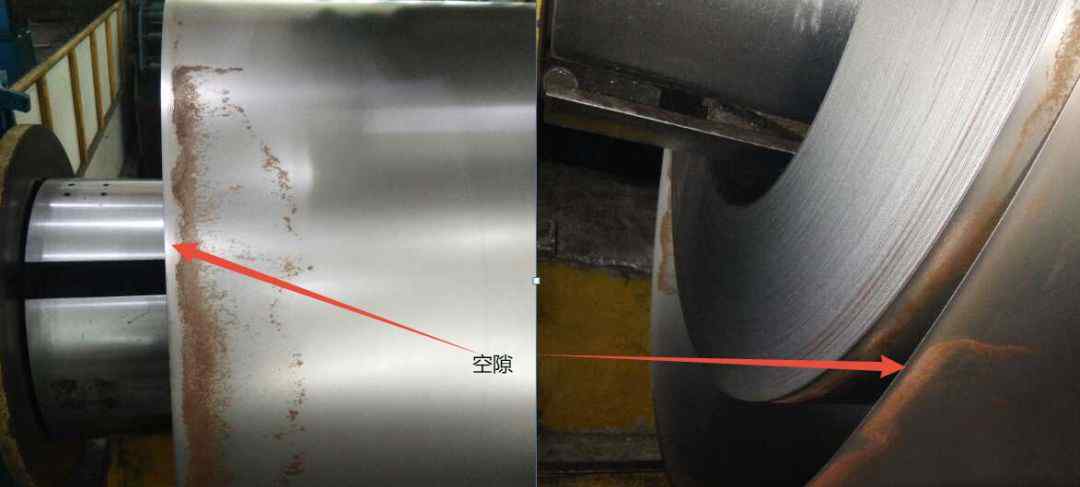

用普通冷轧的典型图片演示

附笔

腐蚀是钢材失效的主要原因之一，给我们的贸易商和码头造成了许多损失。坦白说，镀锌卷只有很多腐蚀的实际案例，比如钝化材料海洋白锈，剪切线中间白锈，涂装后白锈，制件后腐蚀，焊后腐蚀等等。

一篇文章不能穷尽所有问题。文章的意义在于吸引有价值的建议，帮助大家培养分析问题的方法和能力。当我们能够举一反三，正确分析缺陷，处理异议时，我们就能够维护自己的合法权益。

-结束-
