一、产品结构和主要部件
1.外观和造型

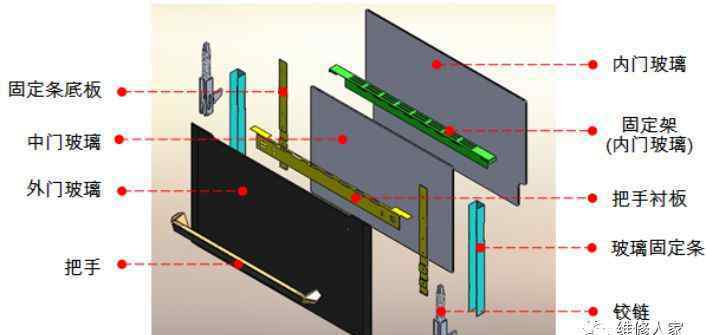

1).黑色钢化玻璃，周边有细磨边，搭配不锈钢金属手柄，体现立体视觉外观；
2).LED橙光彩色触摸感应屏，柔和暖色的技术；
3).推拉门，打开智能窗，有效控制食物的烹饪状态。

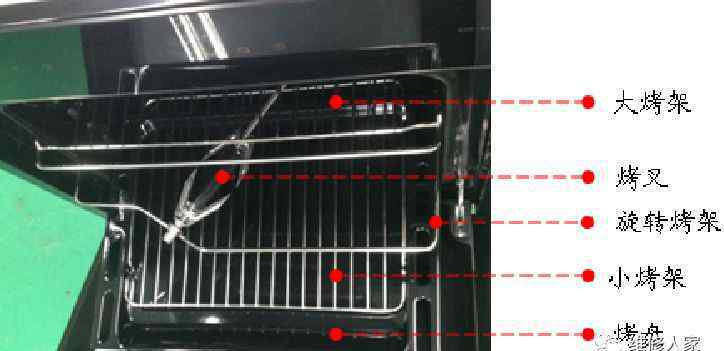

2.外部零件名称的描述
3.主要部件
滑动门组
内容器组
前装饰板
双风道结构
组合烘烤设备

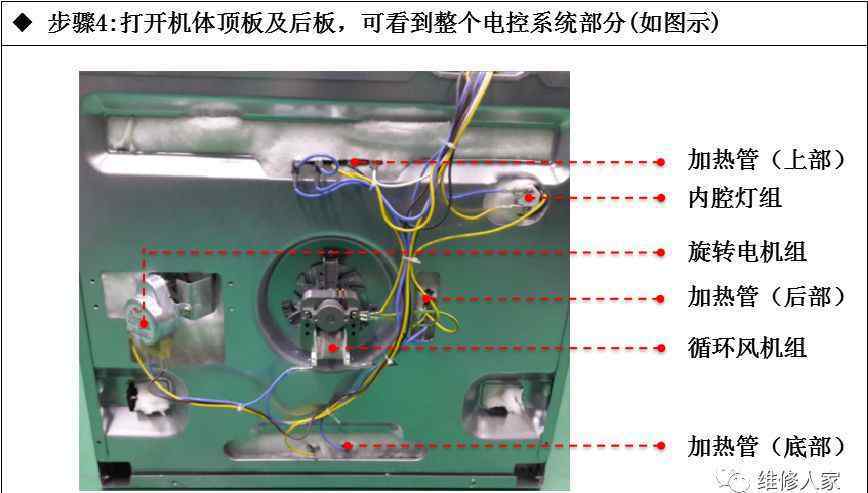

4.重要的系统组件
控制基板:LED橙色触摸感应屏，用于发出控制指令。
主控基板:用于接收控制指令。

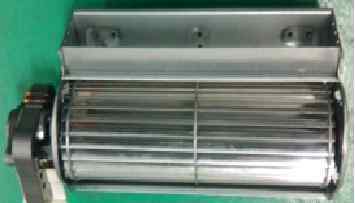

循环风机:用于吹风，使内室温度均匀
冷却风扇:用于吹风产生负压，降低内腔顶部和炉门外玻璃的温度。

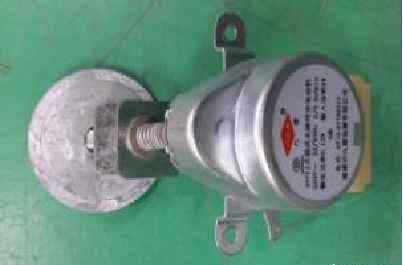

旋转电机:配合烤叉。

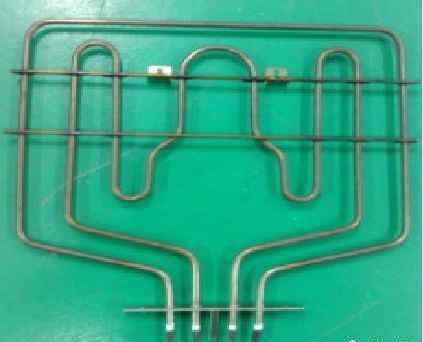

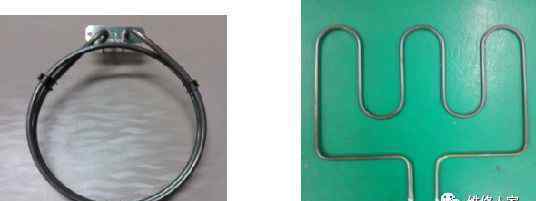

加热管:用于加热。

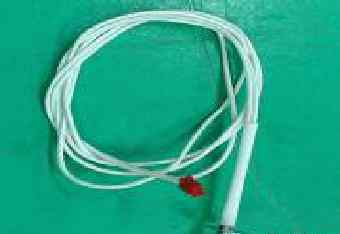

温度传感器:用于感应和检测反馈到控制系统内腔的加热温度。

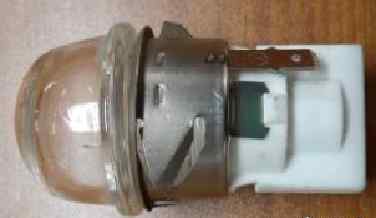

内腔灯组:用于照亮内胆内腔。
二.产品原理和故障维护
1.工作原理
电烤箱是一种利用电热元件的辐射热来烘烤食物的电热器具。有了它，我们可以做烤鸡、烤鸭、烤面包、蛋糕等。根据烘焙食品的不同需要，电烤箱的温度一般可以在50-230℃范围内调节。

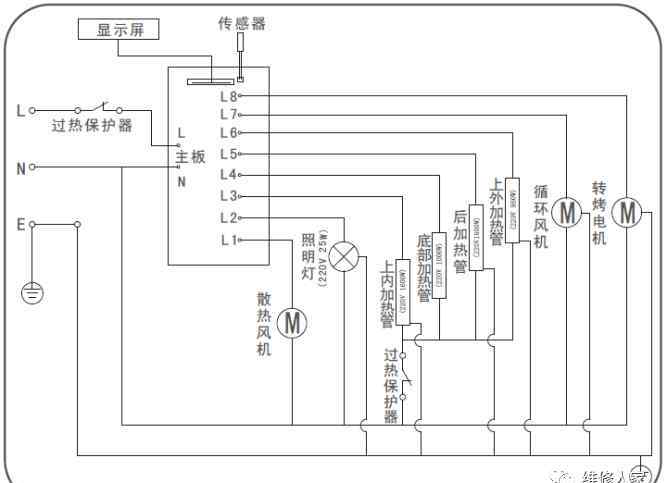

2.电气接线图
3.发现并修理故障
1)显示E1:温度传感器断开报警。
整机断电时，检查负载连接线是否接触良好，端子是否松动。
如果温度传感器出现故障，请断开电源并拔下连接端子。用万用表“欧姆档”测量温度传感器两端针脚的电阻值。0℃时电阻值约为14308kω；。
5℃时电阻值约为10720kω。10℃时的电阻值约为8096kω。
15℃时电阻值约为6160kω；。20℃时电阻值约为4721kω。
25℃时电阻值约为3643kω。30℃时电阻值约为2830kω；。
35℃时电阻值约为2213kω。40℃时电阻值约为1741kω。
2)显示器E2:温度传感器短路报警。
温度传感器故障与第1项“温度传感器故障”的判断方法相同。
3)机器不工作(按钮不响应，显示屏不显示)
电源未有效连接:
1.检查电源插头是否松动；
2.用万用表交流V档测量电源输入端是否有AC220V电压；
3.检查主控基板电源是否正常。
温度控制器故障:

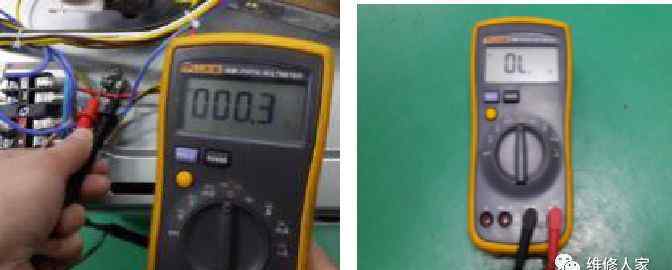

断开电源，拔下连接端子，用万用表“通断档”检查温控器两端端子是否导通。打开，发出长长的“滴”声，那么温控器就没有故障了。如果万用表无反应，显示“0.1”，则节温器有故障，因此更换节温器。
控制基板接触不良:
1.检查控制基板的连接线是否松动；
2.检查主控基板上控制基板的连接端子是否松动。
控制系统故障:检查控制基板和主控基板上的元器件是否脱焊、虚焊、开裂、烧毁。
4)机器无法加热:
负载连接线接触不良:整机断电。检查负载连接线是否接触良好，端子是否松动。
负载连接线故障:断开电源，拔下负载连接线，用万用表“通断档”检查负载连接线两端是否导通。
负载连接线故障:如果打开，发出一声长长的“滴”声，则负载连接线没有故障。
如果万用表没有响应并显示“开路”，则负载连接线有故障。更换负载连接线。
温度传感器故障:温度传感器故障，与第1项“温度传感器故障”的判断方法相同。
加热管故障:

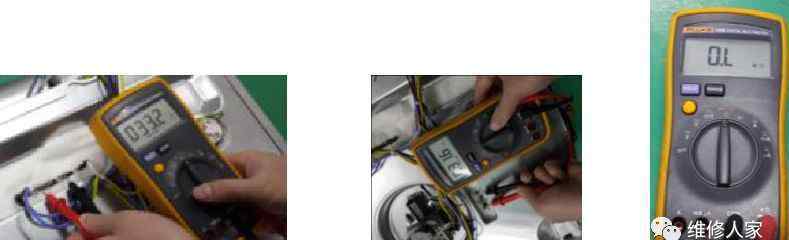

断开电源，拔下连接端子，用万用表“欧姆档”测量每根加热管两端针脚之间的电阻。在冷却状态下:
1.加热管和加热管的电阻值约为28.2ω-33.6ω；
2.加热管的电阻值约为48.5ω-56.5ω；
3.加热管的电阻值约为46ω-53.7ω)；
温控器故障:断开电源，拔下接线端子，用万用表“通断档”检查温控器两端引脚是否导通；打开，发出长长的“滴”声，那么温控器就没有故障了。如果万用表无反应，显示“0.1”，则节温器有故障，因此更换节温器。
控制系统故障:检查控制基板和主控基板上的元器件是否脱焊、虚焊、开裂、烧毁。
5)内腔灯不亮
6)冷却风扇不工作
7)循环风扇不工作
8)旋转烘焙不起作用

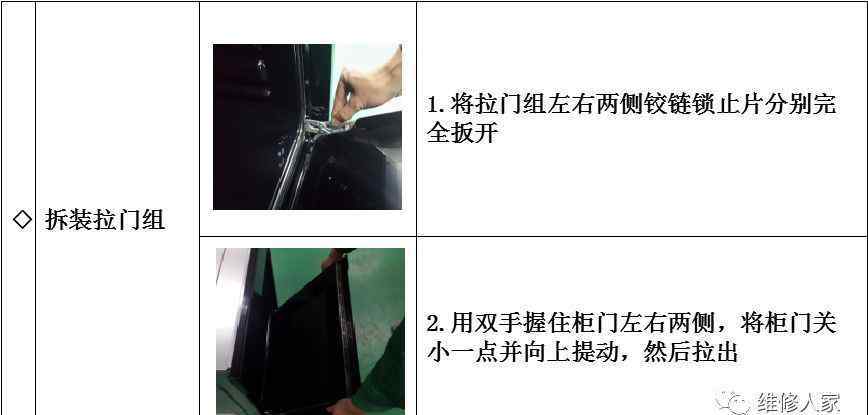

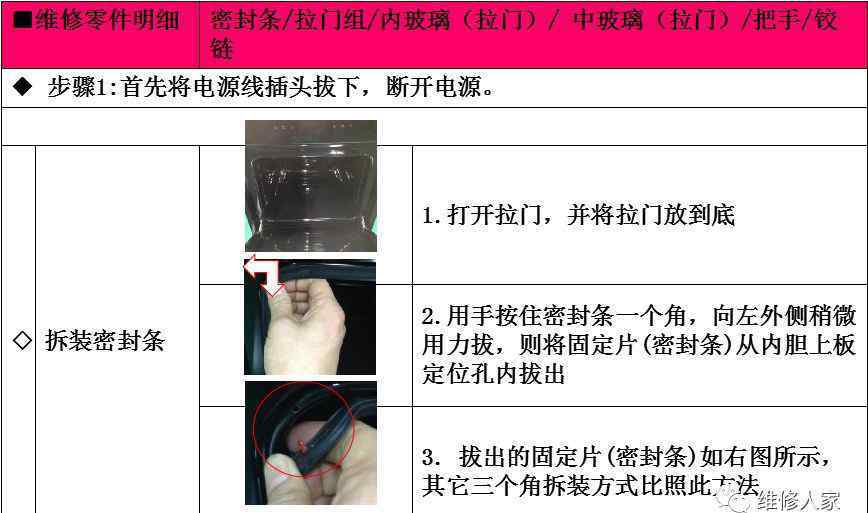

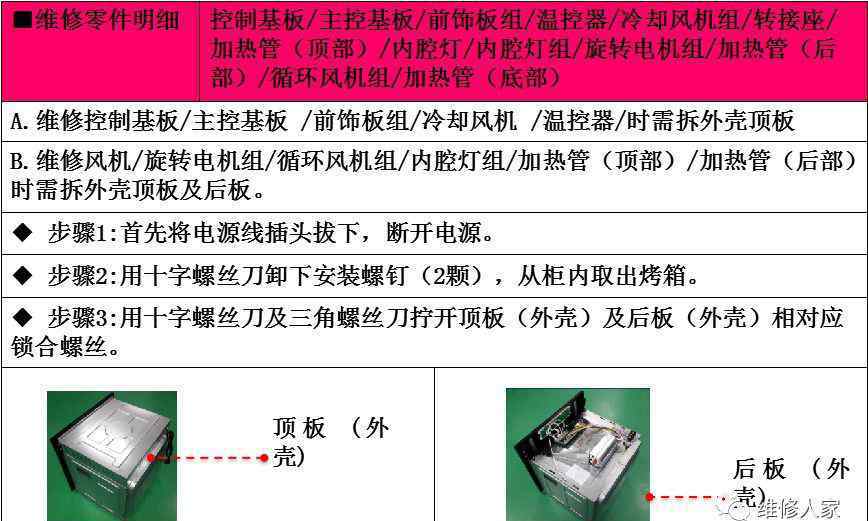

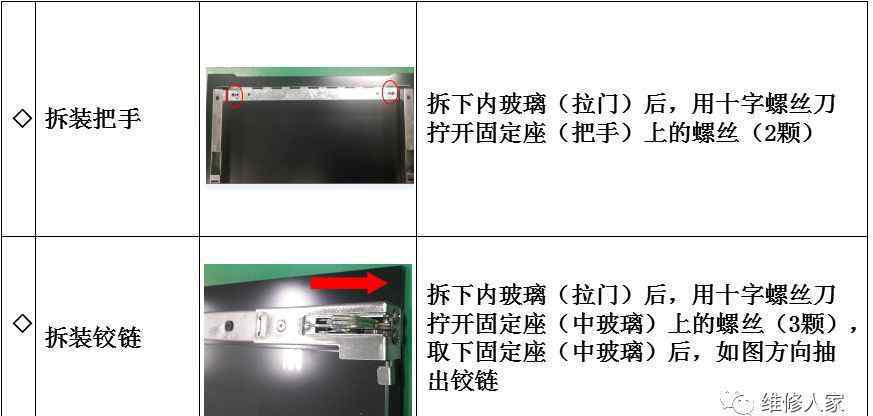

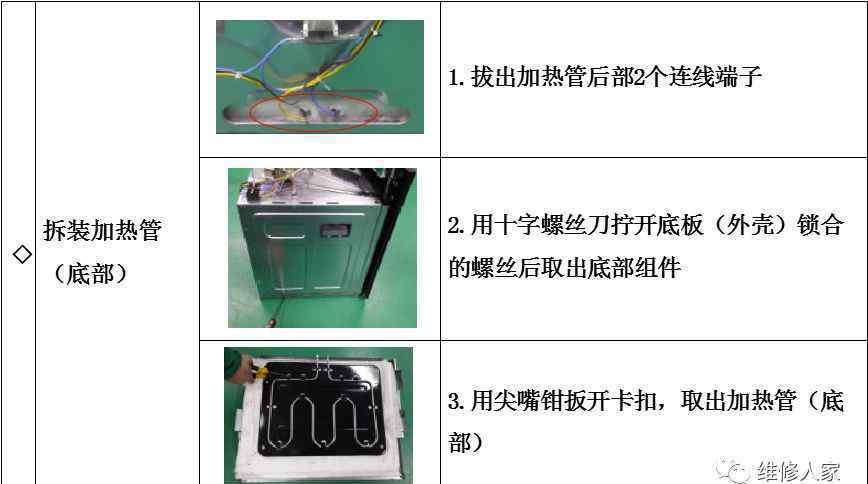

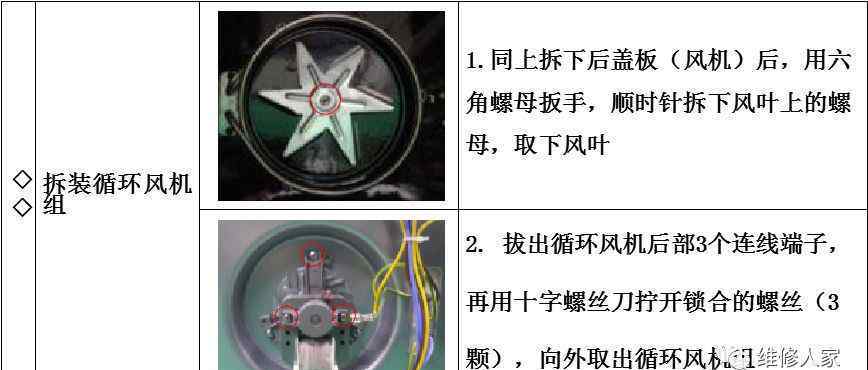

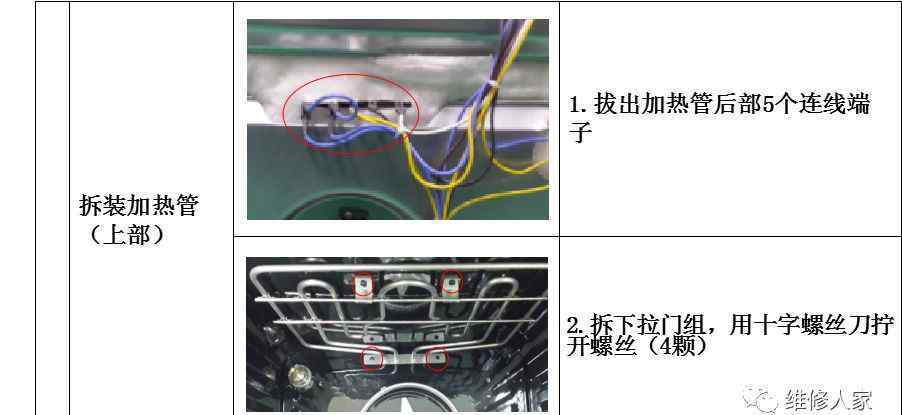

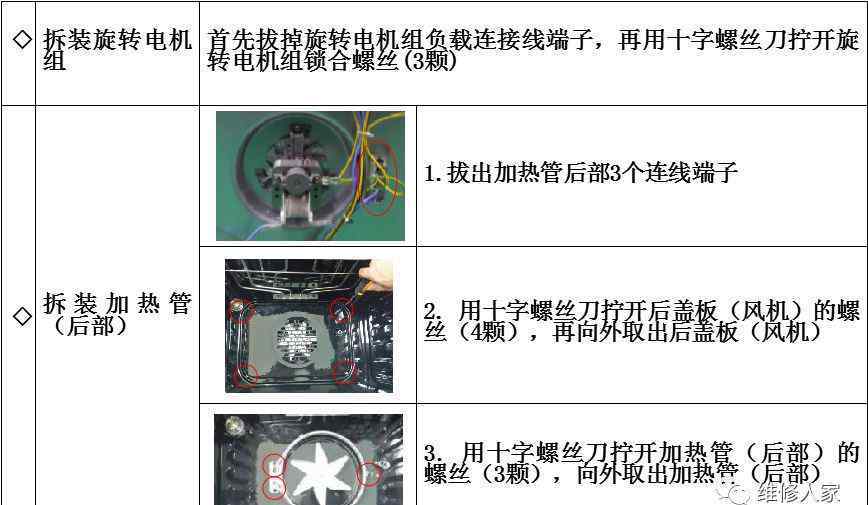

三.维护和拆卸
四.安装
1请单独使用16A插座，并确保插座接触良好。不要与其他电器分享。
2.安装烤箱的橱柜材料必须耐高温120℃以上。
3.为了保持通风，请在后部保持大于45毫米的空间隙。
4.如果周围有高温电器，请保持安装距离大于80毫米；电烤箱前必须有80cm 空以上的空间。
5.安装烤箱时，请拉开烤箱门，用两个附在附件上的安装螺钉将烤箱固定在橱柜上，两个螺钉齐平。注意不要倾斜。
