产品介绍

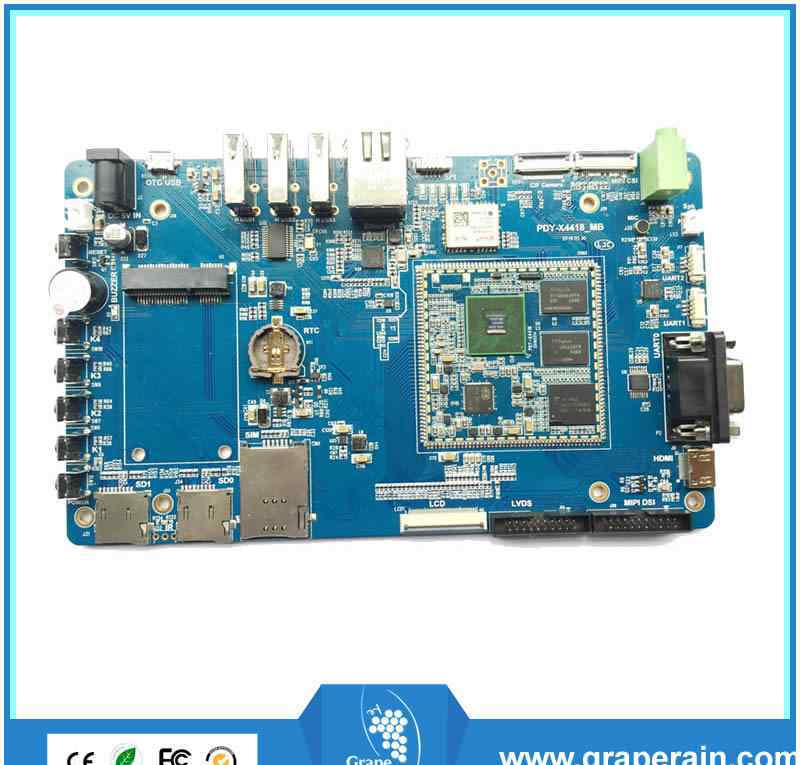

G4418开发板由戳孔芯板、底板和LCD板组成。核心板采用8层板工艺设计，保证稳定性和可靠性。可批量应用于平板电脑、车载机、学习机、POS机、游戏机、工业监控等多个领域。主控为Cortex-A9四核S5P4418，最高频率1.4GHz..

背板上有丰富的外设，几乎可以演示4418芯片的所有功能，支持千兆以太网、板载LVDS接口、MIPI接口、PCIE接口等。支持软件开关机，睡眠唤醒等等。LCD面板默认采用7寸TFT液晶屏，可配4.3寸和5寸液晶屏，支持背光亮度无级调节。G4418开发板板上集成了红外接收器，加上泰捷视频等免费电视播放软件，是一款性能卓越的四核电视机顶盒，完全可以取代家里的有线电视和市面上购买的机顶盒。

G4418核心板尺寸:52毫米* 52毫米G4418底板尺寸:185毫米* 110毫米

功能性能

功能性能

内核：ARM Cortex-A9 四核；主频：1.4GHz*4；内存：1GB DDR3，可定制 2GB DDR3； ［可选配］Flash：支持 4GB/8GB/16GB/32GB emmc 可选，标配 8GB emmc； ［可选配］24 位 RGB 接口；8 位 LVDS 接口；3路 USB HOST 接口，支持更多的 USB 设备同时使用；USB OTG 接口；1路 RS232 接口；2路TTL接口；2 路 TF 卡接口；四路 LED 指示；复位按钮；软件开关机按钮；标配外置扬声器；支持MIC 输入；支持耳机输出接口；支持免启动配置开关设计；支持背光无级调节；支持 HDMI 接口；支持 5 点电容触摸；支持USB 接口WIFI；支持USB接口蓝牙支持 G-sensor；支持多种 SPI，I2C，UART，等外围器件扩展；支持 MPEG4，H.263，H.264，MJPEG 视频编码；支持几乎全格式视频解码；支持 2D，3D 高性能图形加速；支持 RTC 时钟实时保存；支持千兆有线以太网 RTL8211E；支持 BT656/BT601/MIPI 摄相头接口；支持 GPS 接口；支持 GPRS 接口；支持外置 USB 3G 模块；支持PCIE 3G/4G支持 USB 鼠标，键盘；支持红外一体化接收头；

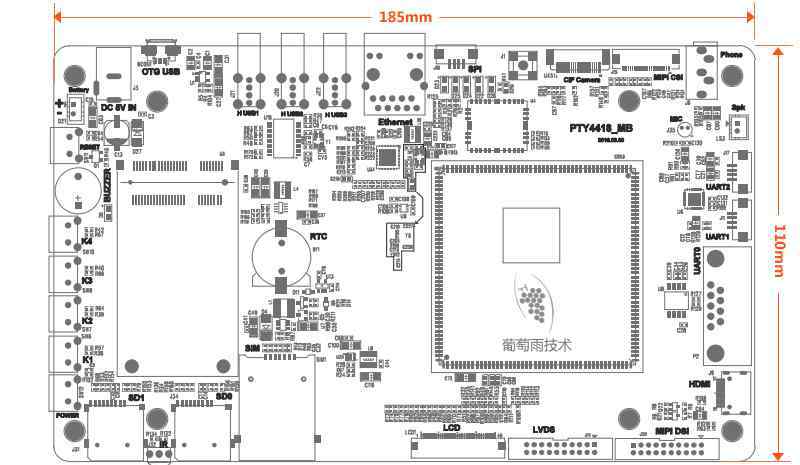

开发板尺寸

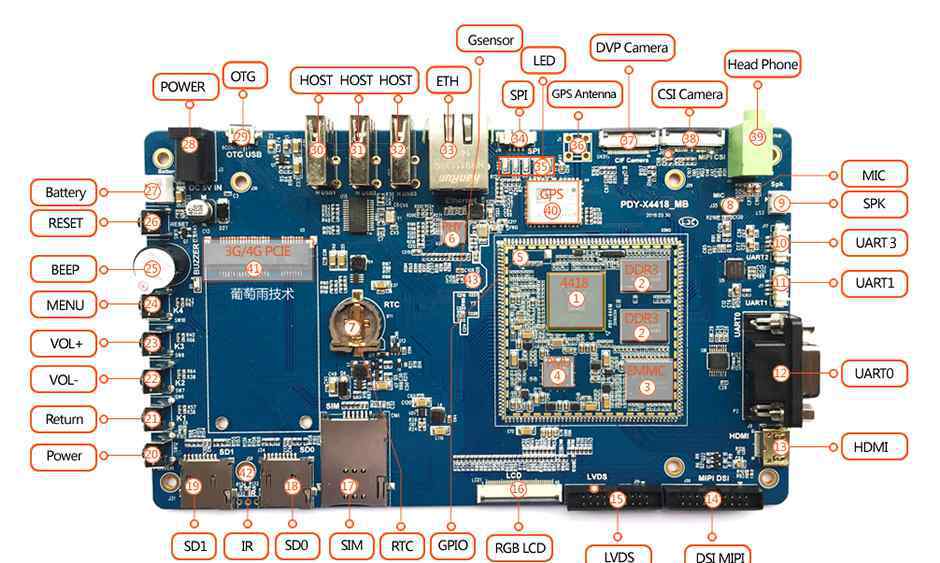

开发板接口图

规格参数

屏

屏幕尺寸：7寸电容触摸屏分辨率：1024*600

核心板参数

外观：邮票孔方式核心板尺寸：52mm*52mm*3mm ［业界最小］引脚间距：1.1mm引脚焊盘尺寸：1.3mm*0.7mm引脚数量：184 PIN，满足用户各类扩展需求 ［引出脚最多］工艺：采用 8 层沉金工艺设计，PCB台资大厂制作 ［独家支持］CPU：S5P4418，四核Cortex-A9，主频为1.4GHz，被认为是近几年最有前途的 ARM处理器内存：使用单通道 DDR3 设计，标配 1GB，可定制 2GB ［标配 1GB，可定制 2GB］存储： 4GB/8GB/16GB emmc 可选，标配 8GB ［标配 8GB，可定制 4GB/16GB］电源IC：使用 AXP228，支持动态调频，库仑计等 ［独家支持］以太网：使用 RTL8211E 千兆以太网 PHY ［独家支持］

硬件接口

CPU：S5P4418，ARM Cortex A9,4*1.4GHz内存：DDR3,1GBytes ［标配 1GB，可定制 2GB］存储器：eMMC，8GBytes ［标配 8GB，可定制 4GB/16GB］PMU：电源管理芯片，AXP228扩展IO：参考本文档的2.3.5章节以太网：以太网PHY，RTL8211ERTC：RTC后备电池槽耳麦：录音输入喇叭接口：外置扬声器输出UART3：串口3UART1：串口1UART0：串口0，调试串口HDMI接口：HDMI输出接口DSI MIPI接口：MIPI显示接口LVDS接口：LVDS显示接口RGB LCD/VGA接口：RGB输出接口SIM卡槽 3G/4G：SIM卡槽SD卡，CH0：SD卡，通道0SD卡，CH1：SD卡，通道1软开关机按钮 ：开关机，休眠唤醒按钮按键，返回：独立按键，K1按键，音量- ：独立按键，K2按键，音量+ ：独立按键，K3按键，菜单：独立按键，K4蜂鸣器：支持有源蜂鸣器硬复位按键：硬复位持电池接口：单节4.2V锂电池接口5V输入插孔：直流电源输入口USB OTG：USB OTG接口USB HOST1：HUB芯片扩展，HOSTUSB HOST2：HUB芯片扩展，HOSTUSB HOST3：HUB芯片扩展，HOST千兆以太网接口：RTL8211E接口SPI接口 ：SPI接口LED灯：电源指示灯及4路LED灯GPS天线：GPS模块天线DVP camera接口：并口camera接口CSI camera接口：Mipi camera接口耳机接口：耳机输出GPS模块：GPS模块3G/4G PCIE接口槽：可接3G/4G PCIE模块红外接口头：HS0038红外一体化接收头Gsensor：重力传感器 mma8653
