铜线平方与电流对照表 铜线载流量及计算

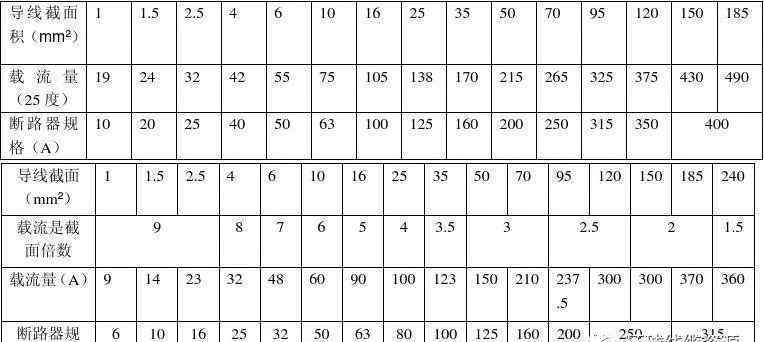

载流量对照表

铜导体电流表

填充

线径一般为设备额定电流的1.7倍。因为断路器需要保护线路，所以断路器的额定电流应该小于导线所能承受的电流。I-wire =In*1.7 In是设备的额定电流。

I break =I line /1.2 I line是线径承受的电流，I break是断路器的额定电流in

裸线允许电流可增加50%

铝导体电流表

普通的合格铜线1mm2可以承受6-8a的电流，一般不超过6A就比较安全。

日常生活中很多电线都是2.5mm2，也就是说直径的截面积是2.5mm2，一般能承受15A，乘以电压就是3.3kw。国家标准GB 4702-1992/1998；

铜线截面积直径允许长期电流

2.5mm2 1.78mm 16A-25A

4毫米2.2毫米25A-32A

6mm 2.78mm 32A-40A

因为电热水器短时间工作1mm，8A-10A的电流计算是可以容忍的。在截面积相同的情况下，铜线与铝线的负载电流比为

1.3;1.铜线的负载电流是吕西安的1.3倍，如下表所示；铝线横截面积直径允许长期电流

2.5mm2 1.78mm 13A-20A

4mm2 2.2mm 20A-25A

6mm2 2.78mm 25A-32A

家用电路设计2000年以前，家用线路的电路设计一般为4-6mm，照明为1.5mm2，插座为2.5mm2，空为4mm2。2000年以后，家用线路6-10mm2，照明2.5mm2，插座2.5mm2，空4 mm2。接地必须落地1.2-1.5m左右才合格！

导体的安全载流量

一、一般铜导线载流量导线的安全载流量是根据线芯允许的最高温度、冷却条件和敷设条件确定的。一般铜线的安全载流量为5~8A/mm2，铝线的安全载流量为3~5A/mm2。& lt要点>:一般铜线的安全载流量为5~8A/mm2，铝线的安全载流量为3~5A/mm2。例如:

2.5 mm2 BVV铜导线安全载流量推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线推荐值4×8A/mm2=32A

其次，计算铜线的横截面积。利用铜线的安全载流量推荐值5~8A/mm2，计算铜线选定截面积的上下范围:s =

三.功率计算一般负载分为两种，一种是阻性负载，一种是感性负载。阻性负载计算公式:P=UI荧光灯负载计算公式:P=UIcosф，其中荧光灯负载的功率因数cosф为0.5。不同的感性负载有不同的功率因数，所以统一计算家电时功率因数cosф可以取0.8。也就是说，如果所有家用电器的总功率为6000瓦，最大电流为I=P/Ucosф=6000/220*0.8=34。但是一般情况下家用电器不能同时使用，所以加一个共同系数，一般为0.5。所以上面的计算应该重写为I=P*公共系数/Ucosф=6000*0.5/220*0.8=17，也就是这个族的总电流值为17A。主刹车空空气开关不能用16A，应该用比17A大的。

估算公式:

2: 50乘以9，再往下一个序列。

三十五乘以3.5，两组都减0.5。

如果条件改变转化，高温下10%脱铜会升级。

管道贯穿件数量为234个，876%满载。

描述:

各种绝缘线的载流量不是直接指出，而是用“横截面积乘以某个倍数”来表示，通过心算得出。从表5-3可以看出，倍数随着截面的增大而减小。

“2.5乘9，顶部减一阶”是指各种截面为2.5 mm '及以下的铝绝缘线，其载流能力约为截面数的9倍。如2.5 mm '导体，载流量为2.5× 9 = 22.5 。载流量与直径为4毫米及以上的导线截面数的倍数关系是沿线数上升，倍数依次递减1，即4×8、6×7、10×6、16×5和25×4。

“三十五乘3.5，两对成组减5分”，即35mm的导线载流量为截面数的3.5倍，即35× 3.5 = 122.5 。从50毫米及以上，载流量与截面数的倍数关系变为2

两个行号分组，倍数依次减少0.5。也就是说，50毫米和70毫米导体的载流能力是截面数的3倍；95和120mm "导体的载流能力是其截面积的2.5倍，以此类推。

“如果条件改变和转换，高温下10%脱铜将升级”。以上公式基于铝绝缘线，暴露在25℃的环境温度下。如果铝绝缘线长期暴露在环境温度高于25℃的区域，可以按照上述公式计算方法计算出导线的载流能力，然后可以打10%的折扣；用铜绝缘线代替铝线时，其载流能力略大于同规格铝线，比铝线增加一个线号的载流能力可按上述公式计算。比如16mm’铜线的载流能力可以按25mm2铝线计算。

十倍五，一百倍二，253543，795倍半，铜线升级。

给你解释一下，是10平方毫米的平方乘以5的铝线。如果是铜线，会升级一档。例如，一根2.5平方米的铜线将被计算为4平方米。100以上的截面积乘以2，25平方米以下的面积乘以4，35平方米以上的面积乘以3，70和95平方米都乘以2.5。这些公式应该很容易记住。

注:只能作为估计，不太准确。

另外，如果你记得室内6平方毫米以下的铜线，每平方米电流不超过10A是安全的。从这个角度来说，可以选择1.5平方的铜线，也可以选择2.5平方的铝线。

10m以内，导体电流密度为6A/ mm2、10-50m、3A/ mm2、50-200m、2A/ mm2，500m以上小于1A/ mm2。从这个角度来说，如果不远的话，可以选择4根方形铜线或者6根方形铝线。

如果电源在150米以外，必须用4根方形铜线。

6平方毫米铜线能负载的最大功率是多少？4平方毫米和2.5平方毫米呢？一般计算为6A/平方毫米

6mm2*6=36A 36A*220V=7920W

4*6=24 24*220=5280W

2.5*6=15 15*220=3300W

在这种情况下，可以保证连续使用和安全

参考:电工手册

70，95，两次半；

穿过管子。温度8.9倍；

裸线加倍；

铜线升级计算

电线规格

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240 mm2。不常见的有:0.5、0.75、300、400、500平方毫米等。

2.5扁平铜线=4扁平铝线

5*4=20A

再加上戴着管子

20*0.8=16A电

空最大功率4.8KW，最大输入电流11A，大概需要几根方形铜线或铝线。

路线选择公式为:

五下十，二上一百；

25.35、第四和第三界限；

也就是说，选择2.5扁铜线或4扁铝线，当它们再次通过管子时，可以带来16A的电流。

用5000w的电器应该用几根方线

gb4706.1-1992/1998中规定的导线负载电流值

铜线:铜线的横截面积允许长期电流

2.5 mm2

4平方毫米

6平方毫米

铝芯线:铝芯线的横截面积允许长期电流

2.5 mm2

4平方毫米

6平方毫米

举个例子:

1.每台电脑耗电约200 ~ 300 W，所以10台电脑需要一根2.5平方毫米的铜线供电，否则可能发生火灾。

2.三个大型空调节器的功耗约为3000w，因此一个空调节器需要单独的2.5平方毫米铜线供电。

3.目前房屋的进线一般是4平方毫米的铜线。所以同时开机的家电一定不能超过25a，还有人把6平米的房子里的电线换了

毫米铜线没用，因为进米的线是4平方毫米。

4.早期的房型，进线一般是2.5平方毫米的铝线，所以同时开机的家电数量不能超过13a。

5.耗电大的家电有:空 5a，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a。

电热水器4a

在电源引起的火灾中，90%是接头发热引起的，所以所有接头都要焊接，不能焊接的接触装置必须在5 ~ 10年内更换

.。。。。。。。。。。。。。。。

国家标准允许的长期电流

4平方是25-32A

6平方是32-40A

其实这些都是理论安全值，极限值甚至大于这些值。

2，5平方铜线允许的最大功率为5500w。4平方8000瓦. 6平方9000瓦.

我想知道如何使用电力，电线有多宽。

家用电线规格的选择应根据家用电器的总功率来计算，然后根据不同规格电线的最大载流量来选择合适的电线电缆。

所需的载流能力应根据以下公式计算:

其中:

Imax =w/u*k

IMAX—是线路所需的最大电流容量，单位为a。

w——国内电能总功率，单位为w

u-额定国内电压，单位为v。

k—过电压安全系数，一般取1.2 ~ 1.3

其实很简单。之前学习的功率等于电压乘以电流，计算出电流。为了保证安全，只是一个保证金，呵呵

计算后，需要导线的横截面积

至于铜线，现在装修都用铜线。如果淘汰铝线，就不提了。电流等于8倍。s是导线的截面积，单位是平方毫米，可以求出截面积。国家标准也规定了什么是截面过流。以下是空空气中常用的最大BV、BVV和BVVB电线列表

导线标称截面的允许截面流量

单芯电缆双芯电缆三芯电缆

1.5 23 20 18

2.5 30 25 21

4 39 33 28

6 50 43 36

10 69 59 51

根据上述载流量公式，计算出家庭用电的最大需求电流，然后根据内外不同截面导线的最大载流量选择合适的导线。

如果国内总功率为5000W，额定电压为220V，按上述公式计算的电流值为27.24 ~ 29.51 A，与上表核对后，选择2.5 mm2铜线更合适。

随着你生活水平的不断提高和电器产品的增加，家庭用电量也在不断增加。原有电路设施容量可能无法承受，处于过载运行状态。电流过大，导体温度过高，导致绝缘老化，导线损坏，起火。此时应适当扩容，增加主线规格，提高载流能力。因此，根据家用电器

开发设计和预测总功率，保持一定的裕度，然后铺设线路是合理和安全的。
