低压抽出式开关柜

400伏抽屉式开关设备适用于电压等级为400伏交流电的低压抽出式开关设备和控制设备，由柜式成套设备或柜式成套设备带母线和抽出式功能单元组成，可装有固定或活动部件，电能可通过母线或支线分配给各功能单元的成套配电设备。

抽屉式开关设备的发展已有近40年的历史。在20世纪70年代初的中国，

已经有成熟的应用案例。随着低压电器元件的革新，一次元件的体积迅速减小，所以近30年来抽屉式开关柜的结构发生了很大的变化。总的来说，抽屉式开关设备的尺寸越来越小，每个机柜的电路数量也在增加。

IEC60050对可提取元件给出了严格的定义，并指出可提取元件的一些特点:可提取元件主要指一次回路，不包括辅助或二次回路。因此，市场上有一些特殊的拔出式开关设备，如条形插入式开关设备。这里以常见的抽屉式开关柜为主，介绍相关内容。

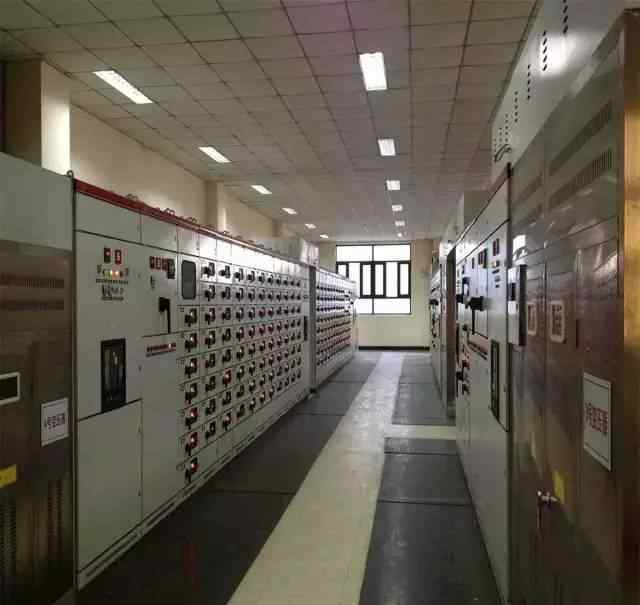

普通抽屉式开关柜由钢板制成，进出线电路的电气元件均为

装在一个可以抽出的抽屉里，就构成了一个可以完成某种类型供电任务的功能单元。功能单元和总线或电缆由接地金属板或塑料制成的功能板分开，形成总线、功能单元和电缆三个区域。各功能单元之间也有隔离措施。内部分离形式，一般4b，也可以用3b。抽屉式开关柜有四个位置:连接位置、测试位置、分离位置和拆除位置。抽屉式开关柜因其可靠性、安全性和互换性高，可形成集控配电中心，广泛应用于供电可靠性高的工矿企业和高层建筑。

需要指出的是，我国400V抽屉式开关柜的主要执行标准是:GB

7251.1-2013、GB/T7251.12-2013、GB/T24274-2009。其中GB/T7251.1-2013相当于IEC61439-1:2011，GB/T7251.12-2013相当于IEC61439-2:2011。

它们是在原GB7251.1-2005的基础上进行修订的，该标准将原标准中混淆的一般部分与产品部分区分开来，使GB7251.1-2013作为强制性标准更加权威和适用。
