灌浆 不会做装配式建筑灌浆？看完这篇就全懂了！（干货）

提示:

第一步介绍灌浆材料和灌浆套筒

钢筋连接用灌浆套筒是用铸造工艺或机械加工工艺制成的金属套筒，用于钢筋套筒的灌浆连接。

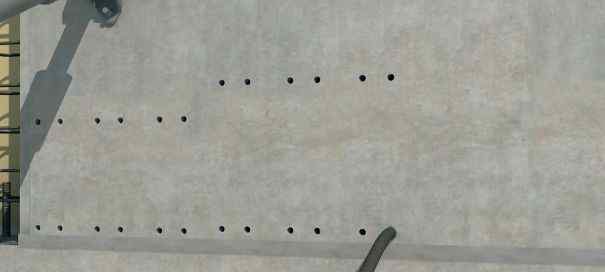

灌浆套筒上设有灌浆孔和出浆孔，灌浆孔为充填灌浆材料的进料口。出浆孔是在充填灌浆材料时，使充填的多余灌浆材料通风并溢出的排放孔。

灌浆套筒两端与钢筋灌浆连接的接头为全灌浆套筒。

一端螺纹连接、一端灌浆的接头称为半灌浆套管。

钢筋连接用套筒灌浆材料是以水泥为基本材料，掺入细骨料、外加剂等材料制成的钢筋套筒灌浆连接用干混合物。

灌浆材料按规定比例与水混合后，硬化后具有规定流动性、早期强度、高强度和微膨胀性的浆体即为灌浆材料混合物。

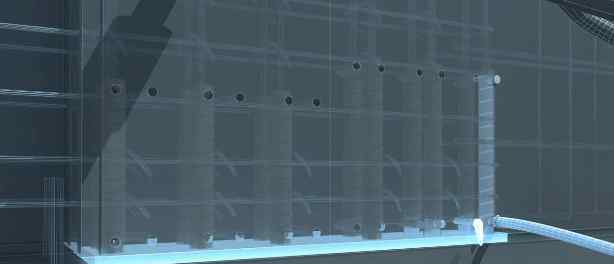

第二环节钢筋套筒灌浆连接原理

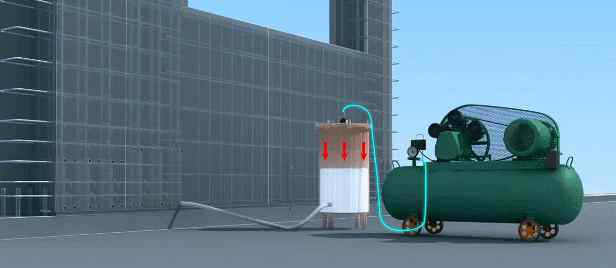

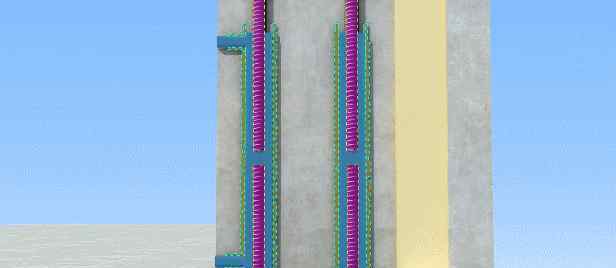

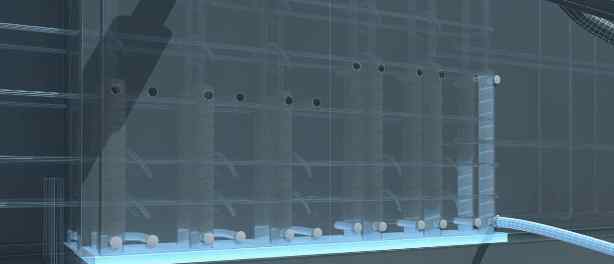

钢筋套筒灌浆是将空气管中的空气体输送到灌浆压力罐中，灌浆压力罐中装有高性能灌浆材料，用于钢筋连接。

结果，灌浆压力罐的压力增加，在压力的作用下，罐内的灌浆混合物被压出。

从灌浆孔通过导管进入密封良好的预制墙板灌浆仓，完成灌浆。

硬化后，灌浆材料可分别与钢筋和灌浆套筒粘结。将一根钢筋中的力传递给另一根。实现钢筋连续可靠传力的连接结构。

第三步介绍灌浆设备和仪器

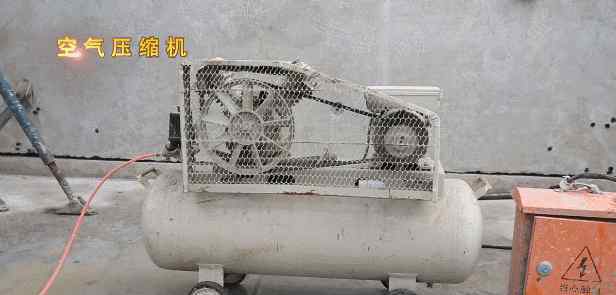

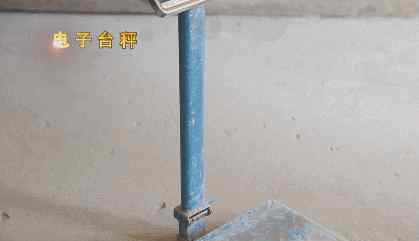

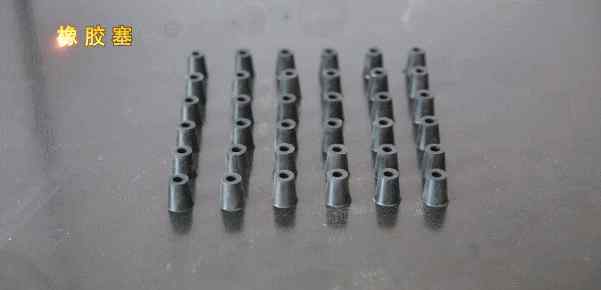

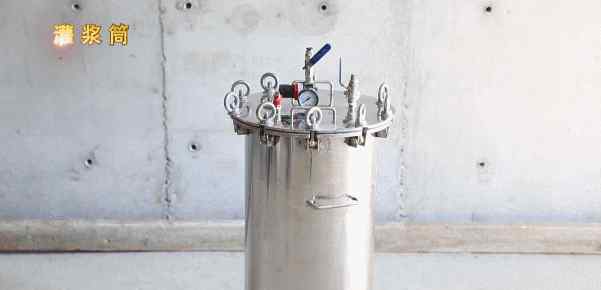

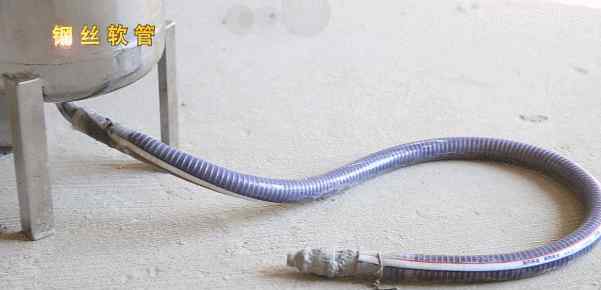

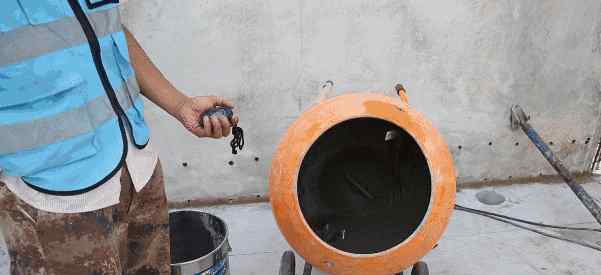

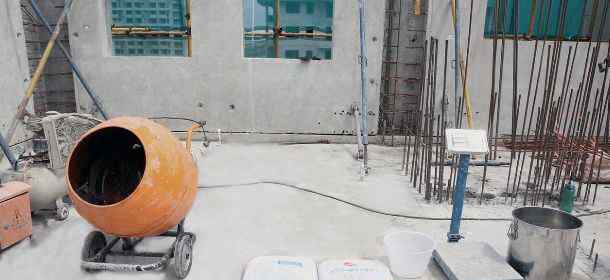

用于套筒灌浆的主要设备和装置包括:鼓式搅拌机、空气体压缩机、电子台秤、灌浆桶、钢丝软管、橡胶塞等。

第四步灌浆施工

1、灌浆仓、密封仓

预制墙板应吊装到位并进行调整。进行座椅砂浆的分割、密封等工艺施工。

▲单独仓库

▲封存仓库

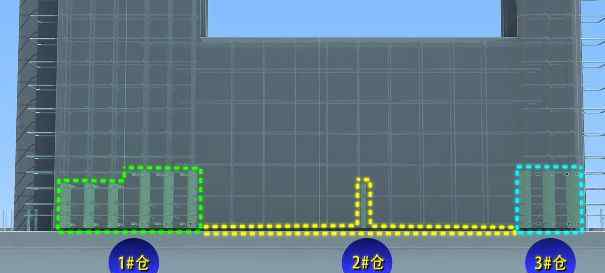

分仓必须符合《钢筋套筒灌浆连接技术规范》的规定。

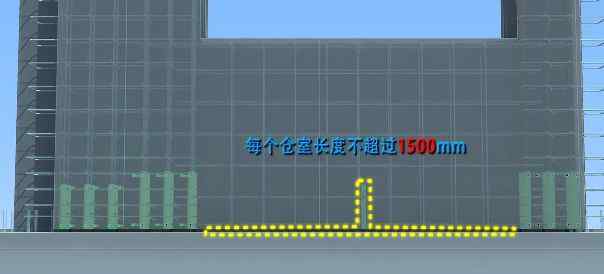

当采用连通空腔灌浆时，每个连通灌浆区(舱)的长度不应超过1500毫米。

如果有套筒组，整个套筒组可以单独作为灌浆仓使用。

灌浆施工前，每块预制墙板应按仓库编号。

分仓施工时，应严格遵循施工方案确定的分仓位置。

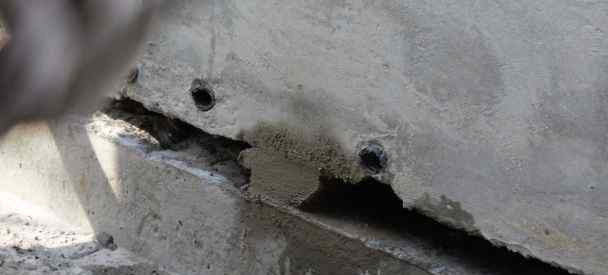

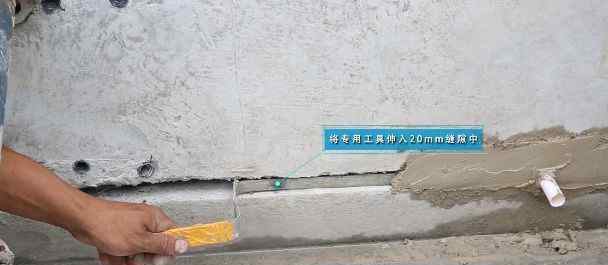

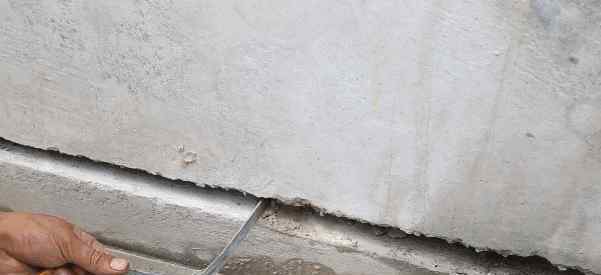

首先，将专用工具插入预制墙板下方20毫米的间隙中。

将砂浆放在支撑板上。用另一种专用工具填充砂浆。

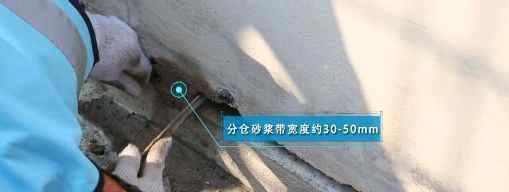

分仓砂浆带的宽度约为30-50毫米，分仓完成后应封闭仓库。

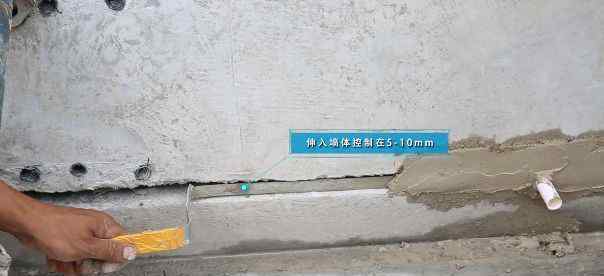

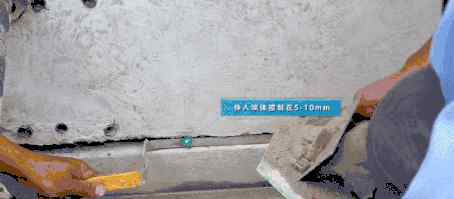

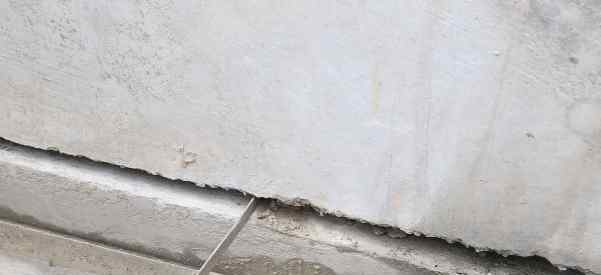

首先，将仓库密封专用工具伸入20毫米的间隙。

用作抹灰砂浆的挡板。入墙控制在5-10毫米..

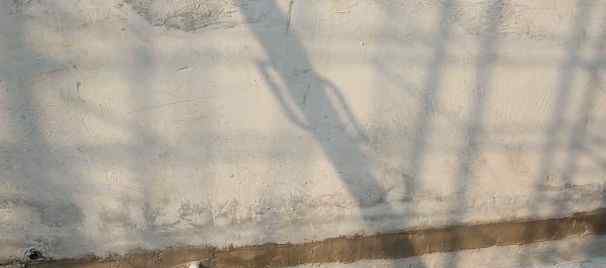

确保套筒插筋保护层厚度符合规范要求。然后用拌好的砂浆封仓。

2.混合灌浆材料

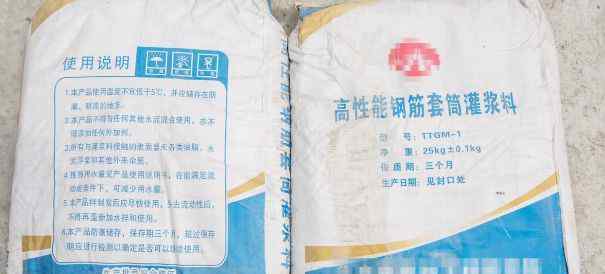

连接采用专业公司生产的高性能灌浆材料。

严格按照规定的配合比和搅拌工艺搅拌灌浆材料。

干料与搅拌水的比例为1:0.12(重量比)。即在2袋(25公斤/袋)灌浆材料中加入6公斤水。

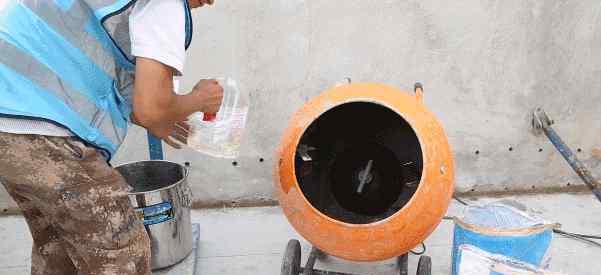

首先，向搅拌设备中加入部分水。然后倒入2袋灌浆材料，最后加入剩余的水。

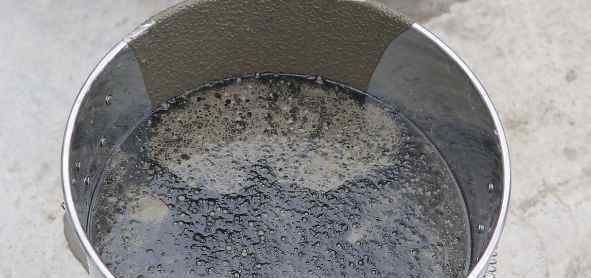

搅拌时间约为10分钟。搅拌10分钟后，出现均匀的浆液。

浆料必须静置脱泡后才能使用。让我们站两分钟。

使用时搅拌浆料，搅拌后的浆料必须在30分钟内用完。混合后不要再加水。

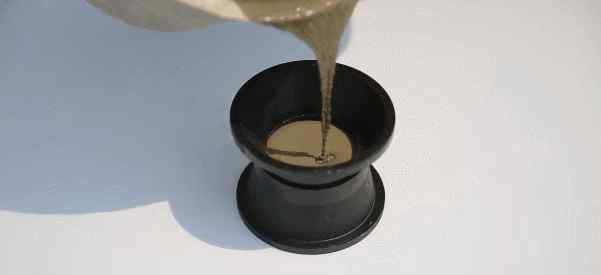

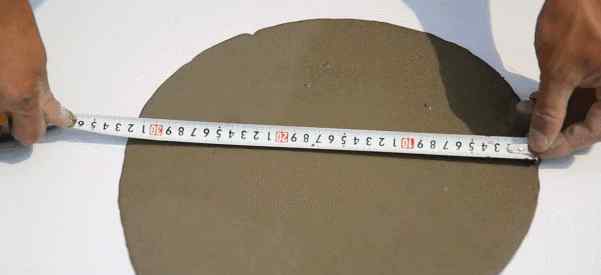

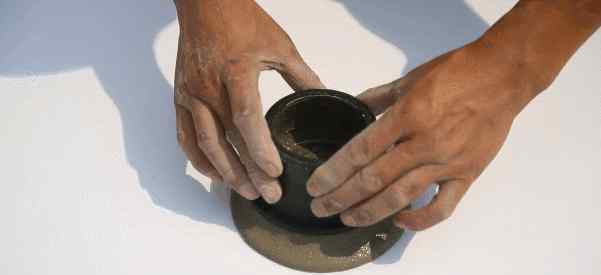

每班应至少检查一次灌浆材料混合物的初始流动性。初始流动性大于或等于300毫米。

3.灌浆试块并制作试件

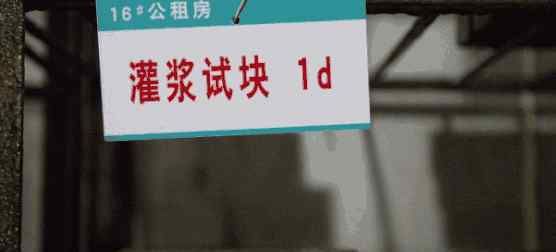

每班灌浆施工过程中，现场制作三组40mm×40mm×160mm试块。

每组1天、3天、28天，在标准养护条件下养护。

灌浆过程中，每班每500个相同规格的灌浆套筒接头制作3个相同灌浆工艺的平行试件，并测试抗拉强度。

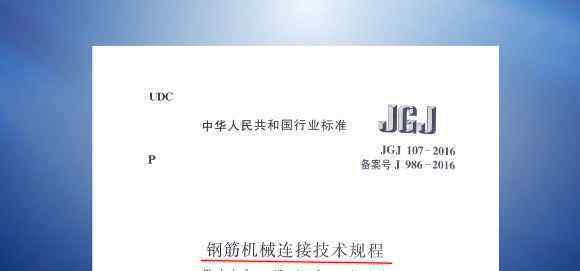

检验结果应符合《钢筋机械连接技术规范》的要求。

4.灌浆

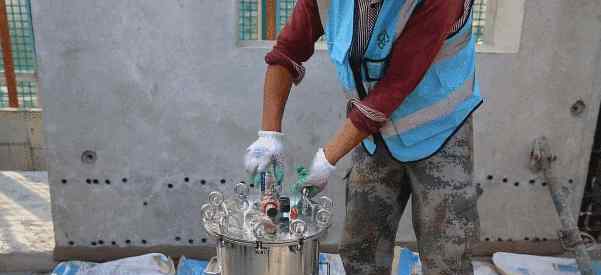

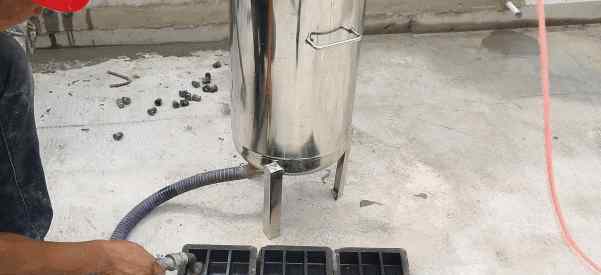

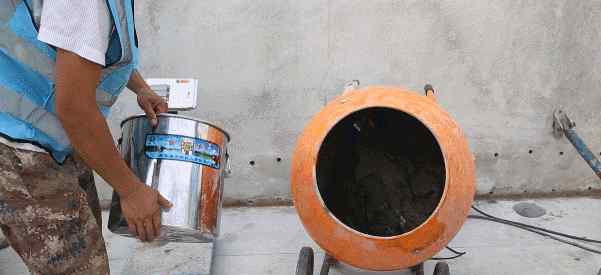

首先，将混合好的灌浆材料倒入灌浆筒中。

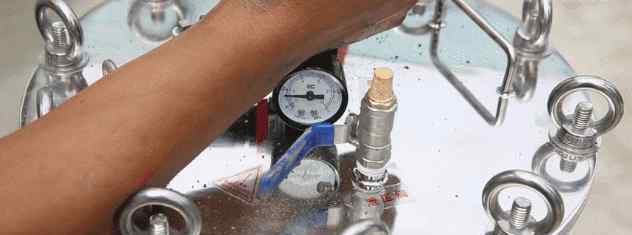

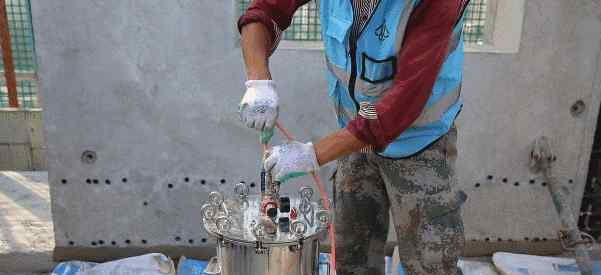

盖紧，拧紧灌浆筒盖。

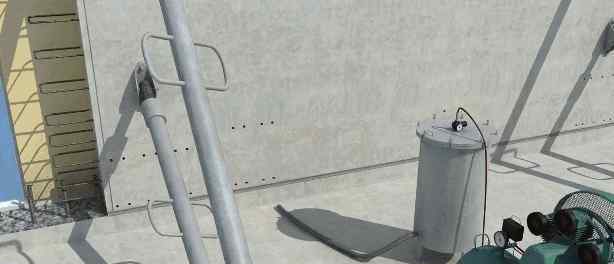

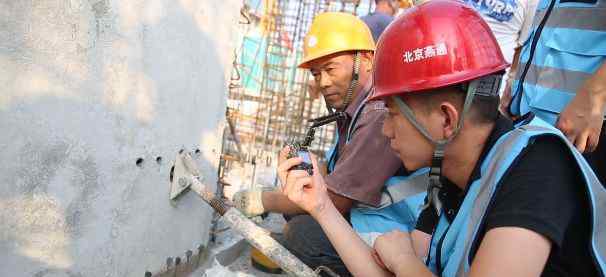

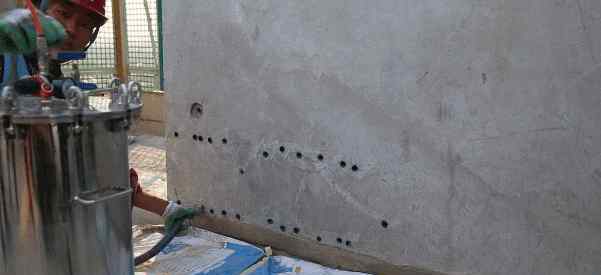

将灌浆气缸与空压机的通风管连接。将注浆管插入注浆孔，开始给空压机加压。

调整进气阀，采用低压注浆技术，通过控制注浆筒内的压力来控制注浆过程和浆液流量。

灌浆混合物从灌浆缸加压，并通过导管通过灌浆孔流入空腔和套筒。

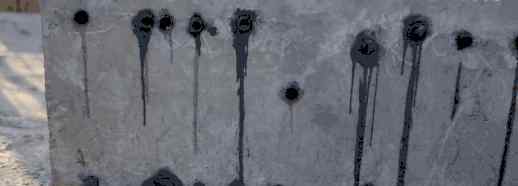

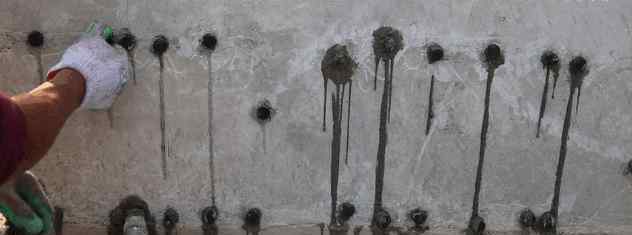

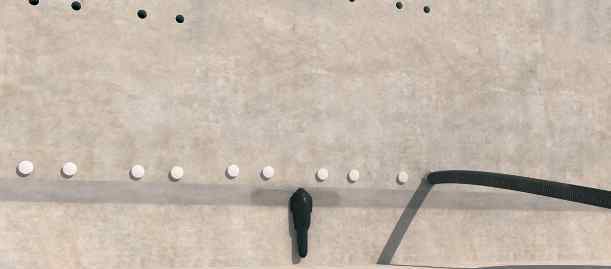

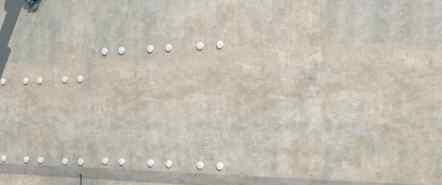

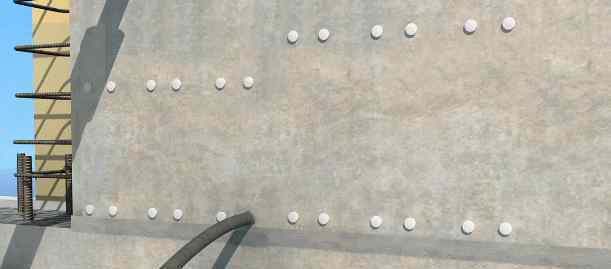

当灌浆材料混合物从构件的其他灌浆孔和出口孔流出而无气泡时，应及时用橡胶塞封堵。

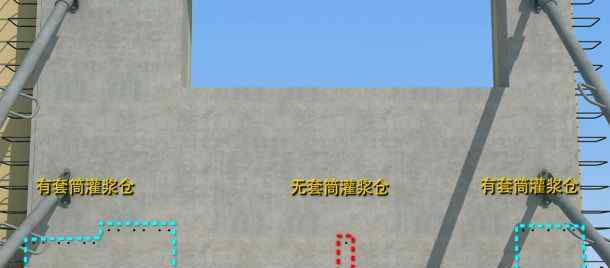

同一预制墙板中有几个灌浆室。

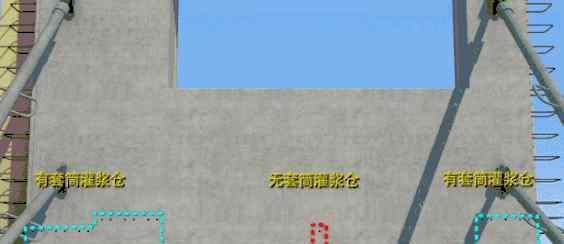

有无灌浆套筒的灌浆仓时，先灌注无套筒灌浆仓，有套筒灌浆仓时，选择无套筒灌浆仓一侧附近的灌浆孔。如果离无套筒灌浆仓最近的灌浆孔不方便封堵。可以反方向推迟一个。

5、灌浆仓压力

待浆液从所有灌浆套筒的出浆孔排出并堵塞后，降低灌浆设备的压力，开始保压(0.1兆帕)1分钟。

保压时，随机拔出出浆孔的几个胶塞。当观察到灌浆材料从灌浆孔中喷出时，应迅速将其再次堵塞。

保压后，拔出注浆管。拔出注浆管与封堵胶塞的间隔时间不得超过1秒，以免保压后注浆仓内的浆液溢出注浆仓，造成假注浆。

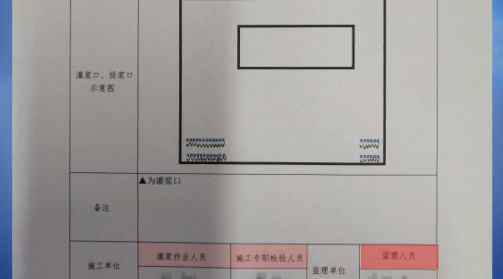

6、填写灌浆施工检查记录。

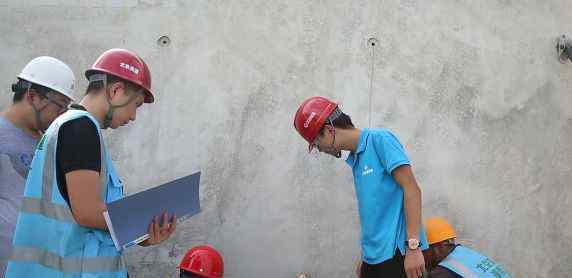

灌浆施工必须由专职质量检查员和管理人员全程监督。每块预制墙板应填写《灌浆施工检查记录表》，并保存照片和视频资料。

灌浆施工检查记录应由灌浆操作人员、施工专职质量检查员和监理人员签字确认。

7.清理工作面。

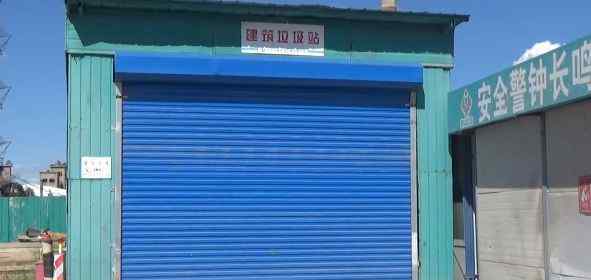

施工结束后及时清理工作面，将不可回收的建筑垃圾收集到现场封闭的垃圾站。

工作结束后清理现场，以便于后续工序的施工，散落的灌浆材料混合物不得重复使用。剩余的混合物不得再与灌浆材料和水混合。

第五步是漏浆和漏浆故障处理

灌浆过程中出现漏浆时，应停止灌浆并处理漏浆。

如果漏浆严重，再吊起预制墙板封仓。

灌浆后发现渗漏时，必须进行二次灌浆，二次灌浆压力应略低于灌浆时的压力。灌浆时，需要在灌浆渗漏位置附近打开灌浆孔。

选择离漏浆部位最近的灌浆孔进行灌浆，待浆液无气泡流出后用胶塞塞住，然后打开最近的出浆孔，待浆液无气泡流出后用胶塞塞住，依次进行。

当灌浆施工未能产生浆液时，应将灌浆材料与水混合30分钟，当灌浆材料混合物不能再流动时，可从灌浆孔补充，并采用人工设备结合细管压力灌浆。

第六环节后续程序的构建

灌浆材料的抗压强度为35N/mm后，在同等条件下养护。可以进行干扰预制墙板的后续施工。

钢筋混凝土套筒灌浆连接是钢筋混凝土结构常见的连接方式，是施工中的关键工序。施工必须由经过专业培训并具有一定操作技能的专业技术工人完成。在施工过程中，灌浆操作人员必须严格按照施工方案和技术交底进行，确保灌浆施工质量。从而提高预制混凝土建筑的整体施工质量，促进预制建筑的整体发展。
