有了开关插座，电线的布线就不可避免了。那么，开关插座上的导线电路是怎么布置的呢？通过下面的图片，我们可以简单的看到。

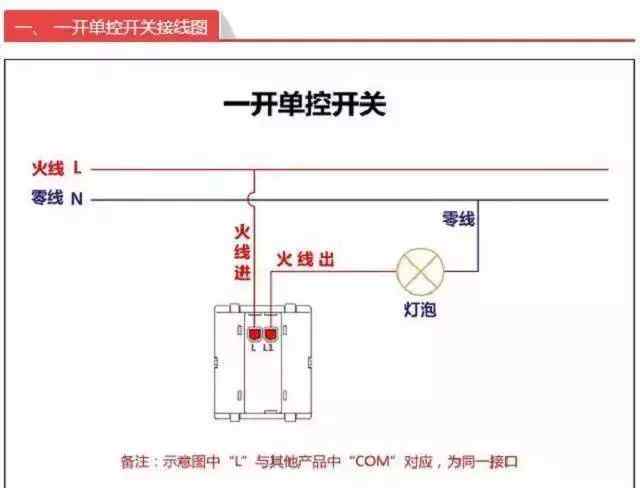

一、计费控制开关接线图

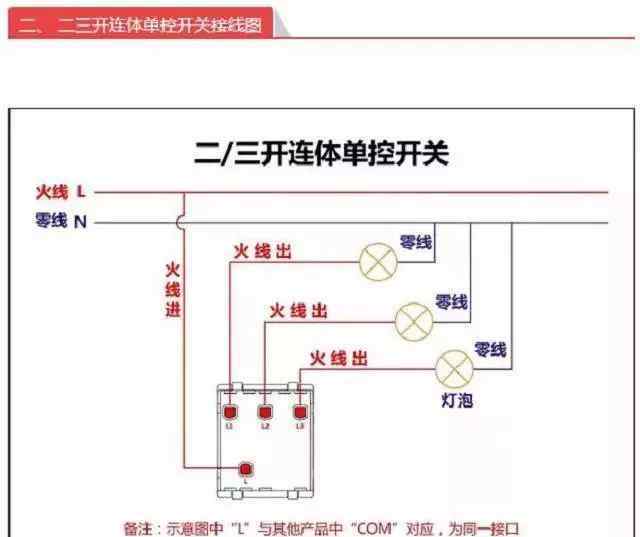

二、二、三路连接的单控开关接线图

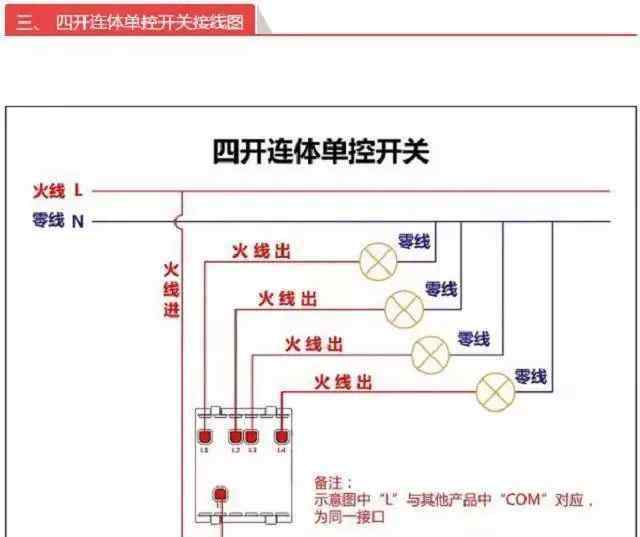

三通和四通连接的单控开关接线图
四.一开五孔单控插座接线图

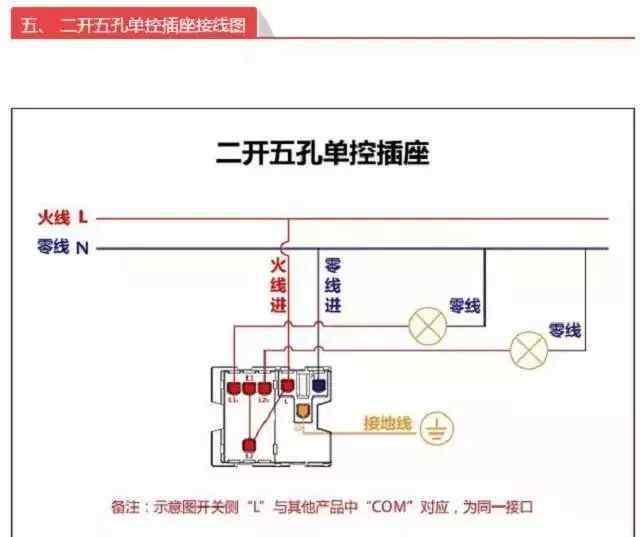

五孔五开口两开口单控插座接线图
不及物动词一对一双控开关接线图

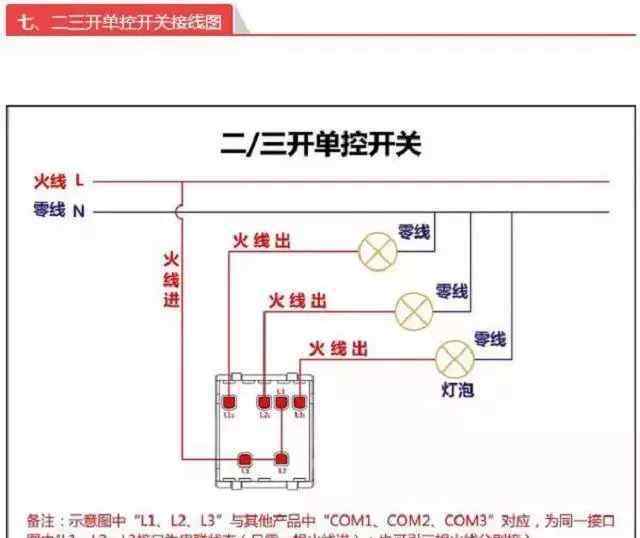

七、二、三计费控制开关接线图

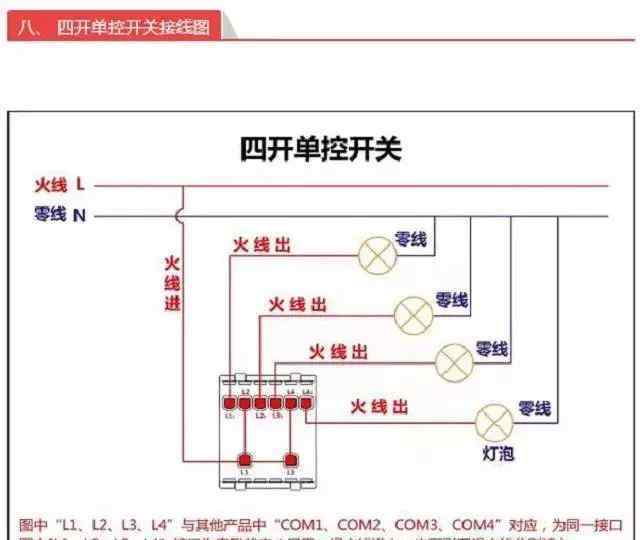

八、四个计费控制开关接线图

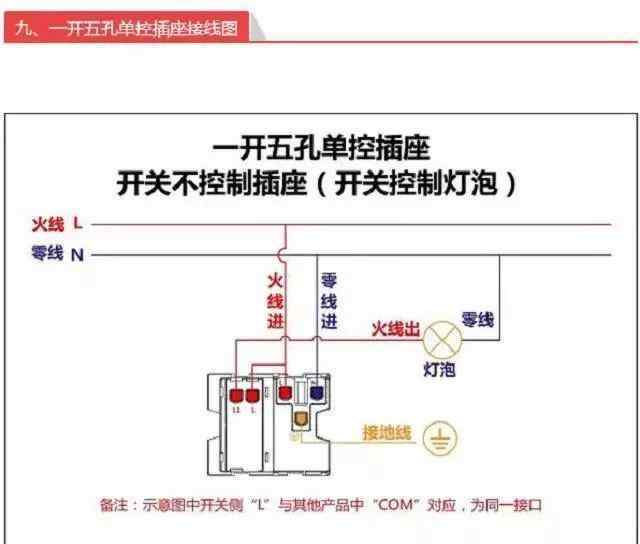

九.一开五孔单控插座接线图

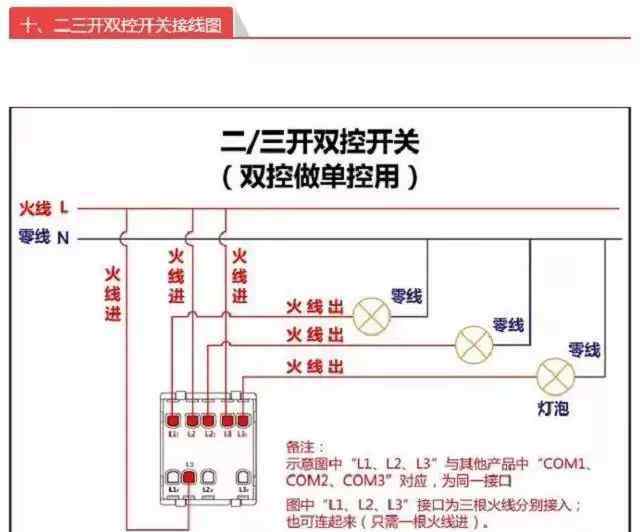

10.带两个或三个开关的双控开关接线图

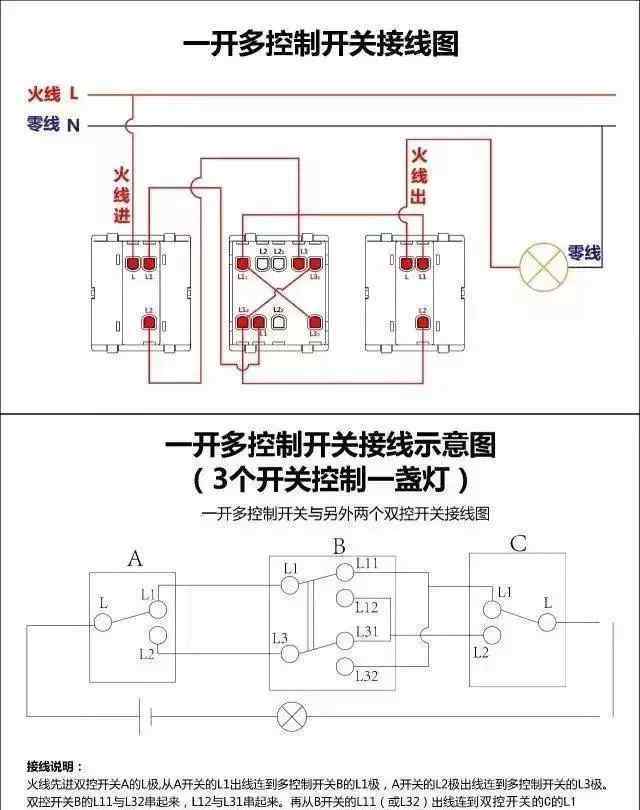

XI。一拖多控制开关接线图

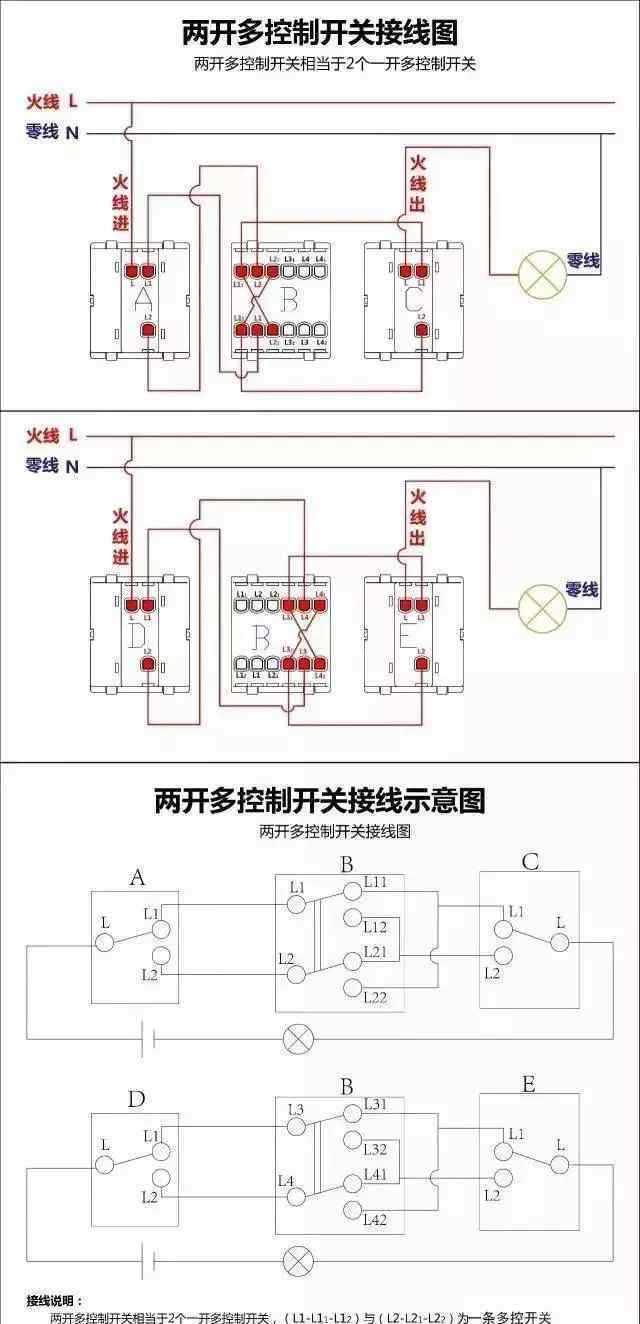

十二、两开多控开关接线图

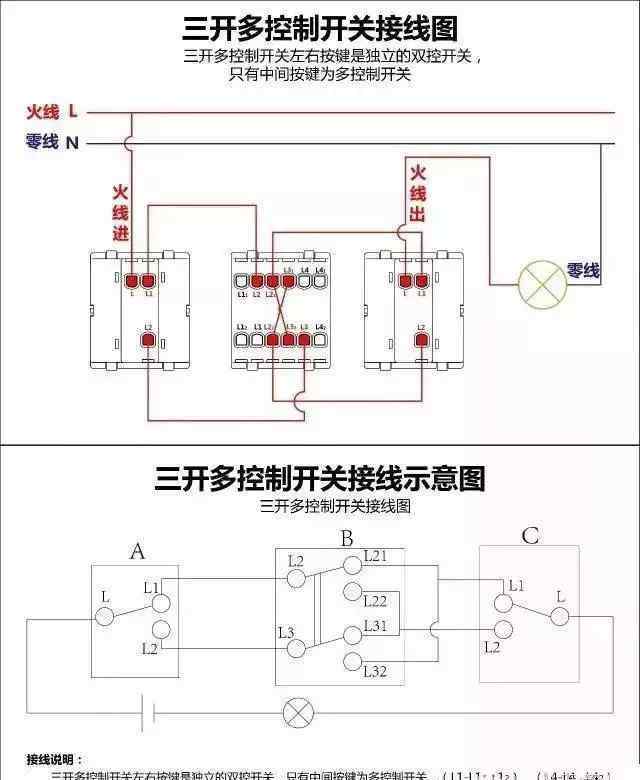

十三.三通多控开关接线图
虽然我们在装修的时候可能对这些布线方案不是很了解，但也是知识的巩固，我们知道的更多，也许以后可以自己动手布线。
