数码显微镜 数码显微镜的放大倍数计算方法

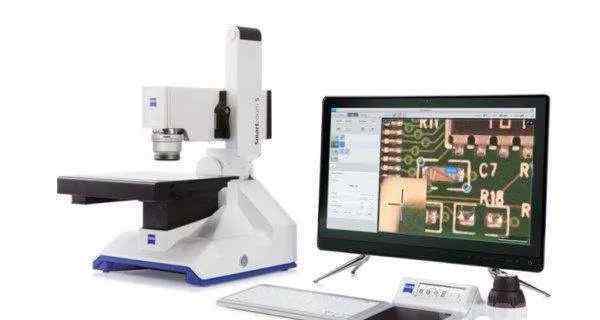

随着科学技术的不断进步，传统的显微镜方法已经不能满足用户的需求，因此将传统的显微镜方法与现代计算机图像处理技术相结合，产生了显微图像分析系统。其基本工作流程是用数码相机捕捉显微镜下的颗粒图像并传输到计算机，用专业的颗粒图像分析软件对图像进行处理和分析，用显示器和打印机显示和输出分析结果。该仪器直观、准确，测试范围广。它不仅可以直接观察颗粒形态，还可以计算每个颗粒的粒径和圆度，以及粒径和圆度的分布。它为科研和生产领域增加了一种新的粒度测试方法。

在使用过程中，很多人会问这样一个问题:数码相机传到电脑屏幕上的图像中的物质颗粒被放大了多少倍？为了让客户更清楚的了解，我们将对一些关于数码显微镜放大倍数的知识做一个简要的总结。

1.基础知识

1.光学显微镜放大倍数

光学显微镜的放大率是指目镜的放大率乘以物镜的放大率，这是我们用肉眼通过目镜观察到的。理论上，这个放大倍数可以是任意的，只要把物镜和目镜的放大倍数做得足够大。但实际上由于光源波长的限制，根据瑞利准则，分辨率不能小于观测波长的1/2，可见光波长在400-700nm左右，即在使用短波长紫光的情况下，最小分辨率距离为200nm。其实光学显微镜最多可以放大1000倍(油镜可以大一点，1400倍左右)，所以大于这个倍数的光学显微镜是没有意义的，因为图像模糊了。

2.工业相机常用的CCD或COMS靶面尺寸为1、2/3、1/2、1/3、1/4英寸。相应传感器的具体对角线尺寸如下:

1英寸:靶面12.7mm*宽* 9.6mm高，对角线16mm。

2/3英寸:靶面8.8mm*宽* 6.6mm高，对角线11mm。

1/2英寸:目标表面为6.4毫米*宽* 4.8毫米高和8毫米对角线

1/3英寸:目标表面为4.8毫米*宽* 3.6毫米高和6毫米对角线

1/4英寸:目标表面尺寸为3.2毫米*宽* 2.4毫米高和4毫米对角线

二.计算公式

1、数字放大率=显示器尺寸*25.4/CCD或CMOS目标尺寸(即对角线尺寸)；(1英寸= 25.4毫米)；

2.系统总放大率=物镜放大率*自适应镜放大率(显微镜与相机连接处的透镜放大率)*数字放大率；。

注意:如果图像不是显示器的尺寸，应该根据图像的实际尺寸来计算。另一种直接计算倍率的方法是直接用显微镜千分尺在电脑屏幕上显示千分尺图像，然后用直尺直接测量图像中的千分尺长度，两个值的比值即为实际倍率。
