全能广告 下一代的全能广告系统架构【腾讯创新日】

简介:6月14日“腾讯创新日:科技年的技术盛宴”，代表腾讯各业务群技术实力的四级专家与腾讯微创新2016年创意获奖团队齐聚一堂，畅谈AI、系统安全、架构设计、社交、推荐模式、游戏引擎、腾讯应用创新等前沿技术。唐刘溪，社会效果广告部系统中心主任、专家工程师，分享下一代全方位广告系统架构。

游戏、广告和电子商务是互联网的三大现金流业务。2016年，腾讯广告收入增长54%，达到270亿。本次分享将与您探讨腾讯统一广告系统广告业务的特点，对技术架构的特殊要求，以及支持和推广腾讯社交和效果广告的技术架构。社会、效果、品牌广告的统一广告体系应该具备怎样的架构和基本能力？

以下是唐对讲话的记录

大家好，很高兴有机会和大家分享腾讯的社交和效果广告系统。

腾讯的社交和业绩广告(SPA)从广电通开始发展到现在，从每天一百万的收入发展到现在的一千万，直到未来系统的目标可以达到每天十亿以上。这个架构经历了很多年的演变，核心没有太大变化。在这里，让我们与您分享我们架构的方法论和演进过程。

我的分享分为几个部分，首先介绍系统架构，然后是SPA R&D系统，然后介绍一些架构中感兴趣的系统，一个是检索系统，它是我们架构的核心，另一个是数据分析引擎。

系统结构

这是我们整个SPA业务的系统架构。如你所见，这里粗黑线是系统的数据流，数据是我们系统的关键因素。我们的整个系统是建立在数据的基础上的，用来不断优化系统。这种商业模式其实是互联网中的经典商业模式，包括搜索、广告、电子商务，都是基于数据的大型系统。腾讯SPA广告系统是一个很好的数据驱动的商业模式。

整个广告系统可以分为几个部分，最底层是广告引擎，它处于我们系统的引擎位置。为什么叫发动机？因为广告引擎的作用是匹配流量端的广告数据，比如微信、QQ、广告端，从数千个广告中选择一个，挑出前100个广告。

然后就是我们的玩法平台，会做一些和玩法相关的策略。然后是投放平台，是我们和广告主之间的接口。广告主投放创意，观察投放效果。下面是日志平台，每个数据的生产点都不一样。每个请求都有一个请求日志，广告公开后有一个公开日志，用户点击后有一个点击日志。如果发生转换，广告商也会将数据转换给我们。这些数据是系统中某个时间点用户的切片，在时间轴上是不同的，所以我们需要一个系统来对齐所有的数据，我们称之为日志处理平台。它将数据反馈到模型训练平台，在那里可以用于学习和预测。广告系统还有垂直服务，比如DMP数据管理平台，广告主可以上传自己的用户数据，和腾讯内部的用户数据进行交叉分析，得到自己感兴趣的人。

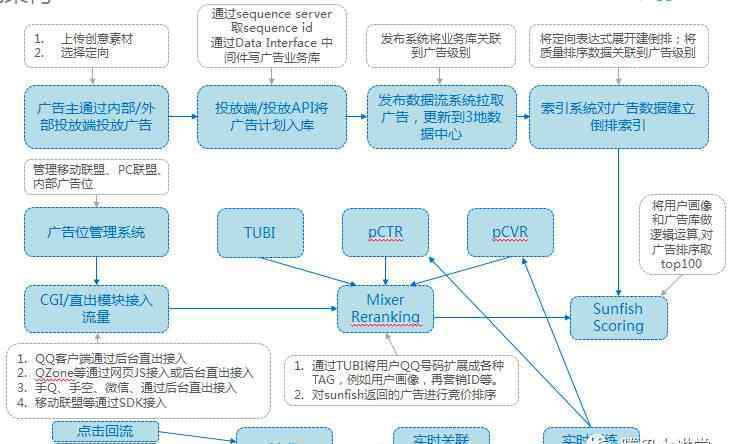

接下来，我将从广告商的角度，然后从流量的角度，来分析系统的数据流。

广告主的第一个行为是上传他的广告，设计一个创意，选择一个定位，上传这个广告。有了这个行为，系统会自动将广告插入到广告库中，除了正常的数据库操作之外，还会生成一个序列号，对于我们的系统来说相当于一个心跳，对于我们系统的稳定非常关键。我们用开源软件zookeeper，用5台机器搭建的集群生成一个序列号。因为有5套，可以容灾，只要3套正常工作，整个系统就可以正常工作。整个系统通过流水驱动下一个过程。然后是发布系统，根据水流情况将广告库扩展到广告级别，部署到天津、上海、深圳的数据中心。然后是检索系统，建立倒排表，将广告质量的数据流与广告级别关联起来，生成索引文件。我们有了索引文件之后，就会加载我们的索引文件，向外界提供服务。

接下来是流量端。首先，有一个广告位管理系统。我们有一个拥有数十万个广告位的移动联盟业务。对于这么大规模的广告位，没有办法人工管理，所以我们开发了一个广告位管理系统。我们有很多种途径。在CGI模块中，我们将所有的访问转换成一个通用的请求，并屏蔽后端特定的访问方法。在Mixer模块中，我们会将QQ用户数量扩展到用户的年龄和性别，还有很多垂直业务，比如再营销。电子商务平台上用户的一些用户行为，如下单、收款等，也在这里进入我们的系统。Mixer将流量终端用户ID扩展到用户画像后，会请求检索系统，我们会将其与广告数据关联起来进行操作。对于检索系统的返回，将为每个广告请求点击率预测和转化率预测服务，并将这些预测值乘以广告的投标价格，以形成称为ECPM的分数，我们使用该分数来排序和形成最有价值的广告，以返回到流量侧。

从前面的过程可以看出，我们整个广告系统是一个长链的系统，整个广告系统可能是一条由许多珍珠组成的项链。当某个需求落地的时候，一定和很多环节有关。我们现在有几十个网络服务，每天100多个改动，整个部门几百个工程师，在线一万多台服务器，总共800多万行源代码。整个部门每天收入几千万。这里有一个冲突，如何在需求的变化和系统的稳定性之间找到平衡，因为整个系统每天产生几千万的收益。如果遇到代码bug或者发布问题，应该因为损失而被追究责任。我们怎么解决？经过思考和创新，我总结出了一套玩法，或者说最佳做法。首先统一代码规范，底层开发一个建筑系统Blade。我们强制所有代码在提交之前都要经过代码审查。然后是自动化工具检查和系统的持续集成。经过一系列的方法或规范，我们已经在稳定性和敏捷性之间取得了平衡。

如你所见，我们的系统是一个长链系统，但是如果我们看每一个网络服务，我们是分层的。底层是构建系统，在其上我们聚集了大量对大规模软件工程的理解，比如集成更好的对单元测试的支持，集成对内存泄漏检测的支持，集成对协议缓冲区的支持，使得协议缓冲区生成的文件不需要提交到代码库，从而保持代码库的整洁。Blade上有一个基本库，比如文件系统的封装，也就是文件类，可以统一访问本地文件或者网络文件。C++访问hdfs比较麻烦。我们抽象之后，集中精力解决大家认为棘手的问题，让所有使用这个文件类的人都能得到好处。这个C++是内部开源的，可以看看。有了一个基于C++的RPC网络框架和Blade的支持，在这里开发一个网络服务是非常容易的。网络框架之上是各种网络服务，用来构建整个SPA架构。现在，每天有7000多万股水流。可以看看。有流量接入的CGI。这里是一个可以监控系统变化的实验系统。里面有一个细行，可以把检索系统返回的广告按十分之一或者十分之一排序。所有这些服务都基于同一个网络框架，所以我们可以做得更好。

检索服务

接下来说说网络服务中一些有趣的检索服务。如你所见，检索服务处于链的中间，之前没有用户数据，之后也没有广告数据，所以这个检索是两个数据的交集。

我们已经通过三个版本迭代了检索服务，第一次意识到它是以传统的倒排表的形式，例如，结合年龄、性别、规格和地区。反相表后过滤的逻辑。这个架构面临一些问题。首先，它的复杂性是m× n。然而，广告的增加是我们业务的动力。比如随着电子商务的推广，广告数量会翻倍，系统的性能会急剧下降。还有一个挑战，因为倒排只有6维，如果超过6维，就需要用代码实现方向逻辑。但实际上，目标产品是广告产品的驱动力，我们倾向于添加越来越多的目标产品，这将导致代码越来越复杂，最终导致代码失控。

然后我们开发了第二代系统。我们做的第一件事是将方向接口抽象成一个四层树，实际上是一个四层逻辑树。下线的时候，把它变成三层结构。它解决了算法性能随着广告数量的增加而下降的棘手问题。二代系统上线后，效果更好。首先，它增加了方向，所以您不必更改代码。这是最大的好处。还有其他优点，因为索引和定向接口是标准化的，减少了大量的通信工作。还有，方向维度是反转的，所以添加方向产品不会导致性能下降。但是，后面还有一些挑战。首先是索引和排序之间的挑战，遇到了检索和排序之间的问题。它们通过数据耦合在一起，当需求发生变化时，应该经常修改这个接口。第二，所有方向都在统一的64位空，所以无法支持不同空之间信息的混合排列。例如，当苹果被分类时，它们不知道是被分类为水果还是3C。没有一维的击中信息，比如击中一个苹果。不知道这个广告是因为打了一个苹果而触发的，不是别的。

所以和三代系统一起，2013年12月提出开发三代系统，2014年5月全面上线。我们可以在Query和广告的两端都支持方向表达式，现在处于行业领先水平。第三代系统的特点是:第一，定向能力更强，因为它不是四层树，而是递归的多分支树；其次，它标准化了分类界面，通过它每个人都可以开发和交流。另一个关键特性是它可以集成各种用户身份。腾讯有很多用户身份，比如QQ号和微信号，IMEI和浏览器也有自己的身份。该系统的能力是打开所有接口，这是我们系统成功集成的关键特征。四是支持不同空之间信息的混合排列，每个方向ID属于相同空或不同空。第五，提供了附件机制，每个广告都有一个附件，可以添加二进制信息流。我们的系统是2014年4月上线的，现在线下有100多台机器，线上有上千台机器，每天收入几千万。

接下来我就说说检索系统要解决的核心问题。抽象这个问题，我们可以看到，有两个简单的问题。

第一个问题是用户特征和广告定位要求要能匹配。广告导向需求是一个逻辑表达式，这里是递归定义的多树。比如一个用户的头像，男，27岁，广州。第二个问题是流量需求和广告属性的匹配。比如有两个广告，第一个广告属性是教育行业的文字广告。检索系统需要做的是在很短的时间内快速解决两个表达式的匹配，我们可以在5毫秒内解决几十万个复杂的表达式。如何解决这个问题？因为时间要求特别严格，如果对每个递归多树进行特征测试，不可能在这么短的时间内完成操作。

我们对这个逻辑运算问题进行了创新，把它转化为一个计数和搜索问题。首先，我们将递归多树转换为或-与-或表达式。当我们进行转置时，我们单独处理或节点。对于“与”节点，我们需要准确存储它。举个例子，这里有个例子。广告1将“与”节点转换为内部数据结构。有三次命中计数，也就是说需要被命中三次才能触发。对于20-30岁和40-50岁的用户，我们将其存储为匹配1。这是匹配的原子单位。你可以看到这一节有一些传统结构中没有的东西，这是我们结构中更好的创新。这个区间的意义是很多离散的空可以作为索引中原子的匹配项。

一种技术是把经纬度转换成整数，你可以把它想象成小方块来描述地图上的不规则多边形。但是有了这个区间，就可以用不同大小的正方形来描述同一个多边形，从而节省了很多小的正方形节点。所以这个区间是我们的创新，当然整个算法是一个很大的创新。

在我们转置和存储所有这些递归多分支树之后，我们形成一个索引文件。再看看，我们如何匹配这些索引文件？首先我们可以看到最左边有一个用户的头像，比如27岁，在倒排的列表里，下面有几个条目。这个时候我们27岁了，就可以对应匹配项a的命中加一操作了，同样对于男性用户头像这个属性，也可以对应匹配项a的命中加一操作，到了3，就可以触发所有索引项对应的广告了。

如你所见，第三代检索系统推出后，除了上述产品特性外，性能也有所提升。这些都是我们的一些性能指标，我们也有很多关键特性，比如广告在其生命周期内播放缓慢，启动缓慢，急刹车等。自从上线以来，我们的业务发展顺利。现在每天几千万，明年收入几亿。2015年底，我们发现技术面临新的挑战，这来自我们对人的洞察和分析。下面举个例子。比如一个产品经理，可能想在广告人群中找一些青铜成员，他们是活跃的用户，也是男性。他希望找到这些种子用户，并利用他们扩大类似的群体。如果数据量很小，比如几百万，那是个容易的问题，但是如果数据量特别大，比如几千万，甚至几十亿，几千亿，我们之前的方法就是写一大堆猪脚本来运行这个逻辑，但是这里有一个冲突，产品经理的需求很多变，广告商需要快速处理。当你写脚本或程序时，你需要程序员写代码，然后调试它们。这个过程很慢，会造成一些问题。面对这一挑战，我们通过分析和利用现有的检索技术基础进行了一些创新，开发了一个数据分析系统。

首先，我们对这个问题进行简化或抽象。这个数据分析问题可以分为四个步骤。第一，有原始数据集，灵活但或大或小。然后过滤数据集，提取子集，比如所有男性或者所有成员。然后对子集进行分组操作，再进行一些操作。

我们还为自己设置了一些系统设计约束。首先，它需要可扩展，因为我们面临的数据规模是可变的，从数百万到数千亿。然后是高性能，这是我们的技术能够产生价值的地方。如果能做到这一点，整个项目的运维成本就会降低。很好用，因为当时做核心系统开发的只有三个人，但是在需求端，我们有一百多个程序员在做数据相关的操作。因此，我们只需要三个人就可以处理一个100多人的开发团队，所以我们要求系统必须非常易于使用。

通过技术讨论和创新，我们选择了一个框架，很好地解决了所有这些约束。我们的架构是基于SSD硬盘的检索架构。SSD硬盘越来越便宜，但是也提供了非常高的带宽和延迟，所以SSD是介于内存和传统硬盘之间的一种中间状态。这是我们的系统架构。首先，系统分为全数据流和增量数据流，能够满足数据准确性和及时性的要求。

我们的指标分几块，比如1000块，多级聚合加速。我们提供毫秒级延迟，可以提供同步体验。以前用PIG的时候每个人可能要一天才能看到结果，现在我们可以用毫秒看到结果。我们的集群将有检索模块和聚合器模块。聚合器模块集成了Mysql Proxy，提供了极大的便利。对于检索系统，其核心设计元素是检索文件的布局。根据一些设计限制，我们选择了列存储。我们将单独存储所有的列，这可以为每个列提供更好的压缩。反向链选择RoaringBitmap，它可以在性能和空之间进行平衡。

前面说的是如何利用反演加快过滤过程，也就是如何利用反演从较大的数据集中提取较小的数据集。下一个问题是如何对较小的数据集进行分组。Group by有两个操作。我们研究了自己的情况，发现这两种方法都不是很适合。第一种方法，我们的系统是单列索引，没有联合索引的设计。因此，我们基于自己的数据结构开发了两种方法，包括用正向数据分组和用反向数据分组。对比分组性能，可以看出比原数据库算法好很多。

我们还提供了分区管理功能。例如，我们可以通过分析过去60天的数据，简单地删除60天后的数据。查询时，也可以检索当天对应的数据，而不是检索全部数据。还有有趣的插件函数，因为我们发现在PivotEngine的推广过程中有很多用sql语言无法满足的需求，我们设计了一个插件架构。

我们系统的核心设计目标是性能和存储成本。我们的系统性能比德鲁伊快一个数量级，存储成本大大降低。

以下是我的总结。我们做了很多建筑设计，从实际业务需求出发。我们部门本身就有一个特殊的技术生态，这也来源于我们的业务特点，因为整个部门就是一套架构。这就需要我们整个团队紧密合作，互相理解对方的代码。我们团队的代码能力很高，界面的可读性也很高。需求之一是技术生态系统。我们建立了许多基础设施来充分利用数据。此外，广告系统行业是一个技术密集型行业，技术可以促进产品的进步，对收入有影响。我们看到了一些关键的业务创新，比如兼容不同身份证的能力，这可以帮助我们整合各种广告产品和形式。这些产品级创新背后的驱动力来自于我们在技术上的积累和创新。
