先导式安全阀 先导式安全阀工作原理,有简单附图

根据作用原理,安全阀可分为直接作用安全阀和间接作用安全阀。先导式安全阀是一种非直接作用安全阀。

1.直动安全阀

直动式安全阀是在工作介质的直接作用下开启的,即依靠工作介质压力的作用,克服加载机构施加在阀瓣上的机械载荷,从而开启阀门。

该安全阀具有结构简单、动作迅速、可靠性好的优点。但由于结构载荷,其载荷有限,不能用于高压大口径场合。目前广泛使用的弹簧式安全阀属于直动式安全阀。

2.非直接作用安全阀

这种安全阀可分为先导安全阀和带动力辅助装置的安全阀。

先导安全阀由先导阀排出的介质驱动或控制。先导阀本身是一个直接作用的安全阀,有时也使用其他阀门。

先导式安全阀适用于高压和大直径场合。先导式安全阀具有良好的密封性能,其动作很少受到背压的影响。这种安全阀的缺点是可靠性与主阀和先导阀有关,动作不如直动式安全阀快、可靠,结构复杂。

先导安全阀的工作原理

先导式安全阀是由主阀和先导阀组成的安全阀。先导阀响应系统介质的压力,控制主阀的开启和关闭。

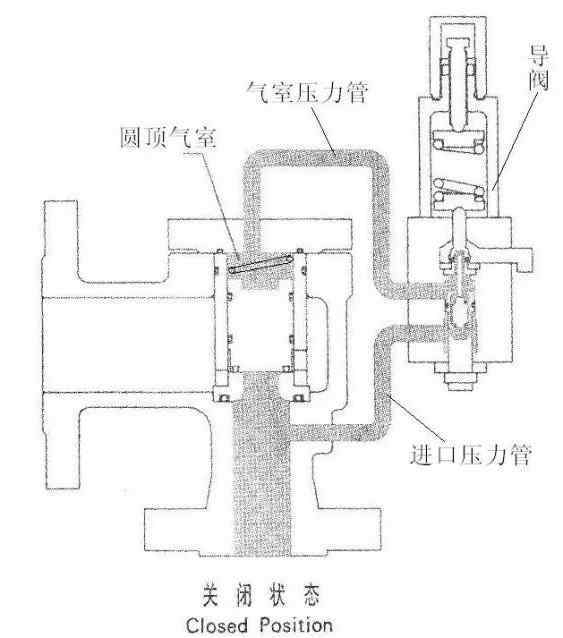

1.常闭状态

当系统正常工作且先导阀关闭时,系统压力通过入口压力管、先导阀和气室压力管传递到主阀瓣顶部的圆顶气室,从而在主阀瓣上产生向下的净力,使主阀关闭。

当主阀瓣上端面积大,下端面积小,气压不变时,会产生向下的净力。

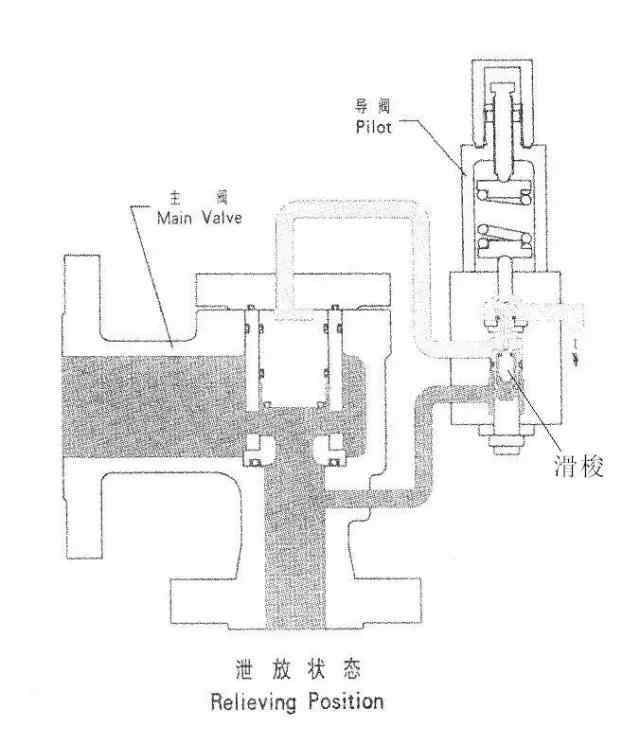

2.放电状态

当系统压力达到设定压力时,先导阀的弹簧力被克服,先导阀打开,梭阀关闭先导阀的进气通道,主阀气室的压力通过先导阀释放。由于系统压力高于后座压力,梭阀关闭入口通道,以阻止先导阀中的流体流动。此时,主阀气室压力急剧下降,主阀阀瓣全开,流体通过主阀释放减压。

当系统压力降至后座压力时,先导阀的弹簧力克服阀入口压力施加在梭上的力,先导阀返回阀座,顶杆将梭推开。最后,流体重新进入主阀的圆顶空气室并关闭主阀。
