最近收到一个同学的私信，希望我说明如何选择不同版本的DWG文件，然后谈谈DWG和DXF文件的区别，让他知道如何保存文件。

DWG文件是最常用和最基本的设计文件格式。不仅我们公司的AutoCAD等工业产品使用DWG文件作为主要的保存文件格式，其他很多设计软件也使用DWG文件作为输出格式……可以说DWG文件几乎贯穿了整个设计过程的文件流部分。

然后因为AutoCAD现有版本太多(天啊，今年连R14都有！因此，根据对方使用的AutoCAD版本保存DWG文件格式非常重要。

PS:个人非常反对随意保存R14格式的DWG文件，在旧版本保存的时候真的会丢失新版本的一些功能或者优化。

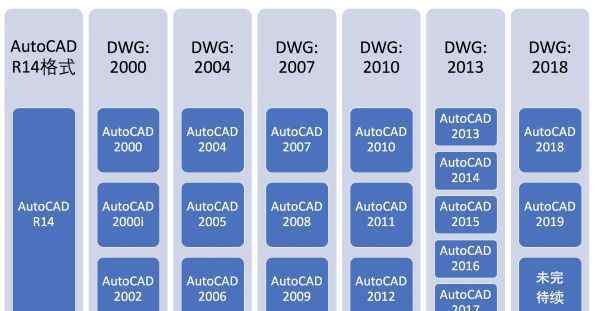

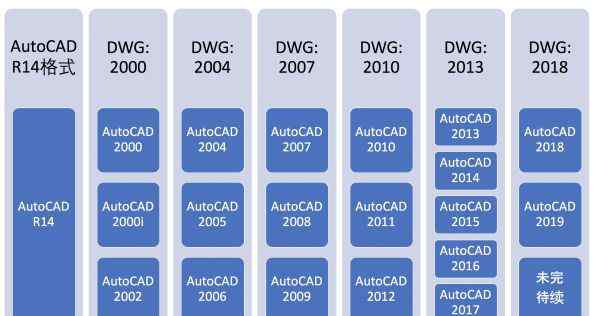

那么应该怎么拯救呢？看下表:ⅵ

以列为大跨度…找到对应的AutoCAD版本，将列中的标题设置为自己的保存目标。

(PS:这张图还有一个功能。同一列中保存的AutoCAD文件格式都是一致的，而右边的AutoCAD可以打开左边的AutoCAD默认保存格式[称为向后兼容]，但是左边的不能打开右边的)

例如，如果您的甲方使用的是AutoCAD版本2015，则该列的标题为2013格式的DWG，保存时可以选择AutoCAD 2015。↓

这样的保存既保证了对方可以打开相应的图纸，又保证了图形对象不会最大限度的丢失一些信息。

有用户问过，手动保存时很容易忘记修改文件格式，因为AutoCAD是用最新的默认文件格式保存的。那么可以修改默认的文件保存格式吗？

答案当然是肯定的:

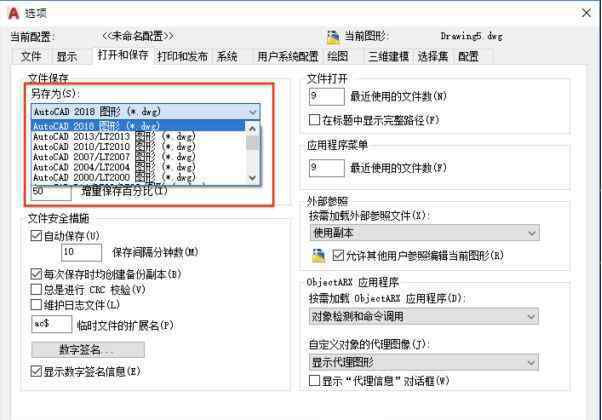

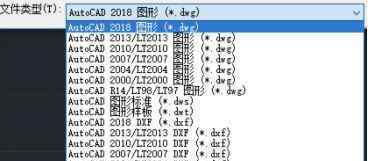

在Windows上，进入OP，打开“系统设置”对话框(三个秘密杀手级对话框中的第一个)，找到“文件”选项卡，选择默认保存格式的“AutoCAD 2013”即可，这样每次保存时，文件都会保存为2013的格式。↓

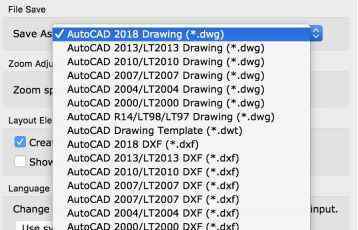

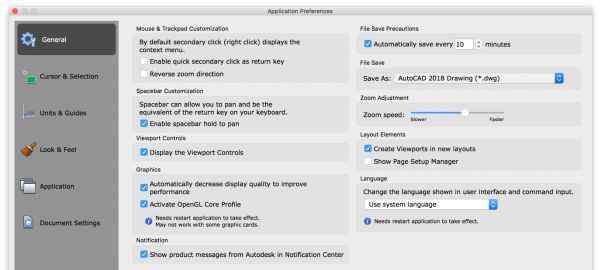

在苹果电脑上，操作命令打开的首选项对话框被简化。在第一个「一般」标签中，找到「另存新档」，将档案类型变更为2013。↓

那么，有什么办法可以批量保存特定格式的文件呢？也有。还记得我们之前说的电子传输吗？如果你不记得了，点击这里:一个命令就可以使打包的文件完整，这个可以做到！

使用电子传输，在设置文件格式时，可以将所有打包的DWG文件保存为统一格式:ⅵ

好了，在这一点上，你应该知道如何选择和保存DWG格式。

标题中提到了另一种文件格式:DXF。

我对DXF只有一个建议:

如果没有特殊需要，就不要用DXF格式保存！！！

如果没有特殊需要，就不要用DXF格式保存！！！

如果没有特殊需要，就不要用DXF格式保存！！！

为什么不以DXF格式保存它？原因只有一个:

DXF文件没有加密！DXF文件没有加密！DXF文件没有加密！(重要的事情重复三遍！)

那么，如何验证DXF文件没有加密呢？

按照我的步骤:

创建新绘图；

在(1234.5678，8765.4321)处画一个半径为6666.6321的圆；

另存为dxf文件格式；

用剪贴板(为什么总是你！)打开保存的dxf文件；

搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；搜索；25045.5045000000005

你发现了什么？不拿自己做实验你是不会明白的。

P.S .之后，我们将继续推出一分钟的知识工具包，帮助您解决疑惑。有问题可以留言提问。说不定下一期会收到答案~

一分钟问答

Q

CAD2018回合F命令的子命令-多次(M)点击没有响应

A

在CAD内置FILLET中，其子命令m只能连续倒圆多段线(一次只能选择两条)，即保存FILLET命令重复执行的次数，而不是选择多段来完成所有线的倒角动作。
