PLC通过Modbus监控变频器的运行是工业上常见的应用。摘要:以施耐德M340 PLC和ATV71变频器为例，简要介绍了PLC和变频器之间的Modbus串行通信过程，包括硬件接线、变频器参数设置、软硬件配置、上电调试等。，从而在PLC上远程控制ATV71变频器的故障初始化、启动/停止、正转/反转和频率设定。

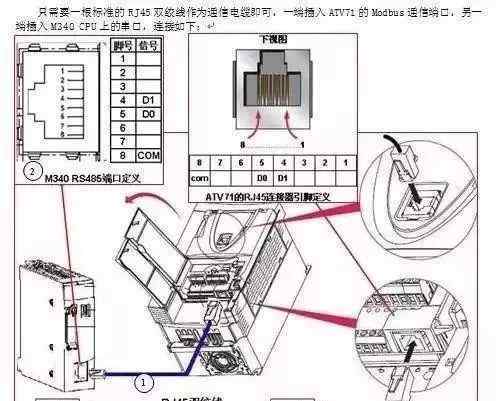

1.M340和ATV71之间的Modbus连接

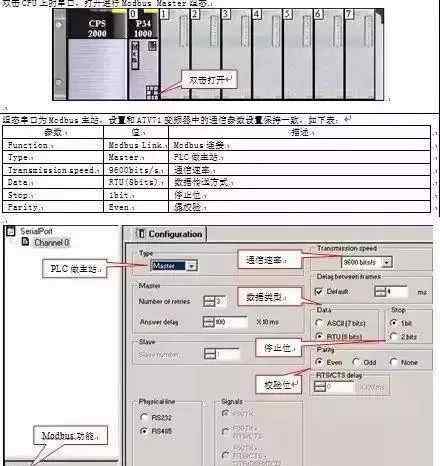

2.M340的硬件配置

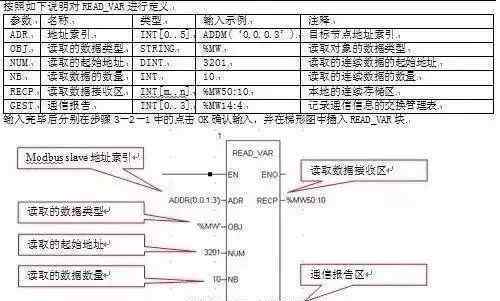

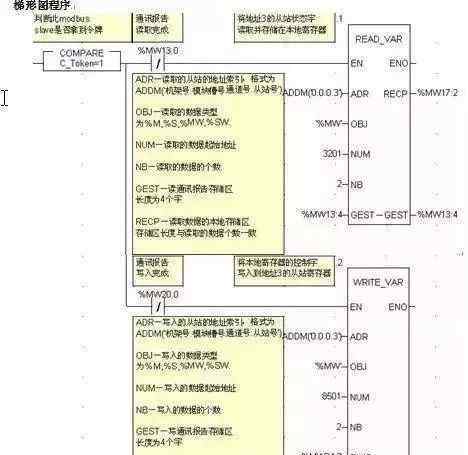

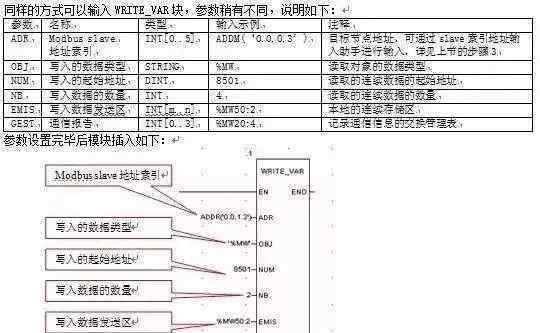

3.程序实现

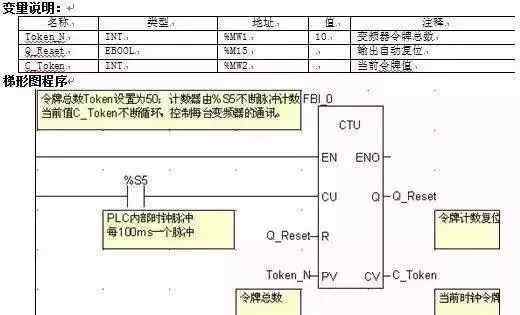

时间令牌:为了实现系统的可扩展性，允许自带多个变频器，在PLC的每个扫描周期内最多可以有8个通信模块(READ _VAR/WRITE _VAR)同时处于通信激活状态。控制多个变频器时，需要分时控制变频器。这里，时间令牌被设置为使得多个变频器可以依次通信。
每个变频器都有一个唯一的时间令牌号，只有当当前时间令牌等于该变频器的时间令牌时，才允许激活通信块。
资料来源:HeadlineNo。/四川葛工控产业来自媒体，版权归原作者所有，如有侵权，请联系删除，谢谢！
