铁塔设计 输电铁塔的组成和输电铁塔设计概要

框架空输电线路的主要支撑单元是输电塔。输电塔必须在足够安全的高度从地面运送重型输电导线。除此之外，所有的塔都必须承受各种各样的自然灾害。因此，输电塔的设计是一项重要的工程工作，其中三个基本工程概念，土木工程和机电工程概念同样适用。

输电塔部件

1.输电塔峰值

2.输电塔横担

3.输电塔臂

4.输电铁塔笼

5.输电塔

6.输电塔

7.输电塔桩/地脚螺栓和底板组件。

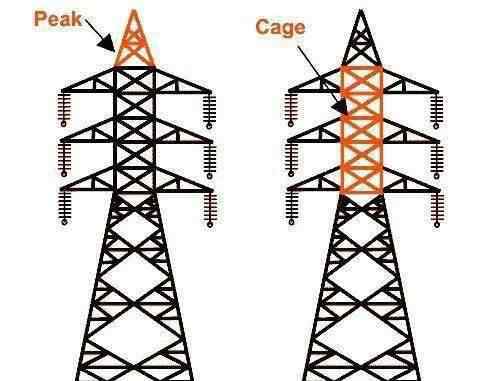

输电塔峰值

顶部横臂以上的部分称为输电塔的峰顶。一般情况下，接地屏蔽线连接到这个峰值的顶部。

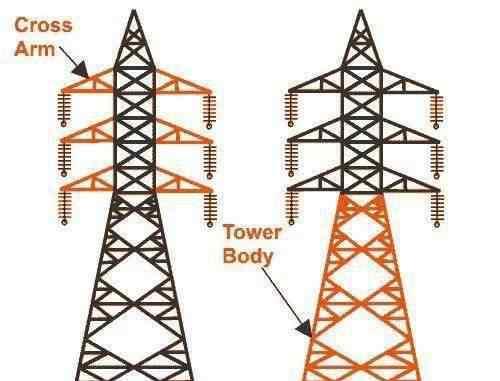

输电塔横担

输电塔的横担支撑着输电导线。横臂的大小取决于传输电压的水平、配置和应力分布的最小形成角度。

输电铁塔笼

塔身与峰顶之间的部分称为输电塔笼。塔的这一部分支撑着横臂。

输电塔体

从底部到地面的部分称为输电塔。塔架的这一部分在保持输电线路底部导体所需的接地间隙方面起着至关重要的作用。

输电塔设计

设计输电塔时，请注意以下几点:

1.地面以上最低导体点的最小离地间隙。

2.绝缘子串的长度。

3.导线之间以及导线和塔架之间的最小间隙。

4.接地线相对于最外层导体的位置。

5.在中间跨距间隙中，应考虑导体的动态行为以及线路的缓解和保护。

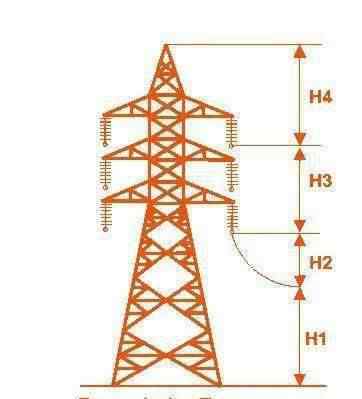

为了通过考虑以上几点来确定实际的输电塔高度，我们将输电塔的总高度分为四个部分:

1.最小允许离地间隙(H1)

2.导线的最大垂度(H2)

3.顶部和底部导体之间的垂直间距(H3)

4.接地线和顶部导体之间的垂直间隙(H4)。

输电塔类型

根据不同的考虑，输电塔有不同的类型。

输电线路沿着可用的走廊。由于最短距离的不可用，当拥挤到来时，直接走廊输电线路必须偏离其直线方向。长输电线的总长度可能有多个偏离点。

根据偏离角度，输电塔有四种类型:

键入一个0到2度的塔偏离角。

b型塔-偏离角度2度至15度。

c塔-偏离角度从15度到30度。

d塔-偏离角度30至60度。

根据导体施加在横臂上的力，输电塔可以用另一种方式分类:

切向悬浮塔，一般为a型塔。

角塔或塔，有时也叫节塔。B、C、D型的输电塔都属于这一类。

除了上述定制类型的塔，塔的设计满足下列特殊目的，称为特殊类型塔:

1.这条河穿过这座塔

2.铁路/公路交叉塔

3.变换塔

根据输电塔承载的线路数量，可分为:

1.单回路塔

2.双环塔

3.多回路塔。
