HR1020阵列位移计三维变形监测系统全向位移计阵列柔性测斜仪
运行手册
辛工 18513203886新宫18513203886

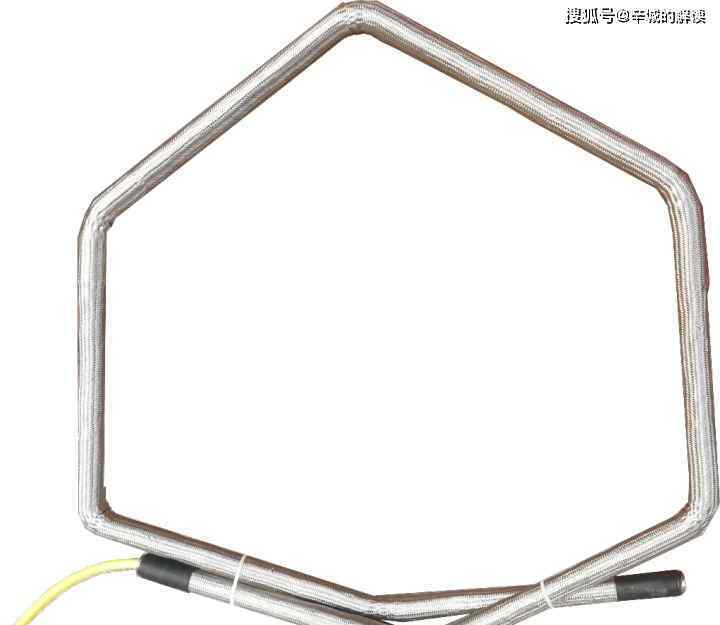

多节位移传感器串联，可随意弯曲，满足特殊场景的监控需要；
数据采集模块内部集成，内部完成数据采集和计算，无需外部数据计算即可输出各监测点的坐标、角度、振动频率、振幅、温度等各种监测参数；同时外部接口采用RS485和RS232标准接口，可以对接各种数据采集设备，也可以直接对接通信终端，非常方便集成应用。
采用自主开发的滤波和智能数据选择数学模型，同时具有超高精度和超快响应速度；
内置阈值比较单元，当采集的数据超过阈值时，可以立即上报数据或通过触发接口输出触发信号，唤醒外部设备，读取数据，提高数据采集的实时性，降低数据采集设备的功耗；
有多种长度规格，满足不同行业的应用要求。

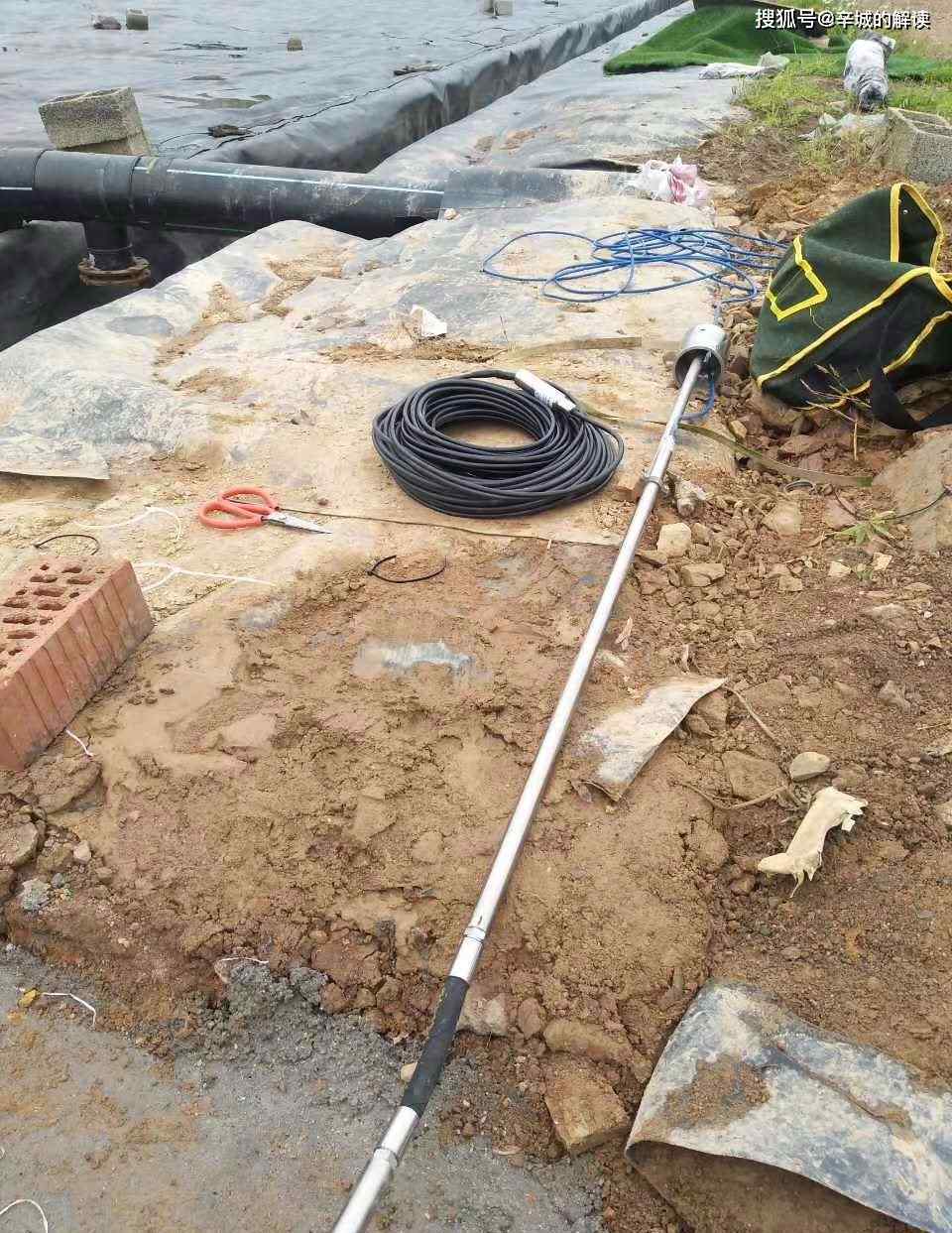

阵列式位移计全向位移计阵列式柔性测斜仪三维变形监测系统 产品特点在3D 空中精确测量内部变形(位移)、倾角、振动频率和振幅；
超低功耗，单个功耗小于2mA@12V电源；
超大范围，在空之间360°内任意角度弯曲；
增加内部阈值控制，记录运动力矩的监测数据，提高数据的有效性；
内部电压和温度采集功能，异常报警功能；
集成度高，数据采集和运算模块内部集成，易于集成；
通信接口:RS485接口/RS232接口；
工作温度范围-35℃ ~+75℃，自动温度补偿；
电源的防反接功能；
出色的防雷和抗静电性能(60kv/600 w)；
宽电压电源:DC 5 ~ 30 v电源范围；
密封等级:IP68，可在水下200米工作；
上位机三维显示软件可视化显示测试结果；
多种长度规格，适合不同的安装环境。

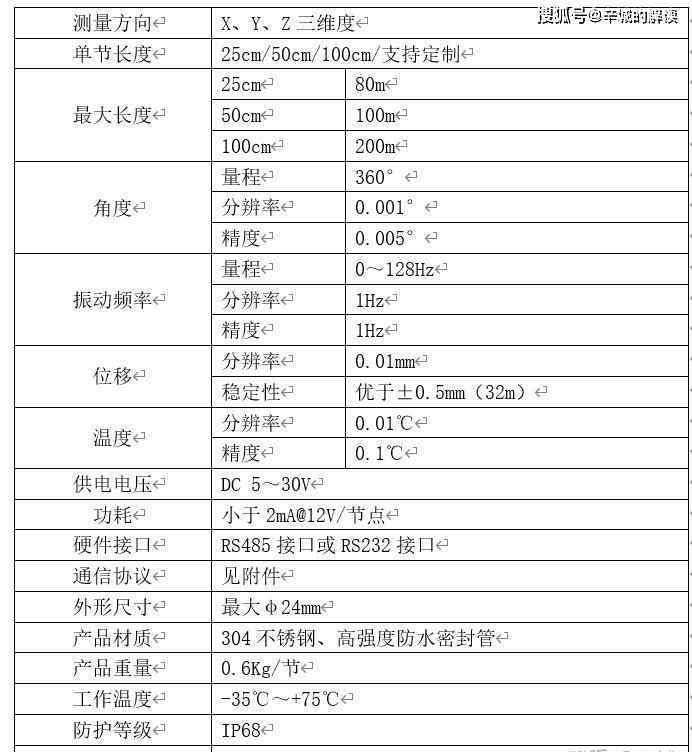

阵列式位移计全向位移计阵列式柔性测斜仪三维变形监测系统 技术参数
辛工 18513203886新宫18513203886
传感器采用宽电压供电方式，供电电压范围为DC 5 ~ 30 V，具有防反接功能。
注:当传感器长度超过50米时，建议在8-30V的电压范围内供电。
RS485接口传感器通信接口采用标准的RS485硬件接口，兼容3.0V、3.3V、5V电源的RS485硬件接口通信。
能接入星型或链式网络；
在连接到RS485总线的传感器数量不超过20个、布线长度不超过200米的情况下，可以直接集成到RS485总线网络中，无需采取总线匹配措施。
触发信号传感器可在倾角或振动频率变化时输出触发信号，触发信号线采用开漏输出，与数据采集终端中断接口的IO口电平(2.5V-12V)兼容。接口电路原理图如下:
传感器与外部完全隔离，阻抗大于1兆欧，不需要单独接地。此外，布线时，传感器的RS485接口和数据采集终端可以共享，增强防雷性能。
通信协议传感器通信协议见附件5.1。
配套软件使用三维变形分析管理软件是传感器的支撑软件，主要有以下功能:
可设置传感器全部参数，包括传感器地址设置等可用来进行传感器3D展示；可进行实时数据采集，并进行报表展示、数据导出；可查询传感器信息，包括传感器节点长度等可进行安装后初始位置校准；传感器串口默认配置:波特率:115200，数据位:8位，停止位:1位，校验位:无。
参数配置传感器的所有参数都可以通过三维变形分析管理软件进行设置。如下图所示，当连接多个传感器时，可以设置地址。

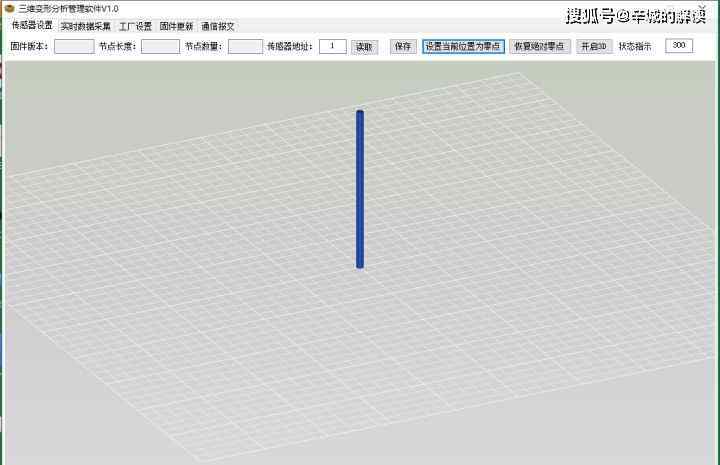

软件主界面

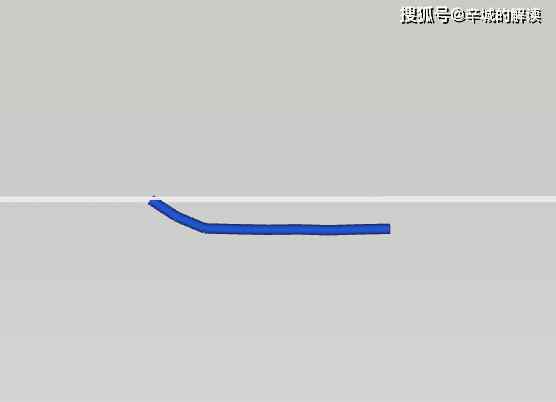

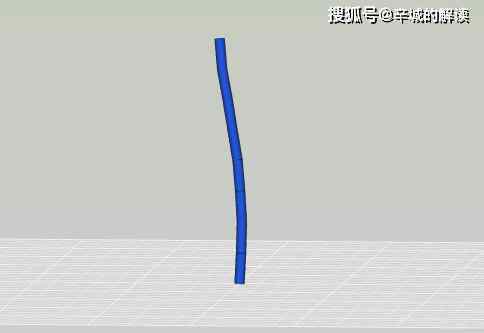

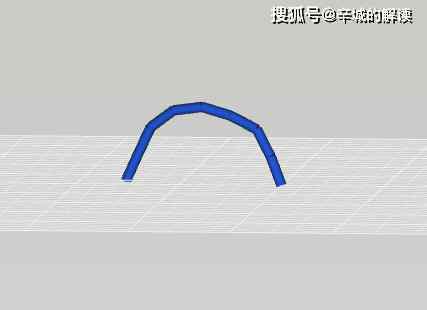

3D展示在3D显示区，开启3D显示功能后，会实时显示传感器姿态，进行传感器性能评估，如下图所示:
辛工 18513203886新宫18513203886
辛工 18513203886新宫18513203886
辛工 18513203886新宫18513203886
3D显示区可以自由拖动，可以从3d 空之间的任意角度观察传感器姿态。

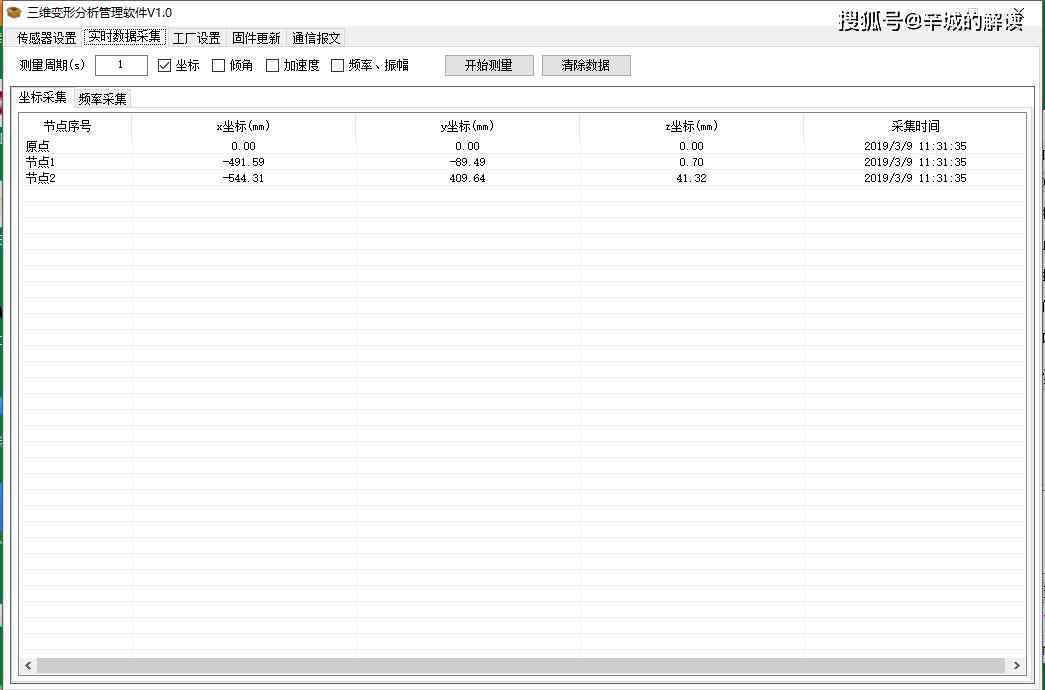

定时采集在实时数据采集页签下，可以设置采集周期，定期采集传感器节点的坐标、倾角、频率、幅度，测试产品的精度和稳定性，如下图所示:
辛工 18513203886新宫18513203886
