浮球式液位变送器 磁性浮球液位计(变送器)的工作原理及故障的判断与维修

结合磁悬浮球液位计(变送器)的工作原理和结构,分析了磁悬浮球液位计(变送器)常见故障的原因,并结合实例分享了磁悬浮球液位计(变送器)的故障检查和处理思路及方法。本文是一篇值得仪器维修人员收藏的干货技术文章。

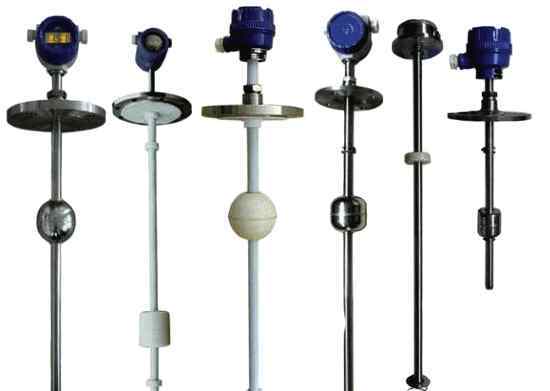

磁性浮子液位计(变送器)的工作原理和结构

磁悬浮球液位计(变送器)也是根据浮力原理和磁耦合工作的。它有三种结构:侧面安装的磁悬浮球液位计(变送器)、顶部安装的磁悬浮球液位计(变送器)和底部安装的磁悬浮球液位计(变送器),可以测量液位和接口。

当被测容器内的液位升降时,磁性浮子也升降,浮子内磁钢的磁力线穿过测量导管,通过磁耦合控制簧片开关的通断,从而改变与簧片开关相连的电阻元件的阻值。传感传输的原理如图1所示。它采用分压电路测量液位,产生的电压与液位成正比。变送器执行电压/电流转换。最后,磁浮子液位计(变送器)输出双线制4-20mA或三线制4-20mA的液位测量信号。

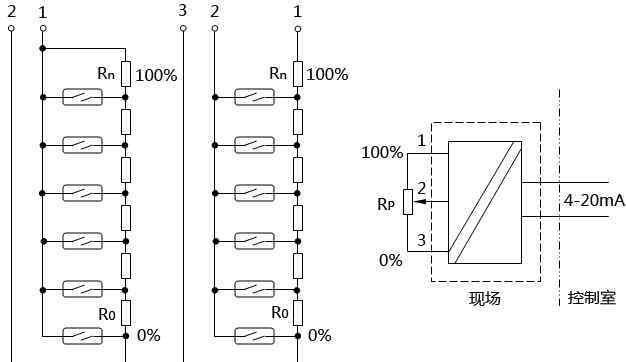

图1磁悬浮球液位计(变送器)传感传输示意图

磁悬浮球式液位计(变送器)的故障检查、判断和处理

1.磁性浮子液位计(变送器)的检查和处理

侧装磁悬浮球液位计(变送器)的测量桶内是否有固体杂质和磁性杂质;如果浮子和导管之间附着有杂质和磁性杂质,浮子就会被堵塞,浮力就会减弱。对于侧装式,可通过排污和冲洗解决。对于其他安装形式,只能拆卸和检查空储罐。

当液位显示不准确时,液位跳跃式变化,液位显示曲线画直线等。,大部分都是由磁浮子的污垢造成的,这也是使用磁浮子液位计(变送器)时最常见的因素,最容易造成故障。磁钢安装在磁性浮子内,被测介质含有杂质,杂质会吸附在浮子表面。使用时间越长,积累越多,容易造成浮子下沉,失去检测功能。即使脏杂质的附着不会导致浮子下沉,浮子表面的附着也会限制浮子在测量仪器中的上下运动,导致堵塞和堵塞。杂质附着在量筒内壁,阻碍浮子上下浮动,使液位变化跳跃或卡住

浮子卡只需取下液位计下方的法兰,取出浮子清洗即可。测量碱液、酸、酸性气体、气液、气体和各种腐蚀性介质时,必须严格遵守操作规程,防止腐蚀性介质和有毒有害介质在维修过程中对人体造成伤害。

2.磁性浮子液位计(变送器)传感器的检查和处理

磁性浮子液位计的传感原理如图1所示。传感器由一个簧片开关和一个电阻元件组成。传感器接线方式有:a、双线模式,大部分国产;b、三线模式,如科波拉浮子液位变送器。簧片开关与电阻元件紧密排列,检查故障时可等效为线性电位器RP;根据图1介绍检查方法。

浮子运动正常,可以测出阻力分量的阻值。浮子向上运动的阻力值应增大,浮子向下运动的阻力值应减小。浮子电阻值接近0%,应小或接近0 ω。浮子接近100%,电阻值很大或者接近最大。不同的产品电阻值不同,标注在变送器上。如果没有,可以测量最大电阻值,以供将来维护参考。

接触不良、短路、断路等故障。,或来自电磁场的干扰,将导致标称电阻值的变化和不正确的液位显示。

用万用表测量电阻值可以判断故障。以液位测量范围为2000mm、分辨率为10mm、最大电阻值为2 kω的产品为例。当浮子处于0%位置时,其电阻值应为0,浮子向上移动,电阻值应为100/10mm,满量程输出电阻值应为2kω。当输出电阻变化时,变送器的输出电流也应该变化,否则变送器有问题。

3.磁性浮子液位计(变送器)变送器故障的检查与处理

有些磁悬浮球液位计(变送器)有校正器,其实是永磁钢,可以用来检查传感器和变送器。校正器设置为0%,变送器输出电流应为4mA,校正器设置为100%,变送器输出电流应为20mA,表明仪器工作正常。否则,可以调整零点和量程电位计。

看变送器的输出电流来判断故障,比如Kopple浮球液位变送器。当传感器和变送器之间的连接出现开路故障时,变送器的输出电流变化如表1所示,表中的行号可以参考图1中的标记。

表1浮子液位计(变送器)传感器开路故障与故障位置变送器输出电流的关系

1号接线开路约20mA

2号接线开路约25mA

3号接线开路≤4mA

1号线和3号线同时开路约25mA。智能变送器具有传感器自诊断功能。当测量标称电阻值时,一旦电阻值的变化超过预设的百分比,就会输出报警信号。通常,报警信号的电流输出可以设置为3.8毫安或22毫安,以区分最低和最高液位。

4.磁性浮子液位计(变送器)变送器输出信号波动

磁性浮子液位计(变送器)的变送器输出信号波动。首先检查信号线是否因氧化腐蚀和松动而接触不良。如果检查没有发现问题,考虑是否有干扰。检查电缆屏蔽层是否可靠接地,接地电阻值是否符合要求,变送器附近是否有新的大功率电气设备在使用。如果干扰很难完全消除,可以试试信号隔离器解决。

仪表维修人员在维修磁浮子液位计(变送器)的过程中不可避免地需要更换全新的产品,仪表维修人员在购买和验证产品之前需要提供以下信息:

◆磁悬浮球液位计(变送器)型号:具体型号可在http://www.harzkj.com/ywyb/fqywj/2020.html找到

◆中等温度:测量的最低和最高液位是多少

◆介质密度:如果不知道密度,可以说出介质的名称,要知道混合液体由哪几种液体组成。

◆介质成分及腐蚀性:介质的腐蚀性与是否选用防腐磁性浮子液位计(变送器)有关

◆工作压力:最高压力是多少

◆测量范围:也可称为标称长度。

◆法兰标准和材料:法兰的公称尺寸、公称压力和材料

◆触摸材料:如果不知道哪种材料更适合现场工作条件,可以咨询昌辉仪表工程师

◆特殊要求:订货时请详细说明:如是否带绝缘护套等。

1.《浮球式液位变送器 磁性浮球液位计(变送器)的工作原理及故障的判断与维修》援引自互联网,旨在传递更多网络信息知识,仅代表作者本人观点,与本网站无关,侵删请联系页脚下方联系方式。

2.《浮球式液位变送器 磁性浮球液位计(变送器)的工作原理及故障的判断与维修》仅供读者参考,本网站未对该内容进行证实,对其原创性、真实性、完整性、及时性不作任何保证。

3.文章转载时请保留本站内容来源地址,https://www.lu-xu.com/shehui/1166313.html

上一篇

杭州三胎妈妈回应哺乳期被开:三孩系意外怀孕,没蹭产假 还原事发经过及背后原因!

下一篇

全球性别差异报告出炉 冰岛连续12年居榜首 这意味着什么?

顺磁性材料 研究了20年,终于证明:顺磁铁电晶体中的磁电耦合!

  • 顺磁性材料 研究了20年,终于证明:顺磁铁电晶体中的磁电耦合!
  • 顺磁性材料 研究了20年,终于证明:顺磁铁电晶体中的磁电耦合!
  • 顺磁性材料 研究了20年,终于证明:顺磁铁电晶体中的磁电耦合!
浮子式水位计 浮子式水位传感器是最可靠的水位测量方法吗?

浮子式水位计 浮子式水位传感器是最可靠的水位测量方法吗?

浮球式液位传感器是一种非常常见的液位传感器,因其使用简单、价格低廉而受到公众的欢迎并得到广泛应用。很多人还是用浮球式液位传感器进行检测,那么你知道浮球式液位传感器的特点吗? 首先,组装过程复杂,增加了劳动力支出 浮球式液位传感器体积大,结构松散,安装所需的空大,安装设计过程复杂,增加了人工成...

男孩身上吸附钢铁 “磁铁人”拥有磁性“超能力”而走红网络

男孩身上吸附钢铁 “磁铁人”拥有磁性“超能力”而走红网络

10月26日,男孩吸附了具有磁性“超能力”的钢铁“磁铁人”,走红;在美国看过很多童鞋,相信你们每个人都有一个超级梦想。如果可以拥有一个超能力,你希望拥有什么样的超能力?如果给你一个超能力,你的身体可以吸收铁,你会喜欢吗?...

磁性金属测定仪 磁性金属测定仪保障面粉质量安全

磁性金属测定仪 磁性金属测定仪保障面粉质量安全

俗话说,人是铁,饭是钢。他们不吃饭的时候,饿了就慌。人们以食物为重,但人们必须小心。面食是中国人必不可少的食物,但近年来,食品质量安全问题日益突出,人们在购买面粉时也非常谨慎。  影响面粉安全性的因素很多。比如小麦加工过程中,由于原料清洗不干净或机械磨损,磁性金属杂质混入成品中。这些微小的金...

烟酒嗓怎么练 想要迷人又有磁性的嗓音,你真的可以自己做到!

  • 烟酒嗓怎么练 想要迷人又有磁性的嗓音,你真的可以自己做到!
  • 烟酒嗓怎么练 想要迷人又有磁性的嗓音,你真的可以自己做到!
  • 烟酒嗓怎么练 想要迷人又有磁性的嗓音,你真的可以自己做到!
防腐式液位计 磁翻板液位计的防腐有哪几种方式

防腐式液位计 磁翻板液位计的防腐有哪几种方式

磁性翻板液位计系列产品可实现高密封、防泄漏,在高温、高压、高粘度和强腐蚀性条件下安全可靠地测量液位。整个测量过程没有盲点,醒目,测量范围大。配有液位报警和控制开关,可完成液位或边界位置的上下限报警和控制,并配有液位变送器。磁力翻板液位计广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品...

压力变送器线路板 智能型压力变送器简介-上海朝辉

压力变送器线路板 智能型压力变送器简介-上海朝辉

随着集成电路的广泛应用,其性能不断提高,成本大大降低,这使得微处理器广泛应用于各个领域。智能压力或差压变送器是在普通压力或差压变送器的基础上增加微处理器电路的智能测量仪表。例如,具有温度补偿的电容变送器与微处理器相结合,形成精度为0.1的压力或差压变送器。它的量程为100:1,时间常数可以从...

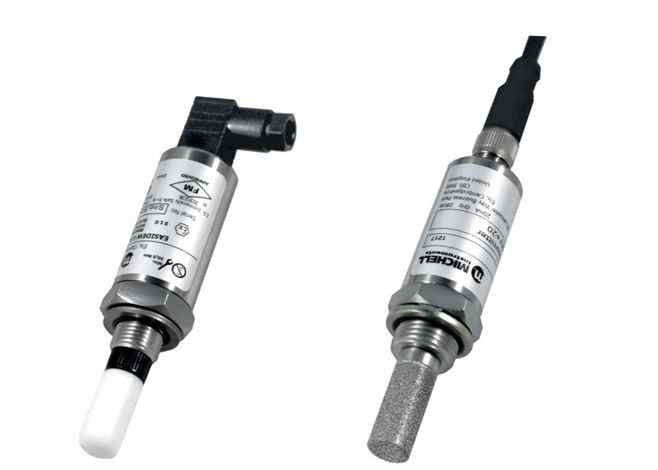

露点变送器 促销通知 |9月Easidew露点变送器
