shark恒 拆解报告：BLACK SHARK黑鲨18W快充充电器MDY-08-ES

不久前，黑鲨推出全球首款5G游戏手机，腾讯黑鲨游戏手机3，首次被充电头网追踪报道，随后腾讯黑鲨游戏手机3 Pro深度充电评测。今天和大家分享一个18W USB的拆解——一款黑鲨快速充电充电器。该充电器支持QC2.0/3.0快速充电协议，能够满足电子设备的日常充电要求。我们来看看它内部材料的做工。

一、黑鲨18W充电器外观

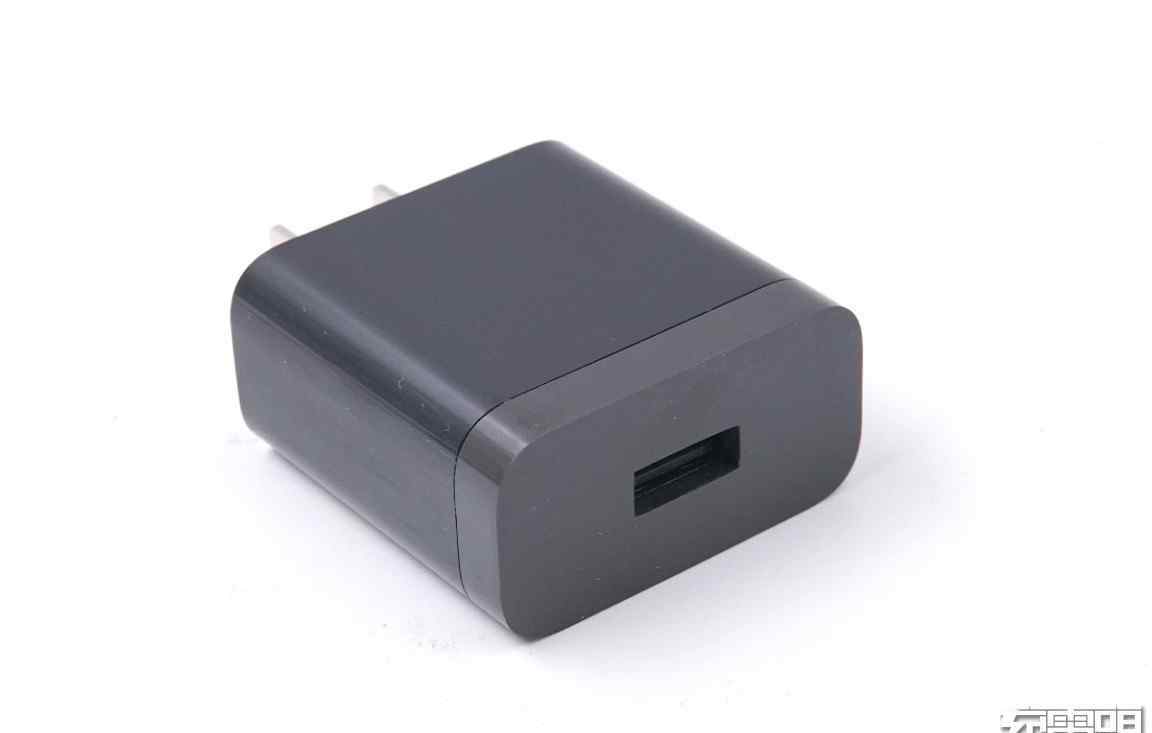

BLACK SHARK，18W快速充电充电器，两部分外壳设计。外壳表面经过光亮烤漆处理，侧面有平滑的曲线过渡，整体平整。

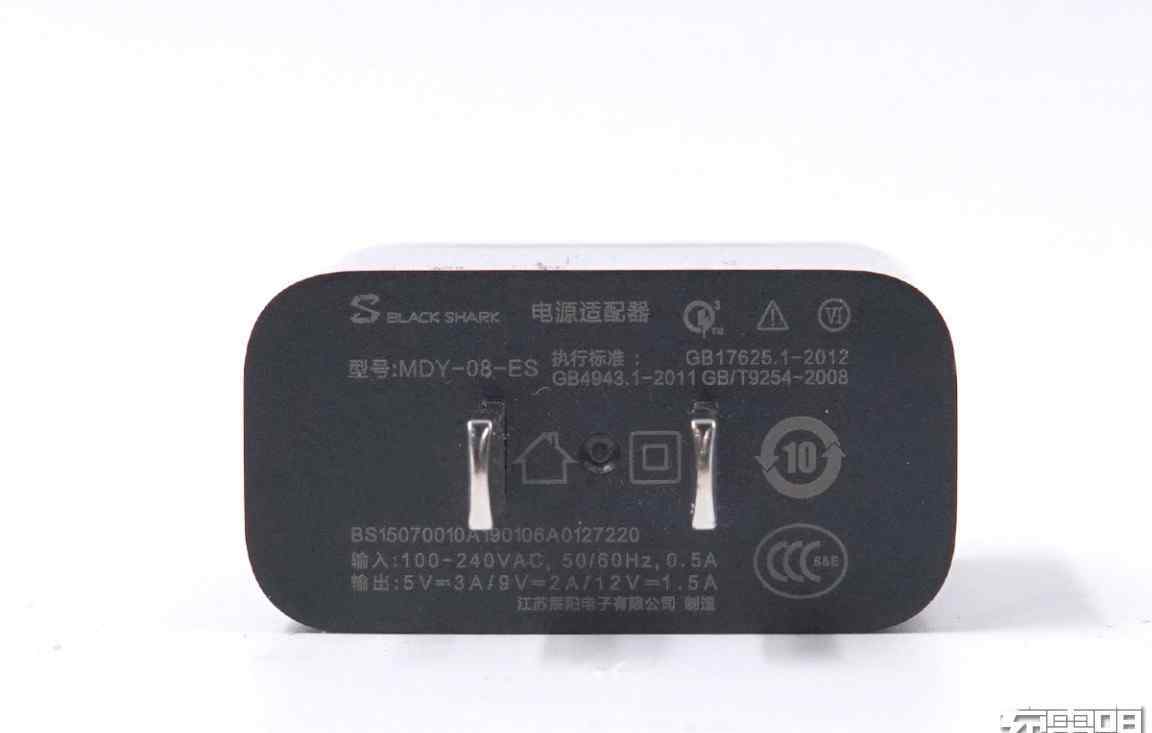

输入端装有固定的国家标准引脚，产品的参数信息标在机身外壳上

型号:MDY-08-ES

输入:100-240伏~ 50/60赫兹0.5A

输出:5V/3A，9V/2A，12V/1.5A

制造商:江苏晨阳电子有限公司

产品已通过3C认证和六级能效认证。

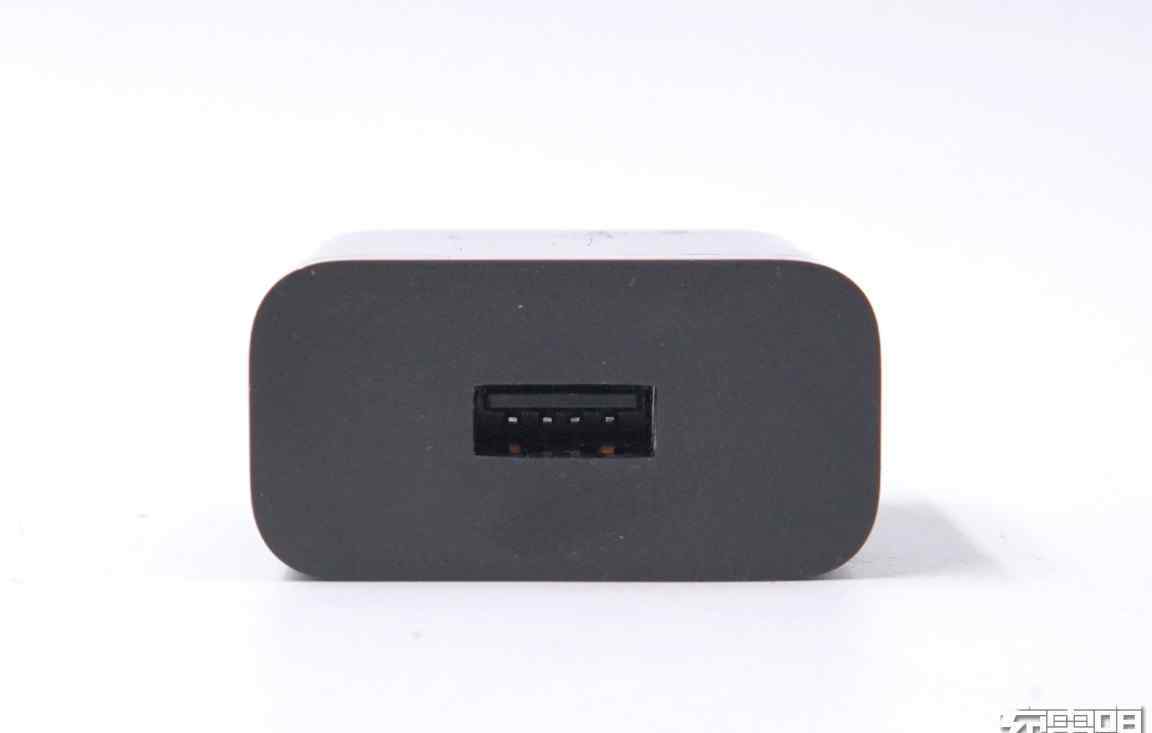

充电器顶部中央配有USB-A接口和黑色橡胶芯。

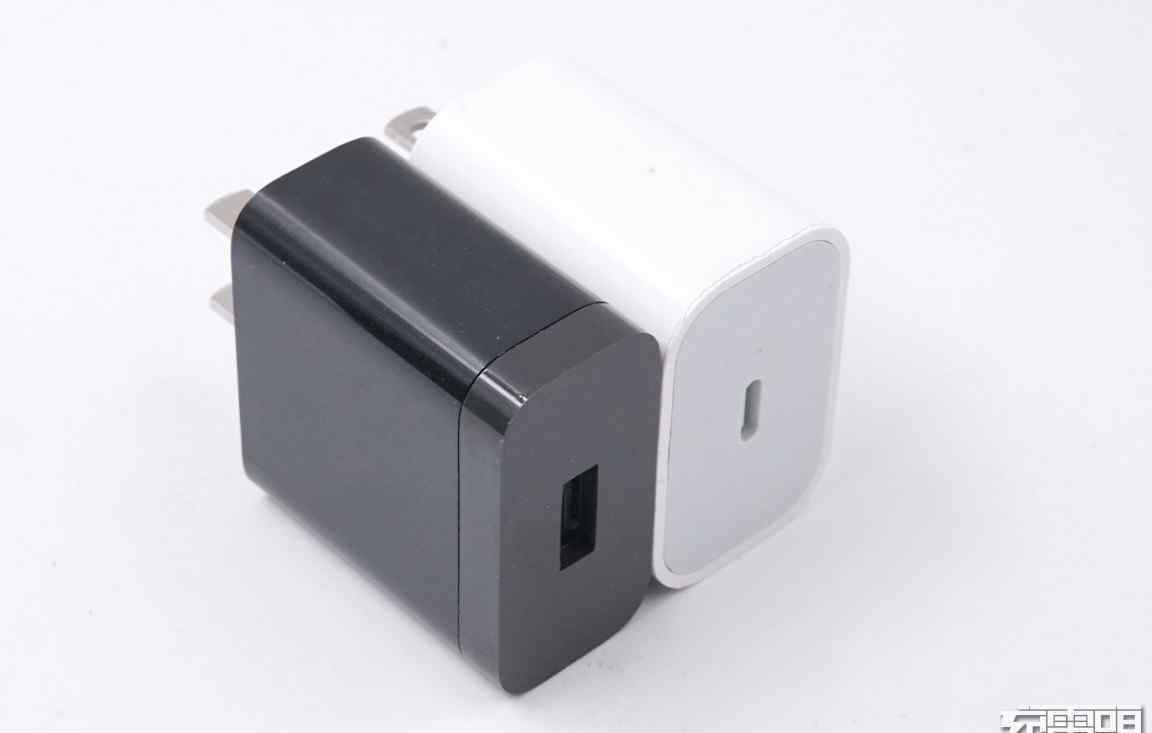

与苹果的18W充电器相比，小米的充电器更薄。

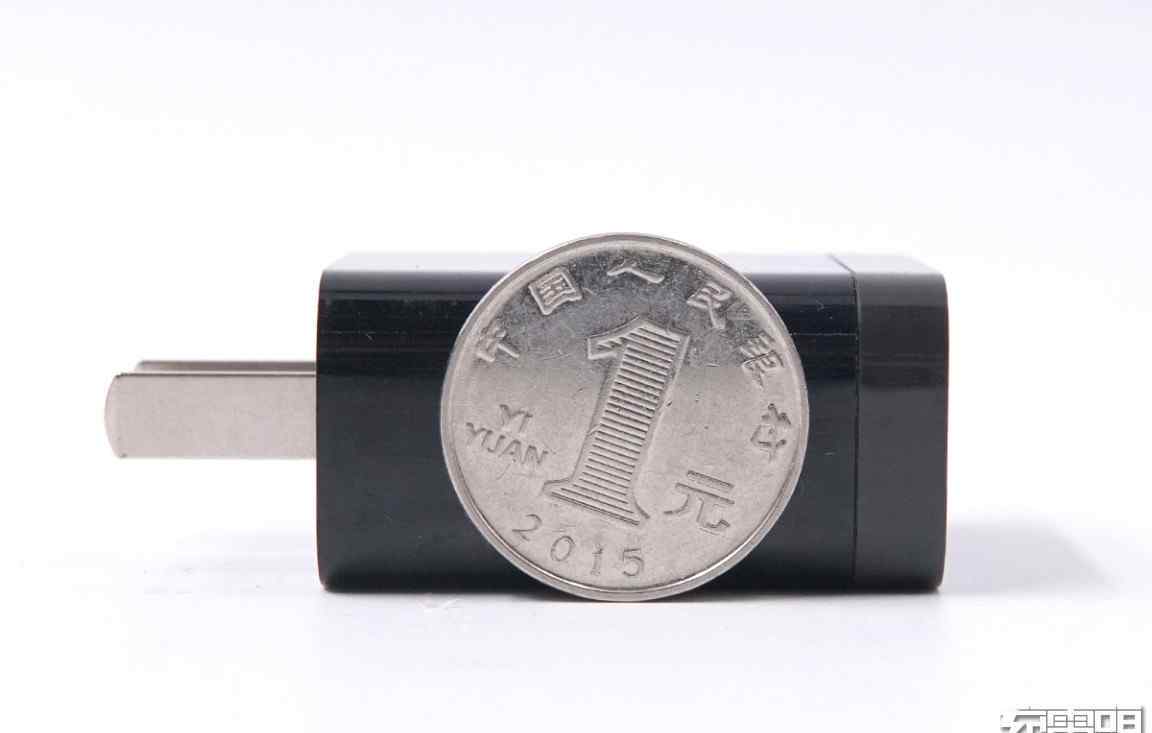

厚度小于一美元硬币的直径。

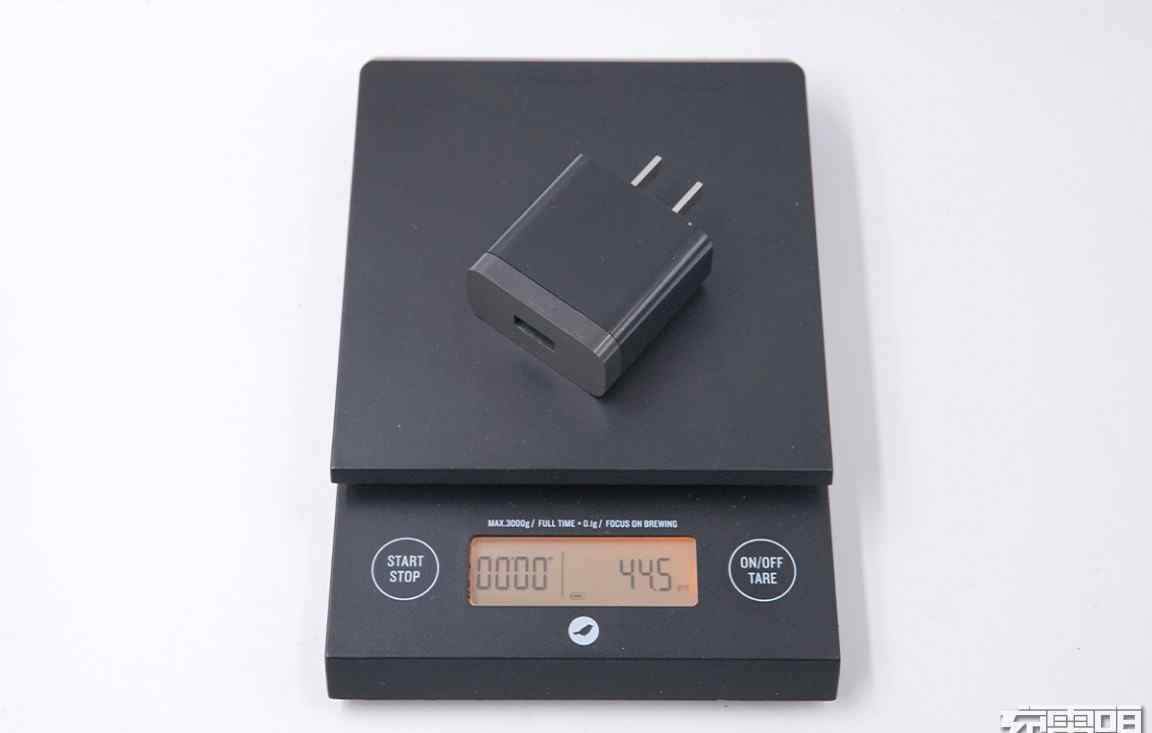

充电器净重约45g。

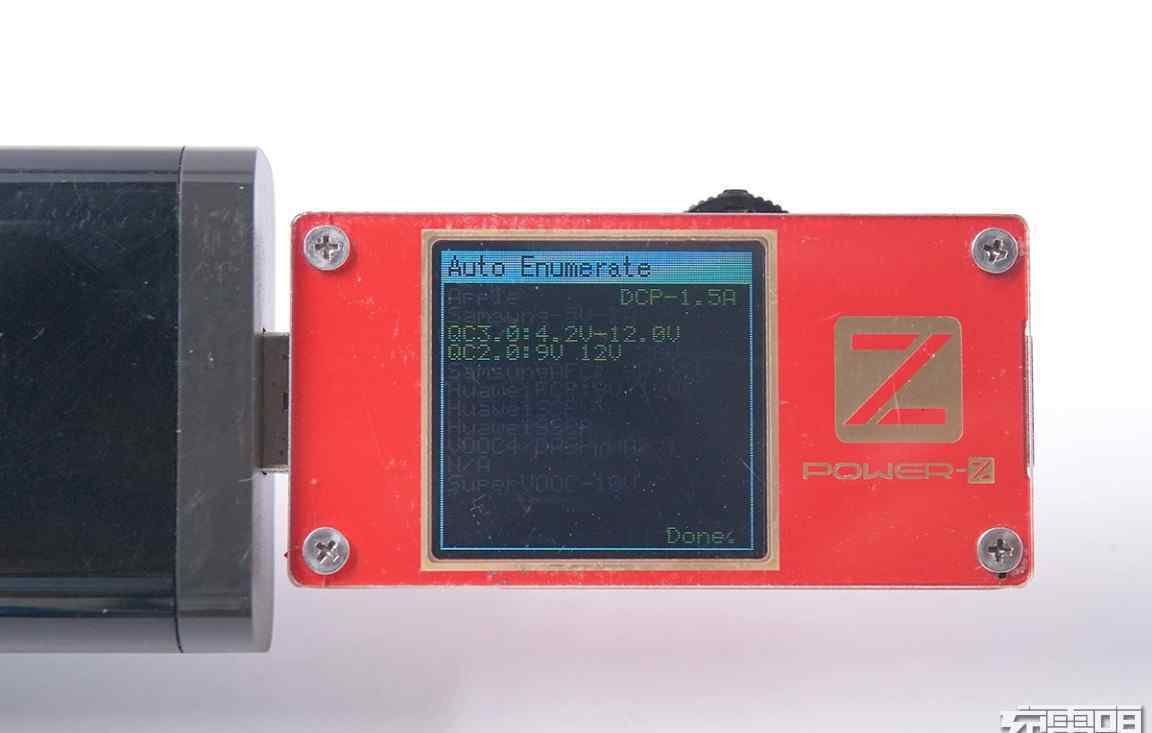

使用ChargerLAB POWER-Z KT001检测USB-A端口的输出协议，显示支持USB-DCP协议和QC2.0、QC3.0快速充电协议。

二、黑鲨18W充电器拆卸

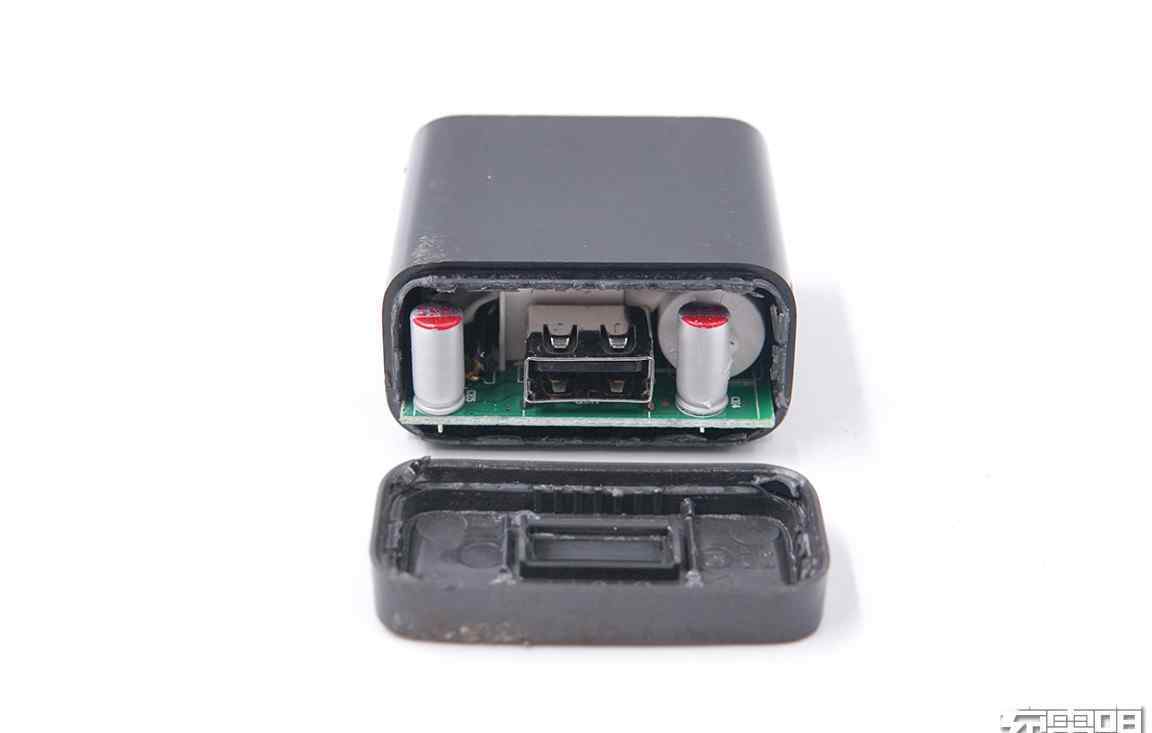

猛烈拆卸输出端外壳，用超声波焊接连接两个机身外壳。

印刷电路板上的变压器及其周围部件通过胶粘固定，一次和二次由白色绝缘板隔离，侧面的电解电容器顶部由塑料外壳绝缘。

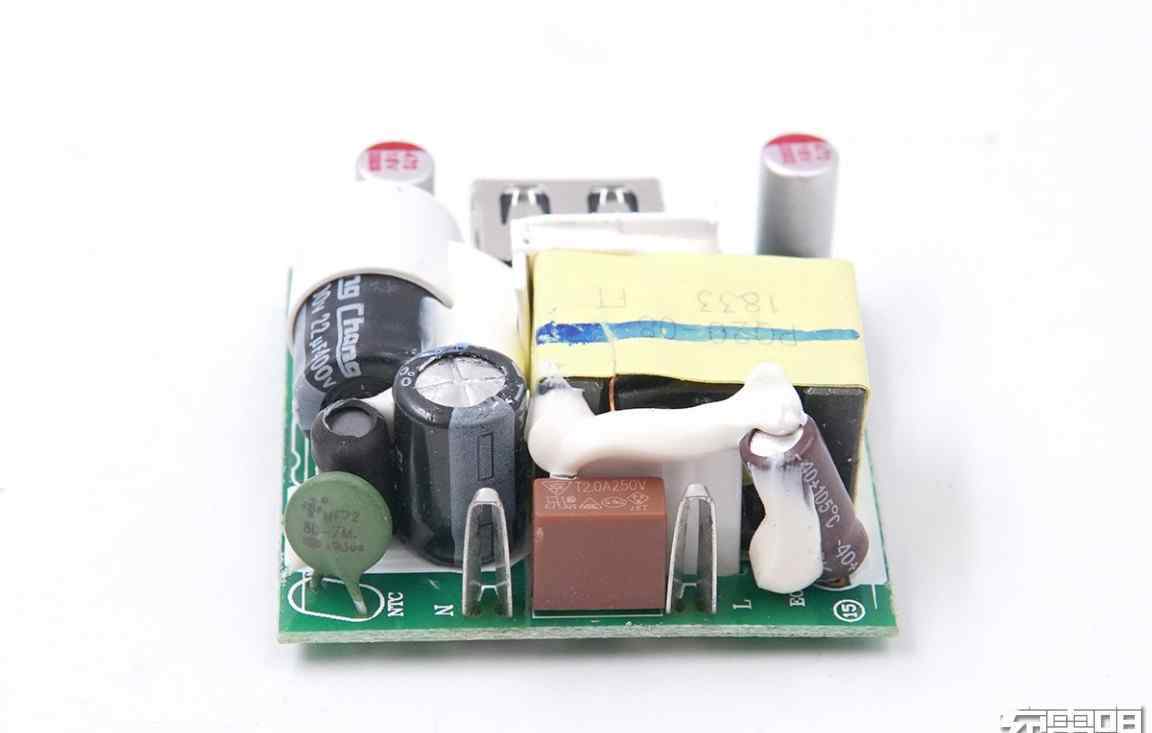

PCB板前端焊接延时保险丝、NTC浪涌抑制电阻、PWM主控芯片电源电容。仔细看，保险丝和变压器之间还有一块白色的绝缘板用于隔离。

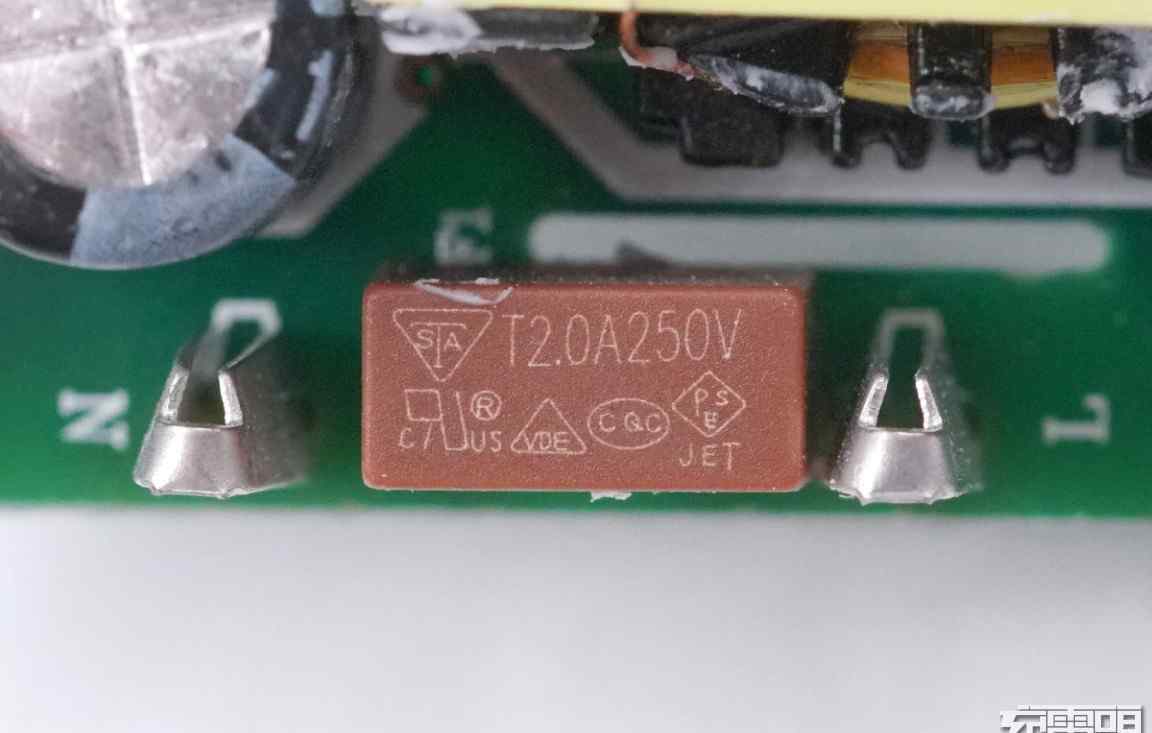

延时保险丝特写，规格2A 250伏。

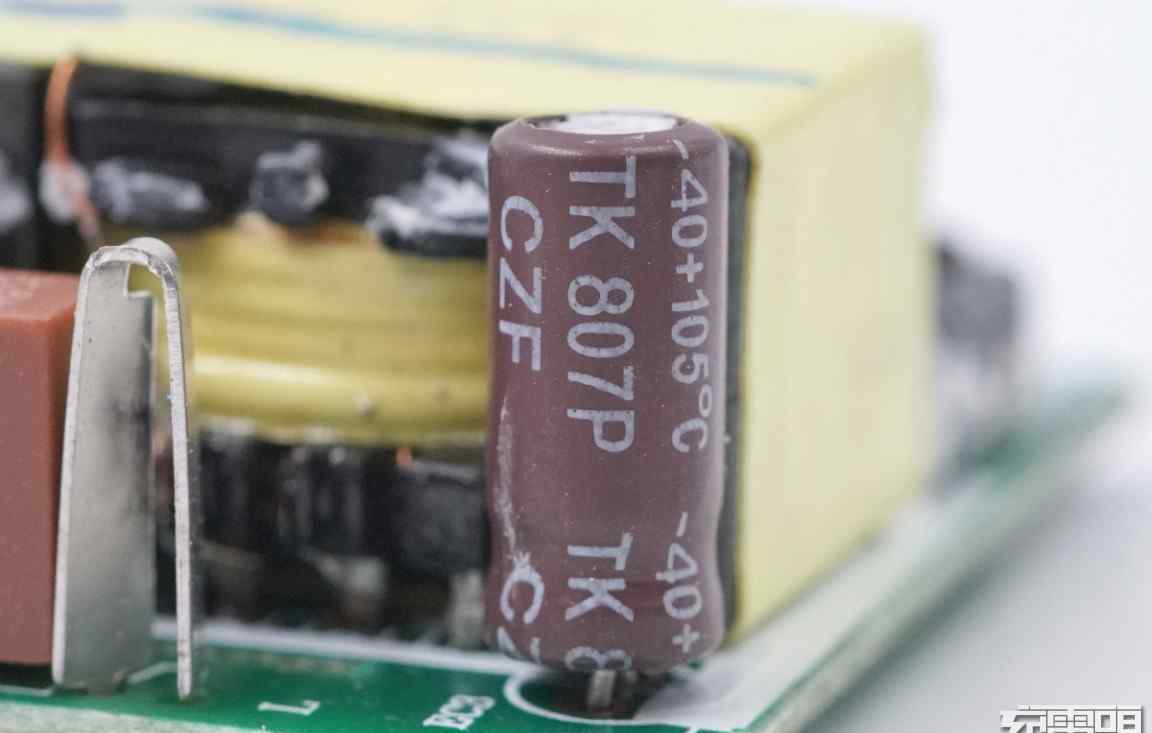

PWM主控芯片电源电容特写，能承受-40~105℃的温度。

规格为50v和10μ f。

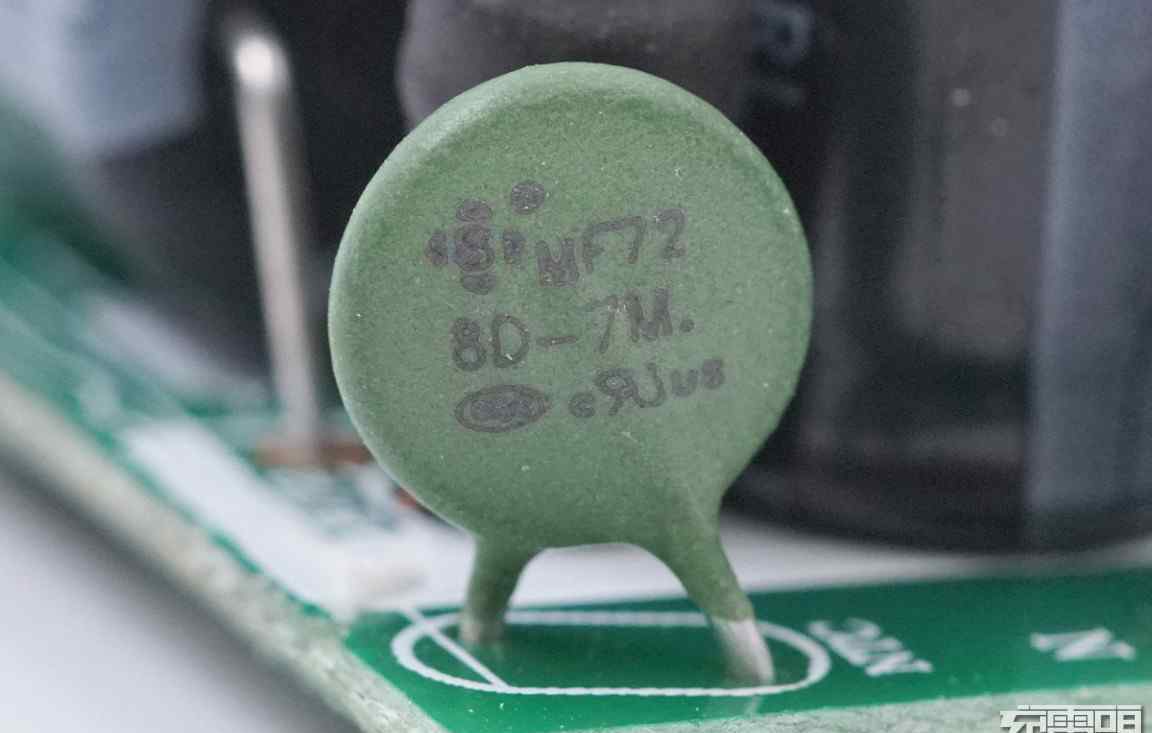

NTC浪涌抑制电阻的特写镜头，用于抑制通电浪涌电流。

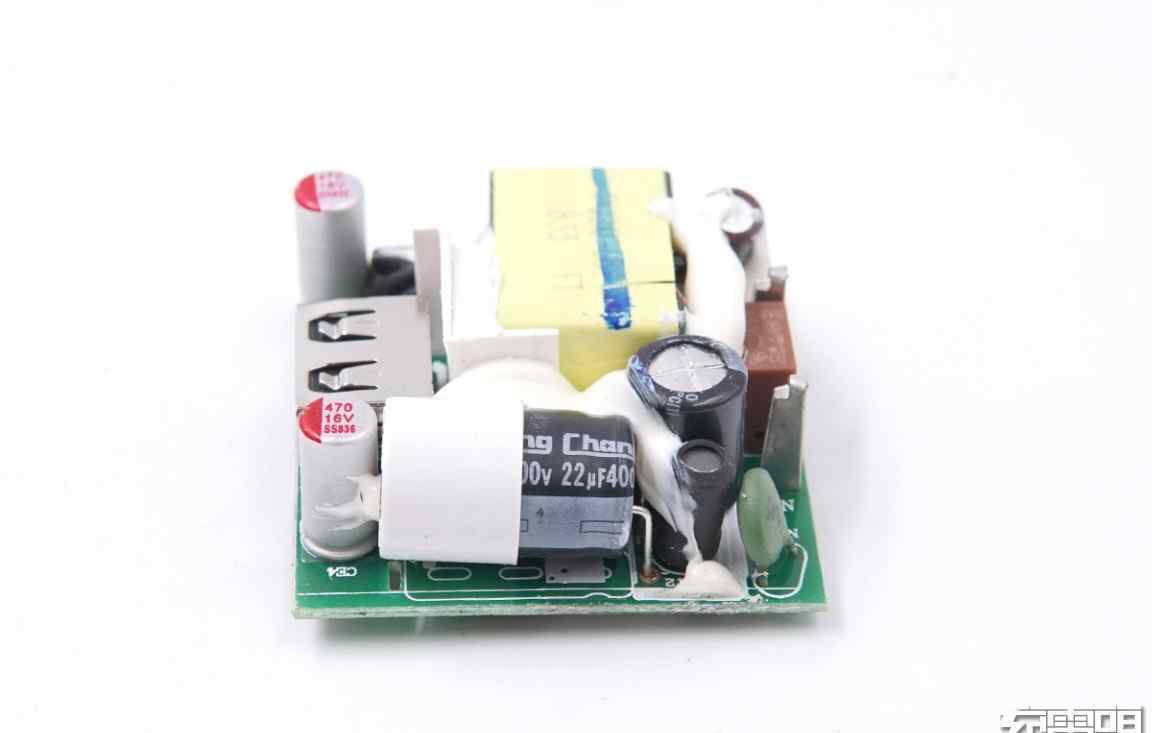

两个初级滤波电解电容和一个工字形电感焊接在电路板的侧面。

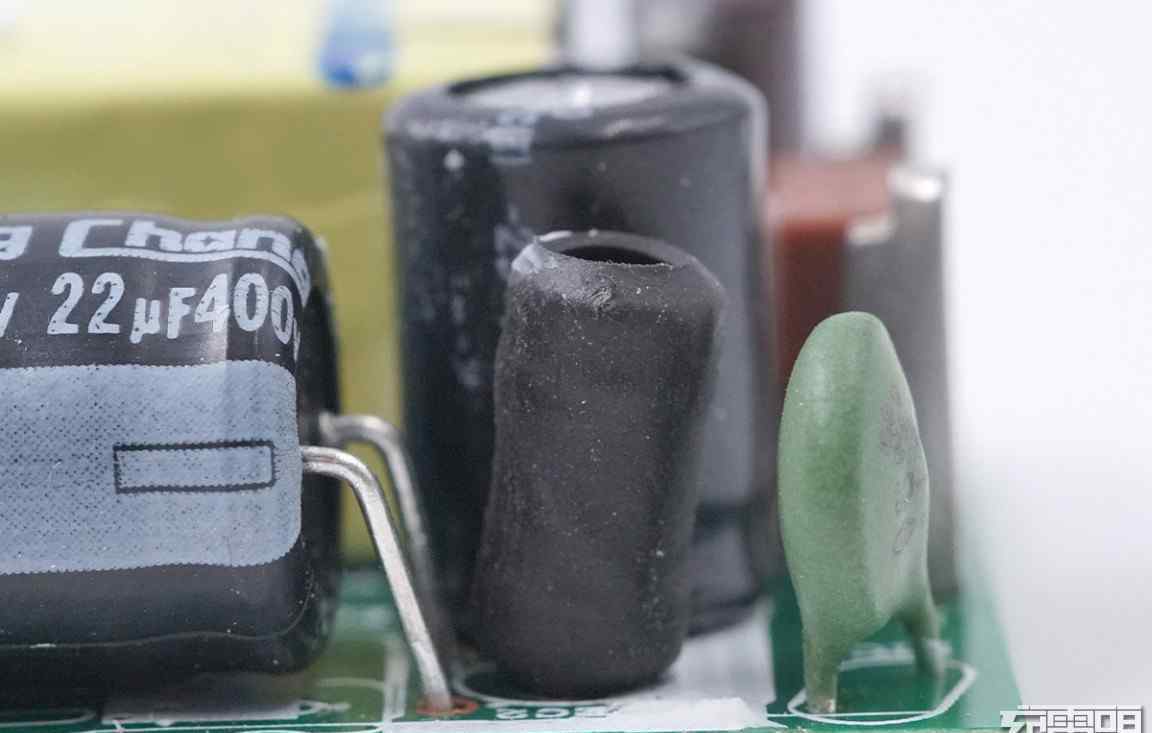

I形感应器特写，覆盖有热收缩管。

去掉I型电感，旁边是初级滤波电解电容。

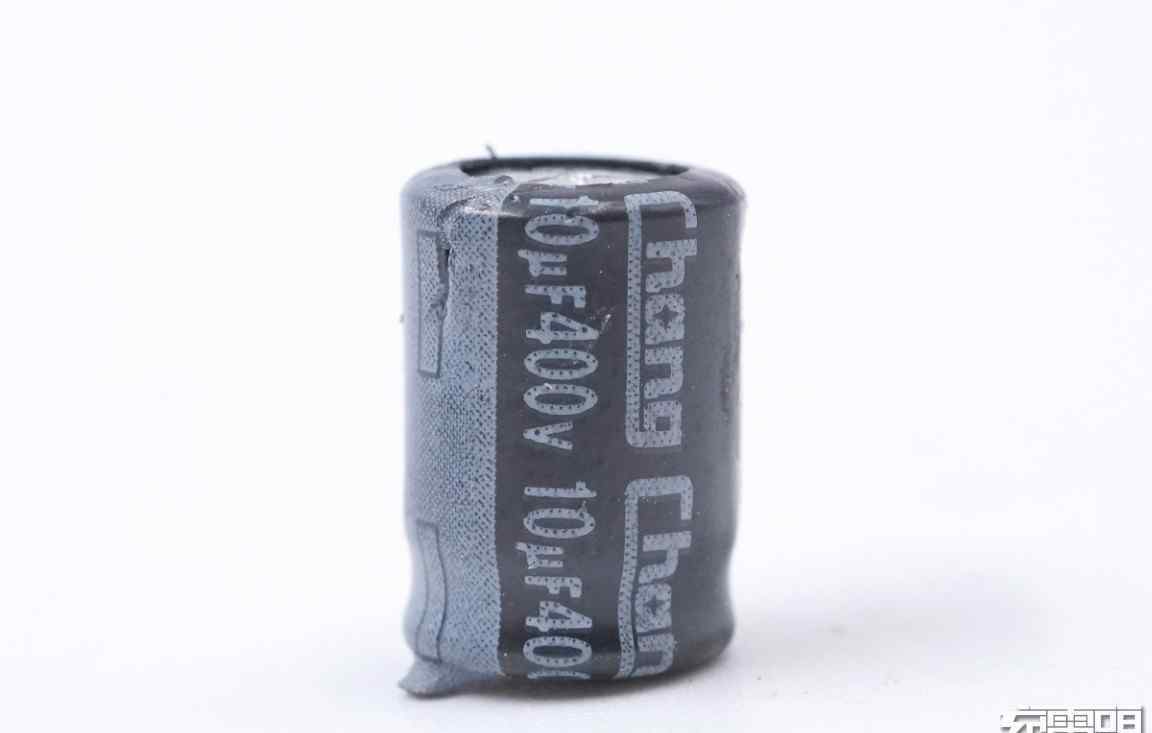

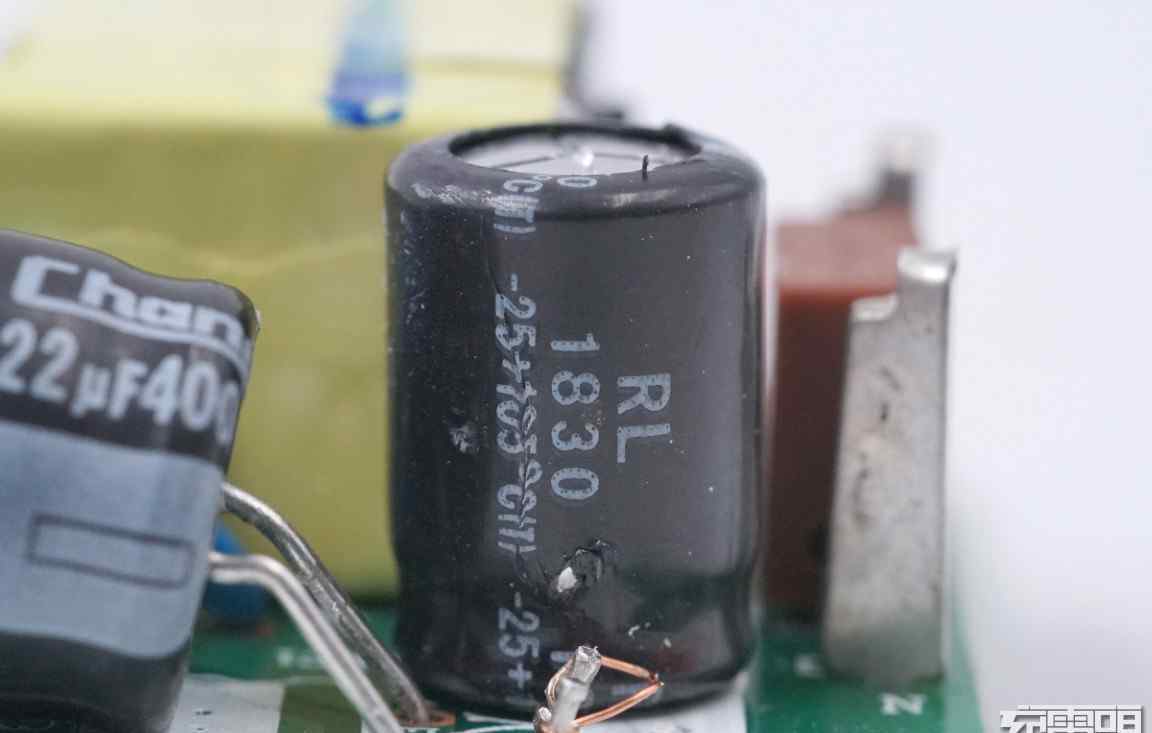

初级滤波电解电容400 V，10 μ F，来自常州华为电子。

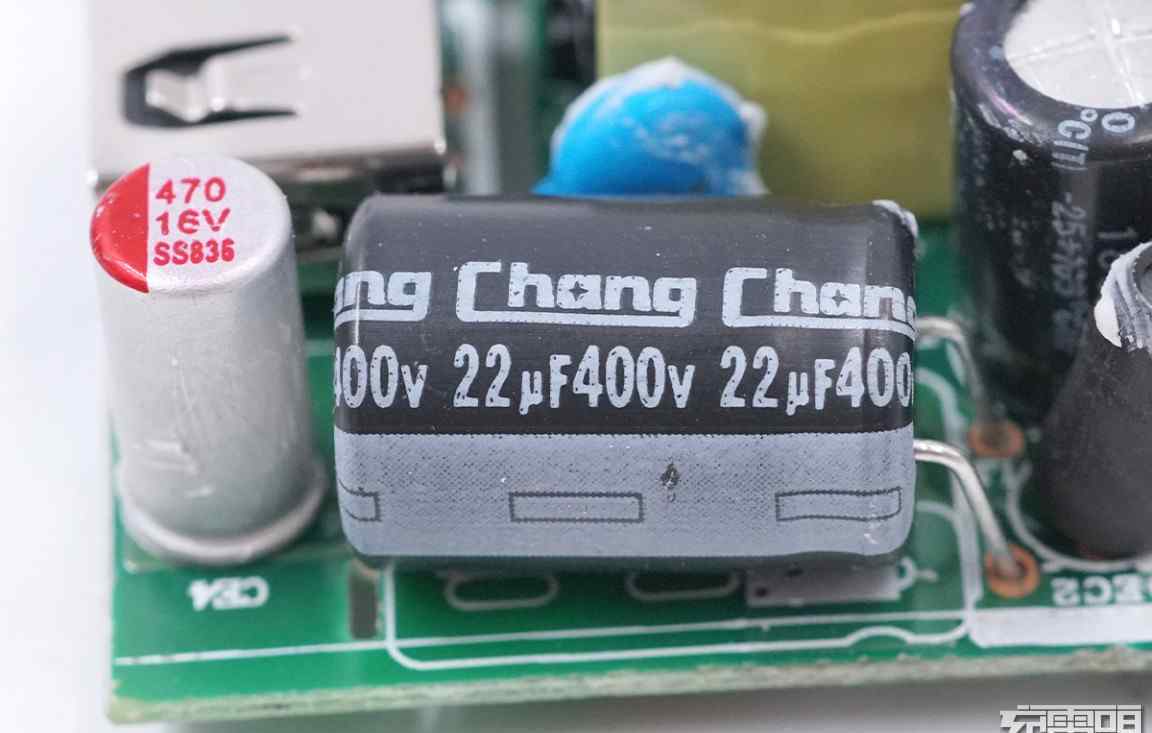

另一个初级滤波电解电容也是常州华为电子的，规格是400 V 22 μ F，两个电解电容并联，总共32μF..

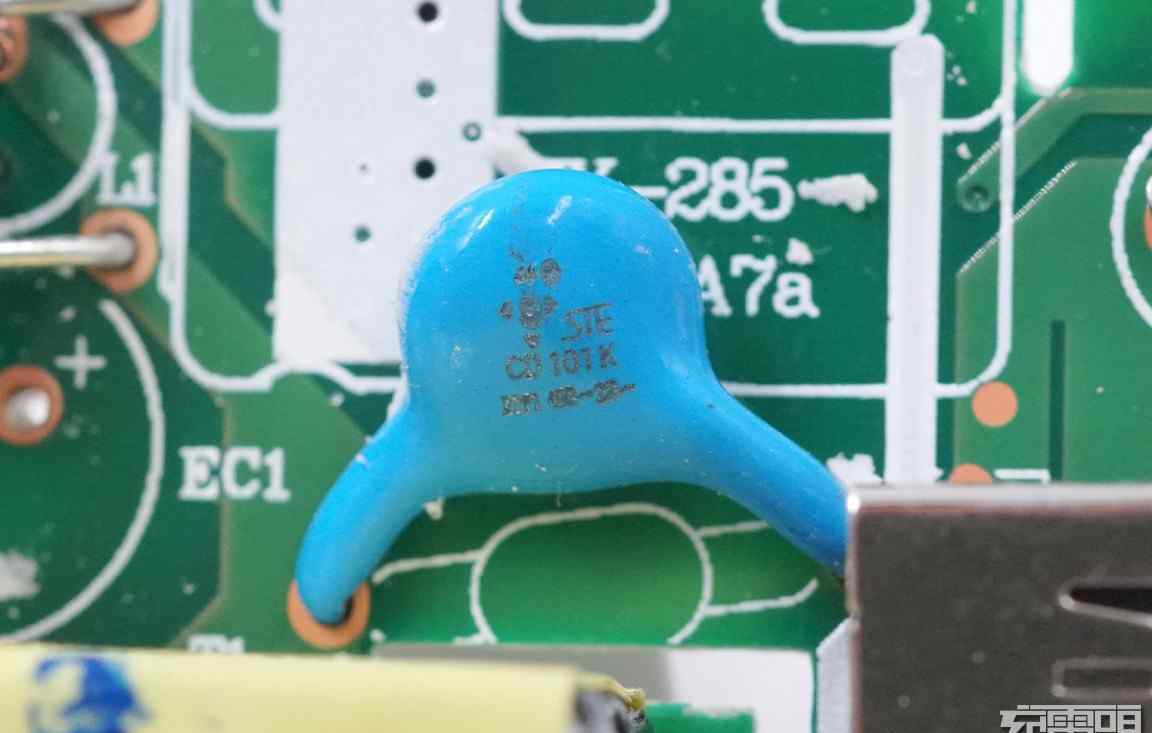

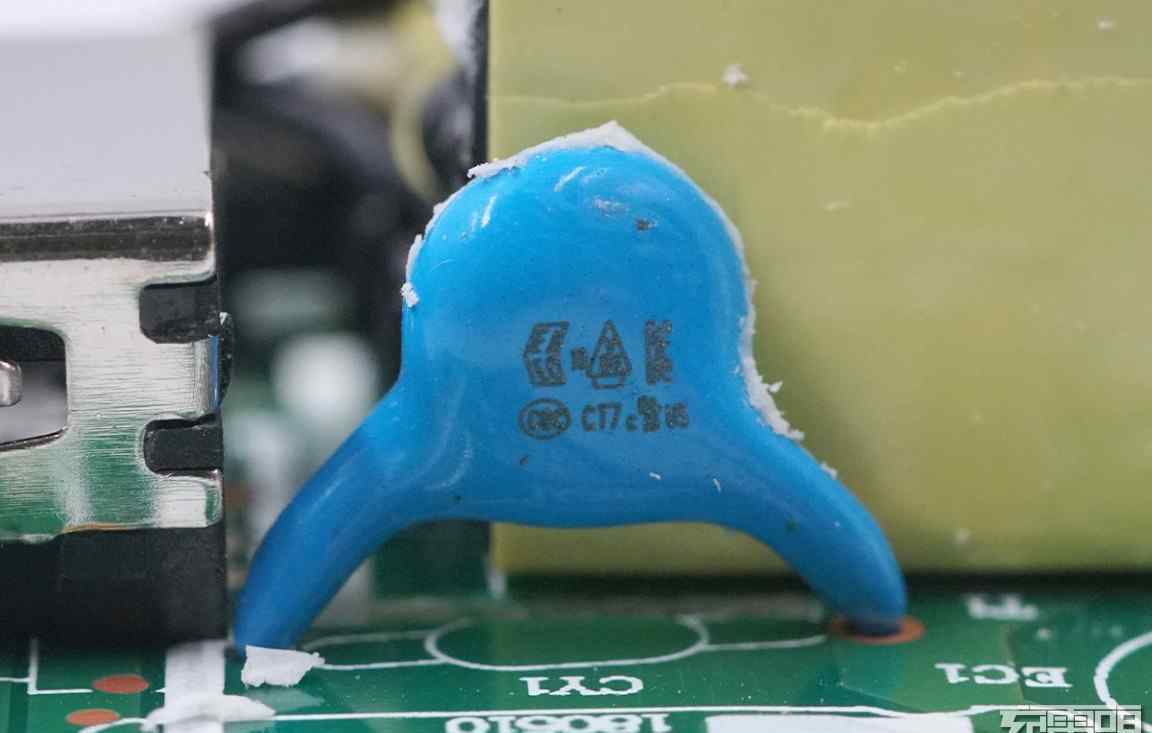

蓝色Y电容跨接在初级和次级之间，用于输出抗干扰。

y电容来自STE松田电子。

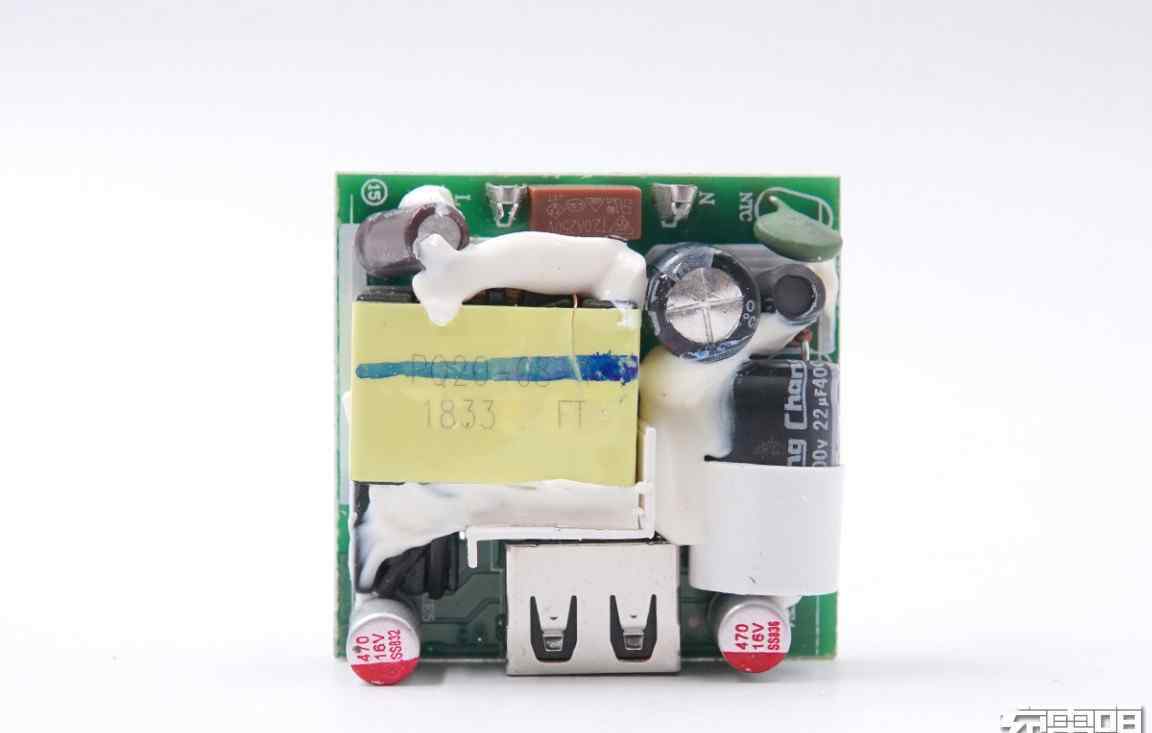

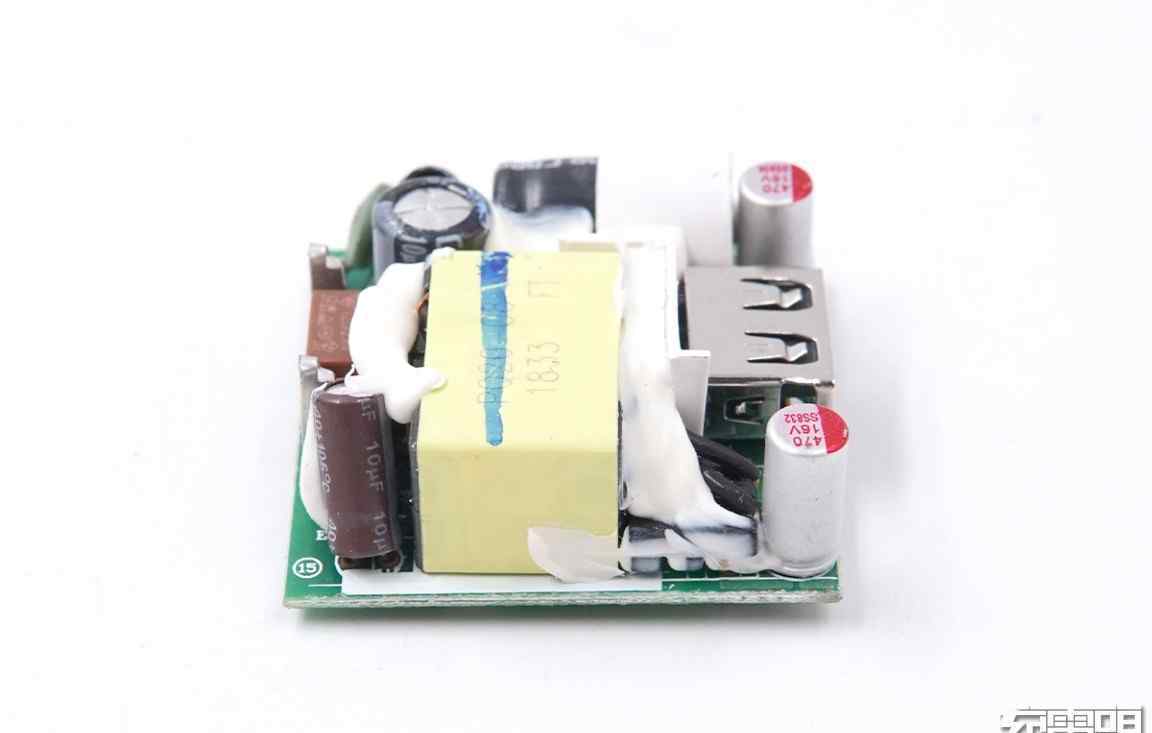

另一侧中间位置是一个开关变压器。

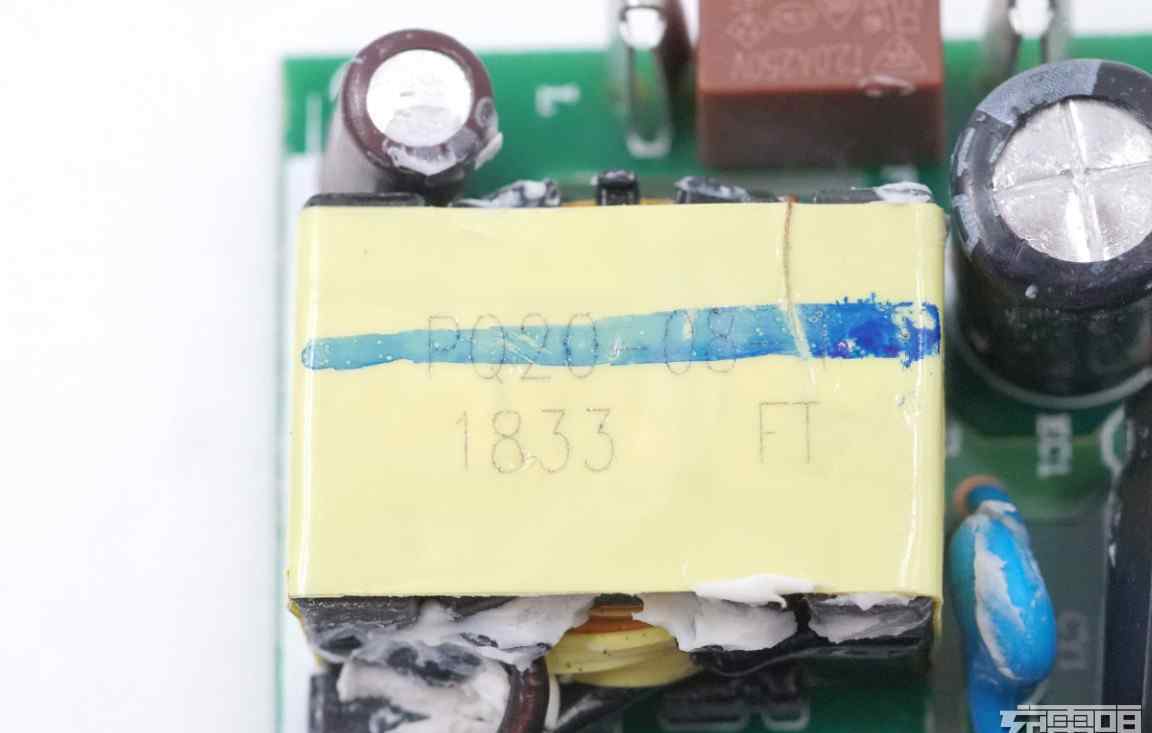

变压器用绝缘胶带包裹，顶部有信息编码。

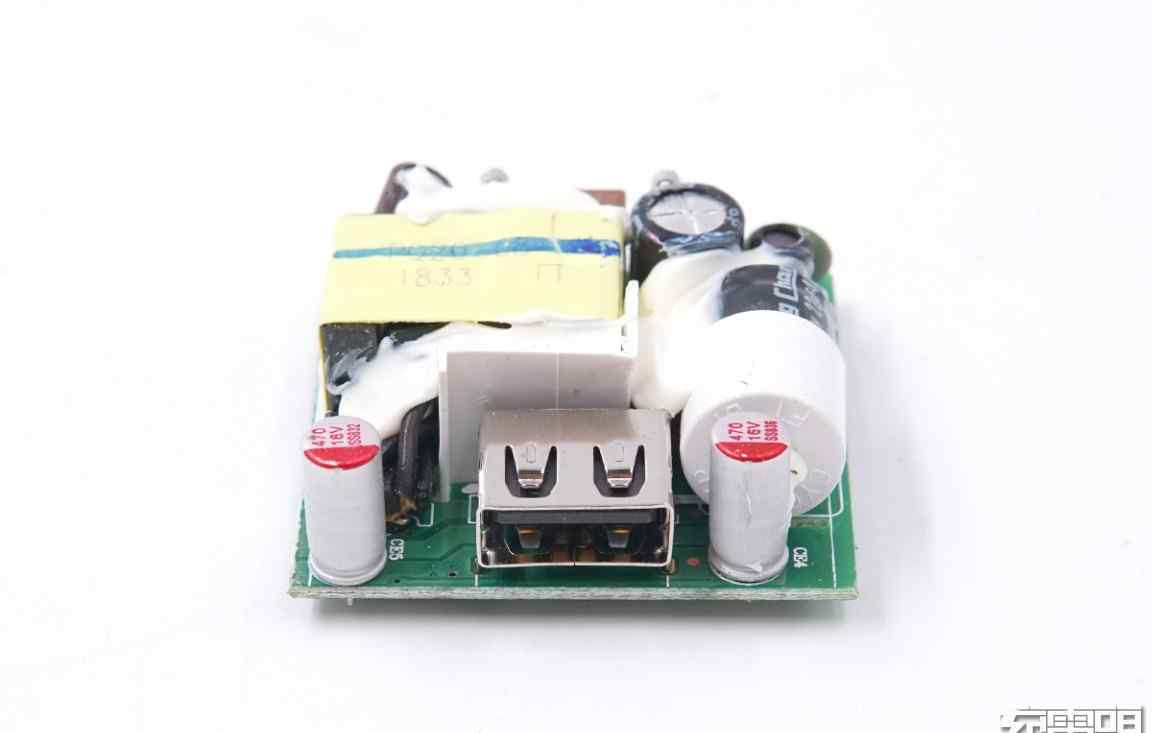

输出端子接口母座焊接有过孔，输出滤波固体电容焊接在两侧。

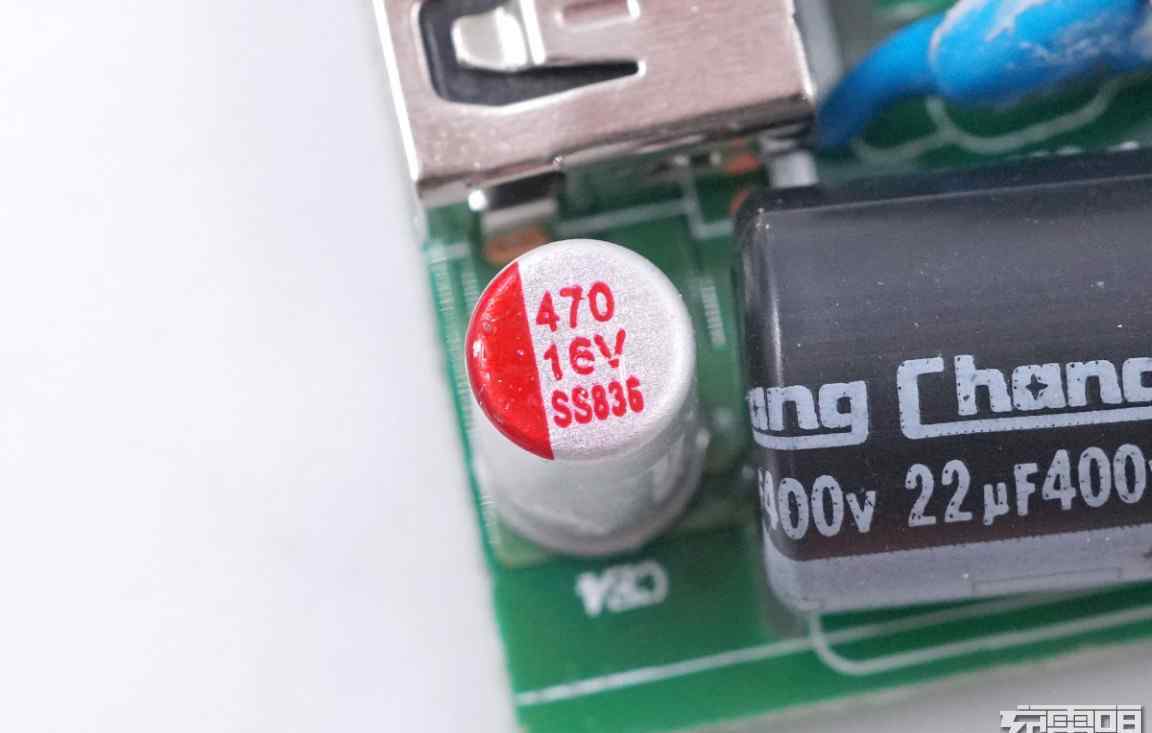

带输出滤波器的固态电容特写，规格为16V 470μF，来自扬州圣阳电子。

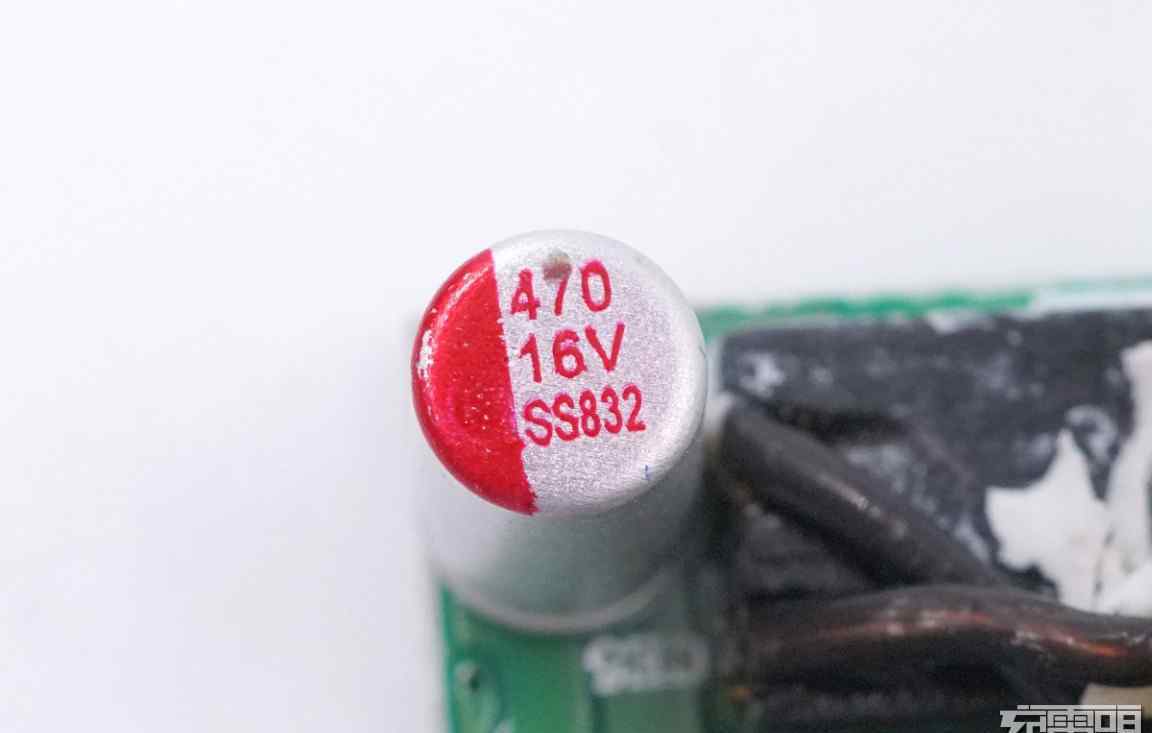

另一个也是扬州盛阳电子的输出滤波固体电容，规格16V470μ F。

USB-A母座特写，通过焊接。

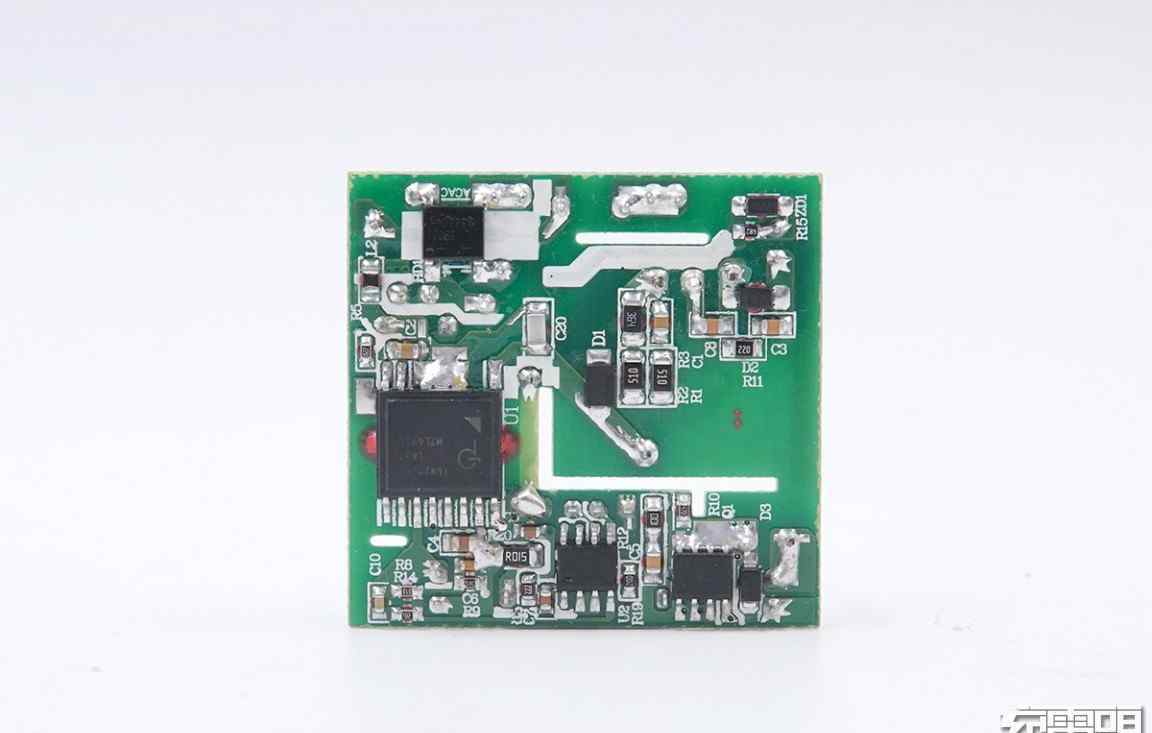

看PCB板背面，板的两端都有刻字空，用来放置绝缘板。我们来看看每个芯片的信息。

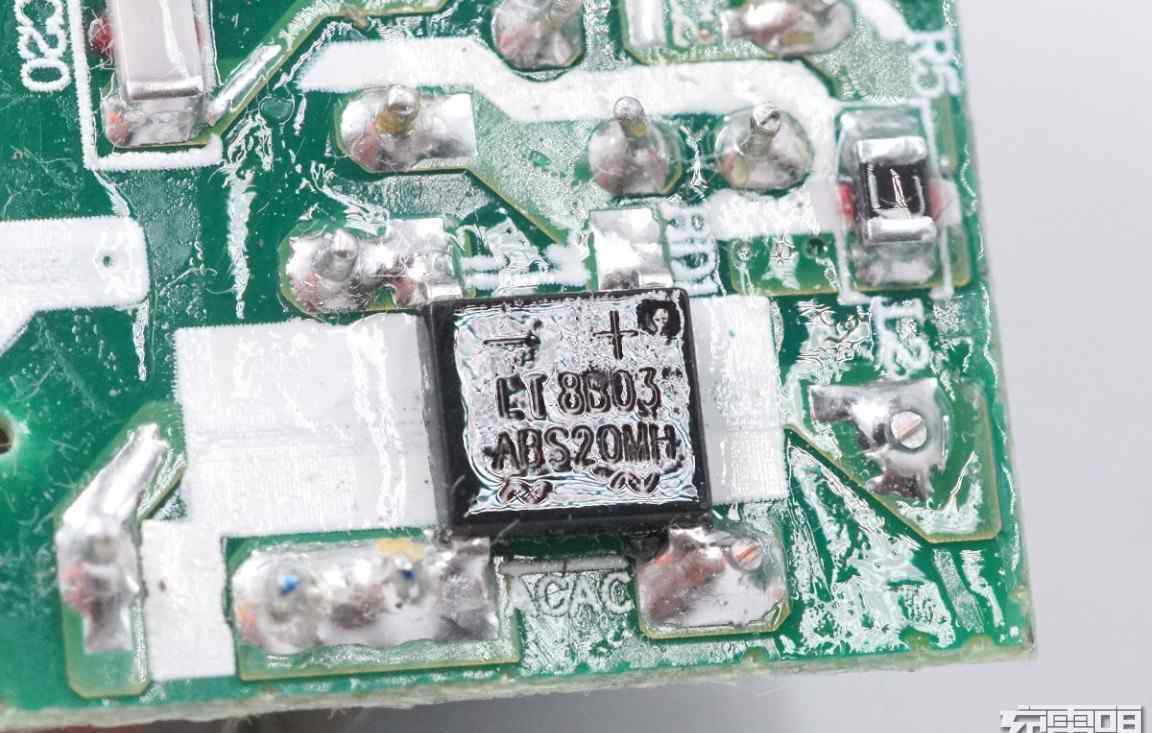

输入ABS20MH整流桥。

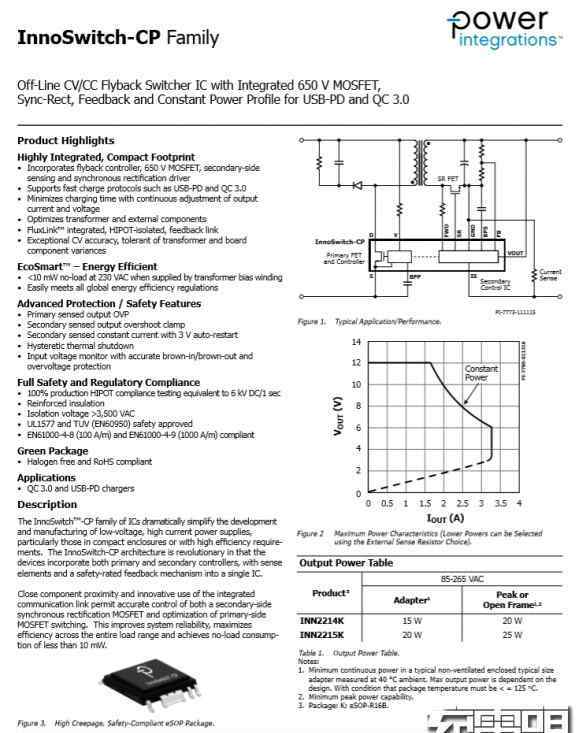

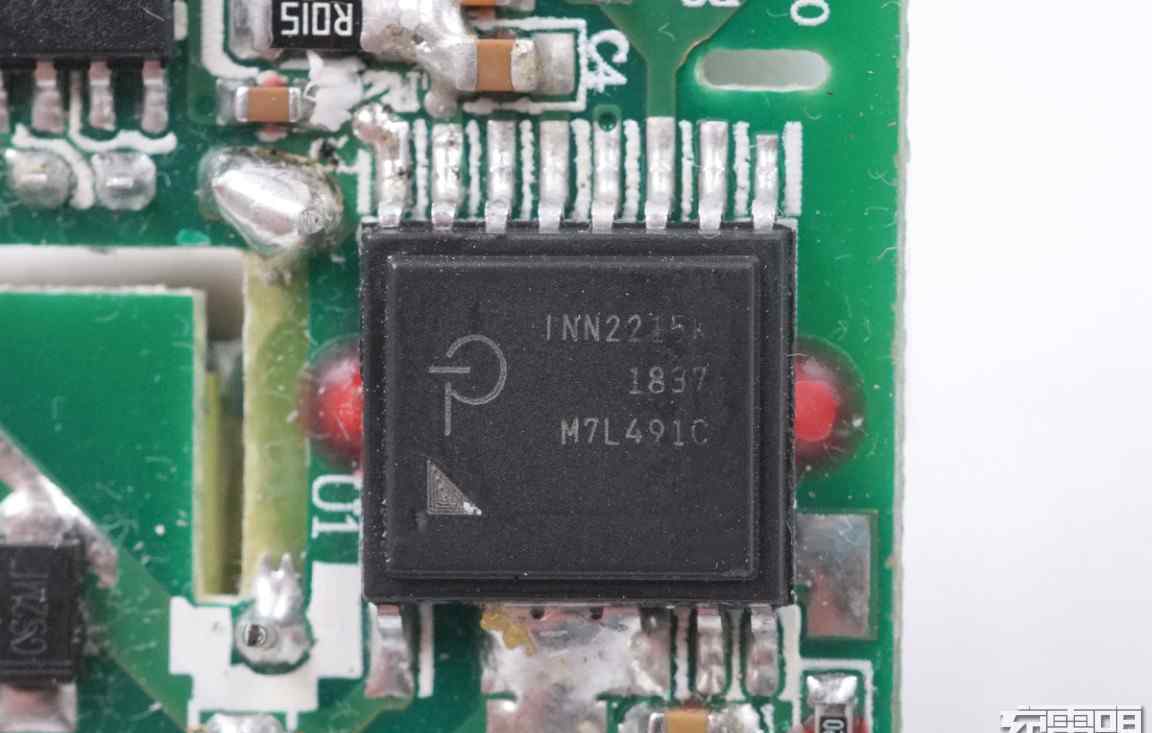

来自PowerInt公司的inn switch-CP系列芯片INN2215K。INN2215K是一款离线CV/CC反激式开关集成电路，集成了650V MOSFET、Sync-Rect反馈以及针对USB-PD和QC 3.0的恒功率分配图，大大简化了低压大电流电源尤其是小尺寸高效率电源的开发制造。

芯片支持USB PD和QC3.0快速充电协议，隔离电压大于3500 VAC，UL1577和TUV (EN60950)安全认证，EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)兼容，主要用于QC 3.0和USB PD充电器

根据充电头网络，使用该芯片的产品包括诺基亚7原装充电器AD18-WU、小米6电源适配器、紫米APB01双模智能充电器、DVE一体机快速充电充电器、ZMI紫米六位延长线插座CX05等。

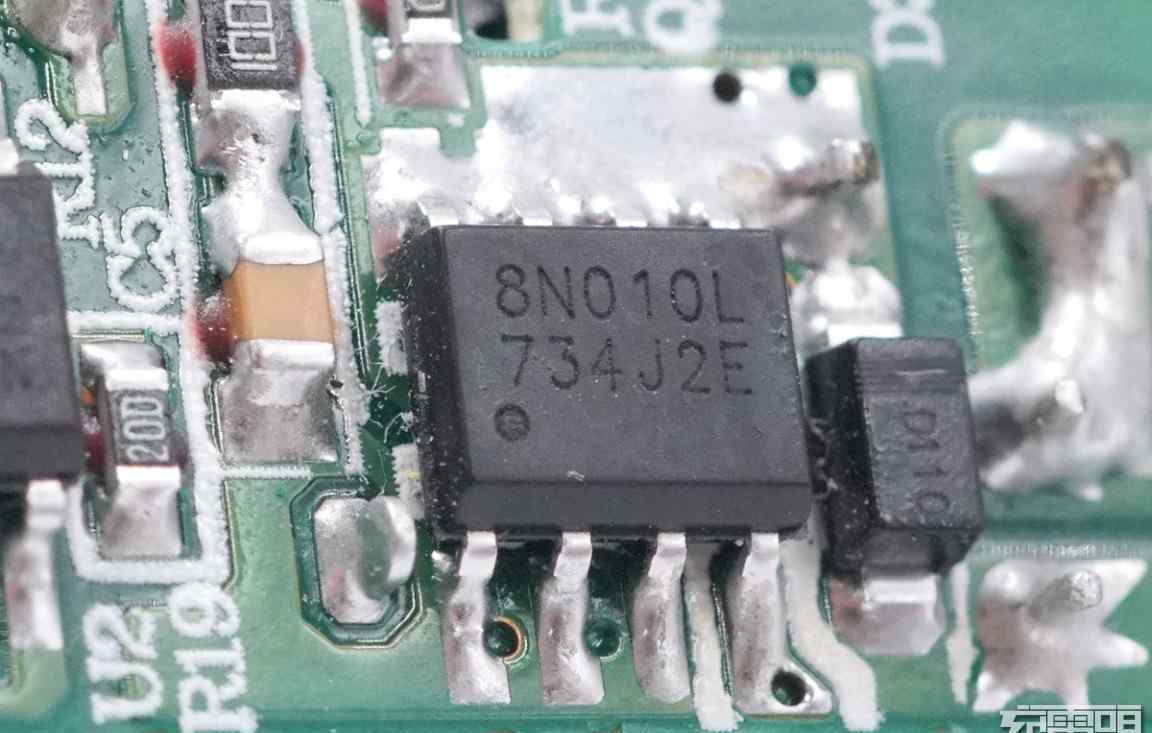

亚太经合组织福鼎的二次同步整流MOS，型号AP8N010LM，n MOS，耐压80V，导通电阻10mΩ，右并联肖特基二极管，提高轻载效率。

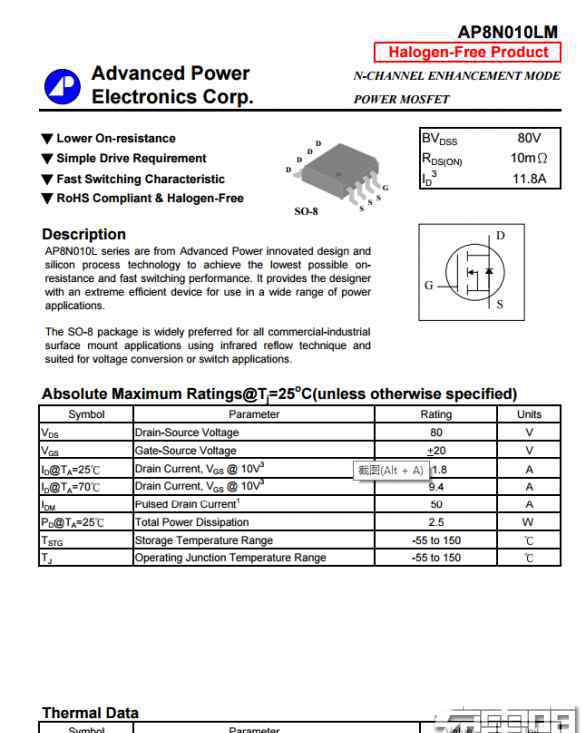

福鼎AP8N010LM数据信息。

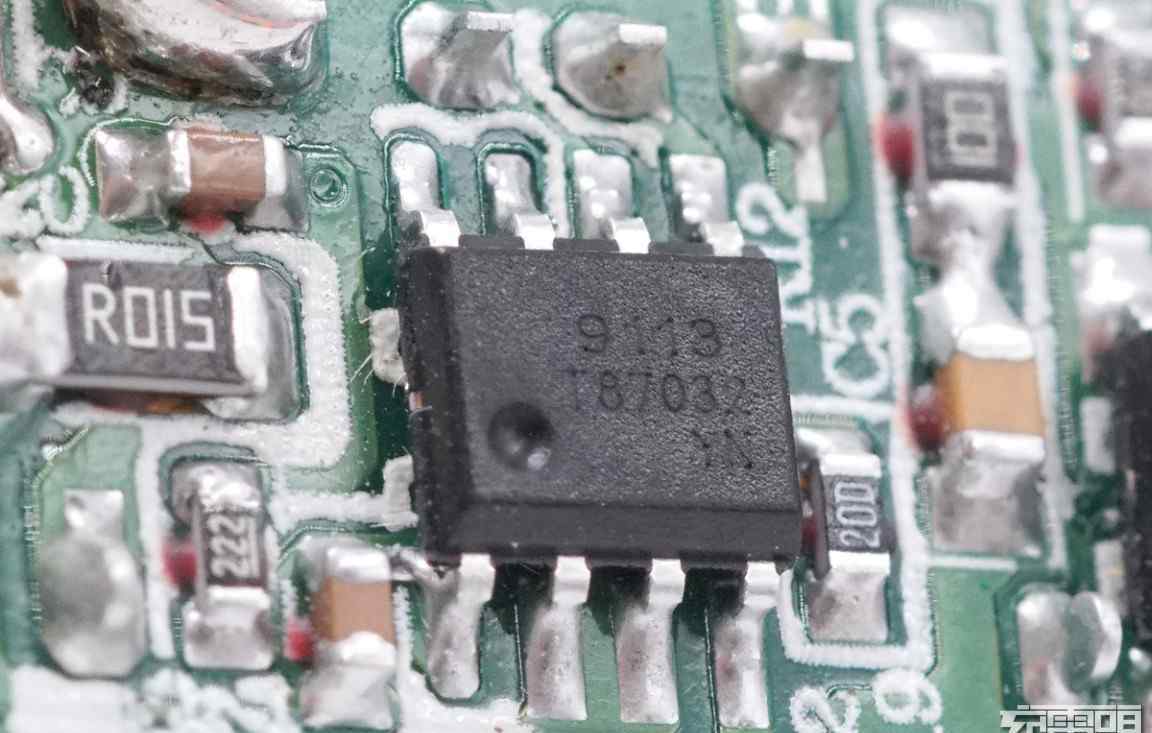

较早通过QC3.0认证(UL认证号:4787624668-2)的宝思信威协议识别芯片PS9113，功耗超低。

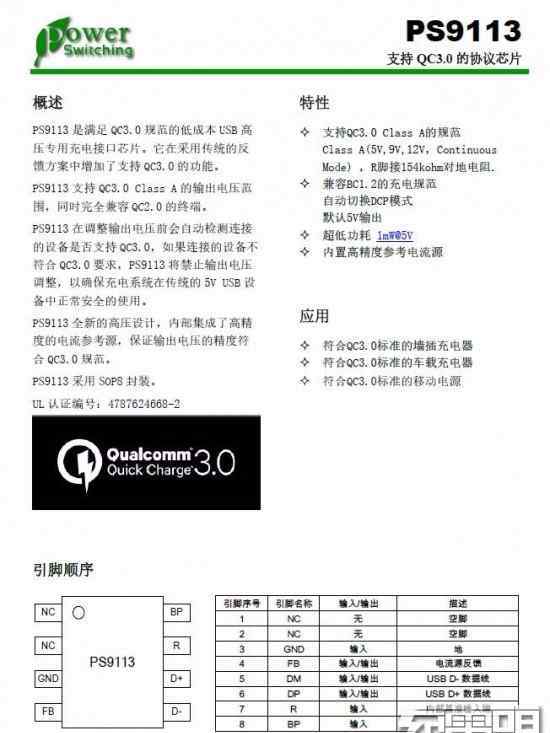

宝思信微PS9113信息。

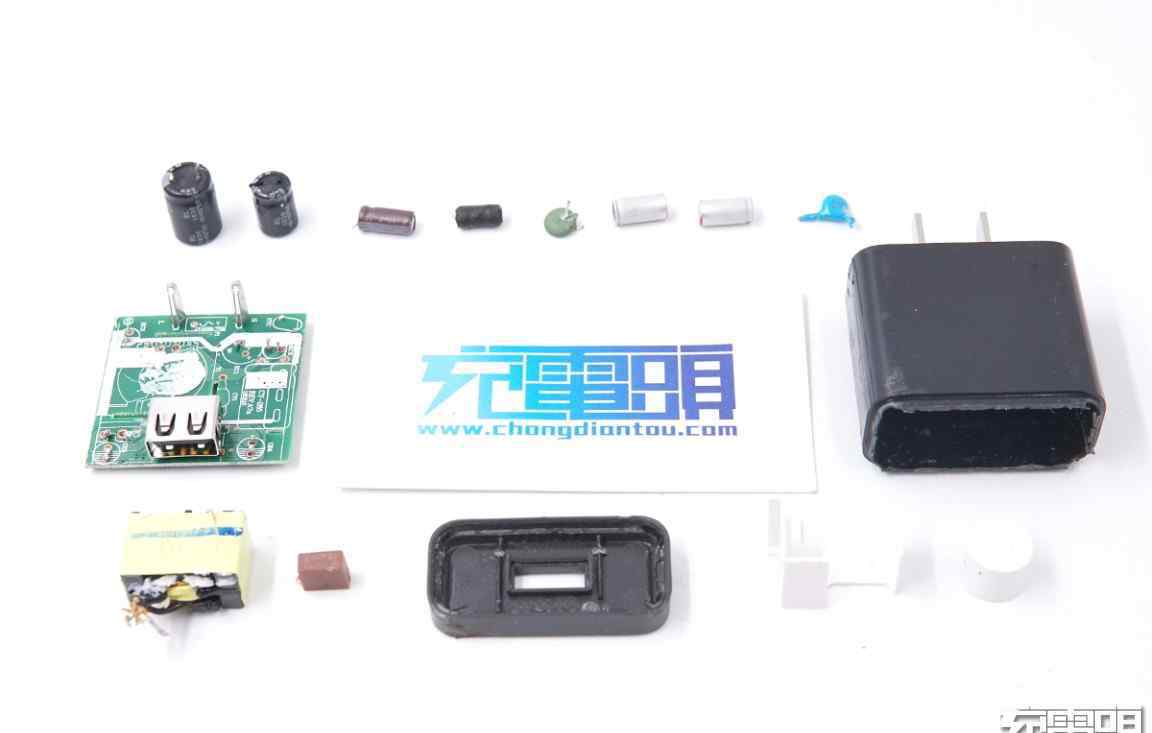

全部拆卸完毕，拍全家福。

充电头网络拆卸总结

18W快速充电充电器Black Shark采用两级设计，表面经过抛光烘焙，两侧之间有曲线过渡，平整好用。a口支持QC2.0/3.0快充协议，18W快充电源能满足日常充电需求。充电器内置PI高度集成的INN2215K芯片、福鼎的二次同步整流MOS AP8N010LM和宝思信微协议IC PS9113。输出由固态电容滤波，纹波小。变压器周围放置绝缘板，并注入大量胶水，以增强内部稳定性。
