a0图纸尺寸 工程图纸制图方法

1.1工程制图步骤

1.1.1根据正投影法(吊顶平面应采用镜面投影法)，所有实体应采用首角画法绘制；

1.1.2按规定的适当比例放大或缩小画框；

1.1.3修改框架中的部分文本；

1.1.4进行尺寸标注和文字描述。

1.2图纸框架、图纸宽度和比例

1.2.1图框

1图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框。设计时必须采用本标准中规定的最新标准框架。除招标文件有特殊要求外，不得使用其他框架，框架中需要补充的内容应填写完整。每个项目的同一框架必须完全一致。

2施工图框架中表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及会徽、工程名称、工程编号、图纸名称、设计、审核、批准、规模、页码、图纸编号、修改序号等17项。

3.加工图框共14项，如公司名称及会徽、项目名称、图纸名称、设计、审核、批准、日期、图号、比例尺、页码等。

4.一般框架都要用“索引”来引用。

5使用“插入”法参照图框，不要分解图框。

6画框比例应与图纸比例一致，采用整数比例。

7不要改变画框中各部分的颜色和线型。

8标准方案图和施工图框架有A0、A1、A2、A3横格式，图图框架有A3、A4横格式和A4竖格式。

1.2.2图纸格式

1各种图纸尺寸(高度×宽度)的标准是:

A0—841×1189，边框尺寸距边缘尺寸10，装订线尺寸25；

A1—594×841，画框尺寸距边缘尺寸10，装订线尺寸25；；

A2—420×594，边框尺寸从边缘尺寸算起为10，装订线尺寸为25；

A3—297×420，画框尺寸距边缘5，装订线尺寸25；

A4-210× 297，画框尺寸离边5，装订线尺寸25。

2图纸短边不加长，A3-A0长边可以加长，其中A3和A1加长210的倍数，A2和A0加长149的倍数。

3一般A3-A0图纸采用横格式装订，A4图纸采用竖格式装订，投标方案图和施工图采用A3横格式装订，加工图和存档图采用A4竖格式装订。

4.方案图和施工图建议采用A1、A2、A3格式打印，其中封面、目录、设计说明采用A3格式打印，加工图建议采用A4格式打印，必须使用设计部门统一的标准图框。

1.2.3图纸比例

1共同比例

缩小比例:1: 1，1: 2，1: 5，1: 10，1: 20，1: 50，1: 100，1: 150，1: 200，1: 500，1: 1000

放大比例:5: 1，4: 1，2.5: 1，2: 1

2可用比率

1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600

3.建议放大图纸输出的图纸和框架

序列号

图纸名称

输出视图框架

画框放大比例

一个

封面、图纸目录、设计规范

A3号

1:1

四

平面图、立面图和剖面图

A1、A2、A3

1:20、1:50、1:100、1:200、1:500

六

网格详细信息

A1、A2、A3

1:5、1:8、1:10、1:20

八

节点图

A1、A2、A3

1:1、1:2、1:4、1:5、1:8、1:10

九

预埋件图和编号图

A1、A2、A3

1:20、1:50、1:100、1:200、1:500

11

加工图和装配图

A3、A4

1:1、1:2、1:4、1:5、1:8、1:10

12

剖面模型图

A3、A4

2:1、4:1、5:1、1:1、1:2、1:4、1:5

4.绘图比例优先于普通比例；一张图纸应选择一种比例尺，同一张图纸可根据专业制图的需要选择两种比例尺；比例尺要标注写在标题栏，没有标题栏的要标注写在图片名称右侧。文字的基准线要平，比例尺的高度要比图片名称小一两个。

[OT_page]

1.3线型、笔宽和电脑图层设置

1.3.1画线标准

1图形线条的宽度(b)(mm):

行名

线宽比

线宽组

粗线期

b

2.0

1.4

1.0

0.7

0.5

0.35

中厚线

0.5b

1.0

0.7

0.5

0.35

0.25

0.18

细纹

0.25b

0.5

0.35

0.25

0.18

2机械制图的画线标准

代码号

名字

线形

地块线宽度

普遍应用

01

全系列

粗线

A

b

可见轮廓线，可见过渡线

细线

B

b/4

尺寸线、尺寸线、剖面线、折弯线、引线和辅助线

02

虚线

F

b/4

不可见轮廓线，不可见过渡线

04

虚线

用细点画线

G

b/4

轴线、对称中心线、轨迹线

用粗点画线

J

B

表示具有特殊要求的线条或表面的线条

05

双点画线

K

b/4

相邻辅助零件的轮廓、极限位置、假想投影

基本线型变形

波浪线

C

b/4

断裂边界线，剖面和视图之间的边界线

图形和线条的组合

双折线

D

b/4

断裂边界线

3建筑制图的画线标准

代码号

名字

线形

地块线宽度

普遍应用

01

全系列

粗线

b

在平面图和剖视图中截取的主要建筑结构或构件的轮廓线

建筑立面外走廊线

在建筑结构详图中，主要部分的轮廓线被切断

在建筑构件详图中，构件的外轮廓线

中等实线

b/2

平面图和剖面图中切割的辅助建筑结构或构件的轮廓线

建筑平面图、立面图和剖面图中建筑配件的轮廓线

建筑结构详图和建筑构件详图中的一般轮廓线

细线

b/4

小于b/2的图形线、尺寸线、延长线、图例线、索引符号和高程符号等。

02

虚线

中间虚线

b/2

建筑结构和构件中的不可见轮廓线、平面图中的起重机轮廓线以及待扩建建筑的轮廓线

细线

b/4

图例线，不可见的轮廓线小于b/2

04

虚线

带有细点的线条

b/4

定位轴、对称线、中心线

用粗点画线

B

起重机轨道线

05

双点画线

/4

原始结构的轮廓

基本线型变形

波浪线

b/4

没有必要在结构层面上画一条完整的折线或一条折线

图形和线条的组合

骨折线

b/4

不需要画一个完整的断开边界

1.3.2计算机图层和绘制线设置标准

1计算机图形学的线宽b选自0.5mm线宽组的线宽系列中的1.0(特粗线)、0.7(粗线)、0.5(粗线)、0.35(中厚线)、0.25(中厚线)、0.18(细线)、0.13(细线)。

2机械制图的计算机图层和图纸的设计应按表中的规定执行

序列号

图层名称

图层名称代码

颜色

线形

线宽

注意

A2-A4

A0-A1

一个

0

7(白色)

0.18

0.25

相框

2

标记

通灵塔

1(红色)

连续的

0.13

0.25

维度、指引线、索引

三

字符

五庄观

2(黄色)

仿宋GB2312

除尺寸外的所有文本

四

中线

富康电喷

1(红色)

中心

0.13

0.18

定位轴，对称线

五

细线

xx

6(洋红色)

隐秘的

0.13

0.18

轮廓

六

填满

油槽车(Tank Car)

4(绿色)

连续的

0.13

0.18

图例填充

七

折线

零缺陷

101(浅绿色)

连续的

0.13

0.18

波浪线，双折线

八

双虚线

嘘

9(浅灰色)

DIVIDE2

0.13

0.18

假想线

九

轮廓(基础)

圣人

5(蓝色)

连续的

0.40

0.50

轮廓

10

粗虚线

荣誉勋位爵士

8(深灰色)

中心

0.40

0.50

表示具有特殊要求的线条或表面的线条

3建筑图纸的计算机层和线的设计应按表中的规定进行

序列号

图层名称

图层名称代码

颜色

线形

线宽

注意

A2-A4

A0-A1

一个

0

7(白色)

连续的

0.18

0.13

相框

2

标记

通灵塔

1(红色)

连续的

0.13

0.25

维度、指引线、索引

三

字符

五庄观

2(黄色)

仿宋GB2312

除尺寸外的所有文本

四

中线

富康电喷

1(红色)

中心

0.13

0.18

中心线、定位轴和对称线

五

细线

xx

6(洋红色)

隐秘的

0.13

0.18

轮廓线，尤其是窗口细节的开口线

六

填满

油槽车(Tank Car)

4(绿色)

连续的

0.13

0.18

图例填充

七

配件

沙俊春

4(绿色)

连续的

0.13

0.18

配件、芯管和预埋件

八

折线

零缺陷

101(浅绿色)

连续的

0.13

0.18

波浪线、双折线、次要线

九

双虚线

嘘

9(浅灰色)

DIVIDE2

0.13

0.18

假想线

10

中等实线

用户

7(白色)

连续的

0.25

0.35

平面图和剖面图中切割的辅助建筑结构或构件的轮廓线

建筑平面图、立面图、剖面图中建筑配件的轮廓线、立面网格线。

建筑结构详图和建筑构件详图中的一般轮廓线

11

轮廓层

容抗

3(绿色)

连续的

0.25

0.35

钢和铝型材、花岗石等。

12

中间虚线

正版

40(橙色)

连续的

0.25

0.35

建筑结构和构件中的不可见轮廓线、平面图中的起重机轮廓线以及待扩建建筑的轮廓线

13

基础

圣人

5(蓝色)

连续的

0.40

0.50

节点图的具体边界、立面图的角线和轮廓线、平面图的主体结构

14

指

裁判

8(灰色)

连续的

存储参考线

4画框线、标题栏框线和标题栏网格线的线宽分别为0.7毫米、0.13毫米。立面图的楼层线为0.7毫米..

在一套图纸中，5点钟处画的线段和双点划线的长度和间隔应相等或相似。

1.4文本和尺寸

1.4.1文本注释

1.图纸上的汉字应采用国家正式公布实施的简化字，书写的文字、数字或符号应笔画清晰、字体正确、排列整齐；标点符号清晰正确。

2图纸和说明中的汉字应采用长仿宋风格，字符的字符高度应从以下系列中选择:3.5、5、7、10、14、20毫米(如果使用较大的字符，其高度将按1.414的比例增加)；宽度是高度的0.7倍。

3.文字标注要尽量详细，尤其是对材料、工艺、安装质量、定位、阅读索引等的描述。

4所有文字标签的文字样式名称为仿宋体(HS)，字体名称为仿宋体GB2312，字体样式常规，宽高比为0.7，高按相关规定执行，倾角为0。

5图框和图纸中的文字高度(单位为毫米)如下

一张

表A0

表A1

活页A2

地图A3

A4纸

图框中文本的高度

七

五

五

3.5

3.5

绘图中文本的高度

七

五

五

3.5

3.5

6导向文字标签应放在引出线的前面或后面，排列整齐，分布均匀。文本标签的引出线由AUTOCAD命令LEADER生成，引出线前面有箭头。引出线的主要形式是前段倾斜，后段平直，三个以上的标签尽量均匀地放在一起。文本应该标记在附近。

7文字标注中同时出现汉字和数字时，数字应尽可能排列在上面或前面。

对于8节点图中的“室外”标记和平面图中的立面标记，文字应放在矩形框中。

1.4.2尺寸标注

1.尺寸线和尺寸线应用0.18毫米宽的细实线绘制。

2尺寸线应平行于待注射图案的轮廓线，并距图案轮廓线7毫米以上。

3.尺寸线起点应距图案轮廓2 mm以上，终点应超出尺寸线2mm，建筑图案尺寸起止符号为与尺寸线倾斜45°的粗实线，宽0.5mm，长1.5mm机械图的起止符号为0.7× 2.5 mm的实心箭头。

4.字符尺寸为2.5毫米高，距离尺寸线1毫米。它们应平行于尺寸线放置并居中。

5.标记圆弧尺寸的起止符号应采用箭头。

6同一排尺寸的尺寸线起始端应在平行于尺寸线的同一直线上，尺寸线应在同一直线上。

7相互平行的尺寸线应按照尺寸从小到大的顺序，从靠近到远离注射图案的轮廓线进行标记。相邻平行尺寸线相距10毫米。

8用0.7×3.5毫米的实心箭头标出斜坡的坡度，箭头指向下坡方向

9连续排列的等长尺寸应以“数量×等长尺寸=总长度”的形式标注

10长度和尺寸数字应以毫米为单位，并应注意小数点后第一位，尾部应截断为零。角度尺寸数字应以度为单位，并应写到小数点后第三位，尾部应截断为零

11标高符号用等腰直角三角形表示，其顶端应标明需要标注的标高位置。标高符号用0.13毫米宽、3毫米高的细实线绘制。立面文字采用标准字体，字高3.5mm，应写在立面符号的直边和反面延长线上。标记位置不够时，可以加引线；立面图以米为单位，标注到小数点后第三位，尾部不得截断为零。零点标高标注为0.000，零点以上标高不标注“+”；当在图纸的同一位置标明多个标高时，标高编号按标高从小到大的顺序自下而上排列，间距为5毫米。

12钢结构的尺寸标注

(1)窗口的名称代码是c。

(2)图例中，横截面显示左外右内，平面显示底外顶内。

(3)立面图中的对角线表示窗户的开启方向，实线向外开启，虚线向内开启，开启方向线相交的一侧为安装铰链的一侧。

(4)在小比例尺制图中，平面和剖面的窗线可用单粗实线表示。

(5)标高应根据实际情况绘制。

(6)根据门窗细部中的外视图进行绘制。

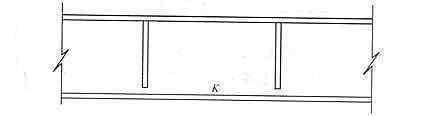

(9)对于图样中的长角焊缝，焊缝尺寸值K可以直接标注在角焊缝旁边，无需引出线。

(10)熔透角焊缝的符号是一个黑化的圆圈，画在铅丝的转折处。

(11)局部焊缝应如图所示进行标记。
