工业连接器 工业连接器如何分类

现在的工业系统包含大量的电气元件和设备，从PCB电路板和传感器，到驱动器和电机，再到工业计算机、电气柜，甚至生产线和机器，通常需要连接在一起才能工作。在这个过程中，各种类型的工业连接器实际上起着非常重要的作用，如:承载电源、传输控制信号、连接设备之间的数据通信等。可以说没有工业连接器，物联网，智能制造，工业4.0等。都是无用的。

不要低估工业连接器。虽然小，但是包含的技术不简单。一方面，电气连接的可靠性直接决定了设备系统的性能；另一方面，面对各种应用场景，工业连接器的分类极其复杂。这实际上给我们日常的产品开发和系统集成带来了一些困难。

所以，从本期开始，我们就邀请工业连接器领域的大咖大牛，用一种简单的方式帮助大家了解工业连接器技术。

首先从连接器的定义和分类入手，谈谈连接器产品模型命名的基本规则。

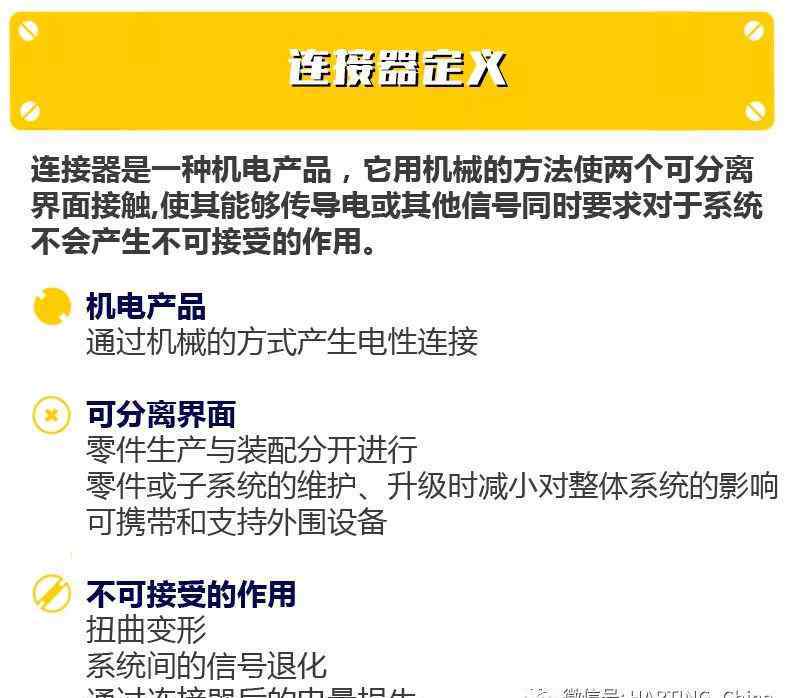

任何电气系统都必须以电流作为信号或能量的载体，并通过导体之间的接触将其从一个导体传递到另一个导体。导体之间的接触方式称为电接触，连接器是完成电接触任务的那种，涵盖了“电源”、“信号”、“数据”三条生命线。

形象地说，连接器是承载电流或信号连接功能的“桥梁”。虽然只是一个组成部分，但却起着至关重要的作用。

到目前为止，连接器还没有统一的分类标准，新的应用领域不断涌现，结构日益多样化，很难用固定的模式对连接器进行分类和命名。尽管如此，一些基本的分类原则仍然有效。我们先来了解连接器分类的前提条件。

1.根据电子设备内部和外部连接的功能，互连级别分为6层:

第一层：元件对封装的相互连接；第二层：封装对电路板的相互连接；第三层：板对板的相互连接；第四层：组件对组件的相互连接；第五层：组件对输入输出接口的相互连接；第六层：系统对系统的相互连接。

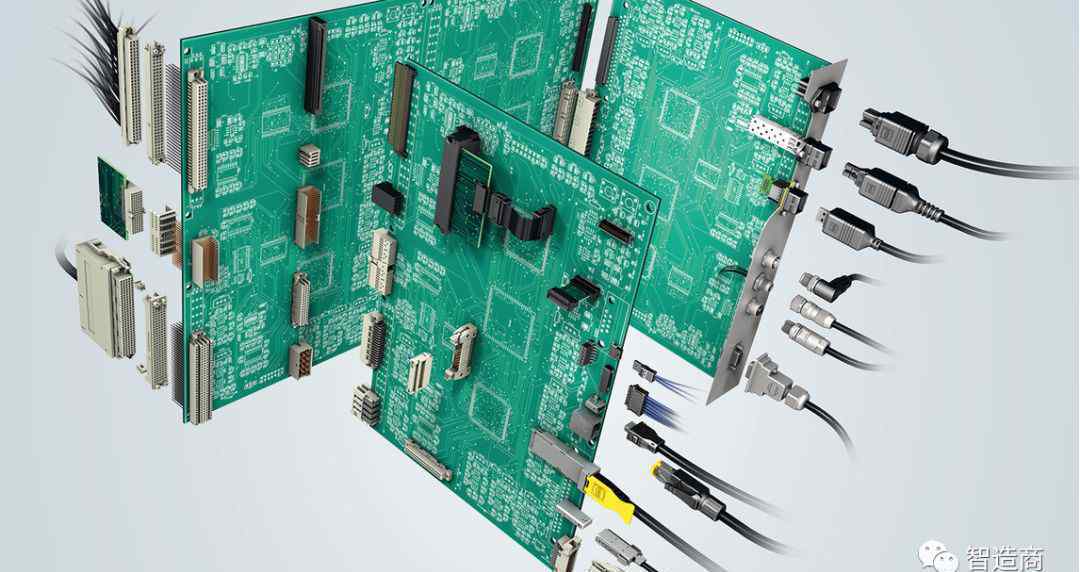

连接器按结构分类

2.根据结构分类:

板到板连接器；板到线连接器；线到线连接器。

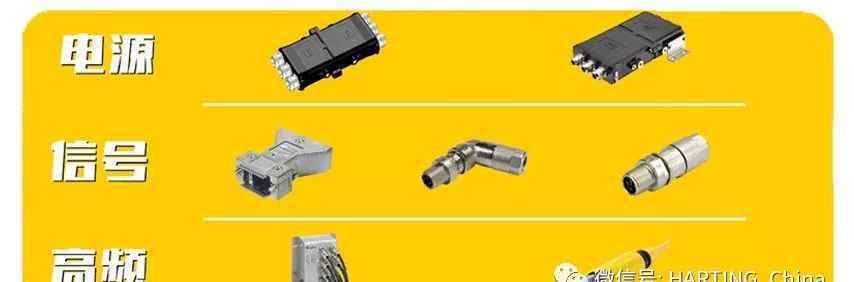

连接器按功率分类

3.根据功率分类:

电源连接器（传输电力）；信号连接器（传输信号）；高频连接器（传输数据）。

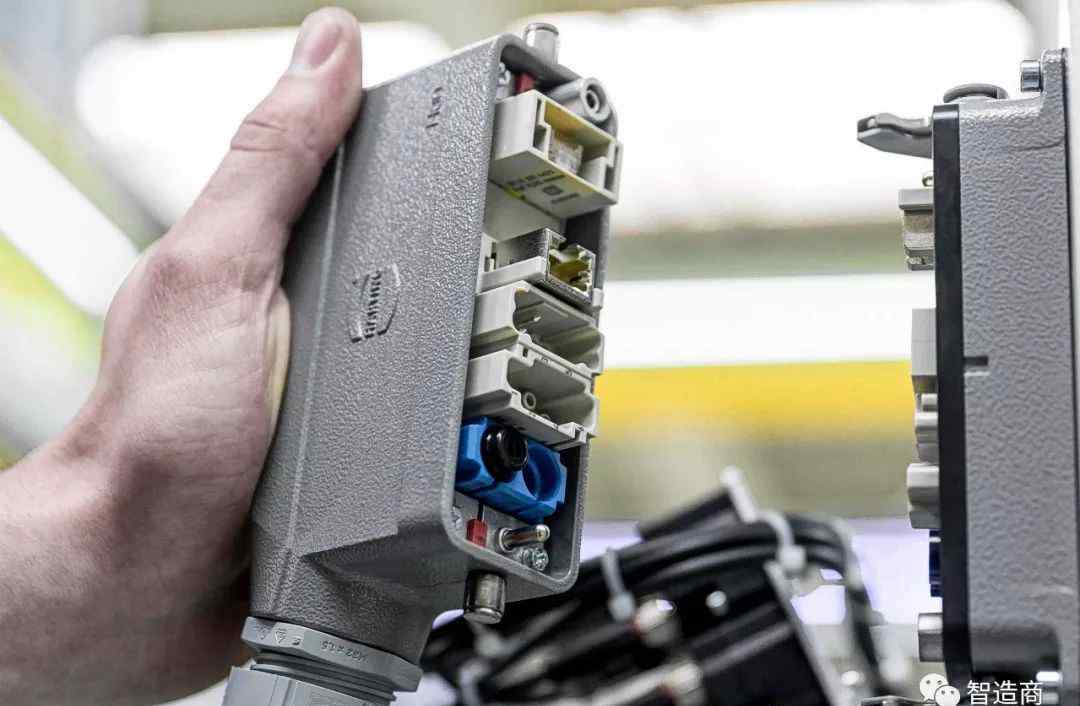

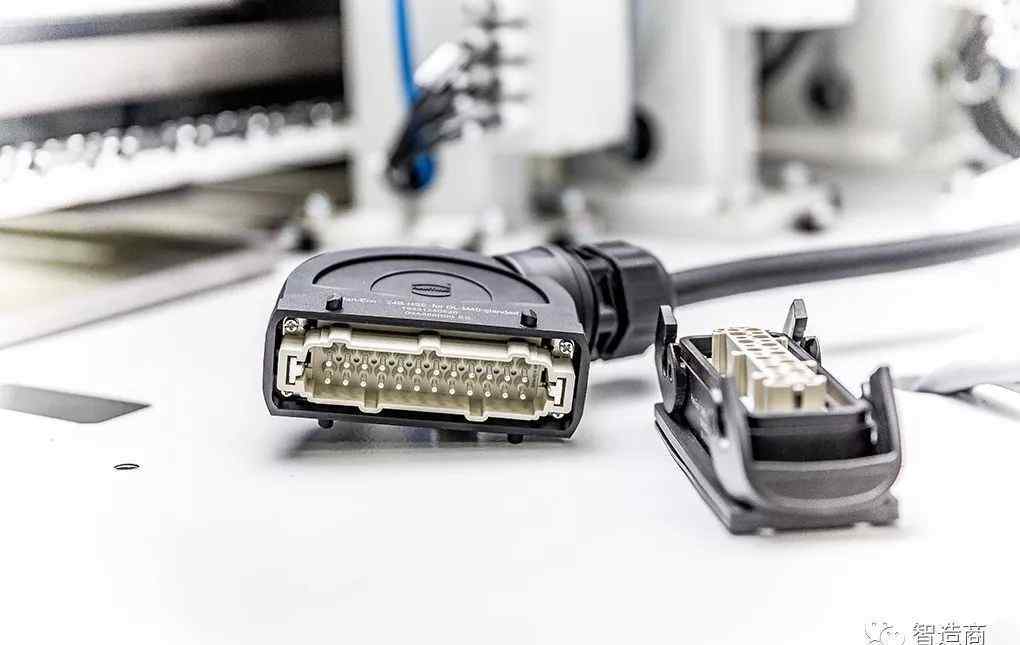

矩形连接器的重要分支——模块连接器

4.根据形状分类:

圆形连接器，多用于军事设备；矩形连接器，用途广泛，发展迅速。

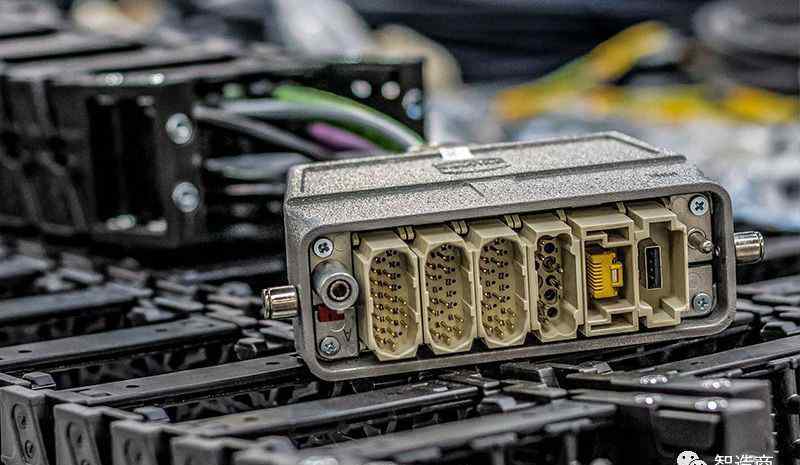

现在，模块连接器已经成为连接器家族中一颗耀眼的“明星”。

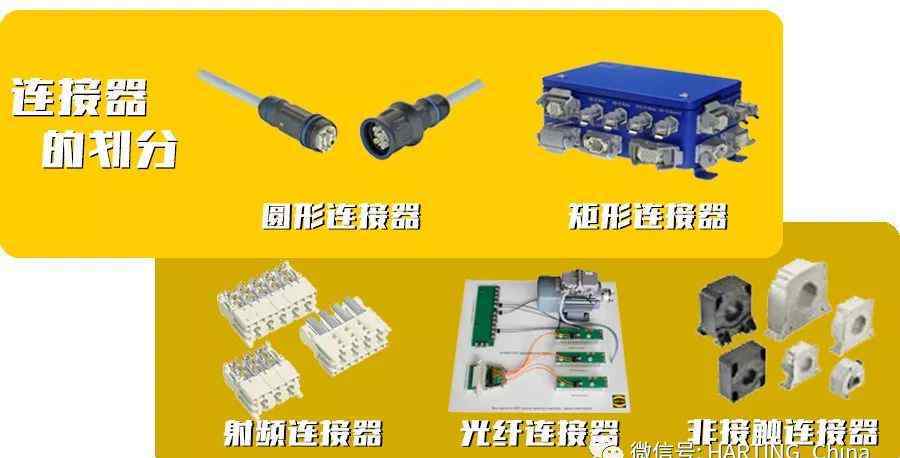

因此，综上所述，考虑到连接器的技术发展和工业应用，参考相关技术标准，连接器可分为五类:

矩形连接器；圆形连接器；射频连接器；光纤连接器；非接触连接器 (如接近开关等)。

以上介绍了连接器产品的分类，方便大家记忆。如果用户想更多地了解连接器产品，他们需要知道他们产品型号的命名，即订单号。

产品型号命名是用户采购和连接器厂家组织生产的依据。在整个连接器行业中，它遵循两个原则:

第一种方式是添加字母和数字，尽量在模型命名中反映产品的全部或主要结构特征。优点是容易识别；缺点是模型可能更长更复杂；随着连接器小型化的发展趋势，可以打印代码的空越来越小，打印代码的难度越来越大。

第二种是纯阿拉伯数字的组合，具有简单、易于管理和打印的优点。

可以预见，这两种方式将长期并存，并将不断丰富和发展。

...

信息参考自:

哈汀|豪庭讲堂|牛大说连接
