拍照式三维扫描仪蓝光拍照式三维扫描仪

近年来，由于工业制造技术的快速发展，产品开发和质量检测领域的应用需求日益增长，复杂曲面的非接触三维测量技术变得越来越重要。

Steinbichler Optotechnik是世界上第一家开发光学测量系统的公司，基于多年的光学坐标测量经验和专业知识，设计开发了COMET摄影测量系统，并以客户为导向不断发展。COMET是光学测量领域最早的领先产品，用户遍布世界各地。

测量原理

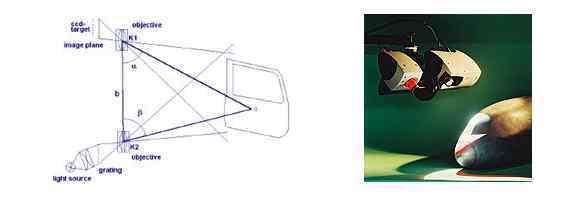

COMET 5摄影测量系统的物理基础是局部三角形测量法，用白光光源将一系列光栅光束投射到被测物体上，然后用单个透镜将投射到物体表面的光栅沿光束方向拍照。通过数字移动光栅，投影模式也会改变。因此，在相机上获得的每一张照片都会被分配一个确定的代码。此外，可以根据目标透镜K1和K2之间的距离b以及三角测量中的角度α和β来计算物体的每个点的三维位置。于是一种快速、高精度的测量设备诞生了。

新的数字投影技术可以满足高速测量工作，在容易抖动的恶劣工厂环境下使用1-2秒的数据采集过程，这无疑是一个优势。该系统可以支持64位操作系统的PC硬件，从而可以非常快速地完成测量数据的输出处理。

重叠模式

单镜头专利技术保证了最高的数据质量，对于复杂的表面几何形状(凹、凸、桥等)并不困难。)，即两个部分重叠的图片之间不会出现同步误差，也不会出现阴影效果误差。单镜头原理和拍摄时的单眼瞄准概念一样，测量结果非常准确。COMET提供自动转盘重叠对齐(选择性旋转自动对齐)、贴点重叠对齐(大物件可通过重叠两个贴点自动对齐)、特征重叠对齐(适用于扫描两侧物件而不返回补贴点的数据空孔)。

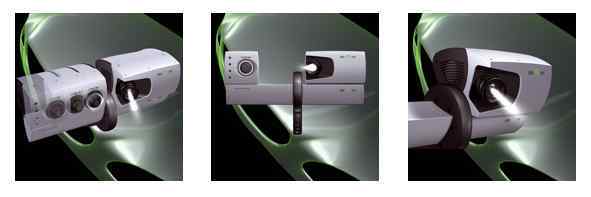

机械结构

稳定性强的机械结构和刚度优异的机身梁柱都是经过有限元模拟计算分析后设计的，就像COMET5摄影测量系统专门开发的光学技术一样，保证了最高的测量精度。此外，大功率外汞光源通过光纤传输，可以消除热能的影响，进一步提高系统温度的稳定性。因此，该系统保证了高精度测量结果的高重现性。

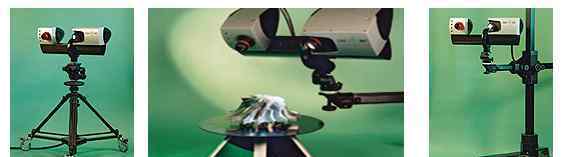

只需几个步骤，几分钟，用户就可以将各种系统(1.4/2/4/1100万点/每次取像)设置成一个全新的测量领域，范围从50mm、100mm、200mm、400mm到800 mm，此外，可以使用各种三脚架轻松搭建系统，无需考虑传统计算机配置的需要。因此，它非常适合四处移动。无论物体的大小或位置，甚至周围环境如何，用户都可以轻松地将系统运送到当前的测量地点，并定制现有的工作。

摄影测量系统与计算机之间的数据传输主要通过CAN总线和千兆以太网进行处理。这将保证设备在工业环境中的可靠性。额外的自诊断功能选项可以确保摄影测量系统的功能。为了确保测量过程的最大效率，COMETplus测量软件可以通过可选的远程控制工具(平板电脑、无线局域网)进行远程控制。

将经过验证的单镜头技术与新开发的数字投影技术相结合，保证了高速测量工作和高质量的数据质量。智能点群删除功能具有快速捕获和处理大量点群而不丢失数据的优点。STL的输出算法也能保持最完美的特征。COMET5摄影测量系统通过了VDI 2634认证，能够快速准确地完成所有测量工作。此外，它也适用于生产线旁边的质量管理。
