第一章

串行外设接口模块的描述

1.1简介

SPI组件允许单片机和外设之间的同步串行通信。软件可以轮询SPI状态标志或中断驱动程序的SPI操作。

1.1.1特性

SPIV3包括以下功能:

主模式和从模式

准模式

选择输出

具有中央处理器中断能力的模式故障识别位

双缓冲数据寄存器

串行时钟的极性和相位可编程

等待模式下的SPI操作控制

1.1.2运行模式

SPI工作在3种模式，运行、等待、停止。

运行模式

这是基本的操作模式

等待模式

在待机模式下操作SPI是一种可配置的低功耗模式，可由SPICR2寄存器中的SPISWAI位控制。在待机模式下，如果SPISWAI位清0，SPI操作类似于运行模式。如果SPISWAI位被置位，SPI进入低功耗状态，SPI时钟将被关闭。如果SPI被配置为主机，所有传输都将停止，但将在CPU进入运行模式后重新启动。如果SPI配置为从机，它将继续接收和发送一个字节，从而确保从机和主机之间的同步。

停止模式

为了降低功耗，SPI在停止模式下处于非活动状态。如果SPI被配置为主机，正在进行的传输将停止，但将在CPU进入运行模式后重新启动。如果SPI配置为从机，它将继续接收和发送一个字节，从而保证从机和主机之间的同步。

这只是一个简短的描述，详细的操作模式将在“1.4功能描述”一节中说明。

1.1.3框图

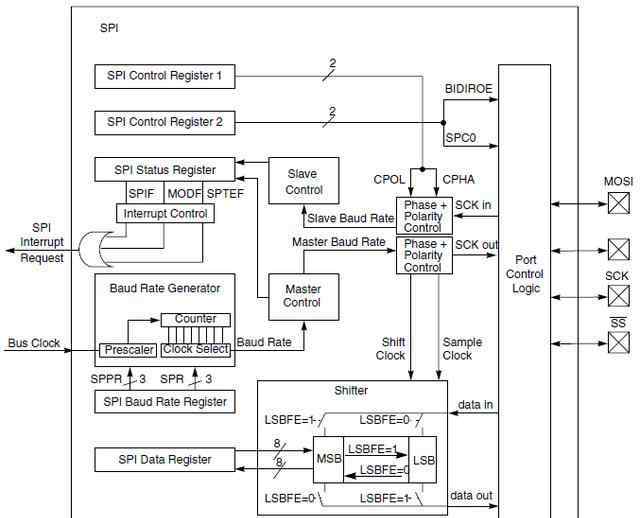

图1-1给出了SPI结构的总体概述。SPI的主要部分是状态、控制、数据寄存器、转换逻辑、波特率发生器、主从控制逻辑和端口控制逻辑。

图1-1串行接口框图

1.2外部信号描述
