这里有两个基于ada水果FPM10A指纹传感器的门锁系统，一个易于测试，一个易于使用和嵌入。

所需组件

硬件部分

阿达果标准液晶显示器- 16x2蓝白*1

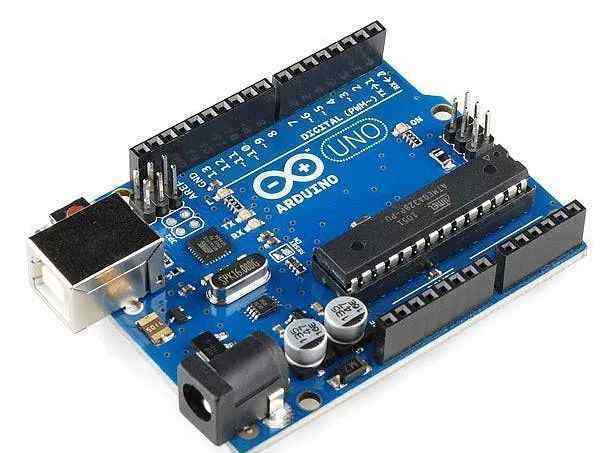

Arduino UNO & Genuino UNO *1

基于Arduino UNO板的门锁系统有两个版本。第一个版本是带FPM10A光学指纹传感器和i2c通讯的LCD屏，另一个版本需要加键盘。

确保你没有忘记你想要控制的门锁系统。接下来可能需要修改您的接线和代码，但实现起来不会太难。

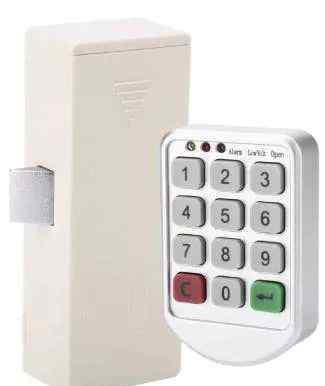

我用的系统70块钱就能买到，但是这个项目我只用它的锁定单元，不用键盘单元。

由于系统中有一台DC电机，所以增加了L298 H桥模块来控制电机的正反转。当然也可以用一个ic H桥来实现。这时候我只能用手里的这些工具去实现。

可以用电磁锁，通过Arduino控制晶体管。你只需要一个引脚来控制晶体管，需要的线路就更少了。

不再拖延...知道你的系统如何工作并进行调整。

在继续之前，请确保您知道如何使用上述所有组件，因为这将使您的项目易于发现任何问题并进行调试:

Arduino uno+4×4键盘矩阵+LCD i2c屏

FPM10A指纹传感器与Arduino接口

Arduino液晶I2C易于使用，可以直接从串行监视器写入

介绍如何在Arduino上逐步使用L298n双h桥驱动

版本1:

这个版本需要的部件:LCD，指纹传感器，L298n，1k欧姆电阻的按钮。

对于第一个版本，您需要从指纹数据库中上传“注册”代码，然后使用它来添加指纹，上传并打开串行监视器，然后输入ID，然后按“回车”，然后继续按照指纹教程中的步骤上传第二个指纹代码，并为每个用户添加创建标签，然后我们将指纹信息存储在模块的内部闪存中。

一旦代码开始工作，Arduino将继续等待从指纹传感器获得的信息。只需按下里面的按钮，就可以在外面通过指纹识别开门开锁。如果指纹匹配正确，门会打开，在显示器上显示一条与您的身份证相关的信息。当然，如果指纹信息不匹配，它会显示一系列乱码:D…

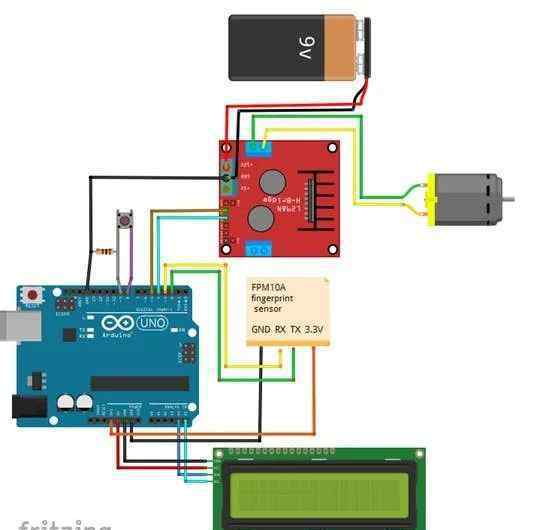

连接

基本上可以按照上图布线，按钮位置一目了然。实际上，高电平不是从Arduino 5V引脚获得的。这需要增加其他接线，将8针设置为高电平，同时从9针读取按钮状态。电阻具有下拉效应。

版本2:

正如你在第一个版本中看到的，你需要使用电脑将新的指纹记录到闪存驱动器中，这就是为什么我制作了这个嵌入式版本，它只需要电源就可以工作，新的指纹信息现在是通过键盘添加的。

这个键盘安装在门的内侧，这意味着你可以用按钮开门。这里我选择使用B和A键添加新的用户信息。

要添加新的指纹信息，请按“A”，这将要求您在相应的代码“1”、“2”、“3”和“4”中输入保存的密码。您可以在这里修改它们，输入代码，然后输入3位数的身份证号码，如“001”、“021”或“115”。你可以

在第一个版本中，它将等待有效的指纹来打开锁。

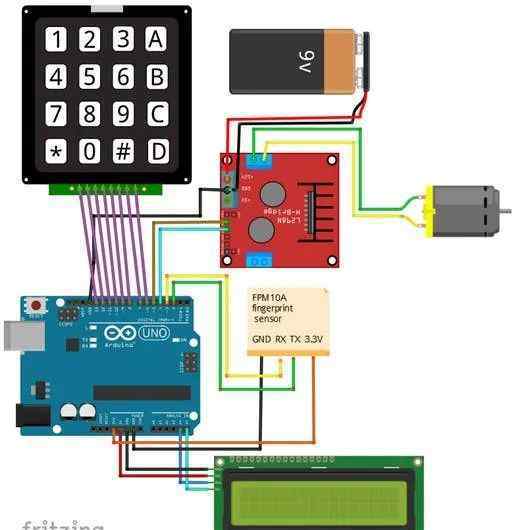

连接

这是接线的第二个版本。由于门是通过“B”键打开的，所以我取消了上一个键。

数据库:

下载液晶i2c新液晶库

下载键盘库

下载FPM10A光学指纹传感器程序

代码:

如果液晶屏地址不同，请下载i2c扫描仪

版本1中的第一个代码是指纹库中的“注册”代码

版本1的第二个代码

版本2的代码
