活动图是什么？活动图由哪些要素组成？活动图如何展示系统的运行？
2.活动和行动流程
Activity指的是特定动作的执行以及动作完成后向另一种状态的过渡，通常用一个圆角框表示。表达的动作一般都写在方框里。
动作流连接活动，通常用实线箭头表示。
3.分支判断
分支判断描述的是一个触发事件在不同的触发条件下引起许多不同的跃迁，通常用菱形表示。
以简单登录(只输入密码)为例:
5.分叉和收敛
在UML中，可以使用分叉将一条路径分成两个或多个并发流，然后使用组合来同步这些并发流。分叉和收敛通常用同步条来表示，同步条是一条粗水平线。

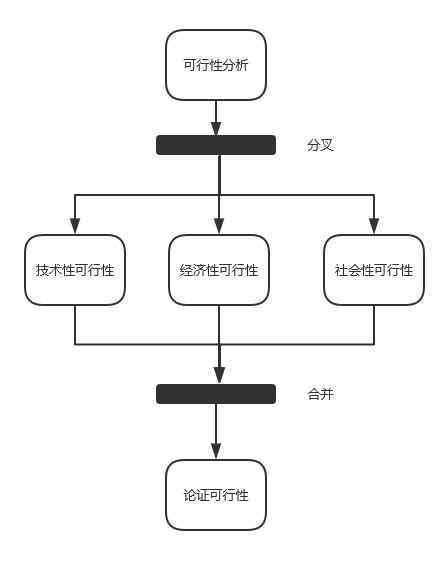

以需求可行性分析为例:
6.泳道
有时不止一个商业组织负责活动。此时，为了更清楚地显示每个组织负责的活动和整体活动流程，我们需要车道活动图。在通道活动图中，每个活动只能明确属于一个通道。
以考试活动为例:
第三，实践

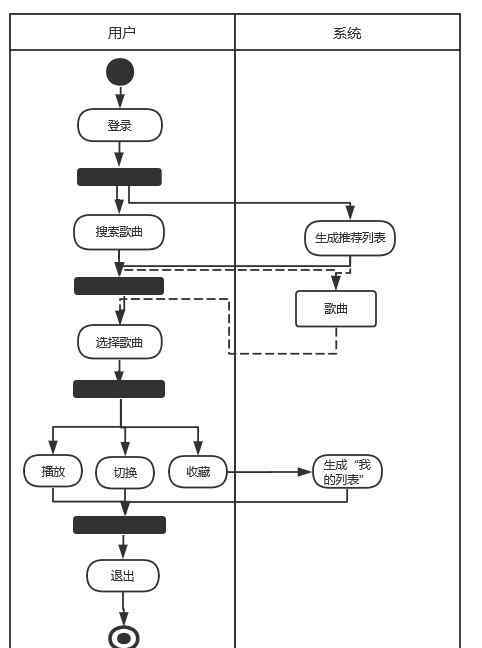

还是以听力系统为例:
