脚手架搭设 八条实用的脚手架搭设方法，值得一看！

1.脚手架外观

踢脚板的标准化

这两个部分被折叠成各10毫米

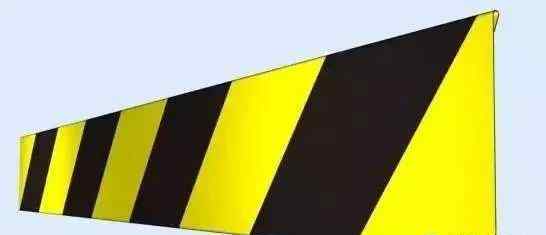

踢脚板定型三维效果图

2.手持件的选择(钢网、钢网和折叠钢板)

钢丝网

钢丝网

折叠钢板

3.外部框架安装的高度要求

施工单位应组织召开专家论证会，搭设高度50m及以上的落地式钢管脚手架、架体高度20m及以上的悬挑脚手架、提升高度150m及以上的附着式整体分段提升脚手架专项方案。实施施工总承包，由施工总承包单位组织召开专家论证会议。

4.落地脚架底部要求

1.脚手架基础应平整、夯实，混凝土应硬化，立杆应放置在金属底座上。

2.立杆基础外侧应设置一条横截面不小于200mmx200mm的排水沟。排水沟内侧与立杆的距离不应小于500mm，外侧800mm范围内采用混凝土硬化。

3、楼层脚手架必须设置纵向和横向扫地杆。纵向扫地杆应采用直角扣件固定在距基底上皮不大于200mm的立杆上，横向扫地杆也应采用直角扣件固定在靠近纵向扫地杆底部的立杆上。

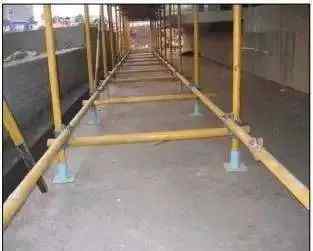

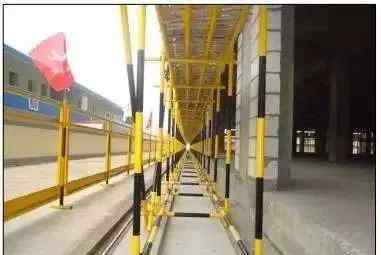

落地脚架底部

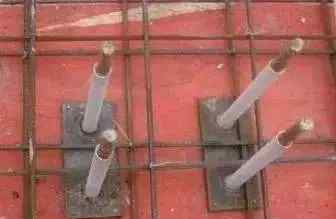

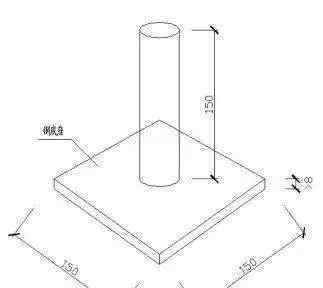

钢基法

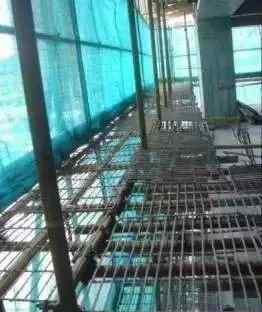

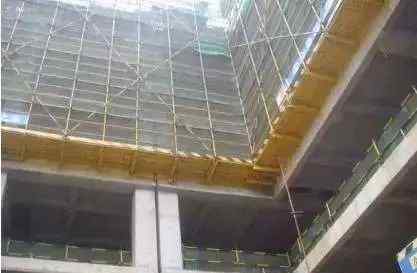

落地脚架要求

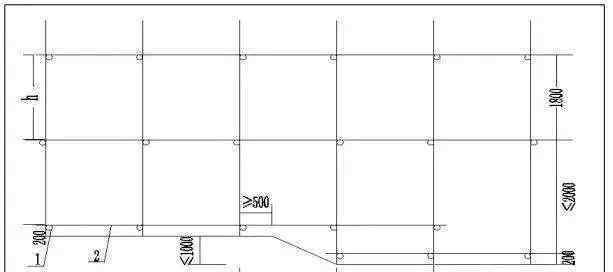

纵向和横向扫地杆结构

1-水平扫地杆；2-纵向扫地杆

当脚手架立杆基础不在同一高度时，高处的垂直扫地杆必须向低处延伸两跨，并用立杆固定，高度差不应小于1m。边坡上方立杆轴线至边坡的距离不应小于500mm。

5.悬臂架底部

a、悬挑脚手架的挑梁应采用双向对称的型钢，钢梁的截面高度不应小于160 mm，型钢间距应均匀布置，延伸长度一致，悬挑外口应控制在同一水平。

建议使用钢板形密封设施进行底部密封。

美化底部:工字钢、钢管、方木、模板全部刷黄漆。

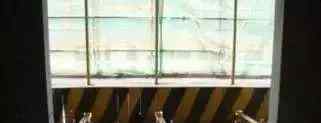

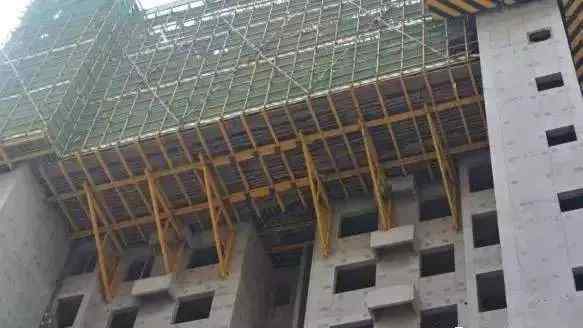

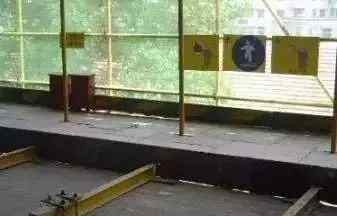

悬臂框架底部

b、建筑物的大转角、楼梯等特殊部位应设置型钢底座，禁止出现立杆吊空现象。

c、底部外侧隔离保护必须到位，封闭模板刷黄色和黑色油漆，工字钢刷黄色油漆。

d、悬挑脚手架悬挑过长，无法使用标准化三角支撑

6.优卡练习

注意:D是钢丝绳的直径

每根钢悬臂梁的外端设有钢丝绳和与建筑结构上层的斜结。钢丝绳夹不得少于3个，型号应与钢丝绳相匹配。鞍座面向主受力侧，U型圈在副受力绳侧，方向相同。(附绳卡布局)

7.可拆卸钢丝绳拉环

绑扎墙柱或梁时，在预定位置预埋聚氯乙烯套管。拆模后，用专用穿墙螺栓拉环穿过套管。外侧为钢圈，内层用钢板和双螺母固定，然后用卡环将钢丝绳与钢圈有效连接。

经济效益:穿墙螺栓拉环可重复使用，提高材料利用率，降低材料使用费。

安全分析:钢丝绳不与墙壁直接接触，避免摩擦造成安全隐患。

8.可拆卸工字钢压板

a、工字钢锚具采用螺栓焊接在地板上，螺栓直径≥18毫米或更高。

b、压板尺寸不小于100mm(宽)X10mm(厚)，带两个螺栓；

c、预埋地板应刷脱模剂，螺丝用聚氯乙烯管和透明胶带固定，便于日后拆除。
