弱电综合布线 弱电工程中的“综合布线”一般都包含些什么？

✎

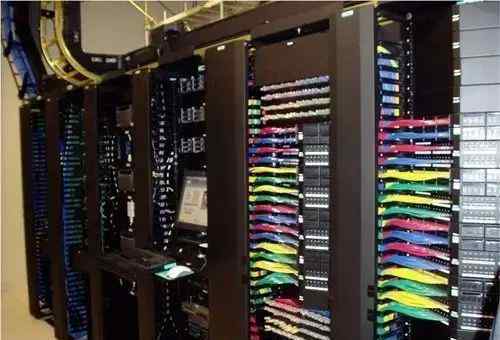

综合布线系统就像一个建筑的神经系统。它的成功决定了建筑的成败。因此，拥有一套高质量的综合布线系统是非常重要的。

今天何小美就和大家分享一下综合布线系统的常用分类，喜欢的记得分享收藏~

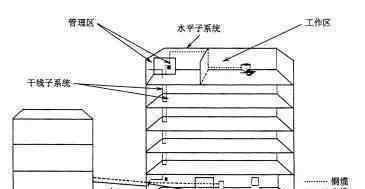

综合布线系统可分为六个部分，包括三个子系统:布线(水平)子系统；干线(垂直)子系统；构建复杂子系统；加上三个部分:工作空间、设备间、管理。

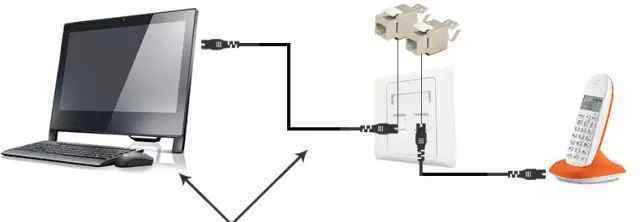

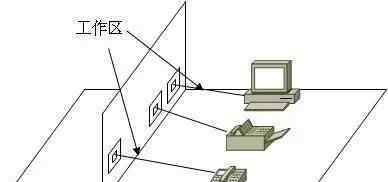

工作空间子系统

工作空间子系统由终端设备和信息插座之间的设备组成。包括信息插座、插座盒、连接跳线和适配器。

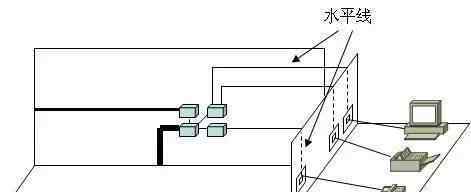

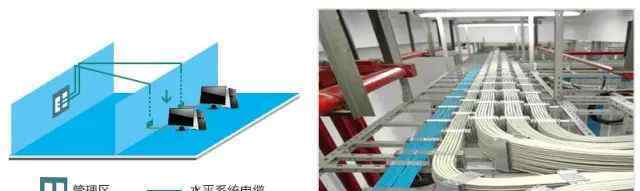

水平区域子系统

水平区域子系统应由工作区域使用的信息插座、从楼层配电线路设备到信息插座的水平电缆、楼层配电设备和跳线组成。根据整个综合布线系统的要求，水平子系统应连接到二次交接间、交接间或设备间的布线设备上，形成电话、数据、电视系统和监控系统，便于管理。

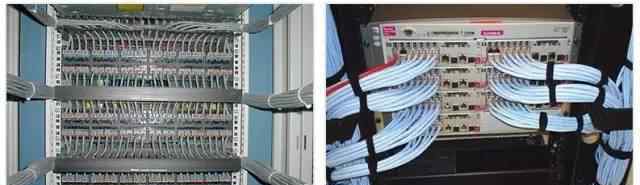

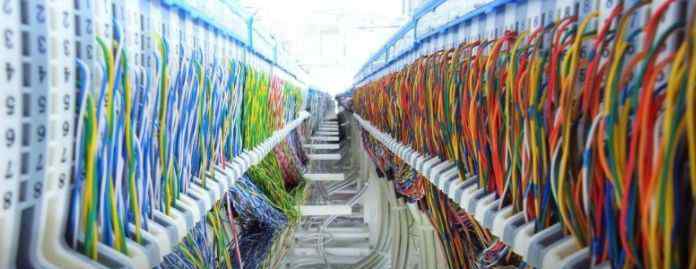

管理子系统

管理子系统设置在楼层配电线路设备室内。管理室子系统应由交接室的配电设备和输入输出设备组成，也可应用于设备室子系统。管理子系统应采用单点管理和双交接。

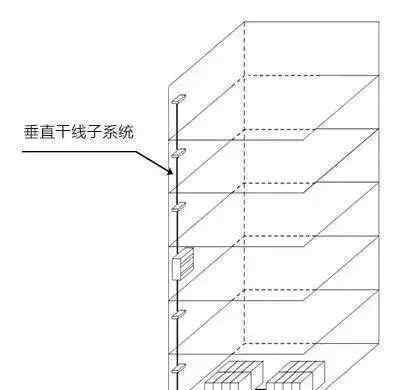

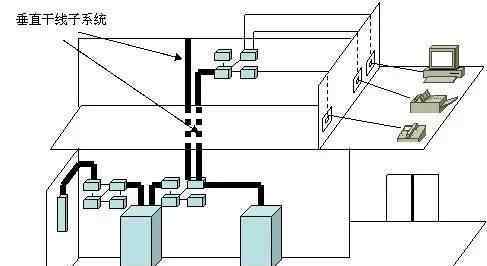

垂直干线子系统

通常主要设备间(如机房、程控交换机间)提供了大楼内最重要的铜缆或光纤干线，是整个大楼的信息交通枢纽。一般在不同楼层的设备间和配线架之间提供多条连接路径，也可以连接大面积的单层建筑。

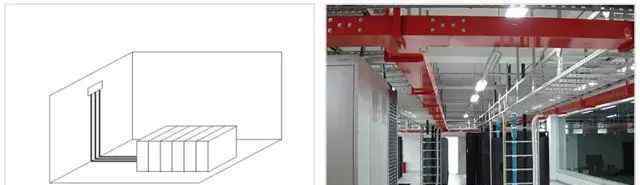

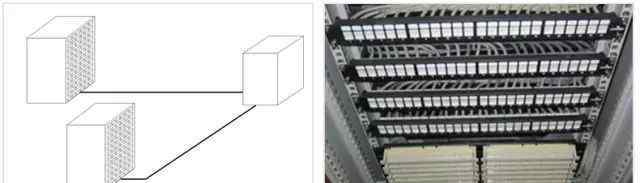

设备间子系统

设备室是在每栋楼的适当位置设置进线设备的地方，网管和管理人员值班。机房子系统应由综合布线系统及其安全布线设备的楼宇引入设备、电话、数据、计算机等主机设备组成。

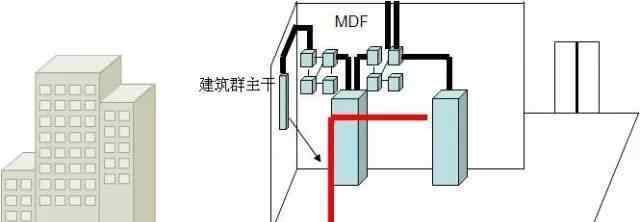

构建复杂子系统

建筑群子系统将一栋建筑的电缆延伸到建筑群中其他建筑的通信设备和设施。它包括铜线、光纤和保护设备，以防止来自其他建筑物的电缆浪涌电压进入该建筑物。

普通名词

1.应用系统:以某种方式传递信息的系统，可以在综合布线上正常运行。

2.电缆:电缆是指与信息技术设备连接的电缆、光缆和各种柔性电缆。

3.综合布线:综合布线是由电缆和相关连接硬件组成的信息传输通道，可以支持各种应用系统。综合布线不包括应用系统中的各种终端设备和转换设备。

4.建筑物和公园:由一个或多个建筑物组成的区域。比如:学校、工厂、机场、社区或军事基地。

5.建筑物主干电缆、光缆:连接建筑物配线架和建筑物内建筑物配线架的电缆、光缆。这种电缆和光缆也可以用来直接连接不同建筑之间的建筑配线架。

6.水平电缆和光缆:连接地面配线架和信息出口的电缆和光缆。

7.设备电缆、光缆和软线:将应用系统的终端设备连接到配线架的电缆和光缆。

8.工作区的电缆、光缆和软线:将终端设备连接到工作区信息插座的电缆和光缆。工作区电缆和光缆通常称为柔性电缆或跳线。

9.电缆单元和光缆单元:相同类型和类别的电缆对或光纤的组合，电缆单元可设置屏蔽层。

10.非屏蔽双绞线电缆和双绞线电缆:由非屏蔽双绞线组成的电缆(简称非屏蔽电缆)。有一般屏蔽时，称为有一般屏蔽的无屏蔽电缆。

11.屏蔽双绞线和双绞线:由屏蔽对组成的电缆(简称屏蔽电缆)。当有总屏蔽时，称为带电总屏蔽的屏蔽双绞线。

12.混合电缆和光缆:由两个或两个以上不同类型或类别的电缆和光缆单元组成的组件，用一般护套覆盖。鞘内也可以有一般的护罩。其中，仅由电缆单元组成的称为集成电缆；仅由光缆单元组成的称为集成光缆；混合电缆由电缆单元组件和光缆单元组件组成。

13.跳线:电缆对或不带连接器的电缆单元用于传输配线架上的各种链路。

14.跳线:一端或两端带有连接器的柔性电缆或柔性光缆。用于连接配线架上的各种链路，跳线也可用于工作区。

15.配线架:使用接插线连接链路的切换设备，链路可以通过配线架轻松更换或断开。

16.交接:用跳线或跳线连接电缆、光缆或设备的非永久性连接方式。

17.互连:一种连接方式，其中一根电缆或光缆直接连接到另一根电缆或光缆以及设备，无需跳线或跳线。

18.配线架:用于端接和连接电缆或光缆的设备。可以在配线架上执行互连或切换操作。

19.建筑物配线架:连接建筑物主干电缆和光缆的连接装置。

20.建筑配线架:一种连接设备，可用于端接建筑主干电缆和主干光缆，连接建筑群主干电缆和主干光缆。

21.地板配线架:连接水平电缆和光缆与其他布线子系统或设备的装置。

22.链路:综合布线的两个接口之间具有特定性能的传输通道。该链接不包括终端设备、工作区电缆、工作区光缆、设备电缆和设备光缆。

23.通道:连接两个应用设备进行端到端信息传输的路径。一个物理信道可以分为几个逻辑信道。通道包括应用系统的设备连接电缆和工作区配线电缆。

24.信息插座和出线口:各工区综合布线接口用水平电缆或水平光缆连接。工作区的终端设备通过跳线连接到接口。

25.引入设备:按照相关规定将通信电缆或灯引入建筑物的相关设备。

26.公网接口:公网和专网的分界点。大多数情况下，公网接口是公网设备与综合布线的连接点。

27.配电室、交接室和通信室:一个特殊的空房间，用于放置配线架和应用设备，并进行综合布线交接和管理。中继线子系统和水平子系统在这里交换。

28.机房:空放置电信设备、应用设备和配线架的房间，进行综合布线交接和管理。

29.工作区:应用系统终端设备放置的地方。综合布线一般称为10平米的工作区。

30.转接点:不同类型或规格的电缆、光缆在水平布线中的连接点(如扁平电缆与圆形电缆或对数不同的导线的连接点)。

31.终端:可以通过信道或链路发送和接收信息的设备。它在网上工作。

32.信息:对客观事物运动状态的表征和描述。是客观事物运动状态的符号、顺序(如字母、数字)或连接时间(如图像)的作用。

33.管理点:管理通道的各种交叉连接、直接连接或信息插座的排列。

34.适配器:该设备使用不同尺寸或类型的插头来匹配信息；提供销售线索的重新安排；允许多对电缆分成更小的线束；互连电缆。

35.平衡和不平衡转换器:将电信号从平面不平衡或不平衡转换为平衡的设备。可用于双绞线电缆和同轴电缆之间的阻抗匹配。

36.弯曲半径:光纤的弯曲半径，不会断裂或造成过多的额外损耗。

37.电缆驱动器:一种在电缆末端滑动的装置，与绞盘或手柄相连，有助于在安装过程中拉动电缆。

38.接线板和接线板:用于连接双绞线电缆的硬件。跳线或跳线可用于实现链接连接。

39.折射率渐变光纤:折射率沿轴向递减的光纤。光子在纤芯中被反射，光线不断重新聚焦，使得光缆向内弯曲，可以比低发射率区域传输得更快。这种光纤可以增加带宽。

40.连接张力:安装电缆时，作用在电缆上的继电器大小以牛顿为单位。

41.配套五金:支架、夹子、柜子、支架、三脚架、工具等固定传输介质，以及连接五金与墙壁或天花板的实用工具。

42.端接块:在各种电缆传输通道配置中，它是一种模制塑料板，用于端接电缆对并连接110配线架中的电缆对。

43.线路:传输媒介，泛指链路。在系统网络体系结构环境中，网络的一个环节。

44.电路和线路:由通电导体组成的通电路径；应用系统中任意两个或多个点之间的通信链路。
