等高线 等高线知识点总结

1、等高线的特征

等高线是地面上同一高度的相邻点之间的连接。

①等高在同一条线上:同一条等高线上的所有点高度相等，以黄海平均海平面作为计算高程的起点，即高线的零点。

②垂直间隔全图一致:垂直间隔是指相邻两条等高线的高度差。

(3)轮廓是一条封闭的曲线，无论如何曲折，最终都会圆，但不全封闭在一幅图上。

④不能分叉，不能合并。即一条等高线不能分叉成两条，两条等高线不能合并成一条(悬崖除外)。

2.等高线图上的基本地貌类型

地形

表示方法

示意等高线图

地形要素

解释

山峰

低外高内闭曲线▲符号

周围低中间高

坡度线绘制在等高线的外侧，坡度向外侧减小

盆地凹陷

闭合曲线外高内低

周围高中间低

坡度线绘制在等高线内，坡度向内倾斜

山脊

轮廓凸至低脊连接

从山顶上升到山脚的高耸部分

脊线也被称为分水岭线

山谷

等高凸至高谷连线

脊之间的低洼部分

谷线也叫集水线

鞍

一对脊线轮廓

在两个相邻的山顶之间有一个马鞍形状

马鞍是谷线的最高部分和脊线的最低部分

克里夫克里夫

多个等高线在一个地方相交并重叠

近乎垂直的山坡被称为悬崖。悬崖上部的突出部分被称为悬崖或陡峭的悬崖

悬崖高度的计算

①图为陡峭的悬崖。如果400米的等高线正好穿过悬崖顶部，100米的等高线正好穿过悬崖底部，那么悬崖的最小高度是300米，但是悬崖最高点的高度可能是499.99 …米，而悬崖底部的高度是0.0 … 01米。这个陡峭悬崖的最大高度接近500米，因此陡峭悬崖的相对高度为300米≤ h

②崖顶海拔范围:a+h > h ≥ a，其中a为崖顶闭合等高线内的最大海拔；

③悬崖底部高度范围:b ≥ h > b-h，b为重合等高线中的最小高度。

3.不同地形的轮廓

(1)零米等高线表示海平面和海岸线；

②地形类型包括以下五种，地形图上的基本特征如下:

地形名称

特征

平原

海拔200米以下，等高线稀疏而宽阔平坦

丘陵区

海拔500米以上，相对高度100米以上，等高线密集，山谷变成V字形

流域

闭合轮廓的值从中心向外围减小

丘陵

海拔500米以下，相对高度不足100米，等高线稀疏，弯曲部分平缓

高地

海拔高，相对高度小。轮廓线边缘很密集，顶部很稀疏

4.等高线图的解释方法

(1)查看轮廓值

①可以读出任意一点的海拔高度，也可以看到其极值，指示该区域的最大和最小海拔高度，然后显示该区域的地势。如果没有数值注释，可以根据坡线(坡线——垂直于等高线指向下方的短线)来判断。

②小范围看局部闭合轮廓。如果在两个相邻轮廓之间添加了闭合轮廓，则意味着其高度不在正常范围内。新添加轮廓的值必须等于两个相邻轮廓的值之一。等高线中的高度特征是:“大于大”和“小于小”。

(2)看等高线的密度

(1)在同一等高线图上，等高线分布越密集，坡度越陡，等高线越稀疏，坡度越慢。

可以根据“坡度=垂直相对高度/水平距离”来确定。

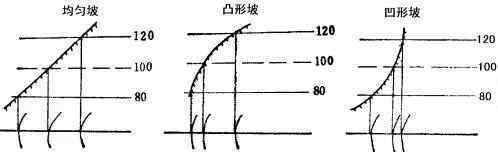

(2)在同一个等高线图上，如果一个斜坡的等高线高处密集，低处稀疏，则是凹坡，反之是凸坡。

(3)在不同的等高线图上，不能根据不同图上等高线的密度直接判断坡度的陡度，而是要看清楚不同等高线图在比例尺和垂距上的差异。为了比较它们的陡度和慢度，我们应该看两点之间的相对高度与实际水平距离的比率。比值越大，斜率越陡，斜率越慢。

(3)看等高线走向

(1)根据等高线的走向，我们可以判断某个地形的走向，例如，山脉的走向。

②垂直于等高线的方向是最陡的斜坡，也是斜坡上的水流方向。

③如果一组等高线的走向向低地形凸起，这里的地形就是山脊；反之则是谷(符合“凸由高到低，凸由低到高”的原则)。

④如果一个方向由一对脊线等高线组成，而垂直于它的另一个方向由一对谷线等高线组成，那么这个地方就是一个马鞍(马鞍在脊线的最低处或谷的最高处)。

⑤多条等高线在一处交汇重叠，地形为悬崖。

5.地形剖面图的绘制及其应用

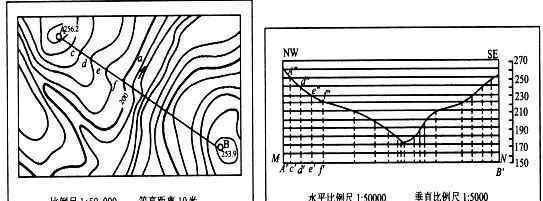

(1)地形剖面以等高线地形图为基础，也是平面直角坐标图。地形剖面图的主要制作步骤如下:

(1)根据要求，选择剖面线，如图a线AB所示。

(2)选择合适的水平比例尺，将等高线图上的剖面线作为水平轴转移到剖面图上。一般来说，剖面图的水平比例尺与等高线图的比例尺相同，如图B中的A‘B’线所示；利用等高线图的高度确定一个合理的垂直比例尺作为垂直轴。一般来说，垂直刻度比水平刻度大几倍，如图B所示，垂直刻度比水平刻度大10倍。

③测量Ac、cd、de的距离……...沿着地形图(A)上的剖面线AB，根据剖面的水平比例尺将测量的距离转移到水平线A‘b’，以获得点c’、d’、e’...；通过作为垂直线的每个点，垂直线的高度通过将每个点的高度乘以垂直比例来计算。

(4)将垂直线的端点连接成曲线，并注意水平刻度和垂直刻度，这将成为沿线AB (B)的轮廓。

(2)地形剖面能更直观地显示地面的垂直变化。根据等高线图绘制的地形剖面图，可作为平整土地、修建渠道、堤防、铁路、公路时计算土方量的依据。

6.地形图的综合应用

(1)结合气候:高海拔地区应考虑气温的垂直下降，垂直下降率为0.6℃/100m。山区宜考虑迎风坡和背风坡，迎风坡降水多，背风坡降水少。面盆不容易散热，容易造成污染空气体滞留。

(2)结合河流水文:

从河谷的分布判断河流的位置和流向；河的上游海拔高，下游海拔低。

水库坝址应选择峡谷段(水平距离窄，垂直落差大)；库区应选择在河谷和山谷或洼地或小流域，不仅库容大，而且集水区大。

(3)结合运输线路:

铁路、公路宜建在缓坡地区，爬山、过鞍时宜选择缓坡；要利用有利的地形，充分考虑路线的长度和坡度，少渡河架桥；避免经过高山地区、沙漠地区、沼泽地区、冻土地区、地下溶洞等。

引水线路应从地势高到地势低进行选择。

选择输油管道，路线要尽可能短，尽量避免穿越山川河流。

(4)结合“点”的位置:

工厂选址要从多方面分析。污染环境的厂矿应选择在河流下游，常年主导风向以下。结合地质、地形条件，应放置在平坦开阔、基础坚实、等高距离大的地方；如果是电子、半导体、摄影器材厂等。，需要建在空气清新、环境优美的地方。考虑经济效益，应尽可能接近原料、燃料、水源等资源的来源。

港口的建设应考虑在有遮蔽的深水湾；避开含沙量大的河流(以免造成河道堵塞)。

气象站应建在坡度适中、地形开阔的地方。

疗养院要建在坡度平缓，气候宜人，空空气清新的地方。

(5)结合农业生产:

根据等高线地形图反映的地形类型、地貌和坡度，结合气候和水源条件，因地制宜地提出农林牧渔业的合理布局方案；比如平原地区农耕发达，山地丘陵地区林业畜牧业发达。
