实验室开关电源 【太实用了吧】非常全面的开关电源认证技术介绍

抽象的

●首先，什么是认证

●第二，全球认证

全球认证标志

主要认证介绍

●第三，名词描述和安全符号

安全距离

电击防护类别

使隔热

电磁兼容性

●四。主要测试的EMC项目

-辐射

-传导

-谐波

-浪涌

●五、主要试验的安全项目

-电气强度(耐受电压)

-泄漏电流/接触电流

-接地阻抗

-温度测试

一、什么是认证

一、产品认证的定义

产品认证制度起源于20世纪初的英国，随着时代的变迁，它已经成为国际上流行的评价、监督和管理产品安全、质量和环境保护特性的有效手段。

国际标准化组织(ISO)将产品认证定义为第三方通过对企业质量管理体系的检查和评价以及样品型式试验，验证企业的产品、工艺或服务是否满足特定要求，是否有能力持续稳定地生产出符合标准要求的产品，并给出书面证明的程序。

从这个定义来看，产品认证可以分为:

1.企业管理体系认证(如ISO 9001)

2.产品类型认证

这里的产品认证是指产品类型认证，如UL认证、CE认证、TUV认证等。

二、产品认证的意义

企业产品通过权威认证机构产品认证的，可以取得认证机构颁发的“认证证书”，允许在被认证产品上加盖认证标志。这种认证可以使企业在产品认证后建立良好的信誉和品牌形象，同时允许客户和消费者通过认证标志识别商品的质量和安全。

目前，世界各国政府都通过立法建立了这种产品认证制度，以确保产品的质量和安全，维护消费者的切身利益，这已经成为一种新的国际贸易壁垒。

三、常见认证项目

目前，我们电源最常见的认证项目包括电磁兼容和安全法规。还有能效，RoHs，WEEE等等。

第二，全球认证

1.认证标志

发光二极管电源的ENEC认证标准如下:

EN61347-1、EN61347-2-13、EN62384(LED电源性能标准)。

三.安全符号和名词描述

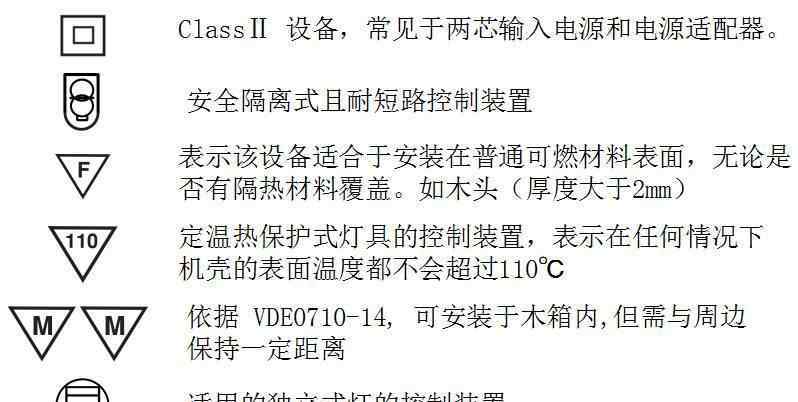

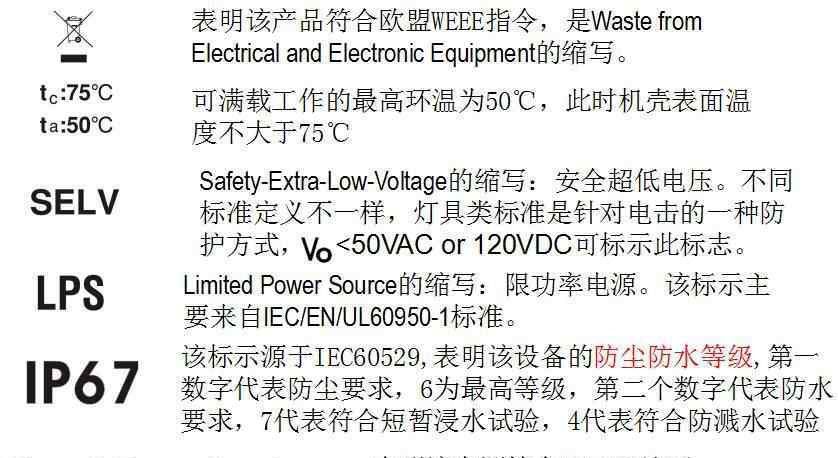

安全符号

安全距离

电击防护类别

使隔热

均衡潮湿容量（equilibrium moisture content的缩写）

1.安全符号

2.安全距离

Emc(电磁兼容性)是电磁兼容性的缩写。顾名思义，产品不仅要有一定程度的抗电磁干扰能力，还要在一定程度上控制自身的外部干扰，这样才能说产品符合相当程度的电磁兼容性。

电磁兼容性由两部分组成:

(1) EMI(电磁干扰)电磁干扰。

(EMS的电磁耐受性。

四.主要测试的EMC项目

-辐射

-传导

-谐波

-浪涌

EMC的测试项目主要包括以下11项

电磁干扰部分:

辐射和传导(根据国际电工委员会/EN55022、国际电工委员会/EN55015等。)

谐波(根据国际电工委员会/EN61000-3-2)

闪烁(根据国际电工委员会/EN61000-3-3)

特快专递部:

静电放电、传导抗扰度、电快速瞬变、浪涌(雷击)、辐射抗扰度、工频磁场、电压降和骤降

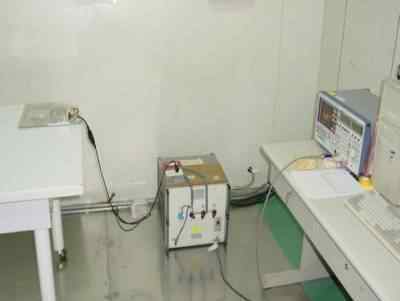

1.传导发射(传导)

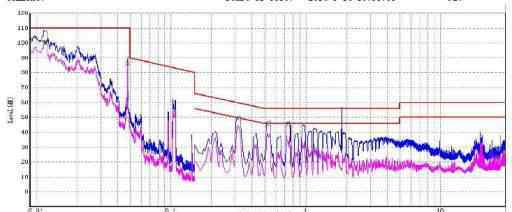

测试曲线(根据灯标准EN55015)

测试极限(根据EN55022信息标准)

测试曲线(根据EN55022信息标准)

准则B:被测对象的功能在测试过程中受到影响或丧失，但测试后功能自动恢复(受影响，可以自动恢复)

准则C:被测对象在测试过程中和测试结束时失去功能，无法自动恢复，需要人力或重启(受影响，无法自动恢复)

标准D:测试过程中和测试结束时，被测物体失去功能，不能依靠人力或重启功能。(受影响、受损)

注:以上判断方法用于所有环管系统项目测试

-泄漏电流/接触电流

-接地阻抗

-温度测试

安全测试的主要项目如下:

1.电气强度(耐受电压)2。接地阻抗3。漏电流4。电容器放电电压5。绝缘阻抗6。湿度测试7。工作电压8。输入测试9。铭牌10。安全距离11。稳定性12。冲击试验13。球压测试14。异常测试15。过载测试16。电流极限测试17。功率极限测试18。

1.电气强度

电强度试验就是我们常说的耐压试验。目的是确认设备中使用的固体绝缘是否足够。对于开关电源，我们经常在规定的端子之间施加所需的电压进行耐压试验。

测试方法:

操作温度:空载温度:25℃

注:考虑到测试设备和方法的不同，要求UL8750认证的电源漏电流应控制在0.37毫安以下，如EN60950-1设备。根据经验，请尽量将初级侧电容+交叉电容保持在5500pF以下

3.接地阻抗

接地阻抗测试的目的是考虑产品的保护接地在异常情况下能否正常工作。

测试方法:

1.测试电流是电路电流的两倍(欧洲法规通常使用32A，北美使用40A)

2.测试电压不得超过12 V，

3.持续时间:

保护电流小于30a: 2分钟

保护电流大于30A小于60a: 4分钟

4.判断方法:

保护电流小于16A:接地阻抗不得超过0.1ω

保护电流大于16A:保护导体两端的电压不得超过2.5V

测试接地阻抗时，一端接保护接地端子，另一端一般认为是以下测试点:

1.有体育标志的地方

2.印刷电路板上安全接地铜箔的最远端

3.用户可以触摸的金属外壳

4.温度试验

温度测试是指在产品设计中规定的环境温度下，电子设备中的每个部件都高于环境温度，从而评估产品是否会有发热和火灾相关的危害。

1.测试条件:

输入:Vinmin。-10%/Vinmax。+10% (115伏/230伏开关必须单独测试)

输出:满载

环温:25℃(热带地区要求35℃)，或产品规定的环温(在最恶劣的环境下测量)

2.测试方法:

1.将热电偶牢固地固定在被测物体或零件上。

2.热电偶的末端应焊接成球形。

3.试验应在无风的烘箱中进行。

3.测试零件:

热源和易受热源影响的零件。

例如:输入端子、保险丝、XY电容、输入电感、滤波电容、电桥、热敏电阻、浪涌吸收器、输出电容、输出电感、变压器、铁芯、绕组、散热器、变阻器、散热膏、大功率半导体、机箱、热源部件下的PCB等。(注意:变压器测温点必须是有线的，不是磁芯)

4.零件温度极限:

A.如果零件上有标记温度，应以标记温度为基准。

B.任何环境下变压器的最高温度可分为:

5.补充说明:

主要安全部件及其主要影响

熔断器；重要安全元件；异常保护

印刷电路板的重要安全部件，防火材料，减少火灾危险

x电容是电磁干扰的重要组成部分，影响放电电压测试

y电容是电磁干扰的重要元件，影响漏电流测试

电感、重要的电磁干扰元件、影响温升等

变压器，最重要的安全元件，影响温升，异常测试，安全隔离等。

开关管；影响温升；异常测试

热敏电阻，影响温升等。

变阻器，重要的浪涌保护元件，影响温升等。

塑料外壳；影响温升；安全隔离；防火材料

线材；影响温升；安全隔离；耐火材料

温度开关；影响温升；异常测试保护

光耦合器，重要的安全隔离元件

——文章来源:R&D权力精英圈
