浮球式疏水阀 干货！各类设备上的浮球式疏水阀安装位置，不看损失千万！

在众多系列的疏水阀中，浮子式疏水阀的应用可以说是非常广泛的，但很多时候，人们会安装不正确，导致排水效果差、性能失效、冷凝水排放不畅，导致设备损坏等问题。所以疏水阀的安装是很重要的一课。今天，我们将学习浮子室在各种设备上的安装位置。

1.主蒸汽管上浮球疏水阀的安装

蒸汽管道在暖管及运行时都有凝结水产生，应排除，否则易产生水击和增加蒸汽温度，影响安全生产。蒸汽管道一定要有向蒸汽流动方向倾斜的坡度。为排出管道中的凝结水，蒸汽管道沿管长平均30一50m处，应设立一个排水点。蒸汽管道在预热和运行过程中会产生冷凝水，应消除冷凝水，否则容易产生水锤，提高蒸汽温度，影响安全生产。蒸汽管必须有一个倾斜于蒸汽流向的斜面。为了排出管道中的冷凝水，应沿蒸汽管道在平均长度为30-50m处设置一个排水点。

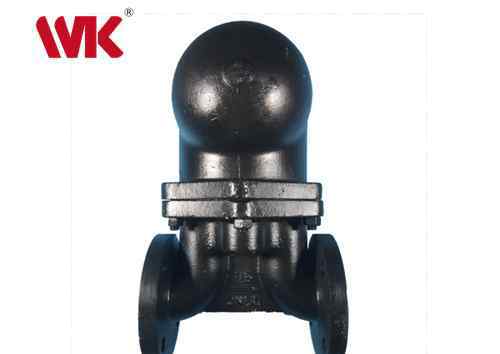

图1-浮球陷阱

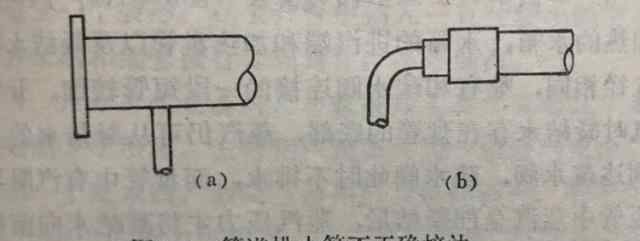

引流点的结构很重要，图3-4所示的引流方法不正确。如图3-4(a)所示，由于蒸汽流量为30~40m/s，冷凝水无法流入小孔排出；图3-4(b)显示了管道末端的排水管。因为冷凝水必须到达小喷嘴，冷凝水才能流入水管。

图3-4所示的排水方法不正确

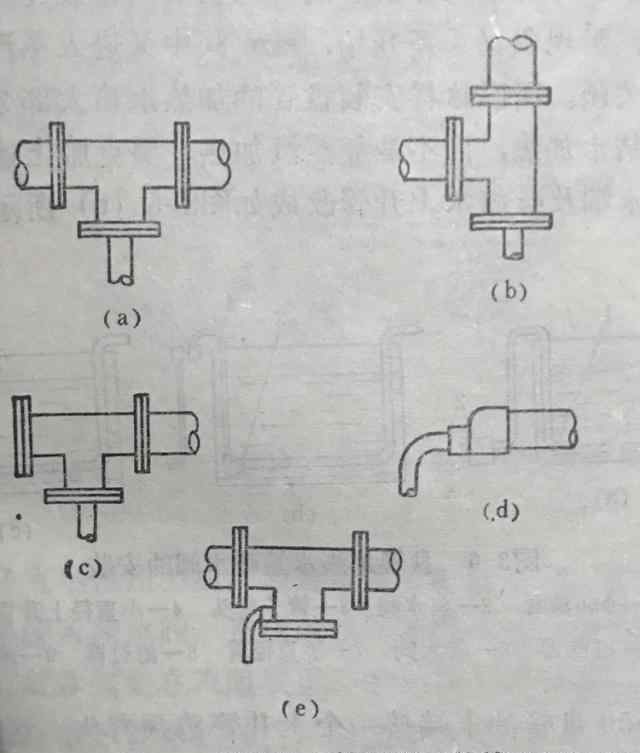

正确连接见图3-5中的(a)、(b)、(c)、(d)和(e)。在图(a)、(b)、(c)、(e)中，有一个集水袋(立管)，收集袋中的冷凝水，然后通过浮球疏水阀排出。图(e)是最好的。因为排水管安装在集水袋底部上方25 ~ 50毫米处，可以防止脏水流入排水阀。

图3-5正确的连接模式

2.加热水箱上水阀的安装

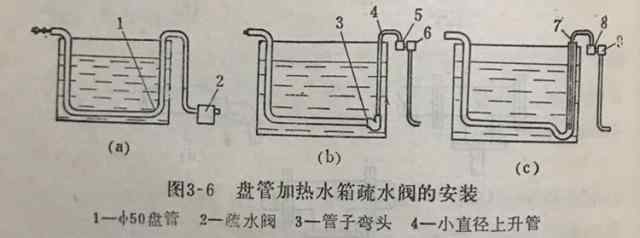

图3-6(a)为盘管加热的水箱。水箱入口端的直径与加热盘管和冷凝水出口管的直径相同，但只有一根与疏水阀相连的短管较细。当蒸汽开始进入时，冷凝水存在于盘管底部，蒸汽仍然可以通过冷凝水上方到达水阀。此时疏水器不排水，盘管内有空气阻力。

直到管道内的蒸汽全部凝结，蒸汽压力会把冷凝水向前推。但这种情况不能持续太久，因为这些冷凝水流动后，水封被破坏，蒸汽阻力现象再次开始，蒸汽再次进入浮球疏水阀，于是疏水阀再次关闭。所以这种方式安装盘管的加热水箱，大部分时间是用热冷凝水加热，而不是用蒸汽加热。为了克服上述缺点，盘管末端和冷凝水提升管可以改为如图3-6(b)所示的连接。

图3-6盘管加热水箱

在直径为50的盘管末端连接一个立管鹅颈弯管。这样，在水积聚在盘管中之前，在弯管中形成水封。上升管的直径也改为如图3-6(b)所示的细管，不仅减小了蒸汽阻力的体积，而且很容易保持上升管中的水柱，防止蒸汽通过。疏水阀应尽可能靠近立管安装。疏水器前应安装过滤器。

如果液位下没有连接接头以防止腐蚀，请按照图3-6(c)所示的方法安装。在管子上升之前，将一段直径为50的管子弯曲成袋状，将一根直径较小的管子插入上升的管子中，并密封粗管上端和细管之间的接头，以防止蒸汽泄漏。

今天我们来说说疏水器在这两个装置上的安装位置。一顿一顿吃。慢慢消化。
