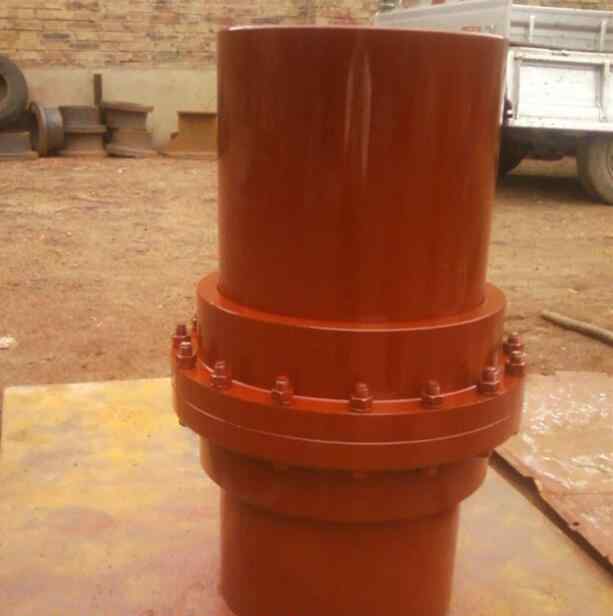

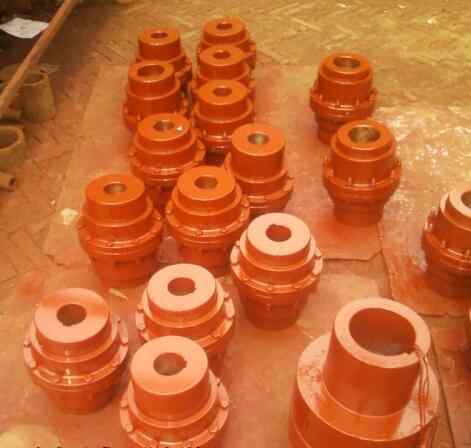

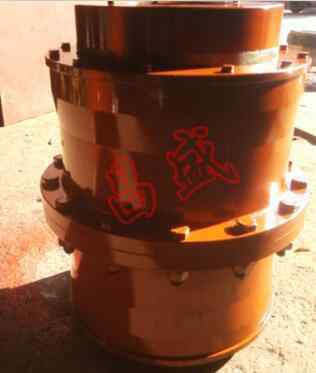

鼓形齿式联轴器 鼓形齿式联轴器系列产品型号一览

鼓形齿轮联轴器系列产品已逐渐取代CL直齿轮联轴器。鼓形齿轮联轴器不仅具有直齿轮联轴器性能，还具有较大的补偿性能和一定角位移的传动轴系。

以下由泊头长生石化机械厂提供，仅供参考:

GICL鼓形齿轮联轴器JB/T8854.3-2001的基本参数和主要尺寸

类型和尺寸:GICL1-GICL30

额定扭矩:Tn:800-3200000牛米

允许速度n: 7100-700转/分钟

轴孔直径d:18-630毫米

轴孔长度l:62-800毫米

联轴器外径d:125-1390毫米

内齿b的长度:115-1050毫米

重量:5.4-9264公斤

GIICL和GIICLZ鼓形齿轮联轴器JB/ZQ4378-86的主要尺寸

类型和尺寸:GIICL1-GIICL20

标称扭矩TN: 355-900000牛米

允许速度n: 4000-800转/分钟

轴孔直径d: 25-500mm

轴孔长度l:62-650毫米

联轴器外径d:103-928毫米

内齿圈长度:76-470毫米

重量:3.1-3984公斤

GCLD和GIICLD鼓形齿轮联轴器JB/T8854.1-2001

鼓形齿轮联轴器的类型、基本参数和主要尺寸应符合相关国家标准。

类型和尺寸:GCLD-GCLD10

允许速度n: 4000-2100转/分钟

额定扭矩TN:Tn:11200-50000牛·米

轴孔直径d:25-200毫米

轴孔长度l:82-352毫米

联轴器外径d:127-362毫米

重量:7.2-319公斤
