电气自动化控制线路 电气自动控制电路图，终于找全了，给你收藏！

电气自动化作为电气信息领域的一门新兴学科，与人们的日常生活活动和工业生产密切相关。在生产中，使用电气自动化设计可以有效提高工作效率，节约运营成本，并有效发挥劳动力的作用。

为了更形象、更直观地学习和应用电气自动控制系统，本文整理了25个电气自动控制电路图实例，以供参考。

一个

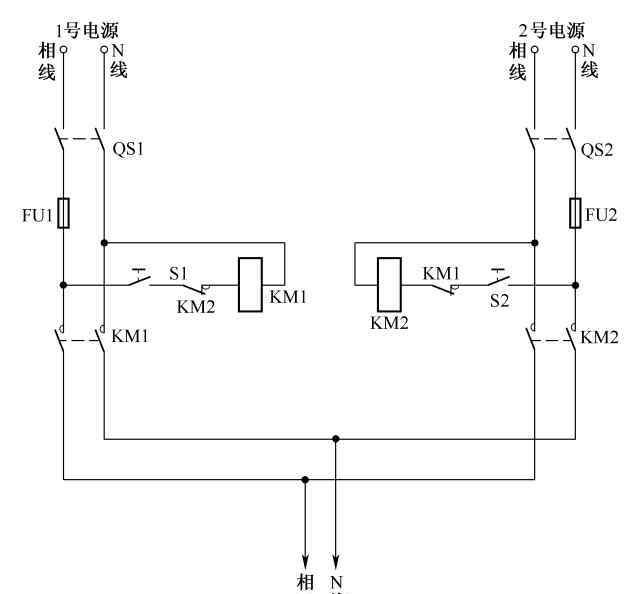

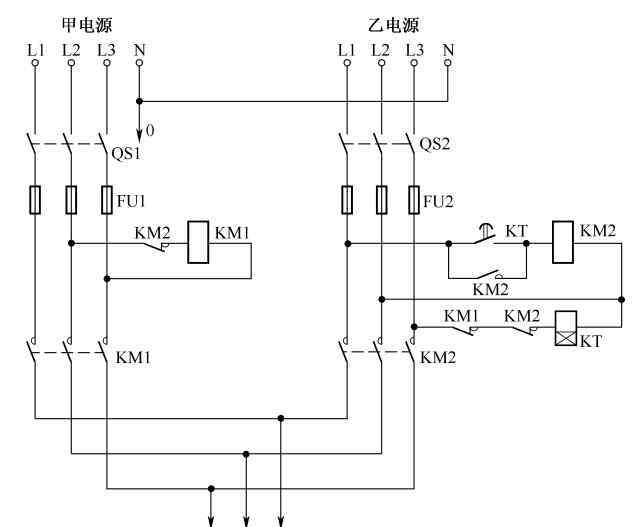

单相照明双向互备自投供电电路

2

双向三相电源开关电路

三

茶炉水加热自动控制电路

四

简单的温度控制器电路

五

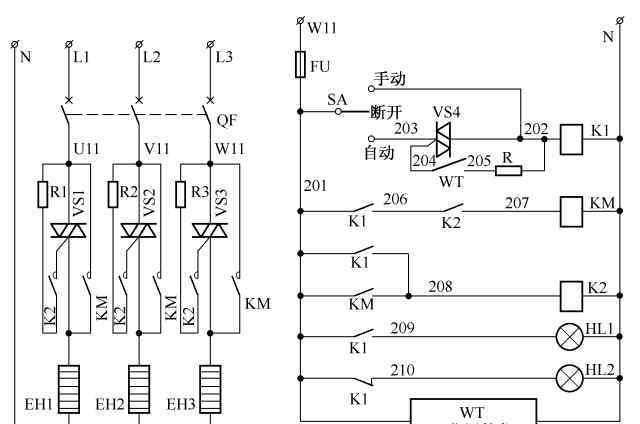

简易晶闸管温度自动控制电路

六

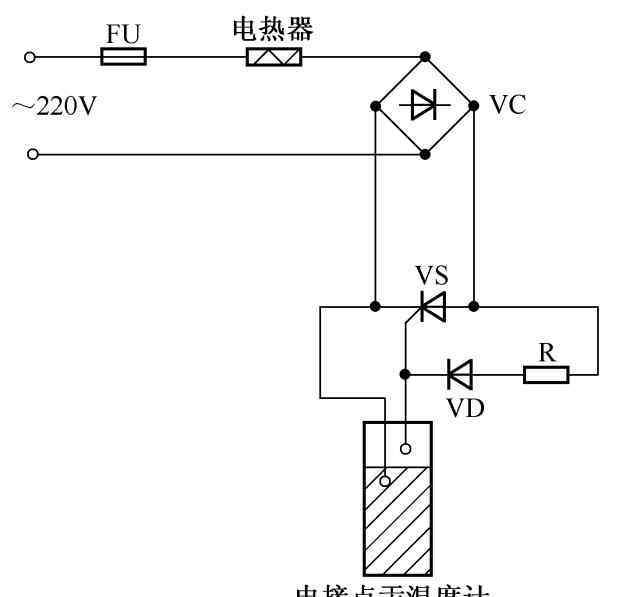

双向晶闸管控温电路

七

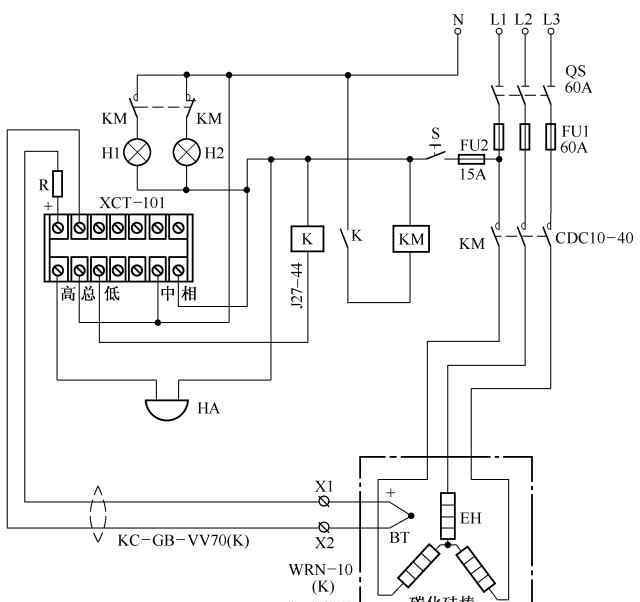

XCT-101动圈式温度调节器的温控电路

八

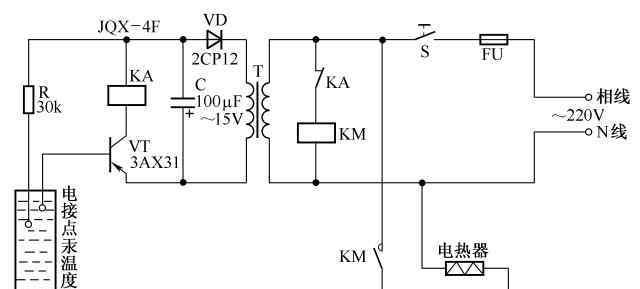

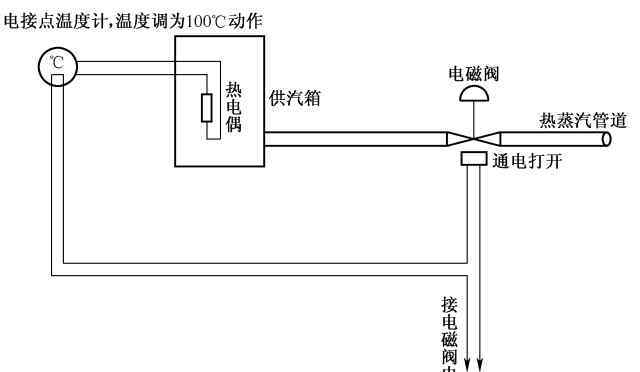

电接触压力温度计的温控电路

九

TDA-8601温度指示调节器的温控电路

10

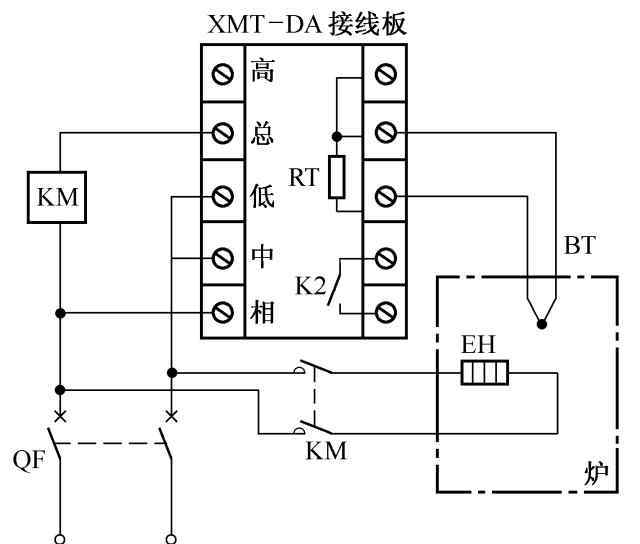

XMT数字显示调节器的温度控制电路

11

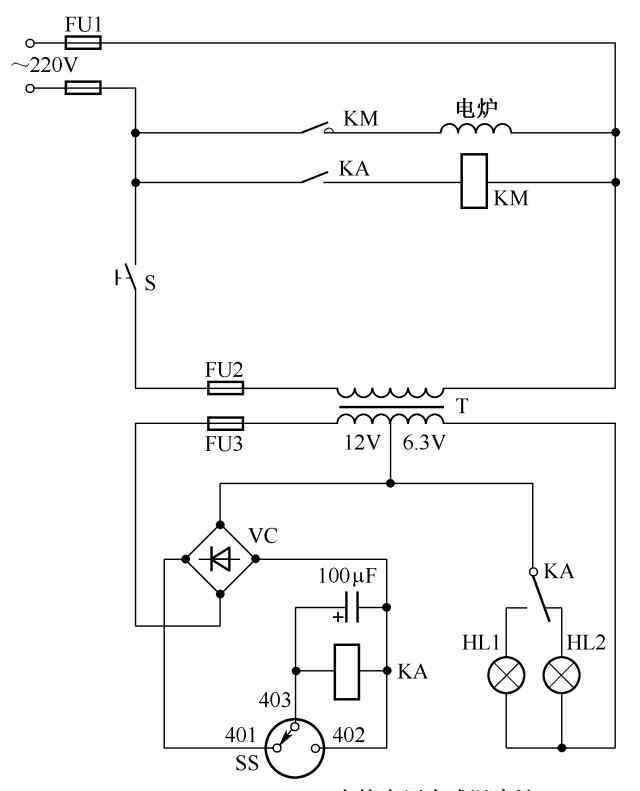

基于△/Y变换的炉温控制电路

12

简单的温度控制电路

13

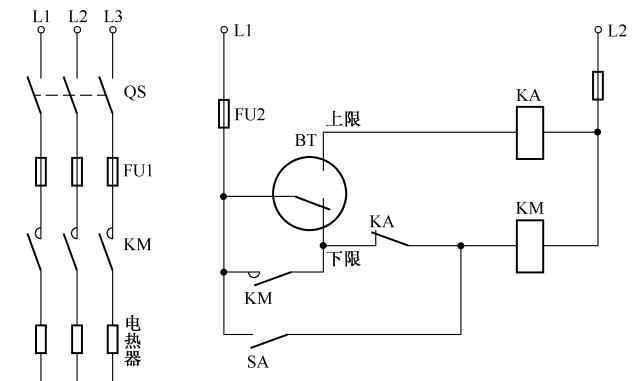

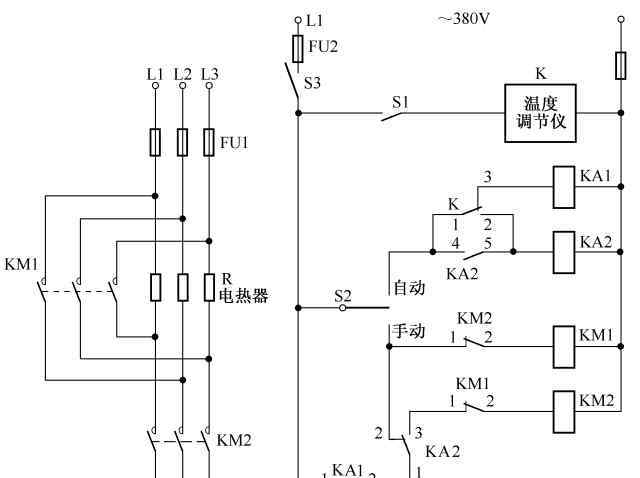

双功能三相电阻加热炉控制电路

14

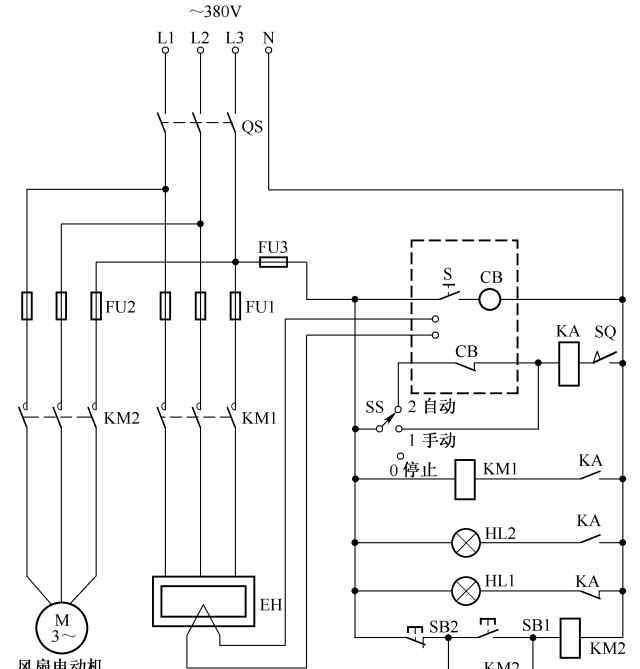

自动气体循环炉的温度控制电路

15

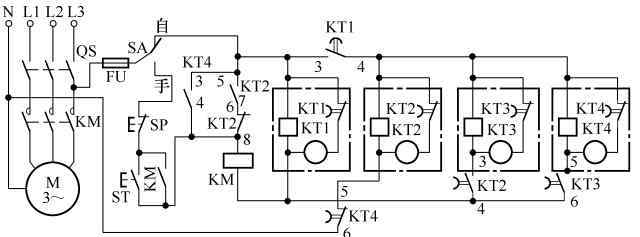

喷泉自动喷水控制电路

16

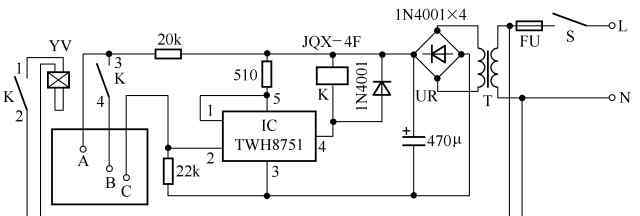

自动节水电路

17

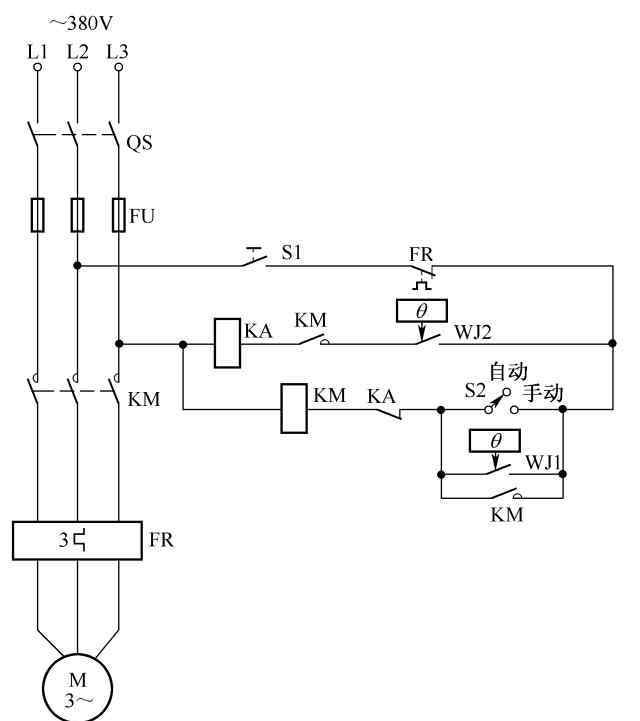

电力变压器自动空冷回路

18

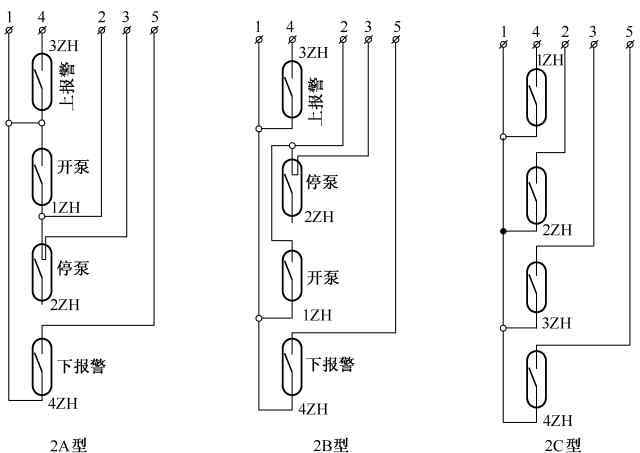

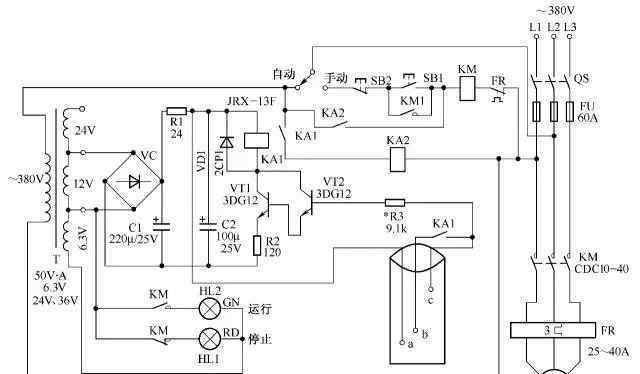

用电接点压力表作为水位控制电路

19

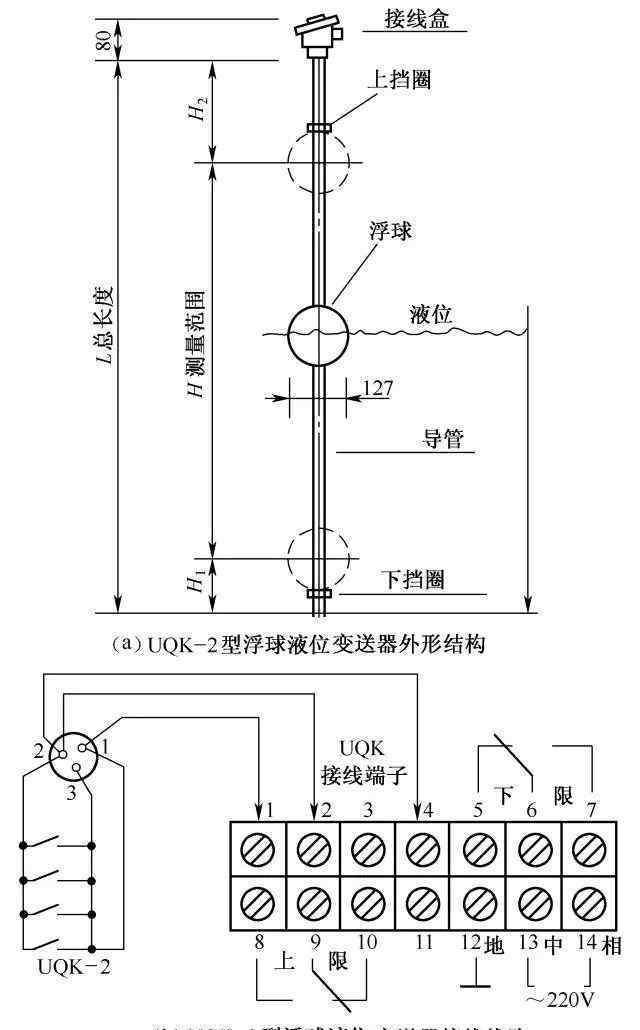

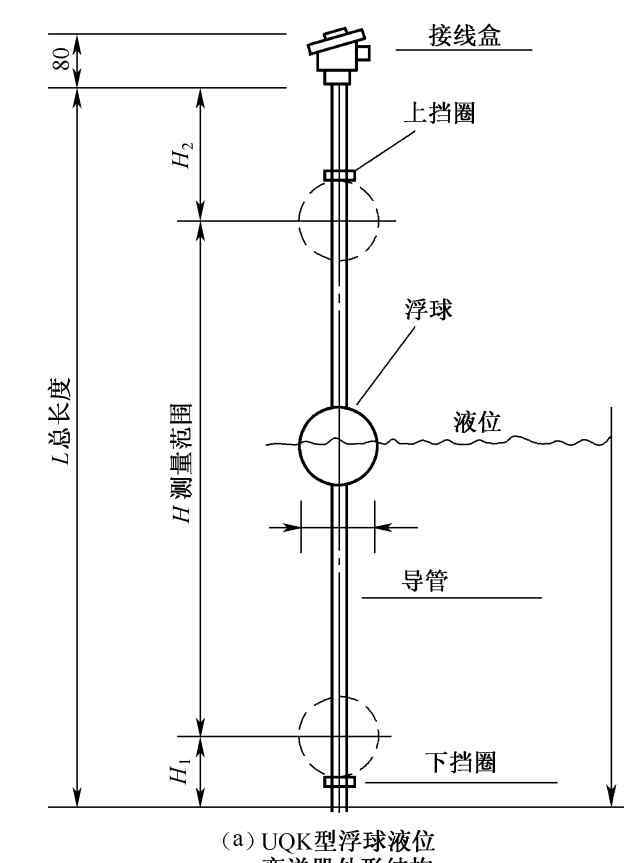

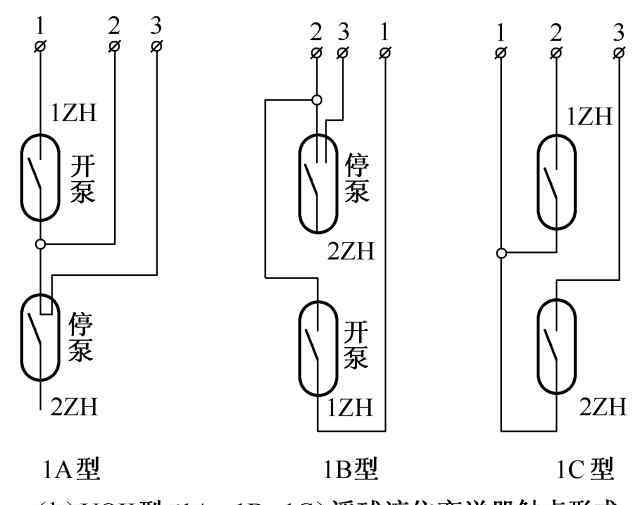

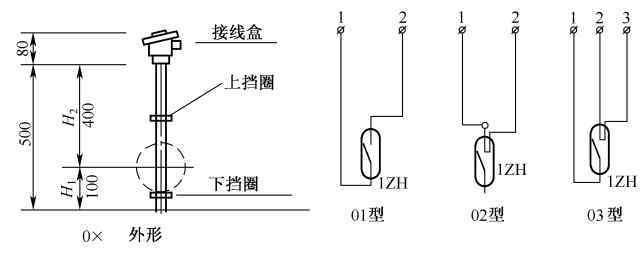

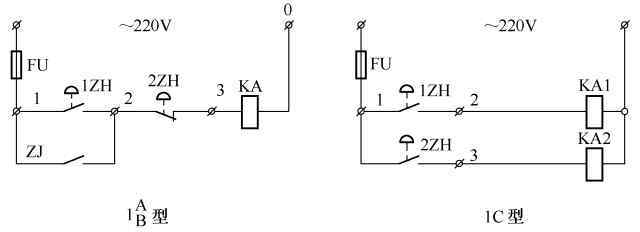

UQK-2浮球液位变送器接线电路

17

UQK液位变送器接线电路

18

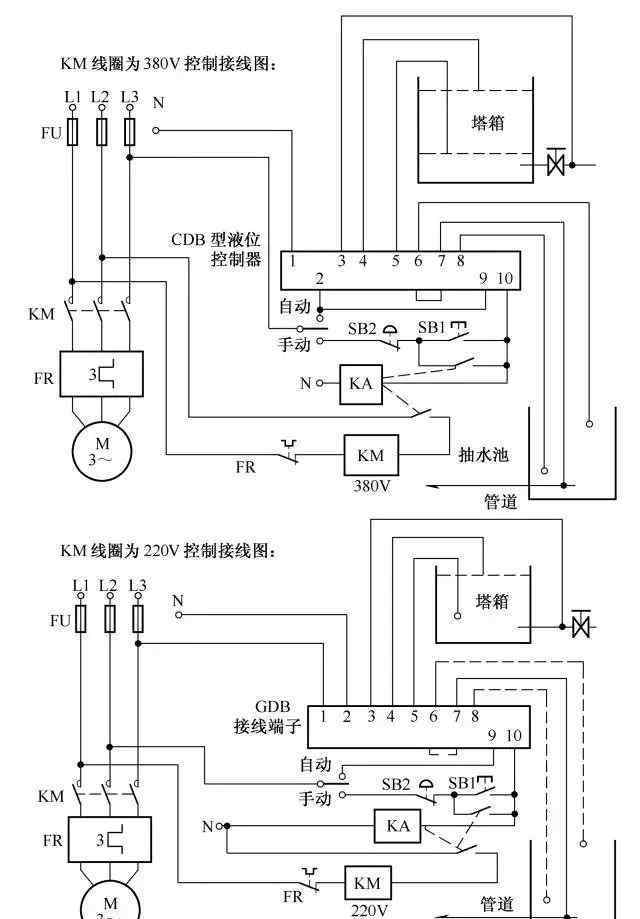

GDB型双池液位控制器电路

19

给排水应用电路

20

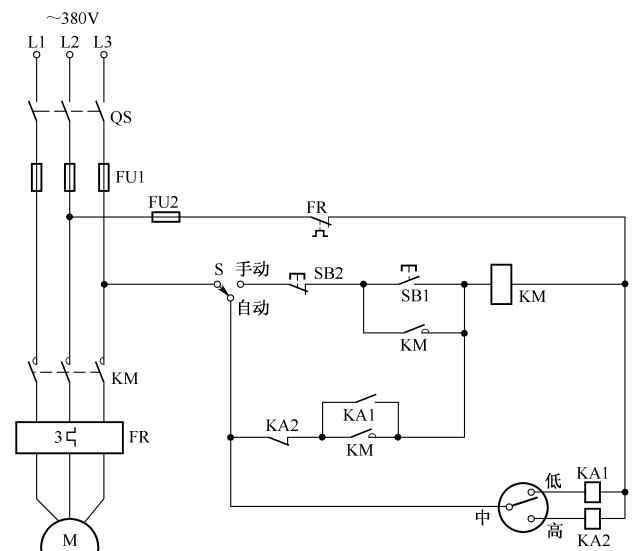

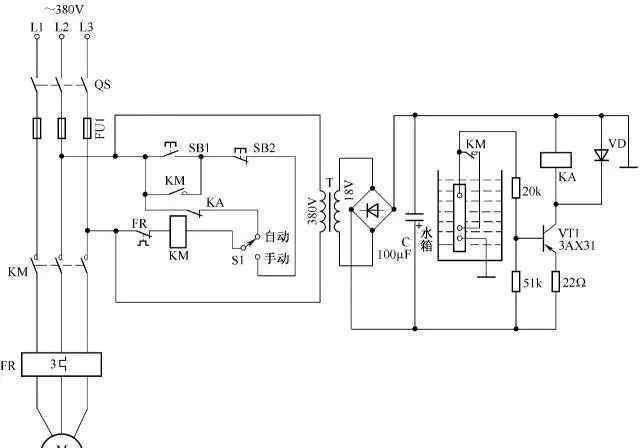

简易水位自动控制电路

21

全自动水位控制水箱排水电路

22

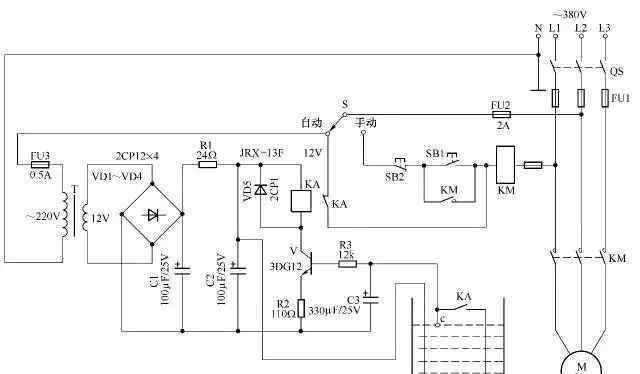

改进的水位自动控制电路

23

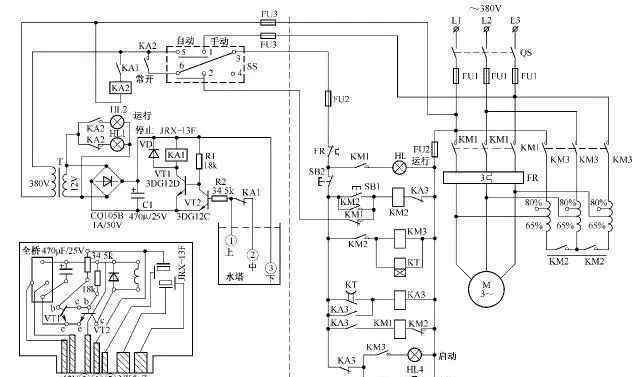

大型水塔自动控制供水电路

24

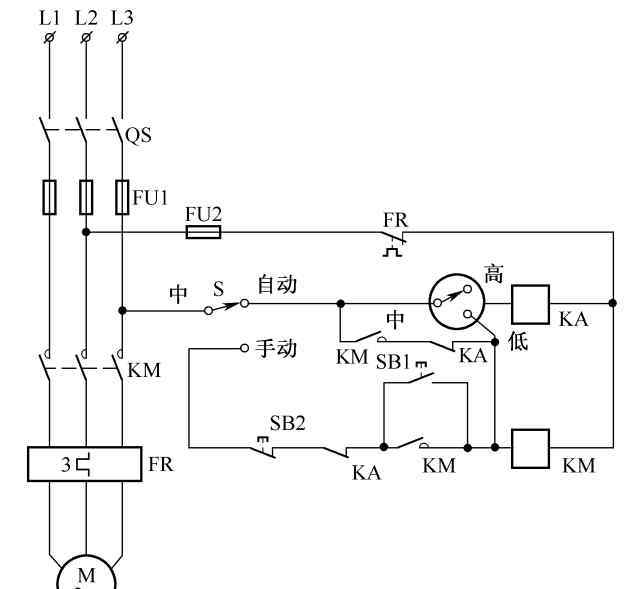

高停低开自动控制电路

25

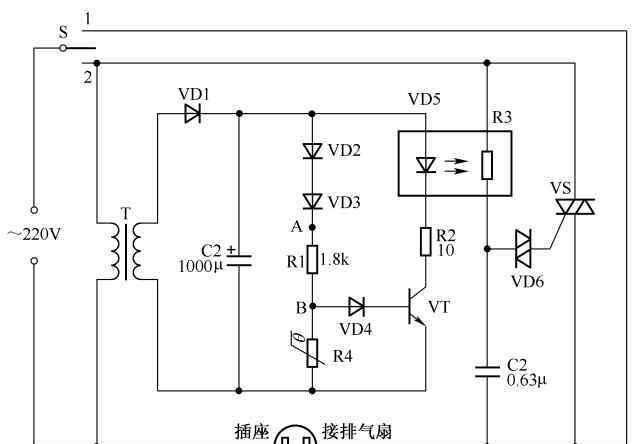

排气扇自动控制电路
