1.交流接触器原理--简介

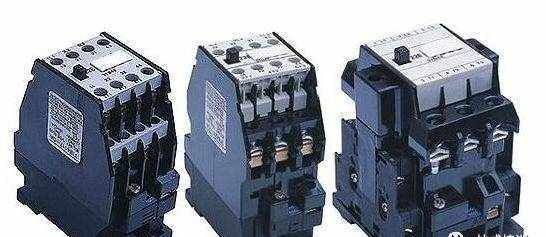

交流接触器,其英文名称为Alternating Current Contactor,是接触器的一种,被广泛用作电力的开断和控制电路。从用途来角度来看,交流接触器可分为工业用接触器以及建筑及家用接触器两类。交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令。主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。

在电工学上,因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置,所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。接触器控制容量大,适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。在工业电气中,接触器的型号很多,电流在5A-1000A的不等,其用处相当广泛。

一、结构说明

交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。交流接触器在失电后,依靠弹簧复位。另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。20安培以上的接触器加有灭弧罩,利用电路断开时产生的电磁力,快速拉断电弧,保护接点。接触器具可高频率操作,做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次,电寿命一般则为数十万次至数百万次。

交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动触点的闭合与断开。

②触点系统:触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方式的要求。

③灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。

④其它部分:有绝缘外壳、弹簧、短路环、传动机构等。

二、技术发展

交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变。无论技术的发展到什麼程度,普通的交流接触器还是有其重要的地位。

1、空气式电磁接触器:电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。因为交流电磁接触器的线圈一般采用交流电源供电,在接触器激磁之后,通常会有一声高分贝的"咯"的噪音,这也是电磁式接触器的特色。80年代后,各国研究交流接触器电磁铁的无声和节电,基本的可行方案之一是将交流电源用变压器降压后﹐再经内部整流器转变成直流电源后供电,但此复杂控制方式并不多见。

2、真空接触器:真空接触器是接点系统采用真空消磁室的接触器。

3、半导体接触器:半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。

4、永磁接触器:永磁交流接触器是利用磁极的同性相斥、异性相吸的原理,用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。

三、分类

1、通用接触器可大致分以下两类:

(1)、交流接触器:主要有电磁机构、触头系统、灭弧装置等组成。常用的是CJ10。CJ12。CJ12B等系列。

(2)、直流接触器:一般用于控制直流电器设备,线圈中通以直流电,直流接触器的动作原理和结构基本上与交流接触器是相同的。

2、按主触点连接回路的形式分

(1)、直流接触器   (2)、交流接触器

3、按操作机构分

(1)、电磁式接触器

(2)、永磁式接触器:永磁交流接触器是利用磁极的同性相斥、异性相吸的原理,用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。

安装在接触器联动机构上极性固定不变的永磁铁,与固化在接触器底座上的可变极性软磁铁相互作用,从而达到吸合、保持与释放的目的。软磁铁的可变极性是通过与其固化在一起的电子模块产生十几到二十几毫秒的正反向脉冲电流,而使其产生不同的极性。根据现场需要,用控制电子模块来控制设定的释放电压值,也可延迟一段时间再发出反向脉冲电流,以达到低电压延时释放或断电延时释放的目的,使其控制的电机免受电网晃电而跳停,从而保持生产系统的稳定。

4、按驱动方式分

液压式接触器   气动式接触器   电磁式接触器

5、按动作方式分

直动式接触器   转动式接触器    德力西接触器

四、接触不牢靠的原因及处理方法

接触器的触头接触不牢靠的原因及处理方法:

触头接触不牢靠会使动静触头间接触电阻增大,导致接触面温度过高,使面接触变成点接触,甚至出现不导通现象。造成此故障的原因有:

(1)、触头上有油污、花毛、异物。

(2)、长期使用,触头表面氧化。

(3)、电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等。

(4)、运动部分有卡阻现象。

处理方法有:

(1)、对于触头上的油污、花毛或异物,可以用棉布蘸酒精或汽油擦洗即可。(2)、如果是银或银基合金触头,其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时,一般不影响工作,.可用酒精和汽油或四氯化碳溶液擦洗。即使触头表面被烧得凸凹不平,也只能用细锉清除四周溅珠或毛刺,切勿锉修过多,以免影响触头寿命。   对于铜质触头,若烧伤程度较轻,只需用细锉把凸凹不平处修理平整即可,但不允许用细砂布打磨,以免石英砂粒留在触头间,而不能保持良好的接触;若烧伤严重,接触面低落,则必须更换新触头。

(3)、运动部分有卡阻现象,可拆开检修。

五、 直流接触器型号的含义交流接触器的型号含义交流接触器使用中注意的事项   1、励磁线圈电压应为85%~105%Un。

2、铁芯上短路环应完好。

3、铁芯、触点支持件等活动部件动作应灵活。

4、铁芯、衔铁端面接触良好、无异物。

5、触点表面接触良好,有一定的超程和耐压力。

6、操作频率应在允许范围内。

交流接触器如何接线?

1、3、5接三相电源,(主电路部分)

2、4、6接三相电机

A1、A2 是这个接触器的线圈,接到控制电路里面去,通过控制这个接触器的线圈(A1、A2)来实现控制住电路部分的电机(以小控大)。

13、14表示这个接触器的辅助触点,NO表示为常开,也就是没通电的情况下13、14是断开的,通电后13、14是闭合的。放在控制电路部分用来自锁(并联在启动按钮上),达到连续运行的目的。

首先三相电源,分别接接触器的主触点L1、L2、L3,再从接触器的T1、T2、T3接出三根线接电机的三个接线柱,以上是主电路。

控制电路:从L1引出一根线接停止按钮(停止按钮是常闭的,启动按钮是常开的)从停止按钮出来接启动按钮一端和接触器辅助触点的一端,然后从启动按钮的另一端接辅助触点的另一端(这部分也就是自锁),从这一端出来的线接线圈A1,线圈A2出线接L2或L3。

以施耐德交流接触器为例,首先了解一下几个基本常识,交流接触器有两个基本东西:主触头和辅助出头。主触头,顾名思义,就是和用电器接触的或者接在主回路上,辅助触头就是接在控制回路上,用来控制主回路的。

主触头一般接到主回路上,先后顺序没有特别要求,辅助触头接到控制回路上,一般要选择的是常开触点、常闭触点。这个选择是根据控制回路的要求而定,一般一个交流接触器如果常开常闭触点不够用,以施耐德为例,可以在最上方加上一个机构,类似于常开常闭触点可供使用。

判断交流接触器是常开常闭,可以使用万能表的通断量程,当万能表测量时响,证明是常闭触点。 如果万能表不响证明是常开触点,用手按一下辅助出头的按钮,常开就会响,常闭就不响。
