上个月3月27日，小米发布了更高完成度的全屏旗舰MI MIX2S，搭载Snapdragon 845处理器，还增加了最火的无线充电功能，也是小米第一款具备无线充电功能的手机。同时发布小米无线充电器，采用齐无线充电标准，支持正常5W/快速充电7.5W两种充电模式，具有超温过流保护和异物检测功能。
首先，打开小米无线充电器
小米无线充电器的盒子正面没有一个字，整个白色盒子上只有产品图。
开箱物品清单:无线充电器*1、快速入门指南*1、售后服务卡*1，不含电源适配器和数据线。
小米无线充电器整个表面全是白色，没有任何LOGO字符。采用PC作为外壳的基本材料，然后通过类似的二次注塑工艺，在表面覆盖一层厚厚的硅胶，使手感柔软，手机具有一定的防滑效果，不会脱落。
充电板半径47mm，厚度12.44 mm，采用USB-C输入接口，支持5V2A/9V2A输入。
相反，充电器的底部贴有一圈防滑橡胶垫，可以防止充电器在使用时滑动。
小米无线充电器通过拧紧上下外壳螺丝来关闭，撬出橡胶防滑垫就能看到螺丝位置。

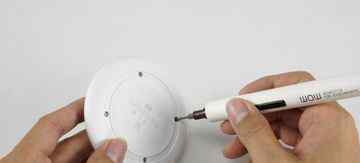

拧出4个十字螺钉。
分解图中，PC底盖在左边，PC+硅胶外壳在右边。

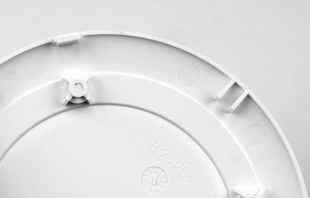

在PC底盖的细节部分，螺丝座设计有加强筋。

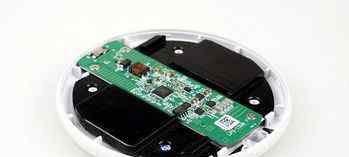

所有组件都安装在盖的底部，PCB下面一整块黑色是金属导热块，将均匀加热后产生的热量扩散开，避免高热的积聚。
面罩组件的俯视图。

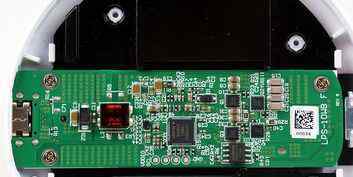

印刷电路板的俯视图。

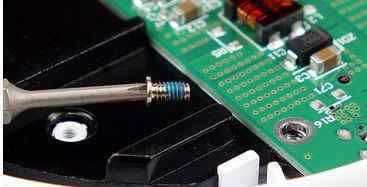

PCB螺丝有螺丝胶，防止松动。

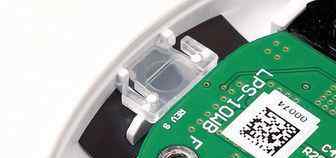

半透明是指示灯的导光胶，下面用一张黑色的遮蔽胶纸，避免漏光。

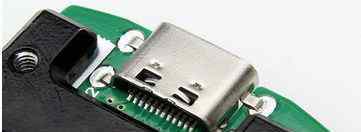

下沉板USB-C母座，4针通孔焊接牢固。
金属散热块用夹子和PCB螺丝固定，夹子抬起进一步拆卸。
分离面盖模块中的金属散热块。

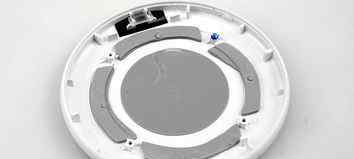

盖子底部使用4+1片柔软的聚合物导热油脂，以均匀地传递热量。
用刀刮金属块，发现充电头网是铝制的，然后阳极氧化。

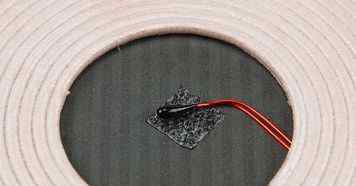

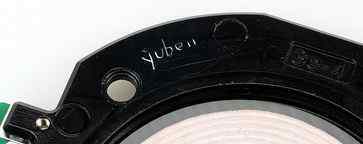

温度探头放在线圈中间测量温度。

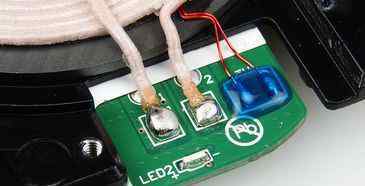

线圈焊点饱满湿润，平侧发射LED，温度探头垫用滴胶固定，避免振动和脱焊。

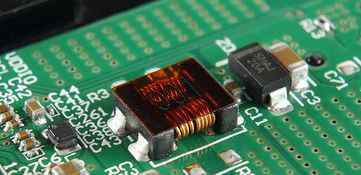

看看输入端，tvs保护瞬时过压，共模扼流圈防止干扰。

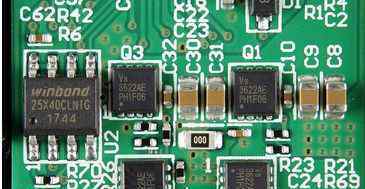

线圈驱动部件，winbond 25X40CL+vgsemi VS3622AE。

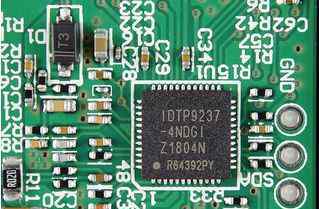

采用美国IDT IDTP9237的无线充电方案。

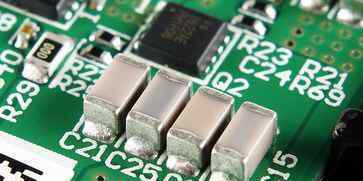

4个npo电容，高功率保证。

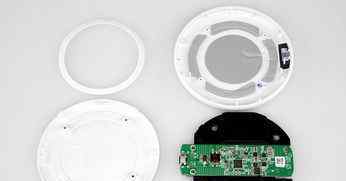

全部拆开。
