随着PBT树脂用量的增加，PBT材料的阻燃性差、热变形温度不足、缺口冲击强度不足等缺陷越来越明显。为了弥补纯PBT树脂的不足，拓宽其应用领域，相关人员不断对其进行改性。目前国内PBT改性产品有三种:玻璃纤维增强、阻燃改性、共混金改性。首先，加强修改
在PBT中加入玻璃纤维，与PBT树脂有很好的结合力。PBT树脂中加入一定量的玻璃纤维后，既能保持PBT树脂原有的耐化学性、加工性等优点，又能大大提高其力学性能，克服PBT树脂的缺口敏感性。
表聚对苯二甲酸丁二醇酯玻璃纤维增强树脂的性能对比
性能力
聚对苯二甲酸丁二醇酯（polybutylene terephthalate的缩写）
标准树脂
15%绿色荧光增强
30%绿色荧光增强
相对密度
1.31
1.39
1.52
拉伸强度/MPa
53~55
98
132~137
弯曲强度/MPa
85~96
147
186~196
抗压强度/MPa
88
108
118~127
线膨胀系数/(10-5/K)
9.4
五
2.0~2.5
没有差距
3.175毫米
23℃
连续地
490
637~686
-40℃
连续地
-
372
有差距
12.7毫米
23℃
49~59
59
78~98
-40℃
四十四
-
64
HDT/℃
0.45兆帕
154
200
215~220
1.82兆帕
58~60
190
205~212
这些产品主要用于汽车、电子、电动工具，玻璃纤维比例不同，应用领域也不同。下面举两个例子。

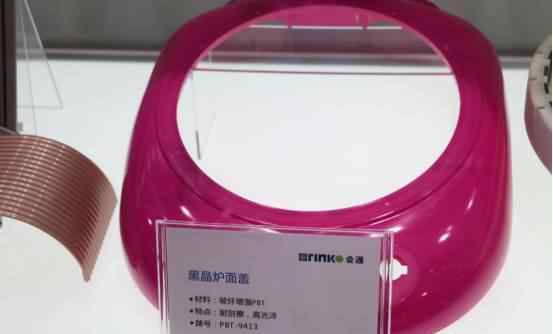

应用于黑水晶炉盖的照片玻璃纤维增强PBT材料

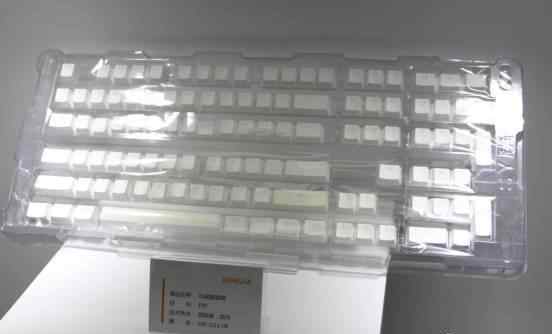

图玻璃纤维增强聚对苯二甲酸丁二醇酯材料应用于键盘
第二，阻燃改性
PBT是一种结晶芳香族聚酯。如果不添加阻燃剂，其阻燃性为UL94HB级。加入阻燃剂才能达到UL94V0等级。
常用的阻燃剂有溴化物、Sb2O3、磷化物、氯化物等卤素阻燃剂，十溴二苯醚是最常见的阻燃剂，一直是PBT的主要阻燃剂。然而，由于环境原因，欧洲国家早就禁止使用十溴二苯醚，所有缔约方都在寻找其替代品，但一直没有比十溴二苯醚具有性能优势的替代品。
然而，无卤阻燃技术作为一种趋势，近年来受到了各大公司的重视。与现有的卤素PBT相比，它具有密度小、电性能优异、力学性能与现有材料相同的特点。然而，由于缺乏经济实用的替代品，含卤阻燃产品在市场上仍然占据主导地位。

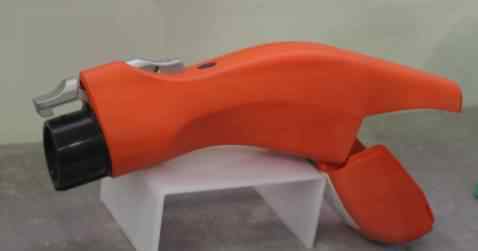

光阻燃聚对苯二甲酸丁二醇酯在装药枪中的应用
3.混合金的改性
PBT与其他聚合物共混的主要目的是提高缺口冲击强度，改善成型过程中收缩引起的翘曲，提高耐热性。
国内外广泛采用共混法对其进行改性。用于共混改性聚对苯二甲酸丁二醇酯的聚合物主要有聚碳酸酯、聚酯等。这些产品主要用于汽车、电子、电动工具，玻璃纤维比例不同，应用领域也不同。
1.聚碳酸酯/聚对苯二甲酸丁二醇酯合金
优点:聚碳酸酯(PC)性能优异，在高于PC玻璃化转变温度150℃的条件下，可以与PBT以任意比例熔融共混。共混聚碳酸酯/铅合金不仅可以克服聚碳酸酯成型加工性和耐磨性的缺点，还可以弥补聚碳酸酯缺口冲击强度、抗冲击性和耐热性的缺点。
缺点:PBT为晶态聚合物，PC为非晶态聚合物，它们的合金为典型的非晶态和晶态共混体系，共混改性时容易发生相分离，导致界面附着力差，相容性差。
因此在共混过程中会加入一定量的增容剂，破坏PBT结晶，提高体系相容性。同时，为了进一步提高PC/PBT合金的韧性和强度，在共混过程中也会加入一定量的增韧剂和玻璃纤维。

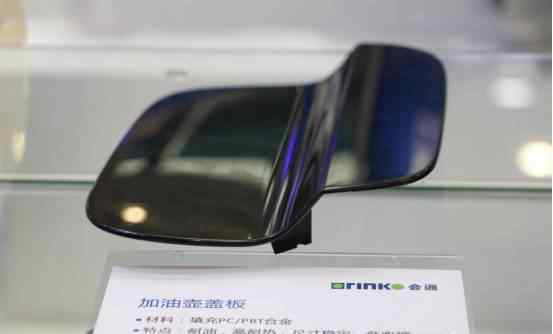

图应用于加油盖板的聚碳酸酯/聚对苯二甲酸丁二醇酯合金材料
2.聚酯/聚对苯二甲酸丁二醇酯合金
优点:聚对苯二甲酸乙二醇酯(PET)和PBT的溶解度参数相似，化学结构相似，两者混合体系相容性好，只有一个玻璃化转变温度Tg。
缺点:PBT和PET共混时，会发生化学反应生成嵌段共聚物，后期容易通过酯交换反应生成无规共聚物，降低聚合物的分子量和力学性能，最终影响合金质量。
因此，可以在共混体系中加入一定量的扩链剂，与两者的羧基发生酯化反应，PBT和PET可以连接形成PBT-PET、PET-PET或PBT-PBT嵌段共聚物，可以在短时间内提高体系的相对分子量和特性粘度。最终得到的聚酯/聚对苯二甲酸丁二醇酯合金具有强度高、刚性好、热变形温度高、尺寸稳定性好、表面光泽度好等优异性能。

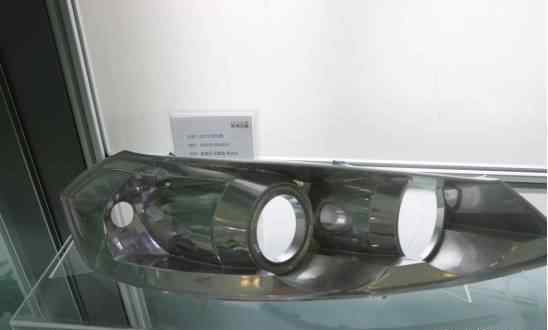

图汽车照明环用PBT/PET合金材料
3.将聚对苯二甲酸丁二醇酯与其他聚合物混合
除了上述材料，还有一些增容效果更好的材料，如PU、PP、ABS、SBS、EPDM、POE、ASA、EVA、弹性体等。也有人尝试熔融共混PBT，并且一些可生物降解的生物树脂PBS、PCL和PBT可以共混制备具有环保功能的PBT合金。
素材来自何新东老师和网络，爱邦高分子虚拟竹整理。
时间
午餐
喝茶休息时间
金发姑娘问钢导演
晚宴
请加微信并发名片报名； 张小姐： 18320838592;江先生： 18666186648 ，微信同电话号码。会议详情请点击此处；看完原文，可以报名#标签#素材，PBT#
1.《pbt 常见的PBT材料改性及应用》援引自互联网，旨在传递更多网络信息知识，仅代表作者本人观点，与本网站无关，侵删请联系页脚下方联系方式。
2.《pbt 常见的PBT材料改性及应用》仅供读者参考，本网站未对该内容进行证实，对其原创性、真实性、完整性、及时性不作任何保证。
3.文章转载时请保留本站内容来源地址，https://www.lu-xu.com/tiyu/871431.html
