排气阀 史上最全的排气阀知识，快来看看吧!!!

工作原理

当系统中有空气体时，气体积聚在排气阀的上部，压力上升。当气体压力大于系统压力时，气体会导致空腔内水位下降，浮标会随着水位下降，所以打开排气口。气体排出后，水位上升，浮子上升。当排气口关闭时，如拧紧阀体上的阀盖，排气阀停止排气。通常情况下，阀盖应该处于开启状态，也可以与隔断阀一起使用，方便排气阀的维护。

特征解释

1.排气阀浮标采用低密度PPR和复合材料制成，即使长时间浸泡在高温水中也不会变形。不会造成浮子运动困难。

2.浮筒杠杆采用硬塑料制成，杠杆、浮筒和支架之间的连杆均采用活动连接，长期运行不会发生腐蚀，导致系统不工作而漏水。

3.杠杆的密封端面由弹簧支撑，弹簧可以随着杠杆的运动而膨胀和收缩，以确保密封性能，而不会排出空气。

4.安装排气阀时，最好与隔断阀一起安装，这样在需要拆卸排气阀进行维修时，可以保证系统的密封性，防止水流出。低密度PP材料，即使长时间浸泡在高温水中也不会变形。

三大功能

1.当管道开始充水时，需要排气阀排出管道中大量的空气体，以保证管道充水时没有空气体，并需要大量的排气阀配合充水量，可以缩短充水时间。

2.在管道运行阶段，要求排气阀能在高压作用下跟踪排气阀，并及时排出水中释放的微量空气体(约为其体积的2%)，以防止气囊堵塞管道内积聚造成的水流，提高供水效率。

3.在管道排水空阶段，要求排气阀提供大量空气，防止管道内出现负压。这时就要求排气阀的吸入量要与管道排量相匹配。当管道发生局部事故时，由于短刀的倾斜，排水流量很大，因此需要排气阀快速供应大量空气，以防止管道因负压而破裂。

排气阀结构性能分析

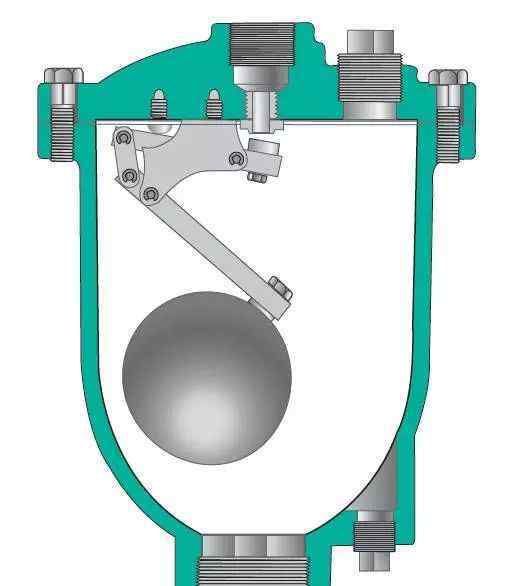

浮球(气缸)排气阀

这是最早生产的进排气阀。一般在压力大于0.02MPa时不能自动排气，只能用于第一次充水或事故检修后的进气充水排气，进排气速度比其他形式慢，所以只适合进排气量小的情况。

浮球(气缸)杆排气阀

它是在浮球(气缸)排气阀的基础上改进的。废气可以通过杠杆原理在较高压力下排出，最大排气压力一般不超过0.08MPa。

总结:

以上两种排气阀结构简单，但都存在一些缺陷。当水和气交替时，大排气口只能排出第一种气体，不能连续排气。输水管道坡度不大时，管道多处于一段水一段气的柱塞流状态。浮球排气阀浮力低，水排出第一气体后托起浮球。第二种气体有压力，假设压力为0.12MPa，气体对浮球的支撑力等于排气口面积乘以管道内的压力。DN100排气阀的球支撑力约为1500 N，DN 300排气阀约为14000N，因此大排气口不可能在塞流状态下自动开启排气，失去排气功能。

气缸排气阀

作为近年来出现的一种进排气设备，它是根据气缸原理设计的一种不同于其他任何进排气门的全新装置。其原理是利用浮子杠杆控制气缸内气动膜片的动作，从而控制阀体排气口的开启和关闭。在高压下(1MPa以下)，无论是多级水柱还是气柱，加压和未加压的气体都可以高速排出。

这种排气阀的主要结构特点是:大小排气口或仅大排气口的有效排气直径不小于排气阀公称直径的70%，排气直径大，排气速度快，在任何情况下都能高速排气。设计者在选择排气阀时，一般用排气阀的公称直径来计算排量。气缸排气阀完全能满足设计要求，真正起到防止管道内水锤和爆管的作用。

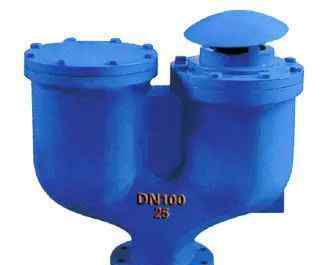

组合(复合)排气阀

复合排气阀是国内最常用的排气阀，是将浮球(缸)式和浮球(缸)杠杆式排气阀相结合而改进的。用于带压微排气的浮球杠杆排气装置；浮球(圆筒)式装置，用于在第一次充水或其他条件下大量进排气。进气口和出气口的尺寸可以扩大，从而可以大大提高进气口和出气口的速度。

排气阀选择

需要注意的事项

1.排气阀的位置选择比直径选择更重要。

2.对于长输管道，理想的排气方式是在短距离内(一般为500~1 000 m)安装大量直径较小的排气阀，而不是安装直径较大但数量较少、间隔较长的排气阀。

3.大多数情况下，需要安装一个具有三种功能的组合阀，即复合排气阀，即小容量自动排气阀、大容量系统充水排气阀和系统排气阀空 true 空破坏。

4.当最高的边有不同的坡度时，根据严酷的坡度确定排气阀的大小。

5.如果选择不缓闭的排气阀，最好在一个地方安装一个大排气阀和一个小排气阀。如果选择缓慢关闭的排气阀，只能在管道顶部安装一个排气阀。对于起伏较大的管道，应在每个高点安装排气阀。

排气阀型号

1.QB1-10单孔排气阀

2.KP-10快速排气阀

3.CARX复合排气阀

4.QB2双口排气阀

5.ARVX微型排气阀

6.ZLF-16自力式平衡阀

7.ZP-1快速排气阀

高质量厂家推荐

小七来了:中国有很多排气阀制造商，那么谁是高质量排气阀的制造商呢？小七选择了10。让我们看看，好吗？如果排的好，帮忙转发一下。呵呵，如果排的不好，吐的时候别忘了留个好消息。

1.青岛金窝德排气阀

2.张浙江温州排气阀

3.台州黄岩明源排气阀

4.厦门花嘴排气阀

5.金华市雨润排气阀

6、乐清四气门排气门

7.苍南龙岗君发排气阀

8.玉环县富农排气阀

9、余姚乐茂排气阀

10.慈溪市凤翔排气阀

排气阀的发展趋势

随着我国长距离供水工程和大型调水工程的发展，相应的辅助设备发展迅速。小琪说:太好了，我的中国！！！

目前，我国排气阀的发展趋势主要是从单一型向复合型、从简单型向智能型、从大开启力矩、大施力部件的排气阀向精细型发展。

1.从过去的单一型到复合型。近年来，我国城市供水系统实施了越来越多的长距离跨流域供水工程。长距离输水工程中配水管的管径和压力都比较大。管道中既有压力流，也有重力流，管道中有许多起伏和倒虹吸，因此管道的水力条件复杂。过去，单一性能的排气阀已经不能满足现代工程的需要。未来排气阀的性能发展应结合自动排气、充水排气等多种功能，发挥多种作用。

2.从简单到智能。根据气体释放、气液两相瞬态流动的基本理论和输水管道系统空进排气阀的特性，指出平供水管道中存在6种气液两相流动状态。即层流、波状流、栓塞流、空气质量流、泡沫流和环形流。因此，现代工程要求排气阀能根据工程需要自动调节排量和排气压力，并向智能化方向发展。

3.大开启力矩大施力分量大的排气阀发展成精密型。随着阀门研究和技术的发展，大型重型排气阀已经不适应现代社会工程，逐渐被轻型取代。
