枪械原理动图合集，这可能是最全的一篇了

将门栓，高压锅卡榫和自动圆珠笔三种结构于一身

门栓结构影响开锁，退壳，上弹和闭锁。

凸缘卡榫则实现了枪机，子弹和枪膛的开锁，闭锁。

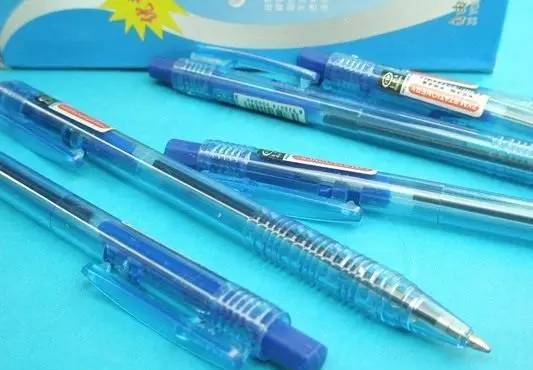

弹簧和撞针则与自动圆珠笔十分类似。

01 手枪

▼

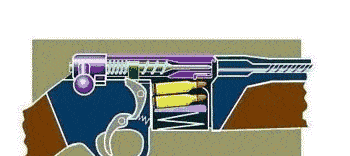

2.猎枪机械原理动图

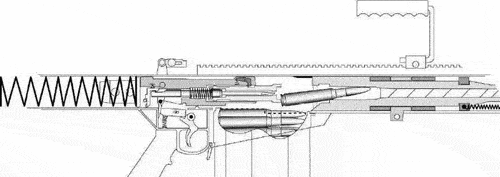

3.栓式步枪机械原理动图

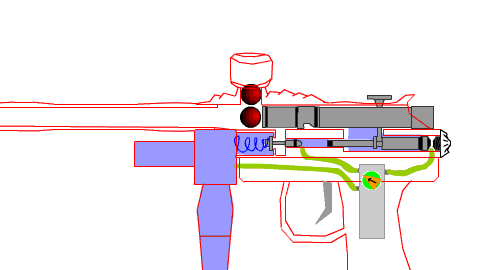

4.气枪机械原理动图

5.手枪机械原理动图

6.加特林

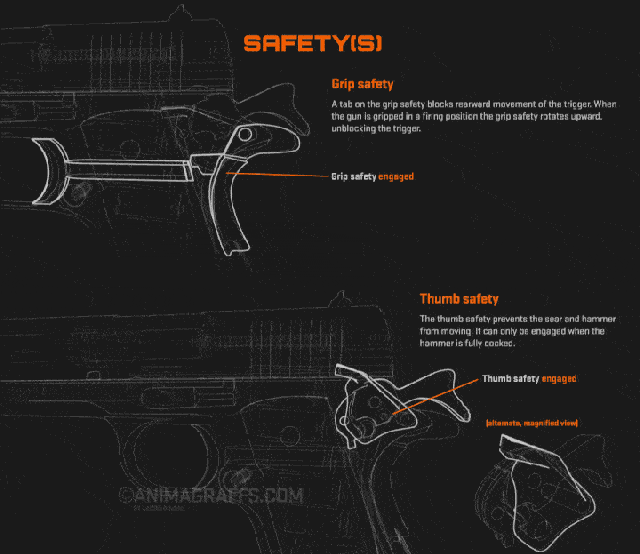

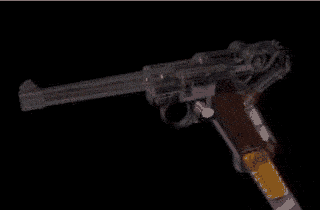

手枪这种轻武器可分为两个子系统，弹药和枪械。

通过击发，引燃发射药产生巨大压力，将弹丸推出。子弹上膛后，扣动扳机，枪内的撞针撞击子弹后面，引发子弹火药，子弹射出的一瞬间，产生的后坐力，就像火箭一样，枪管壁都有螺旋纹理，子弹射出时其实是高速旋转的，这样能确保子弹不偏离航向，更准确的打击目标。

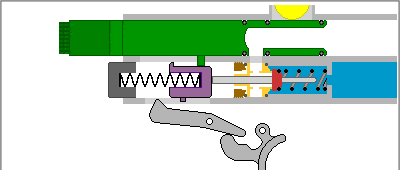

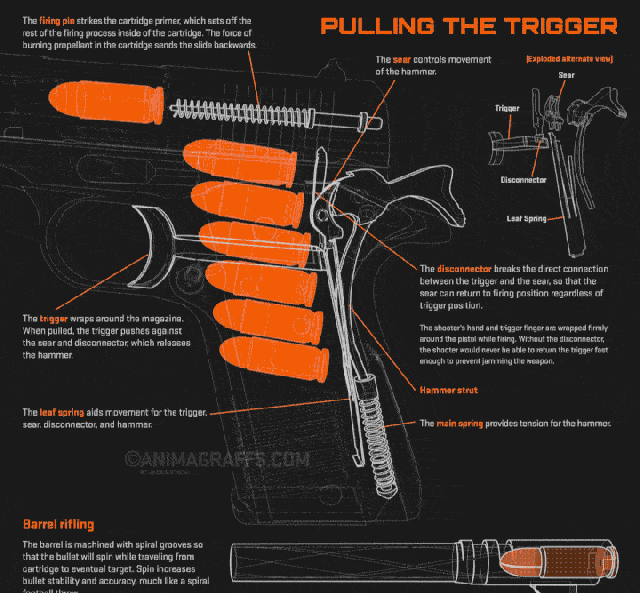

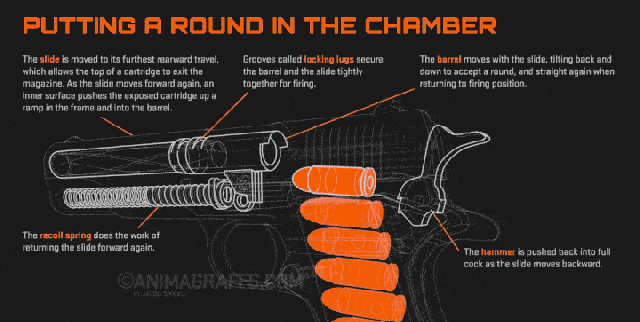

▲手枪的射击工作原理

▲手枪的射击状态

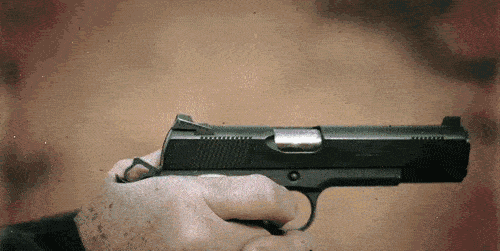

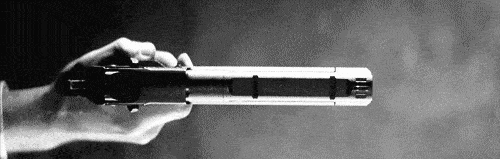

▲手枪的射击过程（慢镜头）

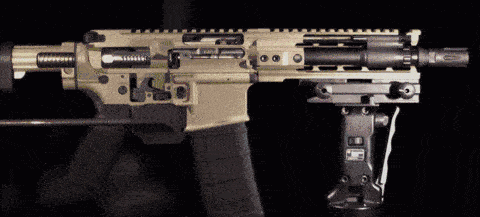

02 半自动步枪

▼

半自动步枪是一种子弹自动装填上膛的步枪。也称为自动装弹步枪。无需像非自动步枪(后拉式枪机步枪，手动装填子弹)那样打一枪拉一次枪栓。半自动步枪枪弹击发后，利用部分火药气体，后座力进行退弹壳、子弹自动装填上膛，并准备再次射击。但每扣压一次扳机只能发射一发子弹。

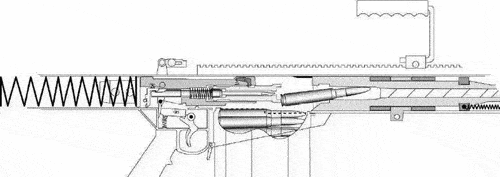

半自动步枪的原理

是利用的导气式自动原理。步枪射击时，产生半自动步枪的火药气体除了将子弹射出枪管外，同时还使枪产生后坐力。利用部分火药气体的动力使枪完成开锁、退壳、送弹和重新闭锁等一系列动作。

公认的世界上第一支半自动步枪是由墨西哥将军蒙德拉贡设计发明的6.5毫米半自动步枪于1907年首先正式装备了墨西哥军队。半自动步枪诞生后，曾在本世纪中期的各国军队中普遍装备使用，第二次世界大战中是美国军队的主流装备。

03 栓式步枪

▼

拉栓式步枪需要以手动的方式完成子弹送入枪膛(上膛)与将使用过的弹枪机退出枪膛(退膛)动作的步枪，由于每一次子弹上膛都是以手动的方式进行，这一类步枪指单进行单发射击，无法达到半自动或者是全自动射击的要求。

拉栓式步枪只能单发，而且装弹和退壳都要手工操作，射速低、使用不便。

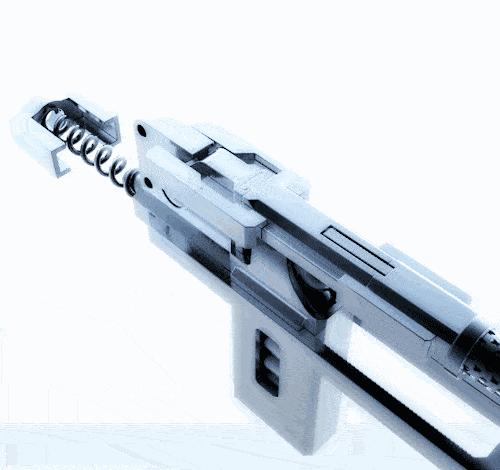

04 枪械3D动图

▼

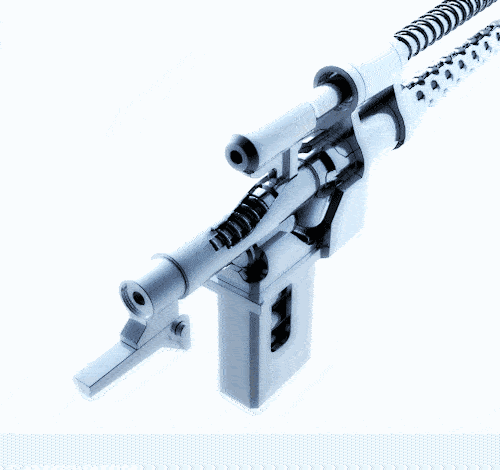

加拿大安省3D视觉设计师盖瑞斯·福勒制作的枪械动图，从这些动图中我们能直观的了解机械的结构和运动原理。

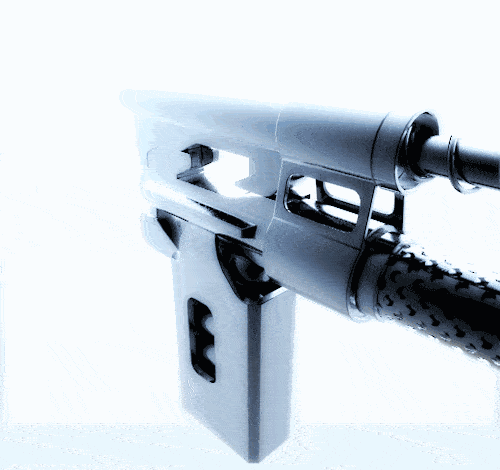

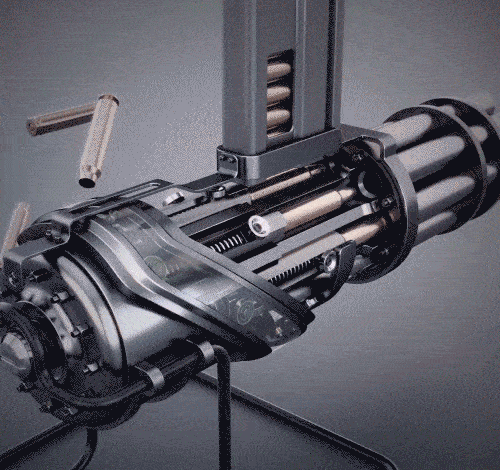

▲加特林转管机枪。它是一种手动型多管旋转机关枪。

加特林自动原理，即左轮枪式转膛发射原理，它利用一套传动机构使数支枪管绕一个公共轴转动，从而完成连续射击。加特林机枪是机械式的，最初枪管转动需要由人力转动摇把，后来改进为由电动机来完成。其优点是射速高，威力大，而且枪管可加速冷却，主要缺点是体积、质量大，消耗能量多。

▲设计原理与Webley Fosbery自动转轮手枪类似。

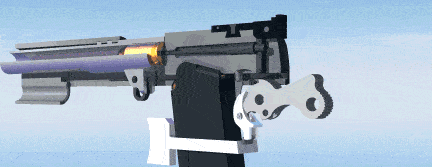

此枪可以明显的分为三大块：枪管和转轮组件，击锤和击发机构组件，以及包含扳机、复进簧、握把和保险等的底把组件。此枪装填和其它韦伯利转轮一样是折开式，整个枪管和转轮组件可以向前折开，用转轮中心的退壳顶杆顶出空弹壳或未发弹。装填完毕后，射手需要向后拉动上半部的活动部分直到拉不动，然后放手，此时击锤被压倒，全枪进入待发状态。在活动部分一退一进的过程中，底把上的一个突起会顺着转轮外表面的Z形槽滑动，带动转轮旋转一格，同时压倒击锤，实现半自动射击。

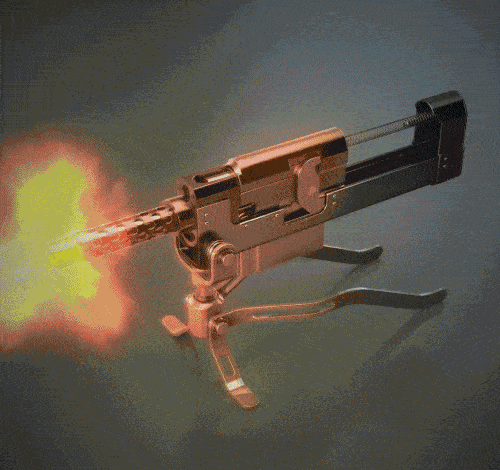

▲早期的加德纳机枪，用一个弹匣为两根枪管供弹。加德纳机枪是第一支运用火药燃气能量完成供弹、抽壳、抛壳等手脚的主动武器，使射速大为进步。

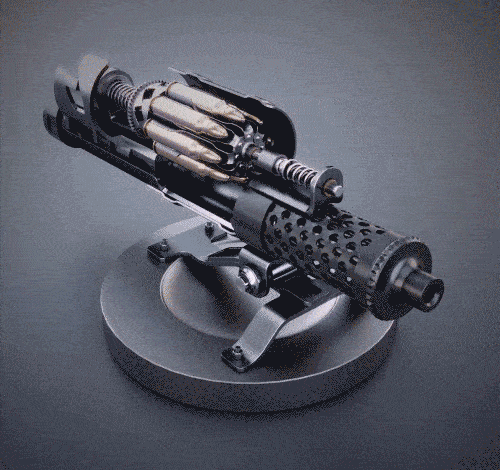

▲设计原理与刘易斯轻机枪枪类似。

刘易斯机枪有两个特征，一个是采用粗大的散热筒包著枪管，作用是当开火时令空气被吸入筒中成为风把枪管吹冻，但后来证实此筒对冷却枪管效果有限但却白白增加枪重，另一个是在枪身上方的弹鼓，刘易斯机枪原本采用47发弹鼓，弹鼓采用中心固定式，开火时弹鼓轴承转动把子弹推入枪内。

▲杠杆延迟后座，设计原理与法国FAMAS步枪类似。

FAMAS步枪结构非常有特色，枪机置于枪托内，全枪长度大大缩短了，长长的整体式瞄具提把，自带的两脚架，由于FAMAS采用无托结构，机匣位于于贴腮处，抛壳方向可以左右两边变换，以便左撇子射击时不会被弹壳打到脸上。有单发、三发点射和连发三种射击方式。FAMAS不需要安装附件即可发射枪榴弹，包括反坦克弹、人员杀伤弹、反器材弹、烟雾弹或催泪弹。

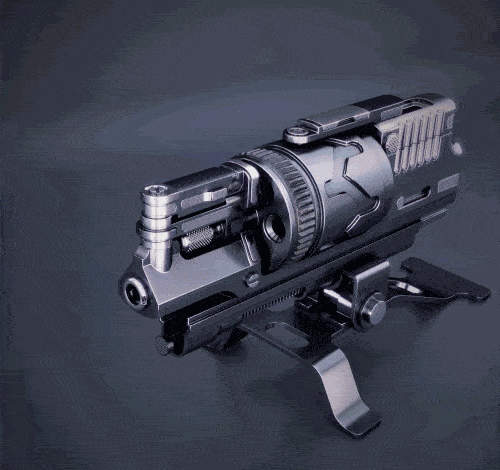

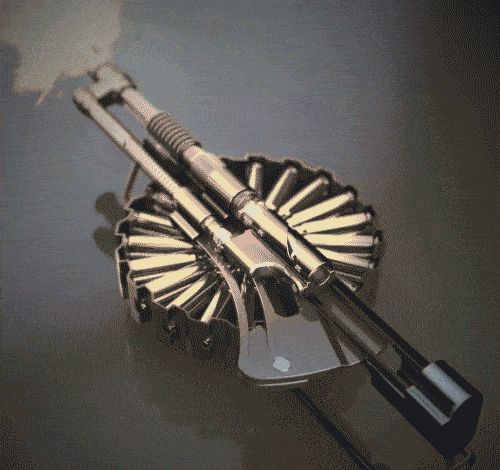

▲转轮供弹机构，很多真实的枪械都采用这样的设计。

▲设计原理与哈奇开斯转膛炮类似。

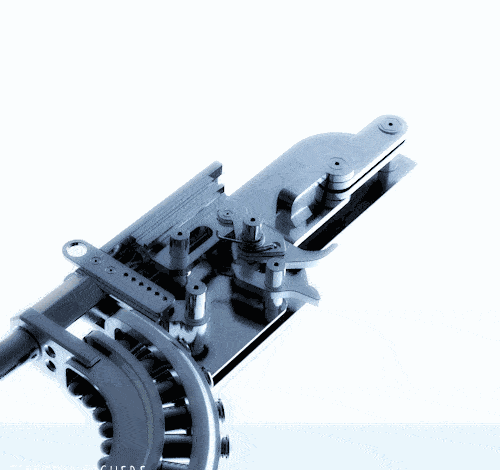

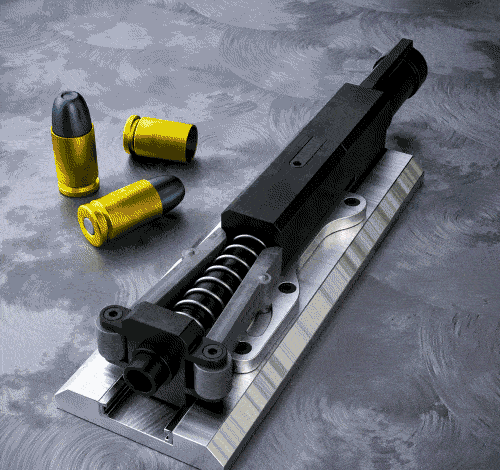

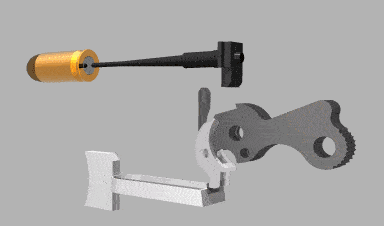

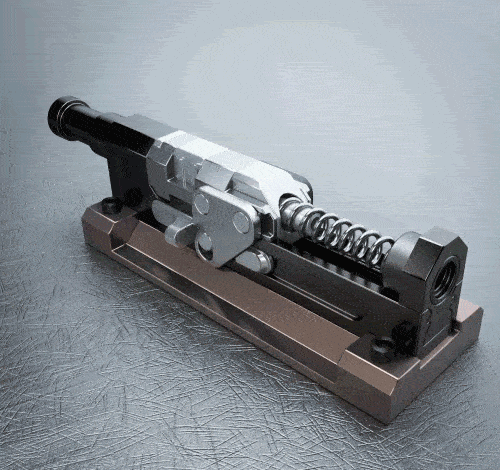

▲枪械开火机构

▲枪械开火机构

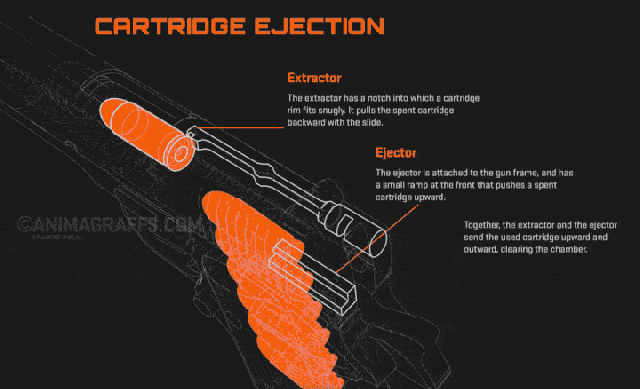

▲射击吐弹壳过程

▲射击吐弹壳过程

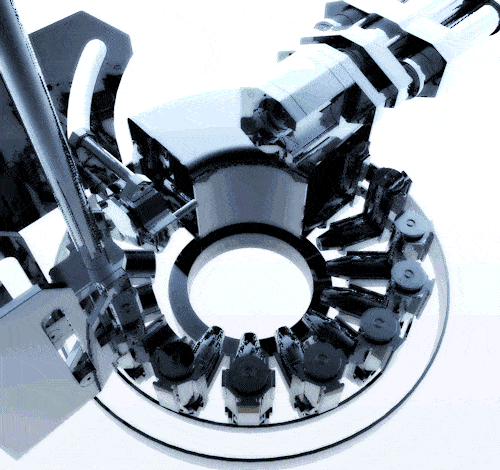

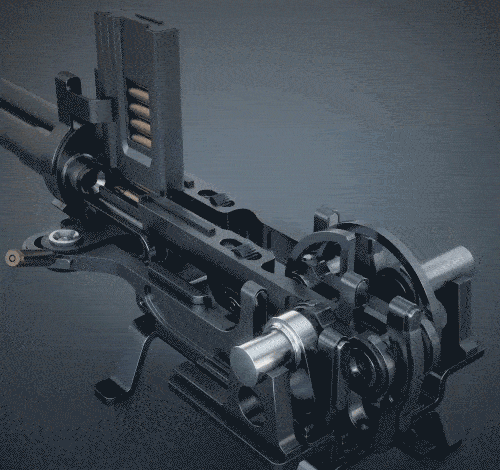

▲装弹机构

▲装弹机构

▲装弹机构

AK47自动步枪

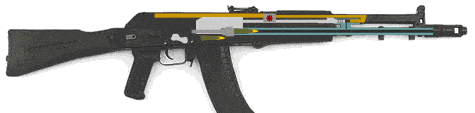

AK-47是由苏联枪械设计师米哈伊尔·季莫费耶维奇·卡拉什尼科夫设计的自动步枪。AK-47属于突击步枪，与第二次世界大战时期的步枪相比，枪身短小、射程较短，适合较近距离的战斗。采用气动式自动原理，导气管位于枪管上方，通过活塞推动枪机动作，回转式闭锁枪机。AK-47发射7.62x39毫米1943中间型威力枪弹，由容量为30发子弹的弧形弹匣供弹，保险/快慢机柄在机匣右侧，可以选择半自动或者全自动的发射方式，拉机柄位于机匣右侧。

来源：网络。
