禹鼎工业遥控器 全程图解行车线控改无线遥控（TELERANE F21-E1B工业遥控器拆解）

机组开车服务近15年，期间控制线换过一次。距离上次换线已经5年了，控制线外的橡胶层脱落，在使用中经常造成短路。期间也去修复过几次，但也是治标不治本。这次在使用中又坏了，实在是忍无可忍。直接改成了无线遥控。不知道网上买的台省丁于工业遥控器是不是正品。价格不到200，挺便宜的。买十几米的米粉要花这么多钱。

我买了两个遥控器，一个24V DC，一个36V交流电。通常在安装前拆卸。

首先，用24V DC拆卸无线遥控器和接收器。

遥控接收器

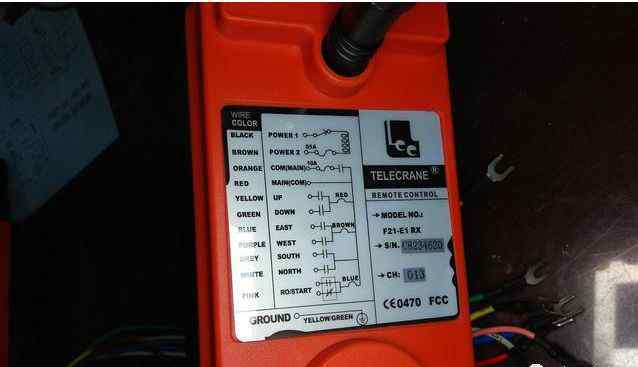

接收器后面的接线图

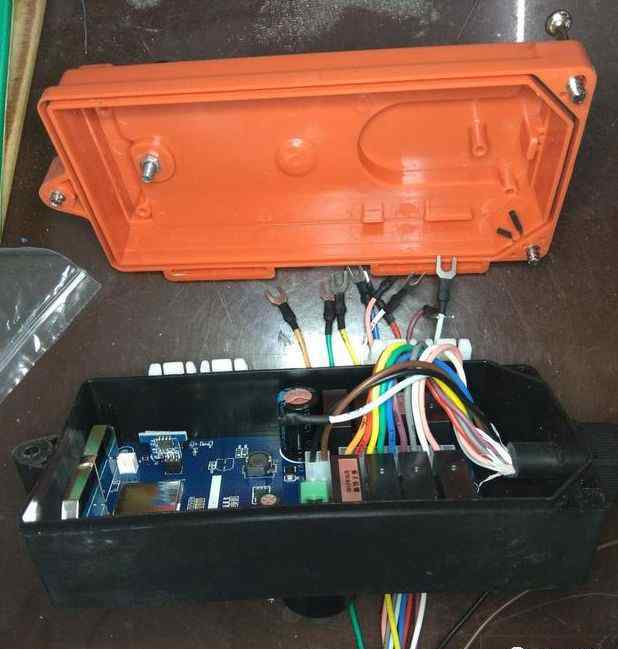

拆卸接收器

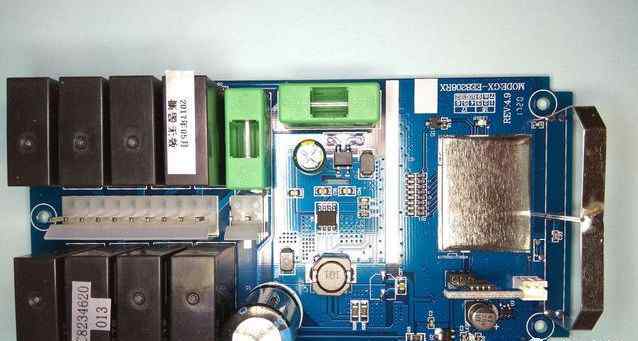

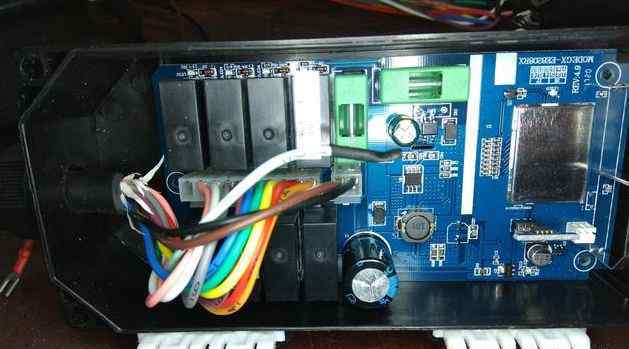

接收器内部的电路板

拆电路板很简单，原件很少。

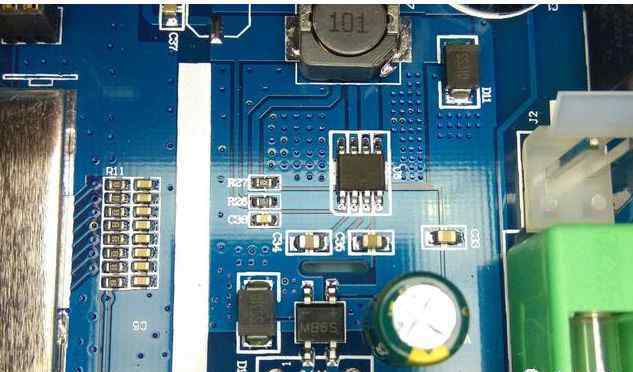

为了防止反向连接，制造商在输入端连接了整流桥

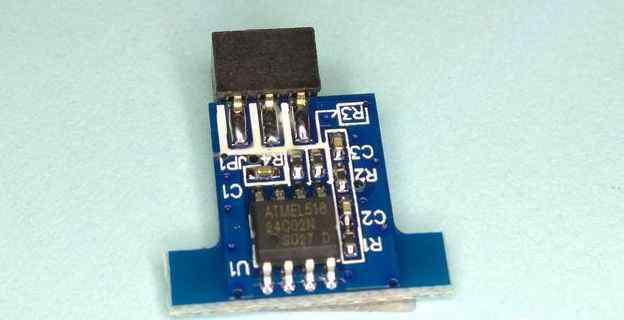

这是一个电子卡钥匙，用的是24C02的内存芯片。如果遥控器丢了或者坏了，你只需要买个新的电子卡遥控器，插上接收器就可以工作了。这个功能挺方便的。

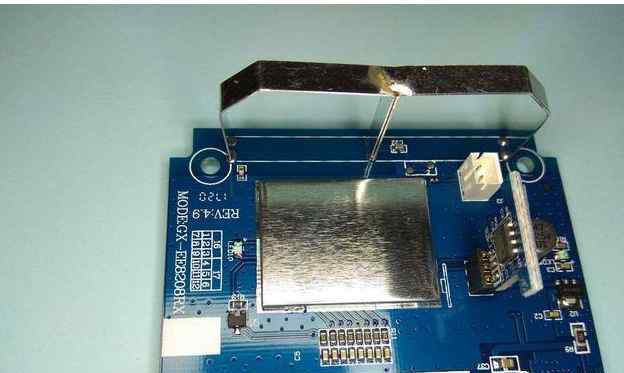

无线模块在防护罩内

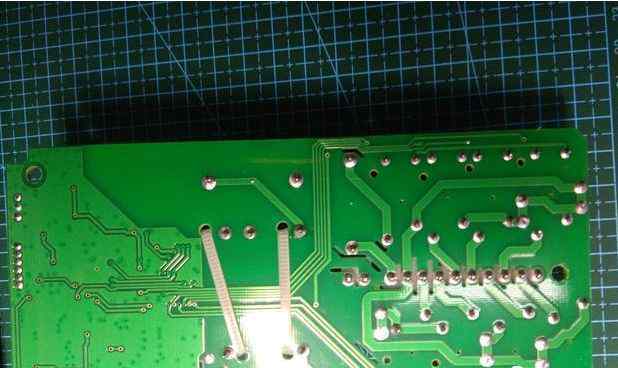

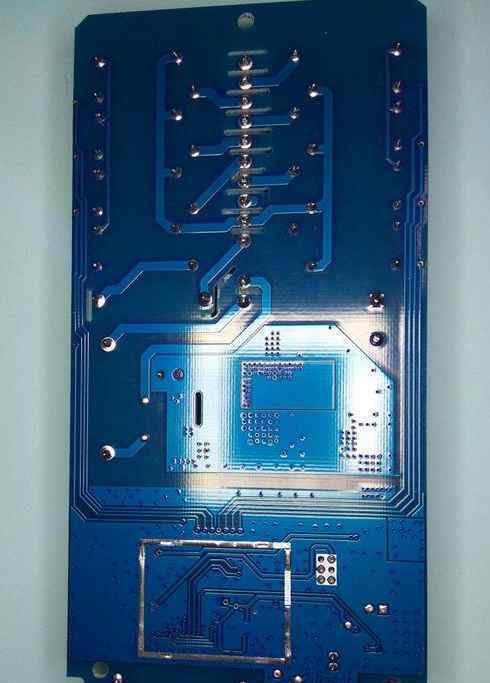

背面没有原件

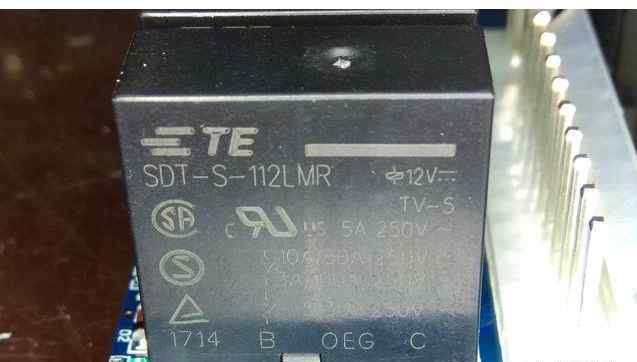

12V继电器

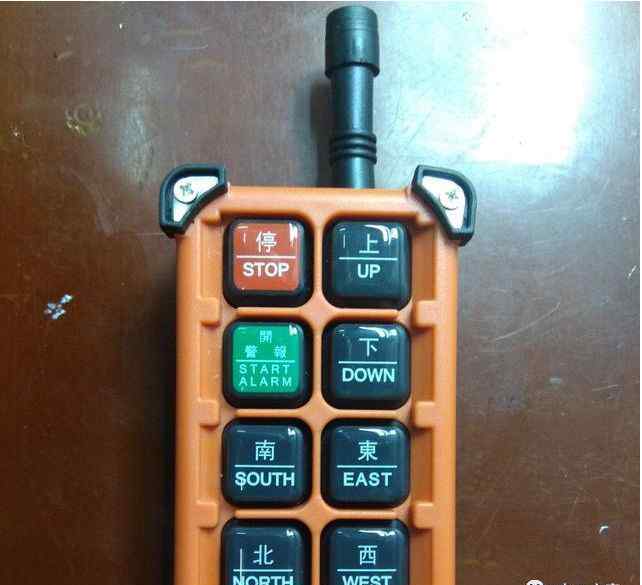

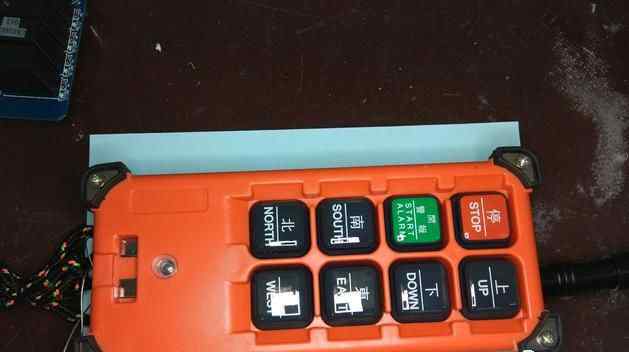

遥控器，遥控器下面的白色是一个磁性按键，需要放入遥控器才能正常工作

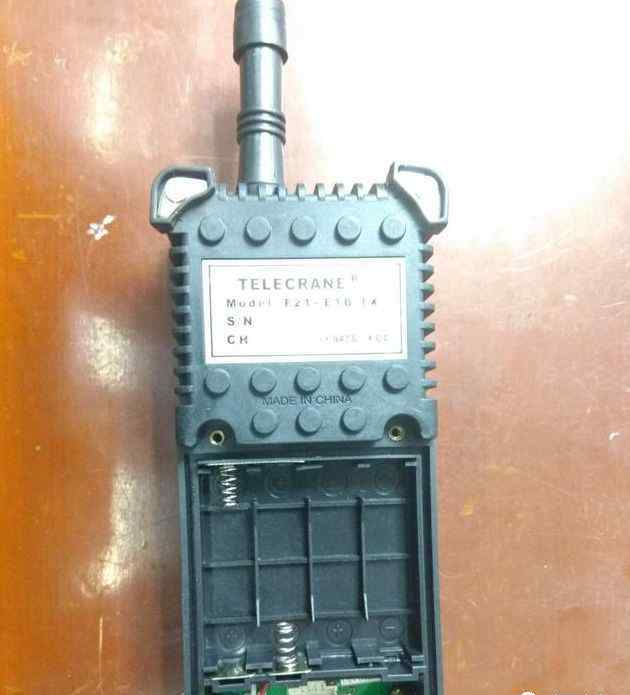

使用两节AA电池

拆卸遥控器

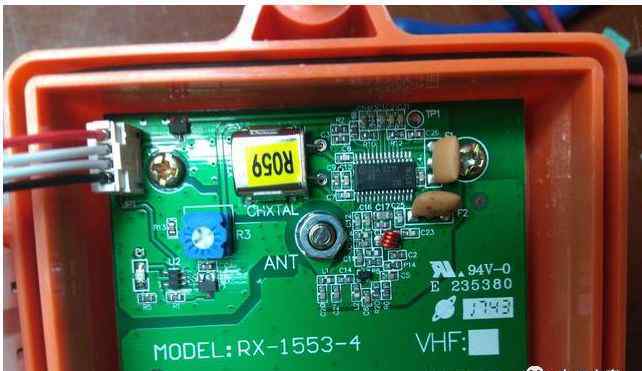

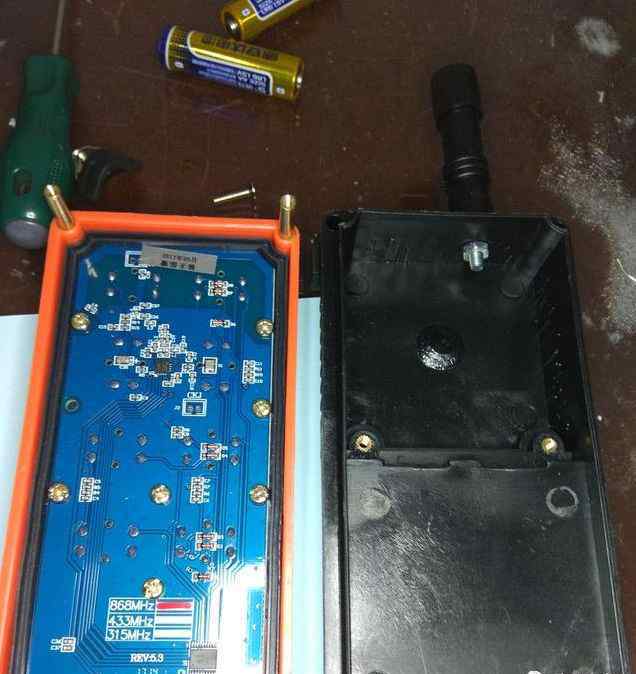

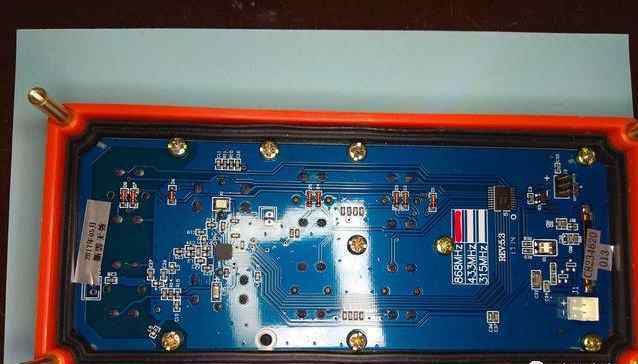

遥控电路板

芯片

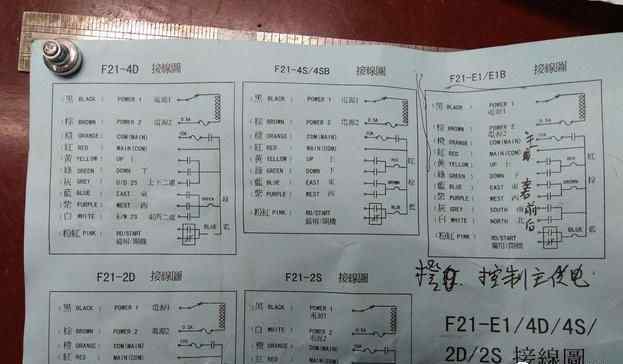

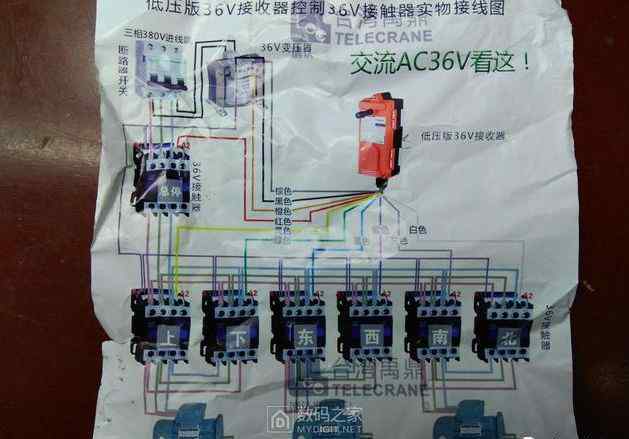

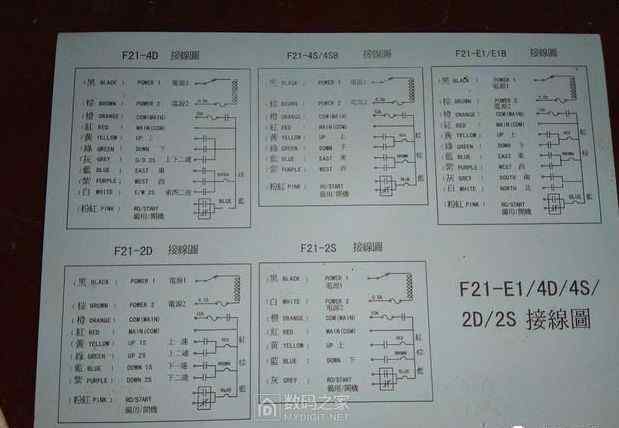

包装随附的接线图

接下来，拆卸36V交流遥控器和接收器，拆卸24V DC遥控器，36V的就不用详述了。

这个遥控器也是两节AA电池

正面和下面的白色是磁性按键

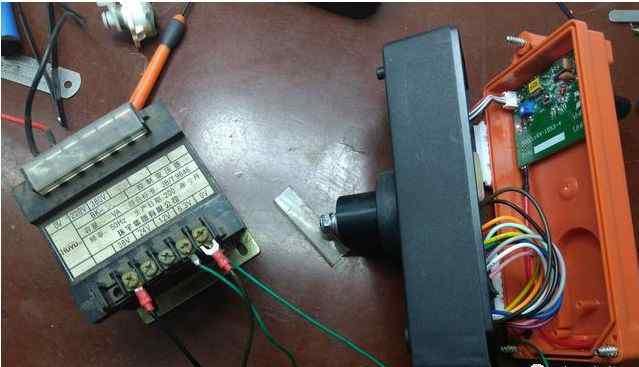

首先，接通控制变压器电源进行调试，可以正常工作。

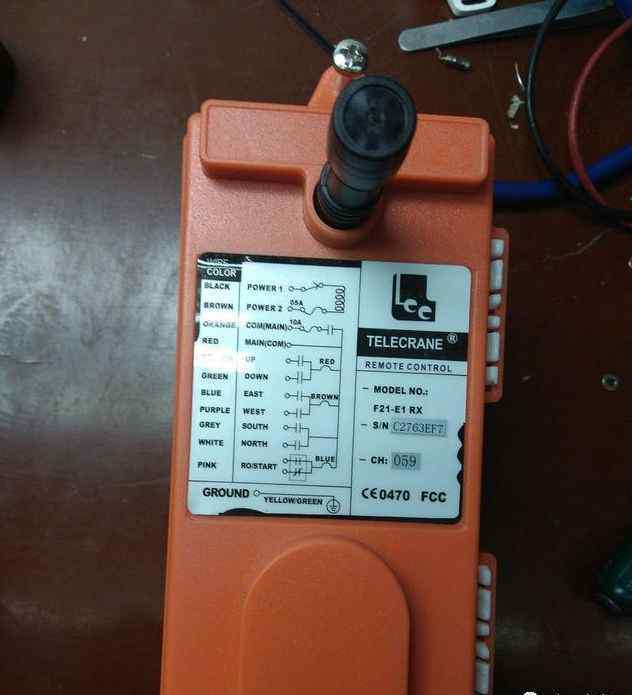

后面还有线路图

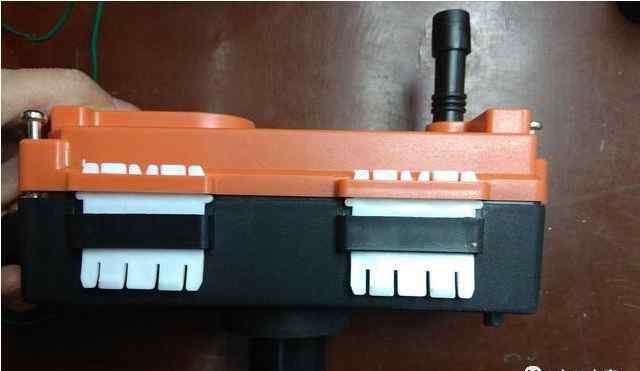

旁边是一个塑料铰链

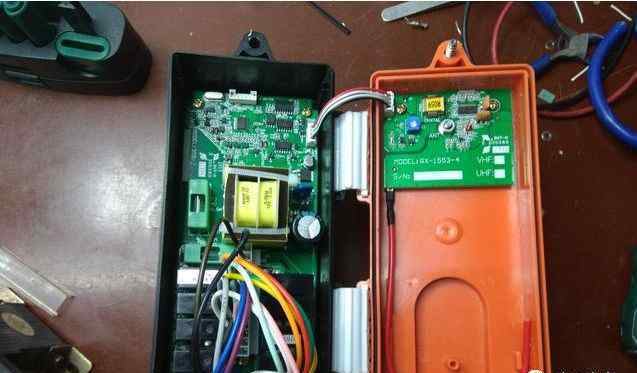

拆开来看，这个比24V原装多了很多

24V是e卡型，这个是晶振型。如果遥控器掉落，需要更换晶体振荡器进行重新配置。比以上物种更麻烦。

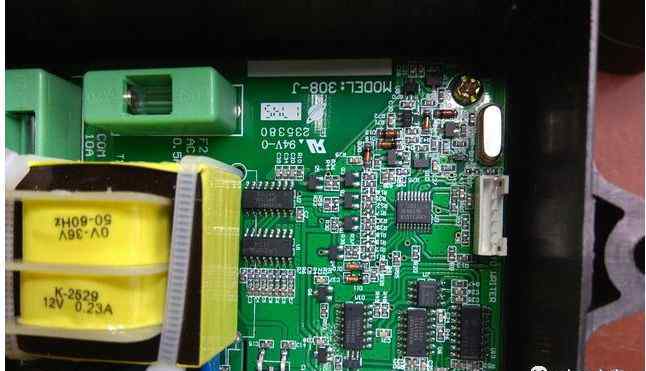

在下控制部分，使用了工频变压器。将36V改为12V。

背面系有扎带，防止变压器松动。

接下来，就可以安装了。首先确定线缆的颜色和功能，以免接错。该遥控器具有同组按键互锁功能。它可以防止同时按下两个键引起的接触器短路。

用线路图。

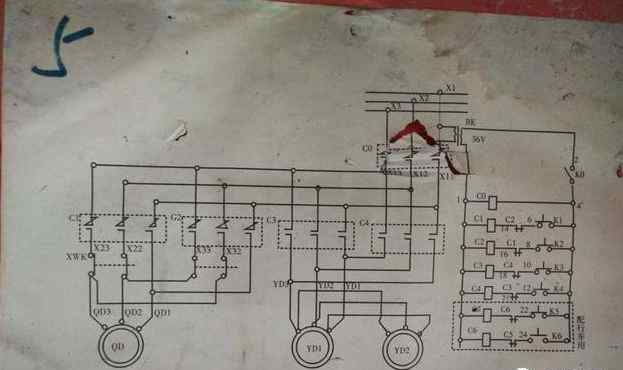

这是行车的电气原理图，上次上来检修的时候拍的。可以看出，C1和C2是控制驱动电动葫芦上下运动的一组，C3和C4是控制驱动左右运动的一组。C5和C6是一组控制前进和后退的。每组接触器互锁。

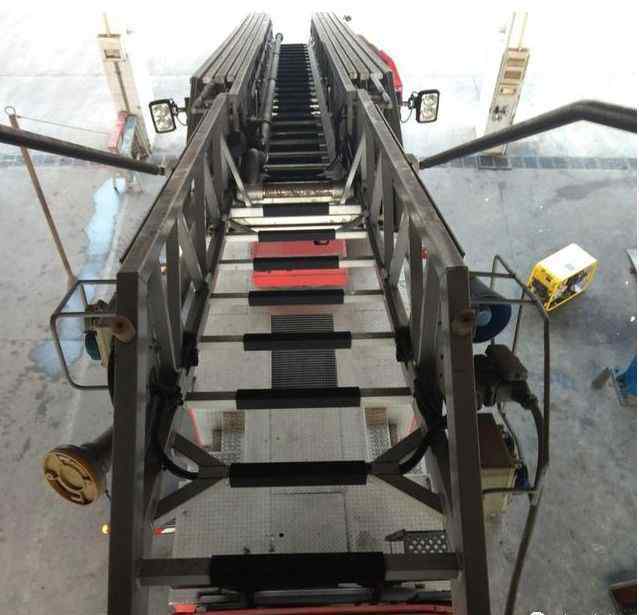

开这么高该怎么办？刚好一辆云梯车来了。

工作时，应缩短驱动力，并设置安全标志，防止有人打开大门。

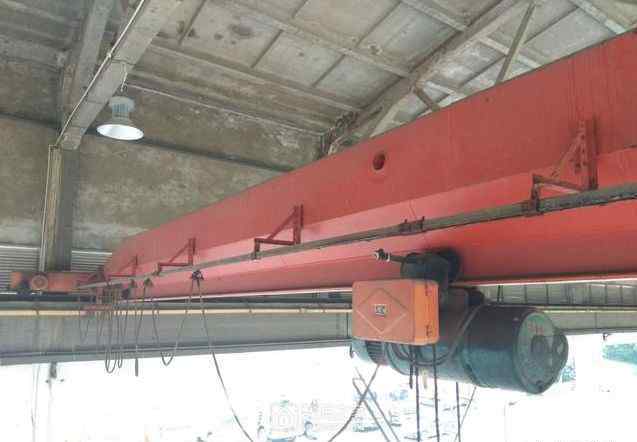

开车

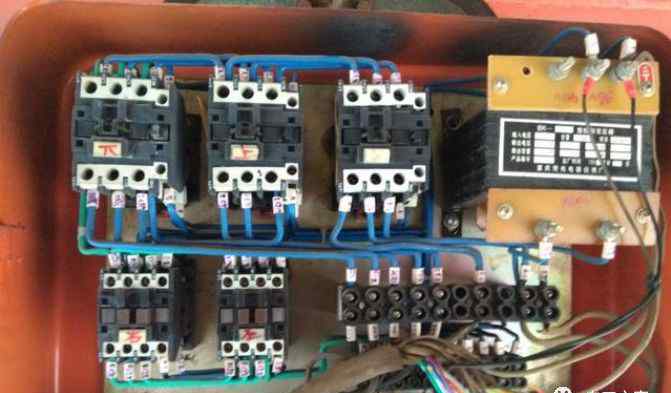

电动葫芦控制箱

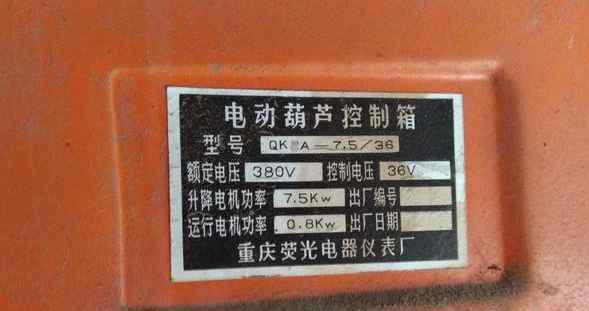

姓名标示牌

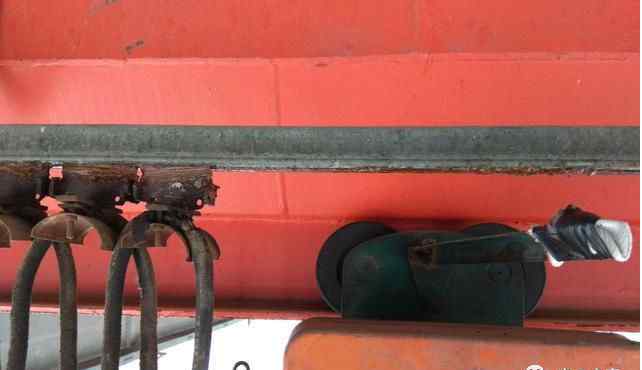

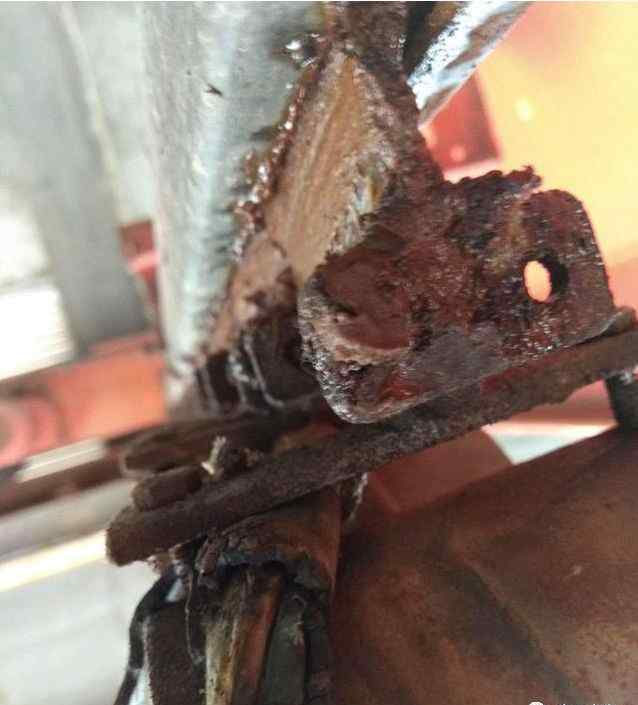

老化线，这是最后一张保养照片。滑轮上的线断了，和架子短路了。

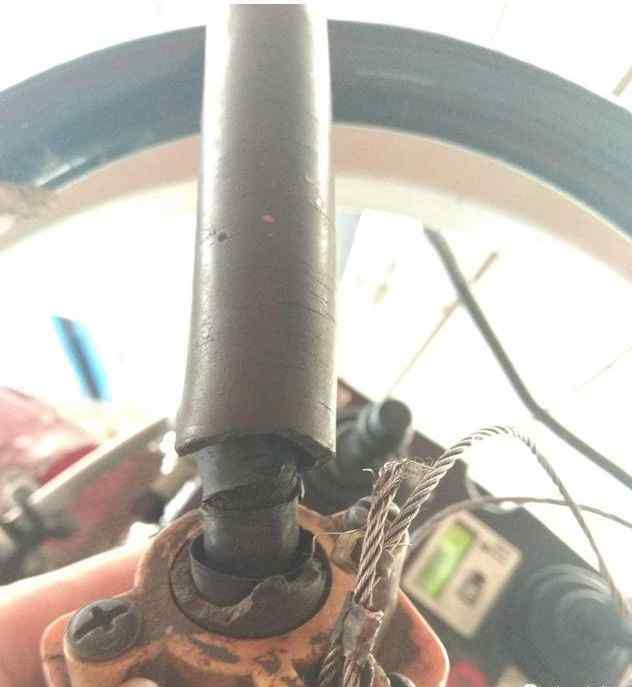

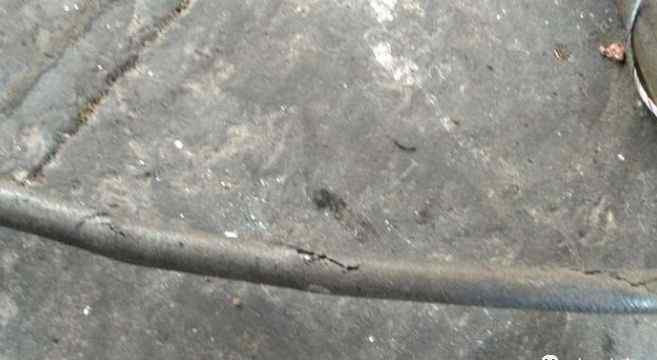

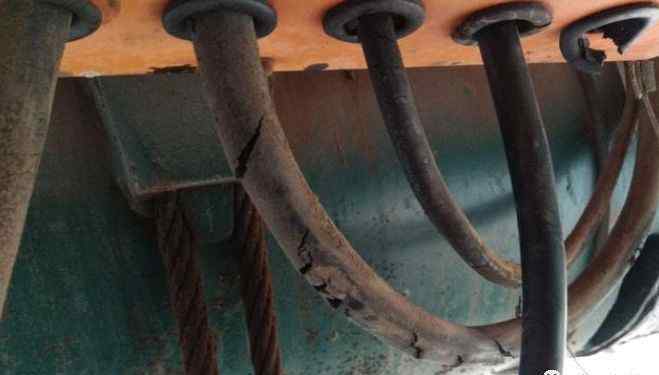

外层橡胶老化开裂。这条线我没买回来。下次我会换掉它。

把破皮包起来

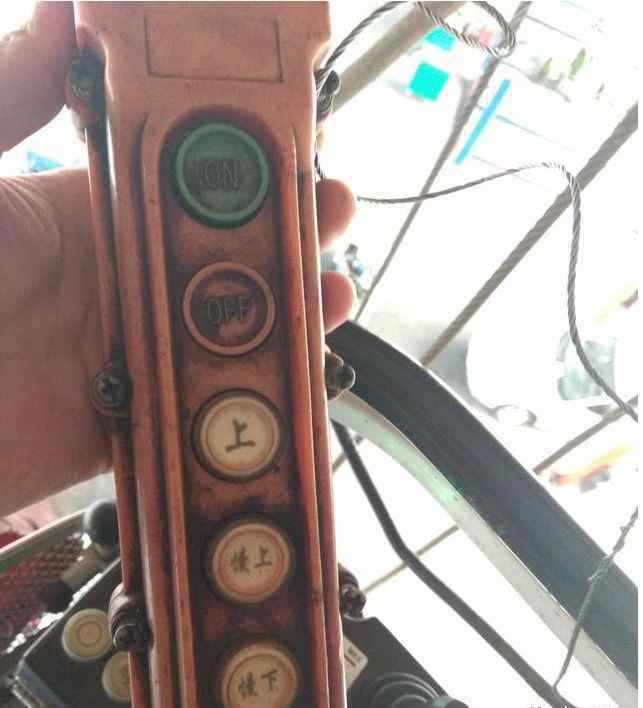

线控驾驶系统

上面的线老化严重，胶带已经包了好几层了。

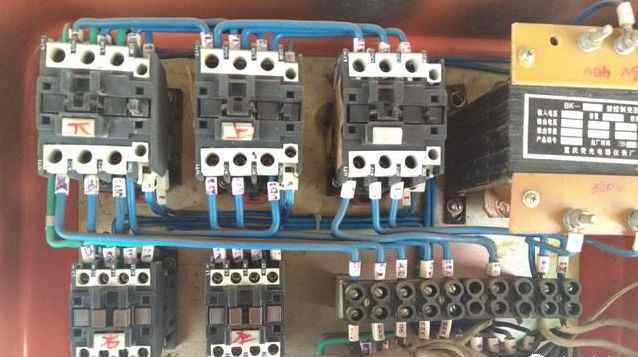

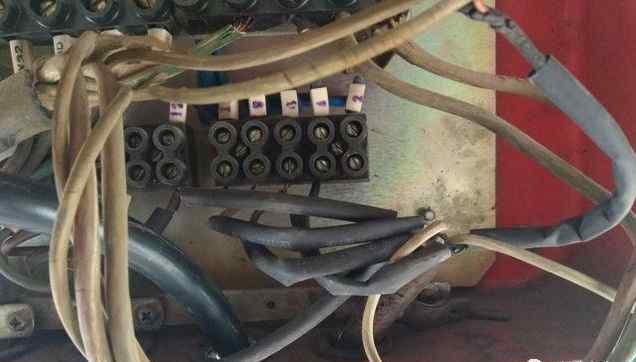

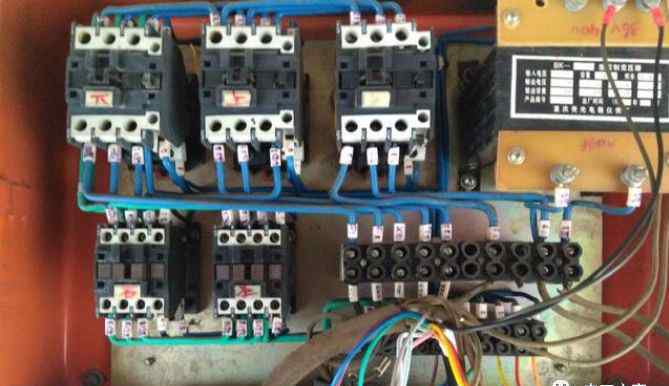

在电动葫芦控制线内，接触器从左到右上下移动。总电源，左右。

以前维修时使用的热收缩管。

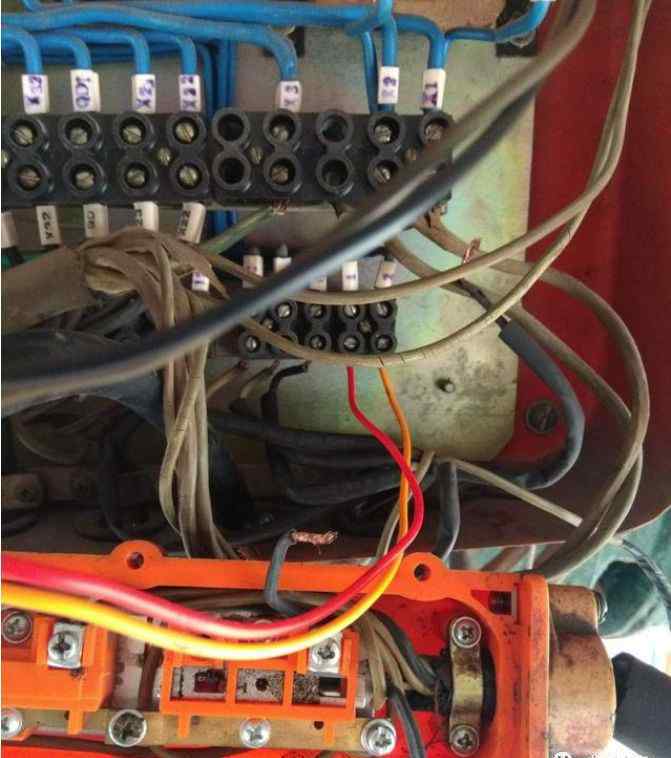

将接收器电线放入控制箱的电线

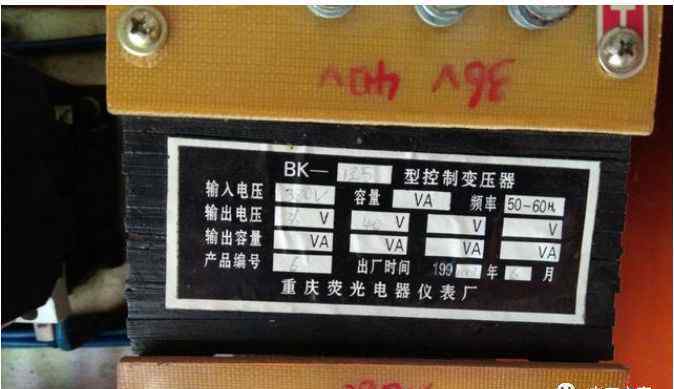

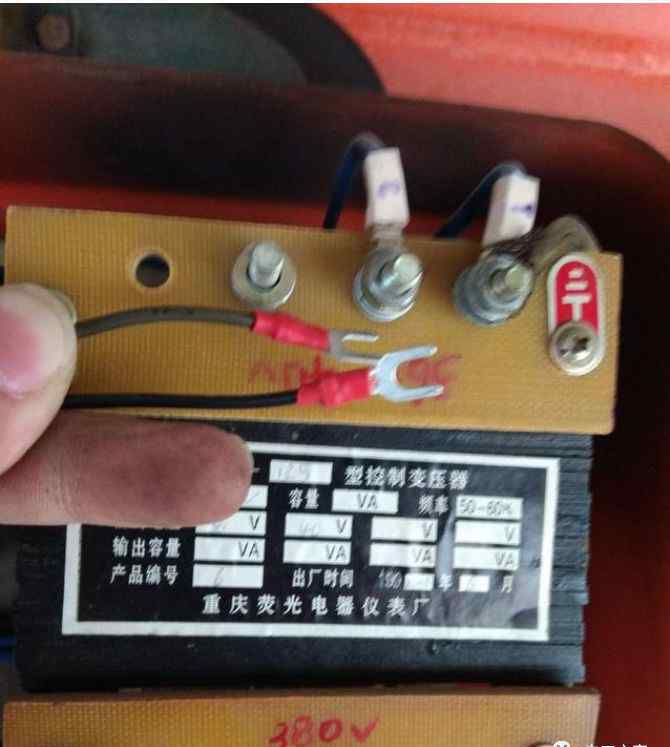

找到控制变压器的输出

将接收机的黑手掌接到控制变压器的输出端，电压应与接收机悬空时控制变压器的输出电压相同。

然后将控制线依次连接到钥匙开关上。

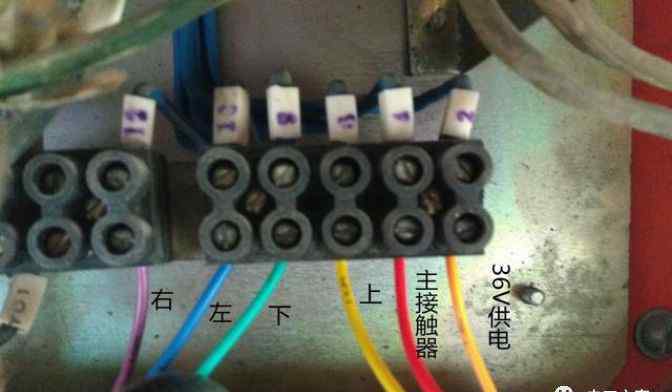

连接上下左右电线。

遥控键对应的输出线颜色

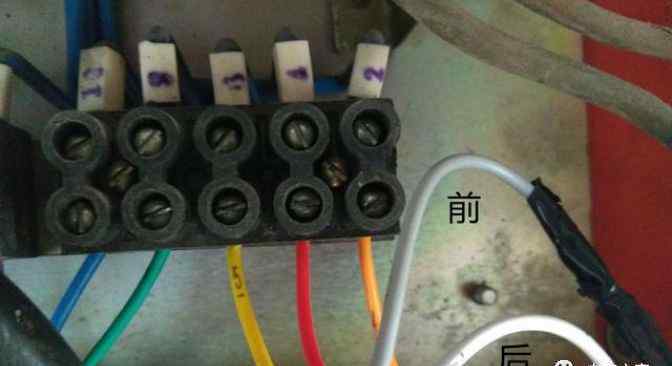

这两条线是行驶时前后移动的线

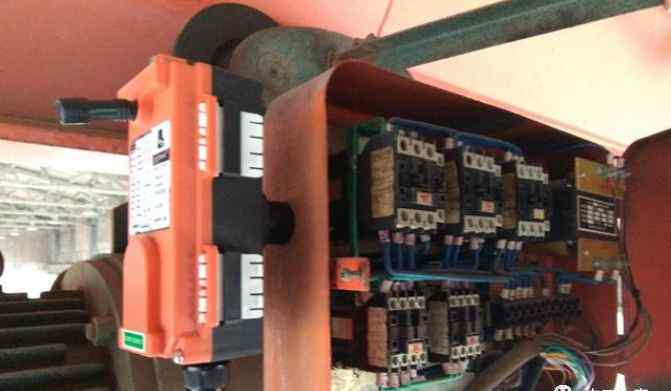

连接好之后，看起来

在侧面打孔以固定接收器

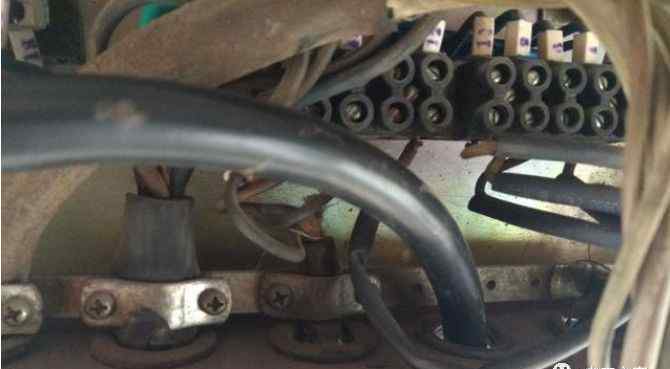

到处都是老化的线条

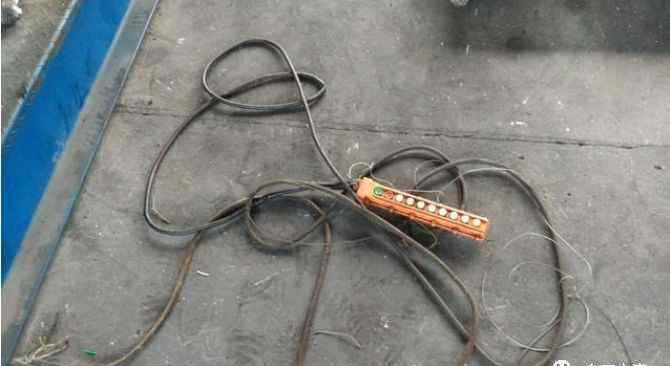

更换了线控

电线老化严重

戴上遥控器配套的保护罩

开车又可以开开心心工作了。下次买螺纹，换其他老化的螺纹。

感谢收看！
