卡套式管接头 卡套式管接头的介绍

套圈式管接头介绍

一、单插芯式插芯连接器

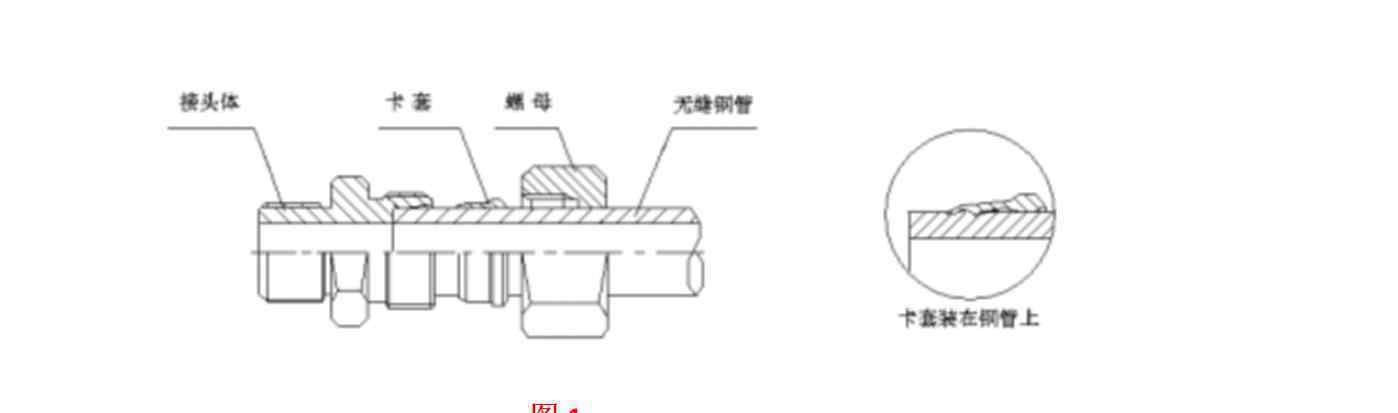

单套圈式套圈管接头由接头体、套圈和螺母三部分组成。当套圈和螺母套插入钢管上的接头体并拧紧螺母时，套圈前端的外侧贴合在接头体的锥面上，内缘均匀咬入无缝钢管内，形成有效密封。参见(图1)

二、双卡套筒接头

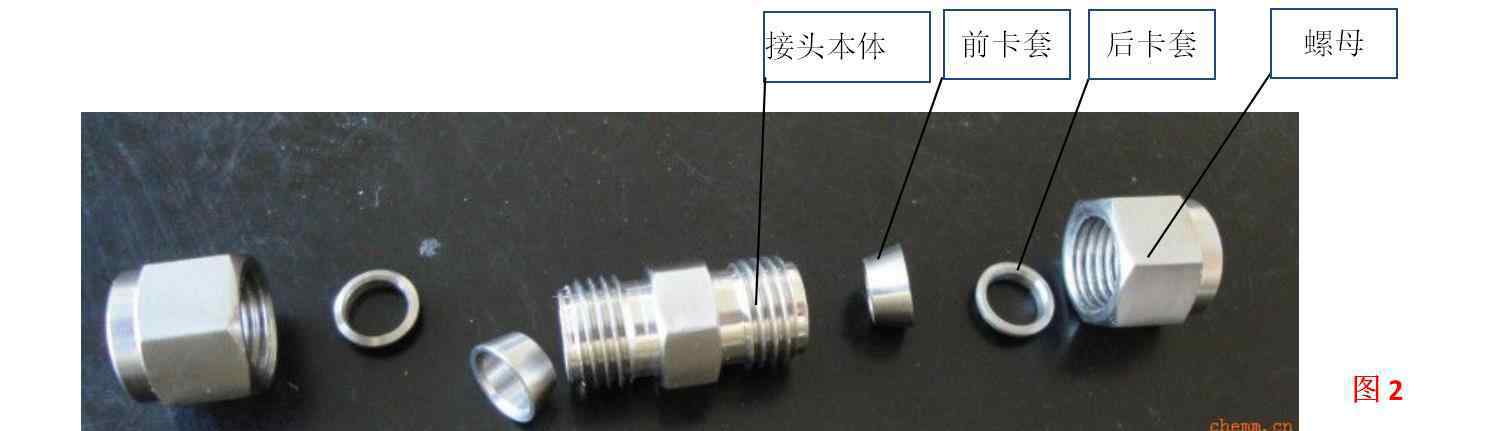

1.结构图(图2)

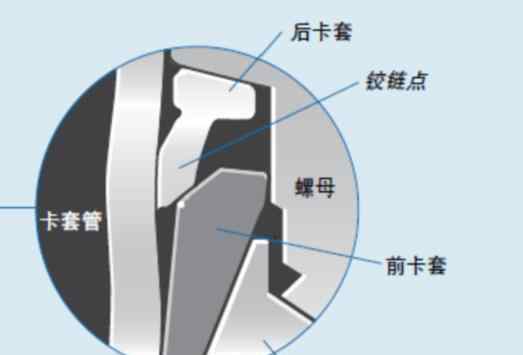

结构特点:在装配具有先进几何设计特点的管接头时(如图左图)，将前套圈推入接头体和套圈中，形成主密封，后套圈向内发挥铰链功能，对套圈形成强力夹持。后套圈的几何形状有助于产生先进的工程铰链夹紧作用，该作用可以将套圈上的轴向运动转换成径向压缩作用。

2.双卡套机械抓持设计的优点:

双套圈将密封功能与套圈的夹紧功能分开，每个套圈都针对其相应的功能进行了优化。前套圈用于形成密封:■与接头体的密封■套圈外径的密封。当螺母旋转时，后套圈将:■沿轴向推进前套圈■沿径向施加有效的套圈夹紧力。

3.使用本产品的优点:

■出色的气体密封和夹紧管夹■易于正确安装■出色的抗振动疲劳性和夹紧管支撑

4.双套管接头和不锈钢管的组装

4.1在整个组装过程中，确保所有零件清洁无污染。

4.2.管道处理:

4.2.1套管接头插入的管道表面部分应光滑完整，以避免擦伤和其他缺陷。

4.2.2管道端面应垂直于管道轴线，管口应无毛刺。

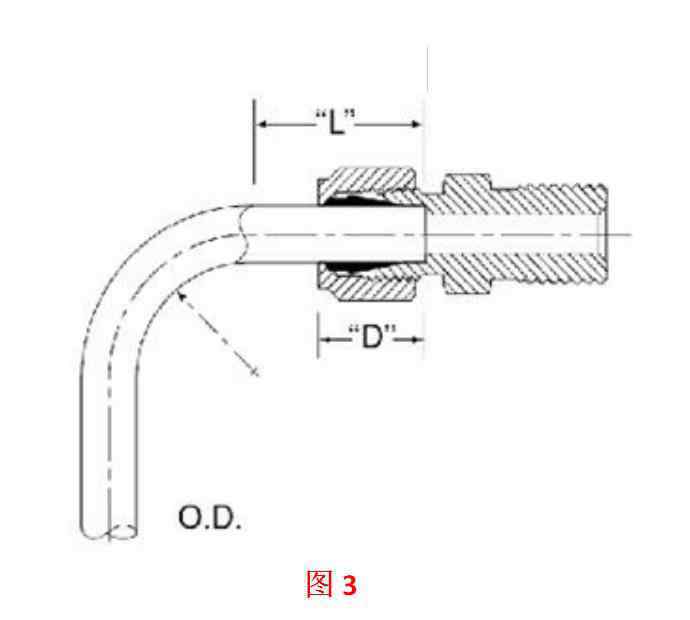

4.2.3如果要弯曲管道，应在管道末端预留一定长度，如图3所示，并遵循接头制造商给出的推荐值。L的长度一般不应小于螺母长度的3倍，否则会影响管道的插入和密封。

4.3安装内径小于1英寸或25毫米的套管接头

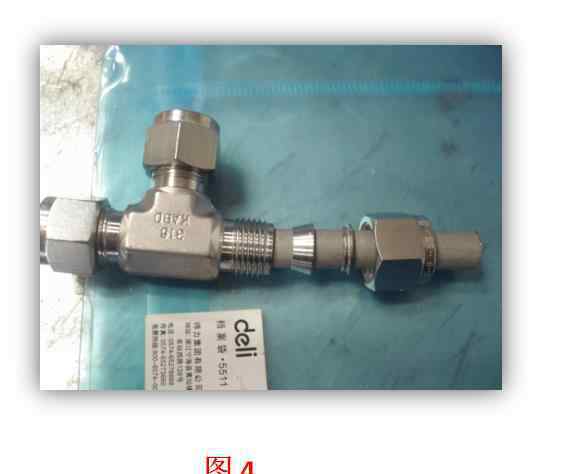

4.3.1在第一步中获得套圈连接器后，用手指轻轻松开套圈连接器螺母1/4圈。(注意:最好不要拧松螺母。)如果不小心拧开，必须确保接头中的前、后套圈在装配过程中没有缺失且处于正确的位置。特别参照图4

4.3.3.第二步，将管子插入套管接头。小心将管道一直插入套管接头内壁的肩部。详见图5，用手指拧紧螺母，直到手指不能转动。

4.3.3.步骤3:标记套圈螺母的6点钟位置。图6

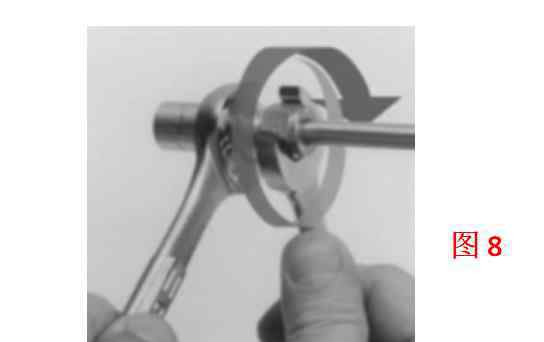

4.3.4.第四步:用扳手固定接头体，转动套圈螺母一圈四分之一圈。此时，标记旋转540度至9点钟位置。图7图8

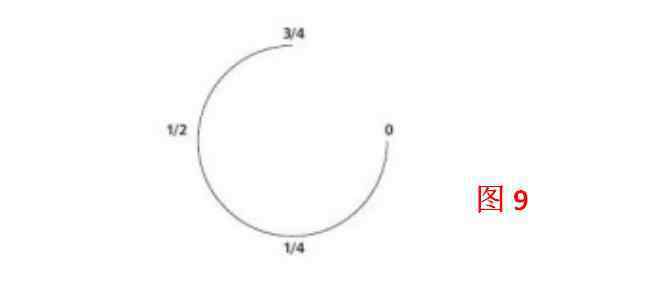

如果是小尺寸的套管内径，比如1/16英寸、1/8英寸、3/16英寸、2 mm、3 mm、4 mm，只需要转四分之三圈(见图9)到图7中的3点钟位置。

安装尺寸大于1英寸的世伟洛克管件时，请遵循本规范。或者25毫米。

■使用世伟洛克多头液压预安装装置(MHSU)将套圈预安装到套圈上。

■在阀体螺纹和后套圈的后表面涂抹少量随接头提供的润滑剂。

■将带有预装套圈的套圈插入接头，直到前套圈紧靠接头体；用手拧紧螺母。

■在6点钟方向标记螺母。图7

■牢固固定接头体，拧紧螺母半圈，使其停在图7所示的12点钟位置。使用世伟洛克(MHSU)间隙规确认接头完全拧紧。

5.注意套圈接头尺寸与管道尺寸的匹配。例如，OD3/8英寸和OD10毫米管道的直径相似，但OD3/8英寸管道不能用OD10毫米接头连接，反之亦然。厂家一般会标注公制接头，安装时注意区分。

6.泄漏原因

6.1.前后套圈方向或位置错误

6.2.钢管外表面划伤或钢管不圆。

6.3.钢管没有插到底

6.4.螺母没有拧紧

6.5.钢管太硬了。
