母线槽是由铜铝母线组成的封闭金属装置，用于向分布式系统的各种部件分配大功率，在室内低压输电干线工程中日益取代电线电缆。与传统电缆相比，它充分显示了其在大电流传输方面的优势。同时，由于采用了新技术、新工艺，大大降低了母线槽两端与分支端口拼接处的接触电阻和温升，母线槽采用了优质的绝缘材料，提高了母线槽的安全性和可靠性，使整个系统更加完善。
低压密集母线槽安装实例分享
▼

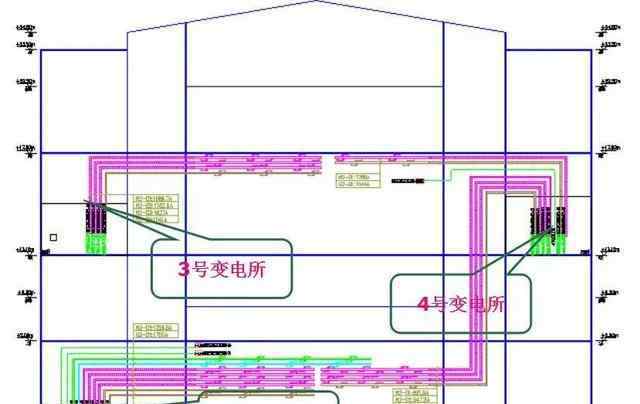

本例的流程主干系统图
施工准备工作

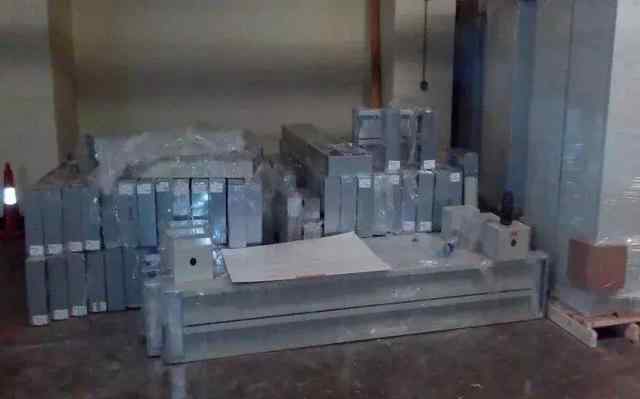

施工前工作(类似桥梁)注意:材料到达现场开箱验收时，应包装密封完好，规格型号正确；配件和备件齐全。并抽查母线测试绝缘电阻不小于2M欧姆。
母线配件

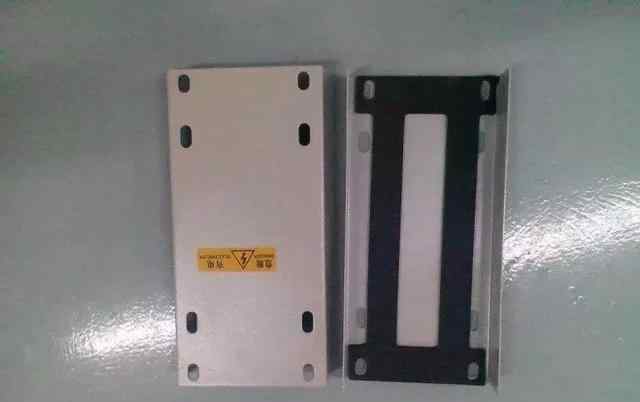

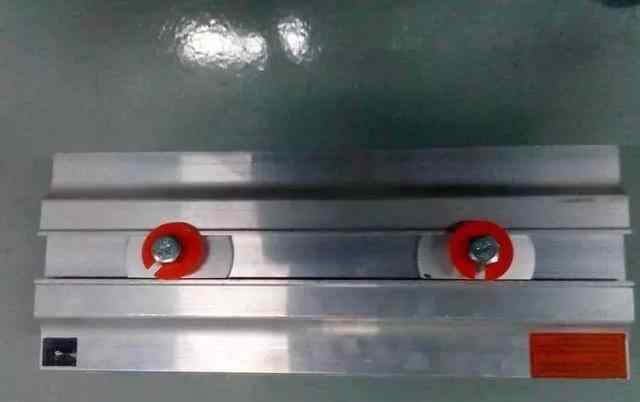

连接器盖板

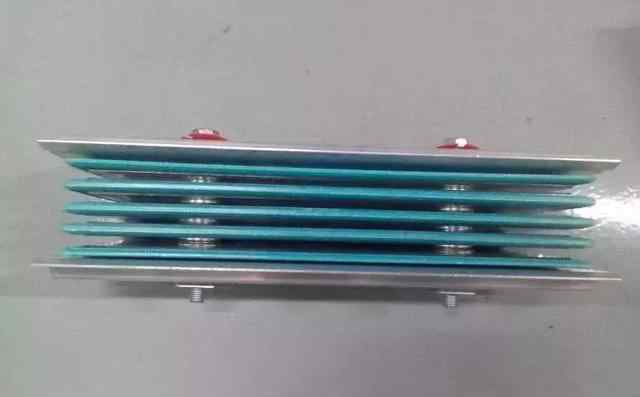

连接器
连接器连接螺栓

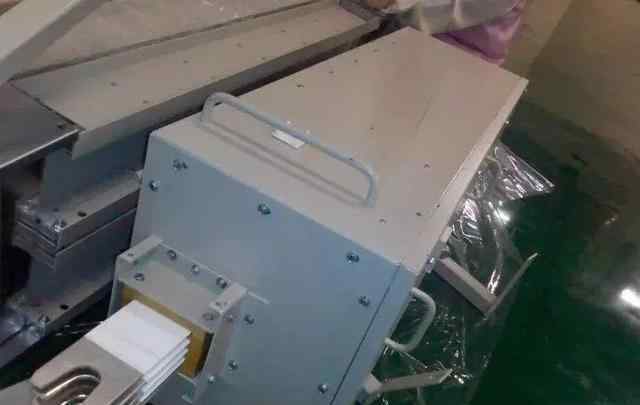

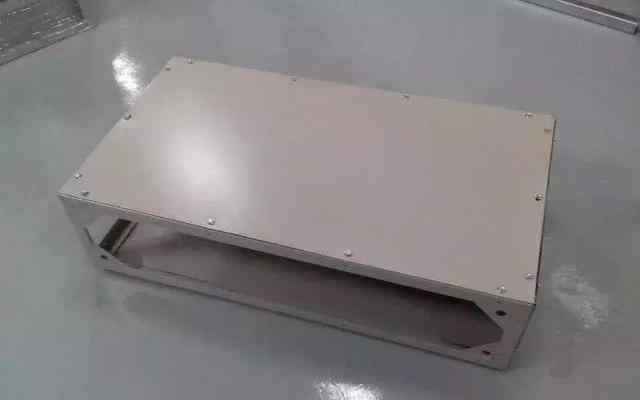

母线槽启动箱

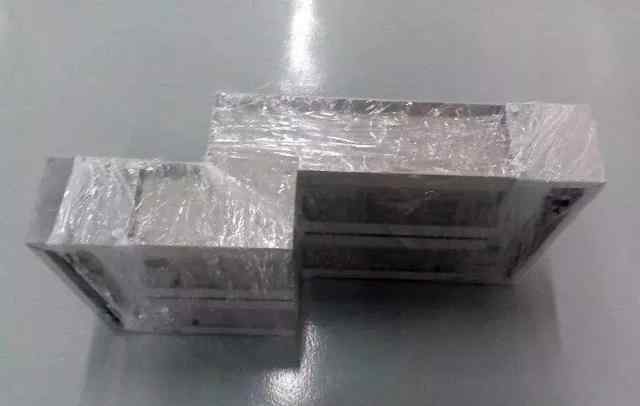

z型水平弯头

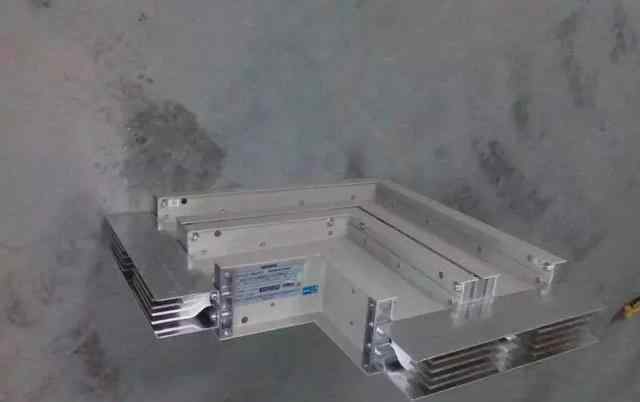

l形水平弯头

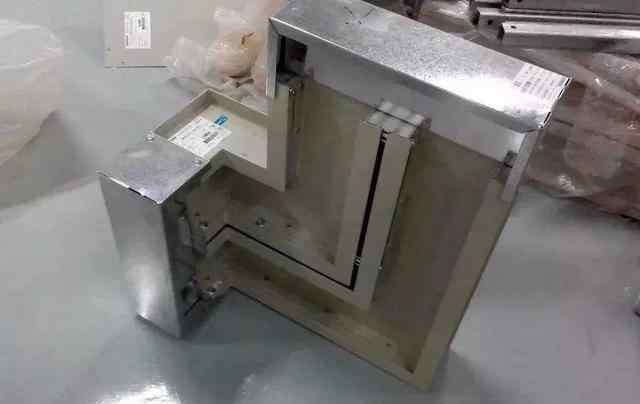

不规则肘

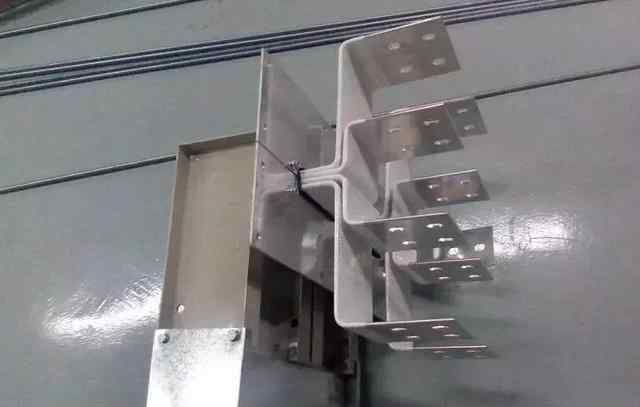

启动法兰头
母线直段(短材料)

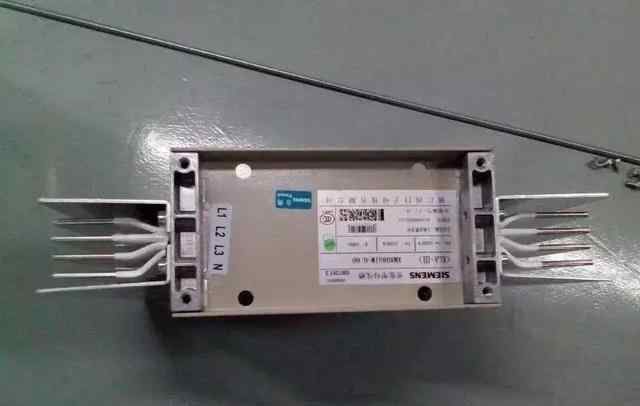

总线插件盒

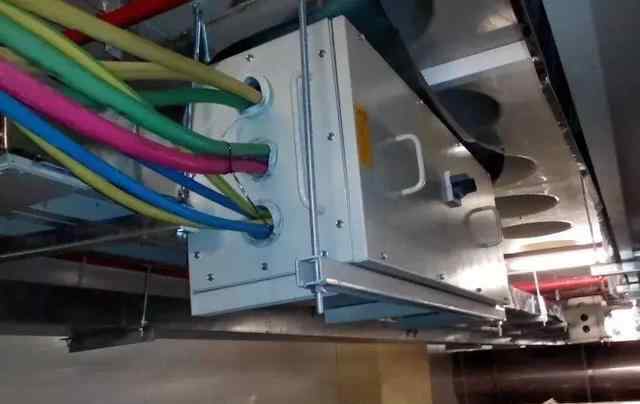

接线盒内部接线

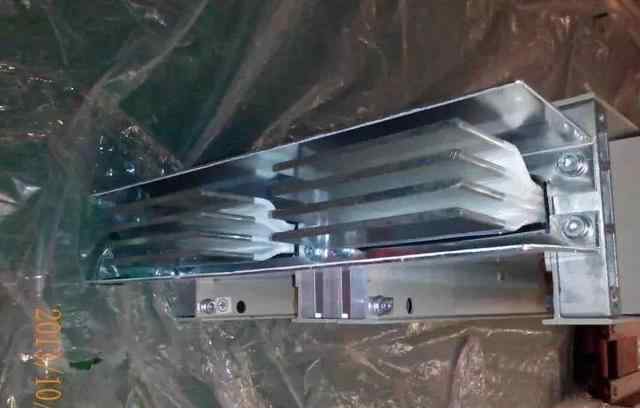

总线线段
客车伸缩接头

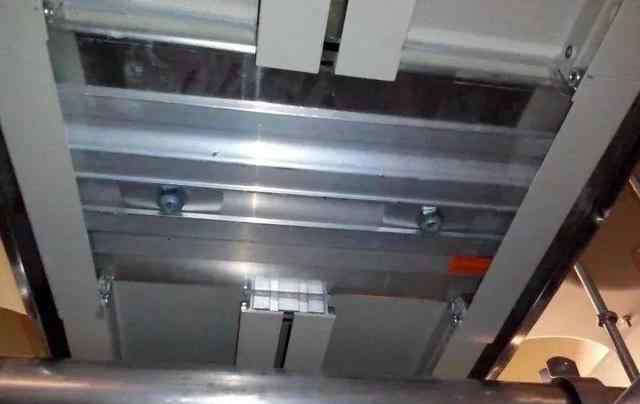

伸缩缝的内部结构
公共汽车构造
本工程全程采用12#丝杠，固定支架采用5号角铁，过梁采用10#槽钢固定。施工时，安装时应测量绝缘，以确保安装后母线绝缘满足输电要求。
用于母线安装的紧固件为热镀锌产品。
母线分段应分段连接，连接前应清理所有接头。连接后不应受到机械应力，以免应力变形，影响导电性能。
总线与总线连接时，中间使用连接器。安装连接器时，应拧下连接螺栓的外端。此时，连接螺栓的扭矩设置为70 (+-6)牛米。电控板的青铜板和法兰一般用载流量相同的软铜带连接，软铜带应镀锌。本工程采用相同载流量的铜排连接。

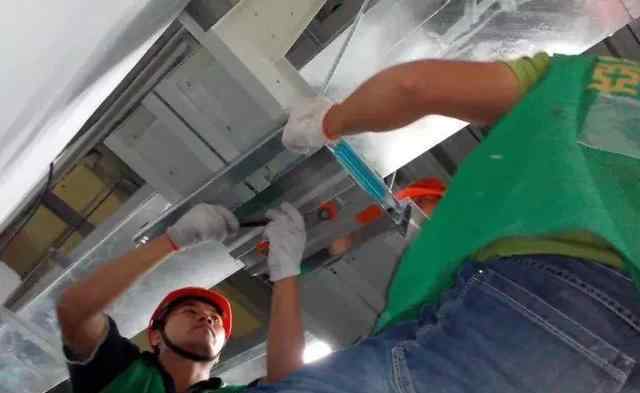

母线安装
①拆除母线密封板
②安装前检查母线

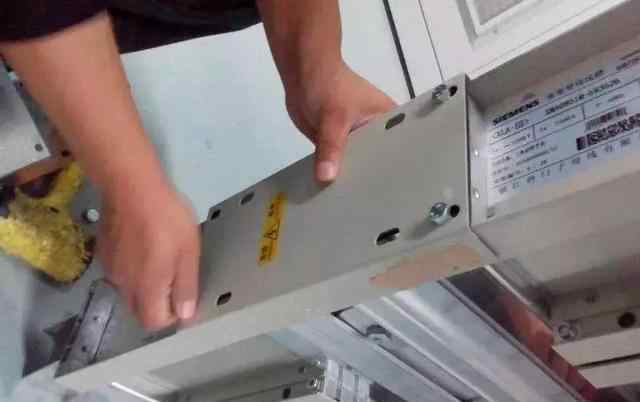

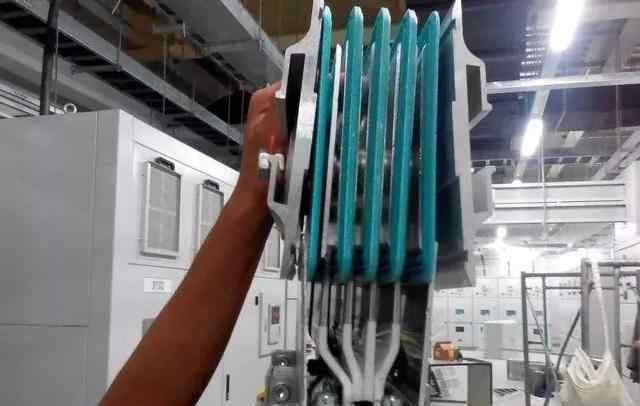

③安装连接器
④连接螺栓锁紧
⑤连接器盖板的安装

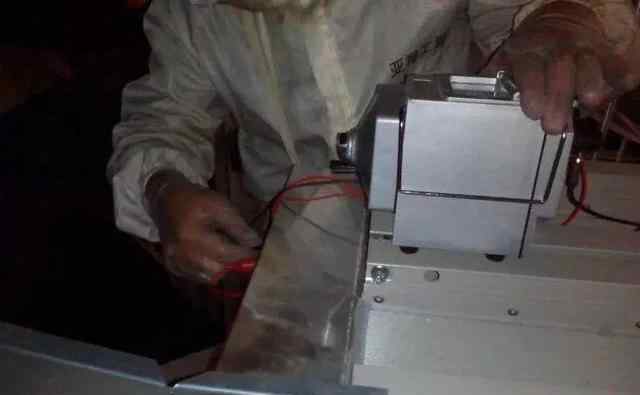

⑥母线绝缘检测
配电接口

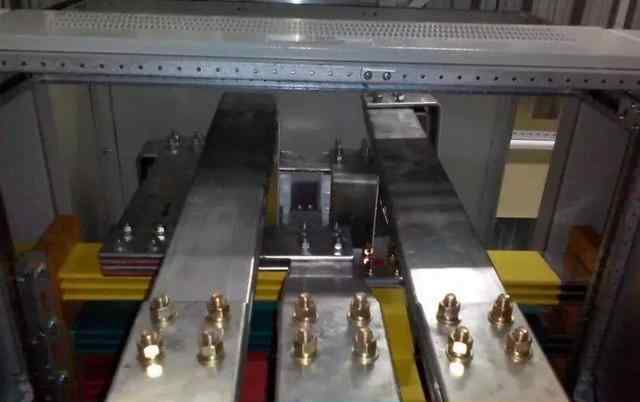

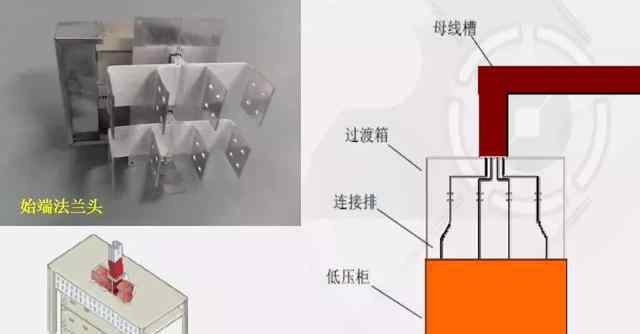

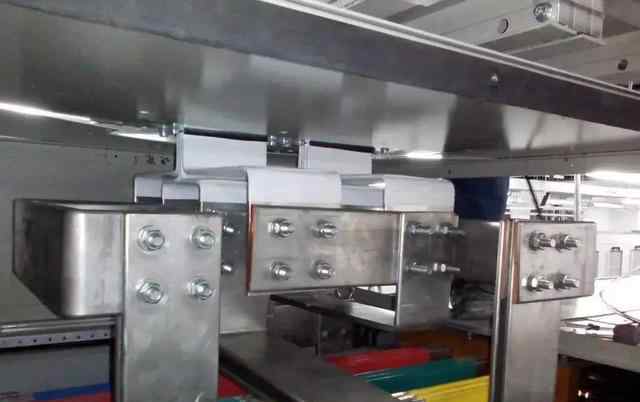

母线与低压柜连接

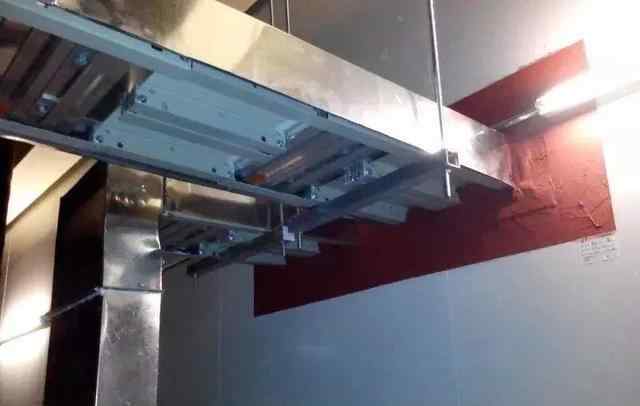

母线垂直穿过楼板安装
垂直总线穿过钢筋混凝土平面

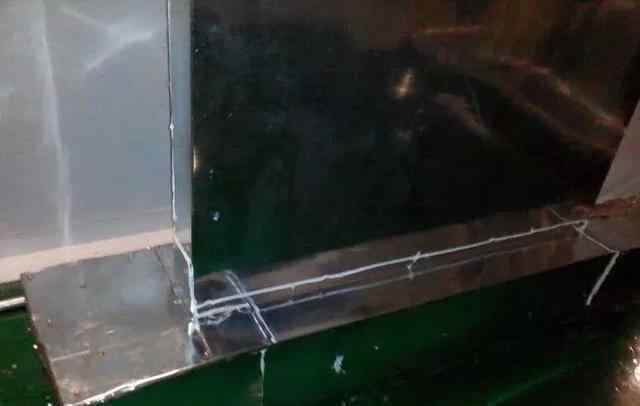

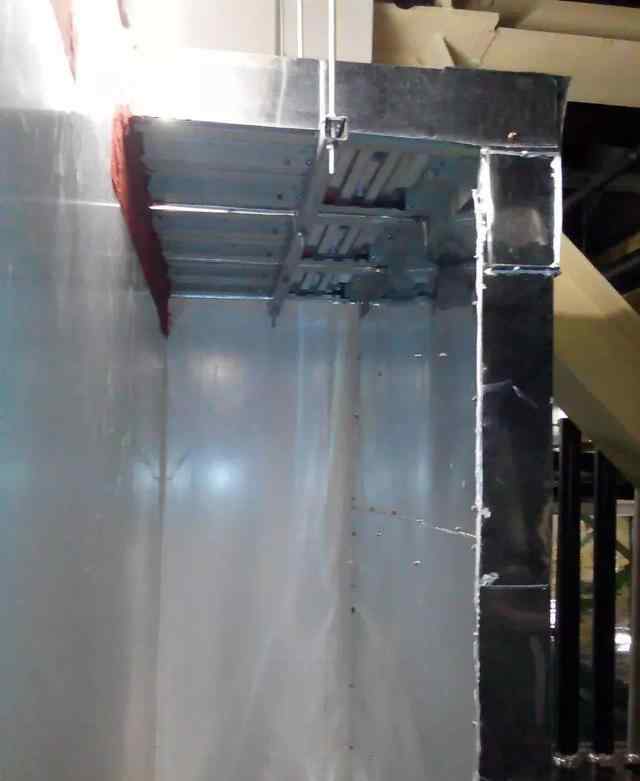

用防火泥填充母线壁
总线电力传输
1.母线送电前检查所有螺丝和连接器螺栓外端是否拧断，确认后检查相序是否与低压柜相序一致(本工程母线相序均为N相对地)，然后确认配电箱开关是否断开。

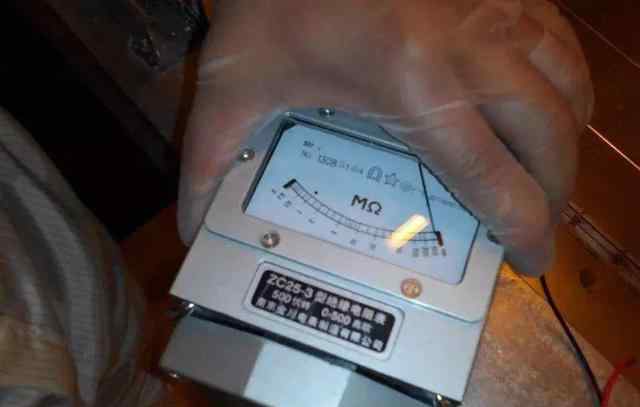

2.母线送电前必须进行绝缘试验，用500伏兆欧表测量相间、相壳间和各功能单元间的绝缘电阻，其绝缘电阻不得小于2 mω。经过测试的表格只有在所有者签字后才能一起发送。
动力传输前检查

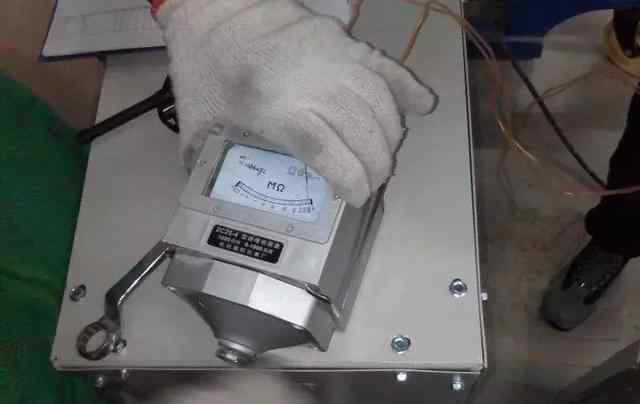

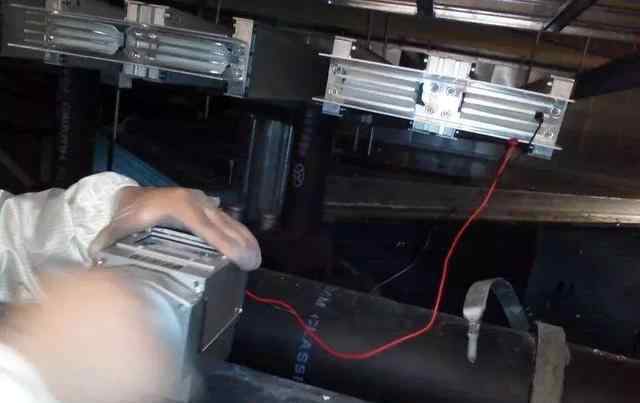

母线绝缘检测
母线绝缘检测
插入式开关盒需要断开
检查连接螺栓的末端是否断开
安装位置

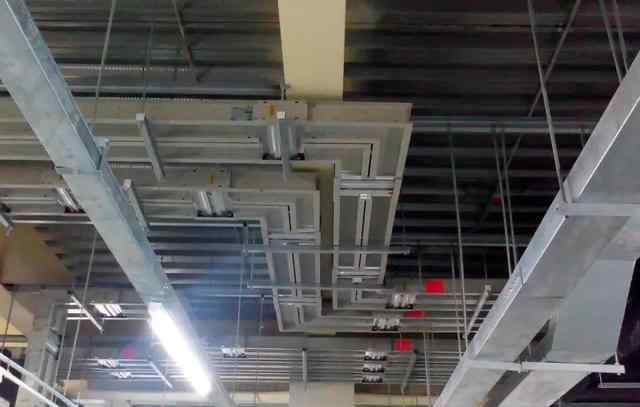

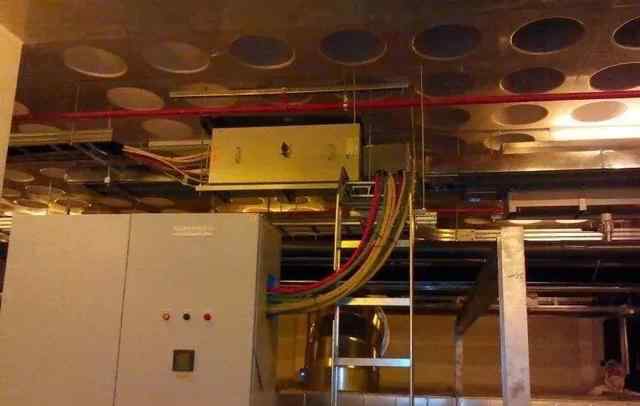

配电室母线安装
将母线安装到现场面板
汇流条至仪表板

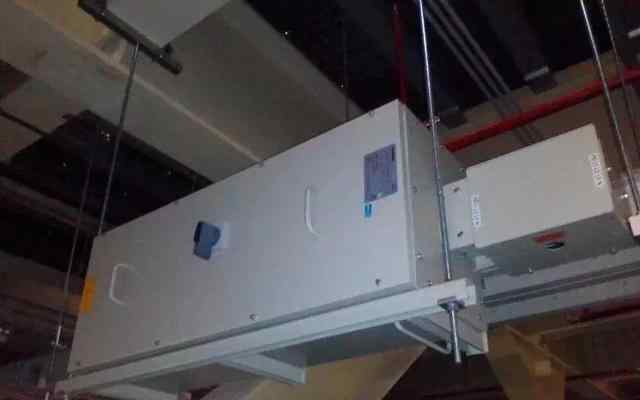

总线插入盒的出口

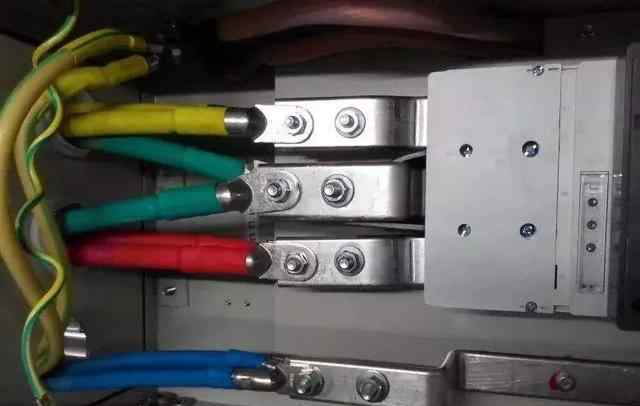

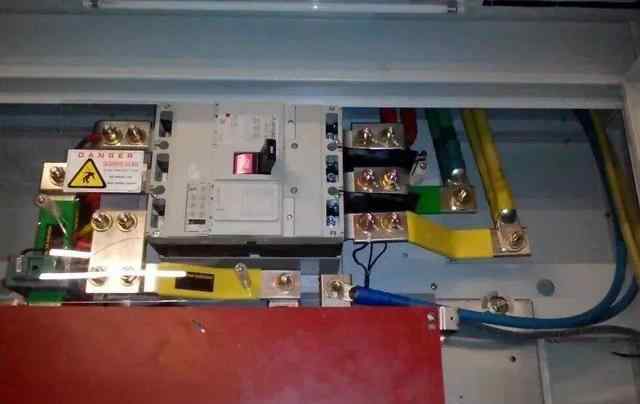

插头盒与仪表板连接

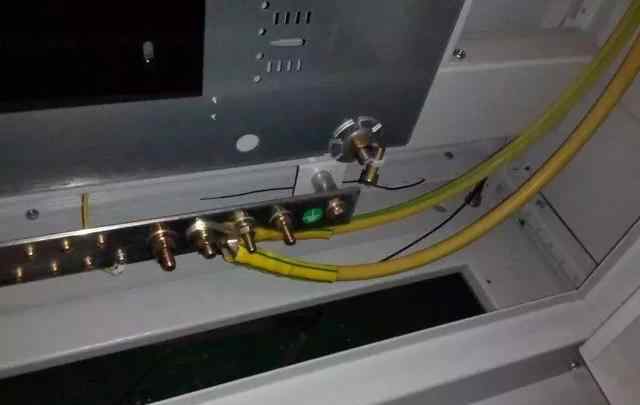

仪表板布线
仪表板布线

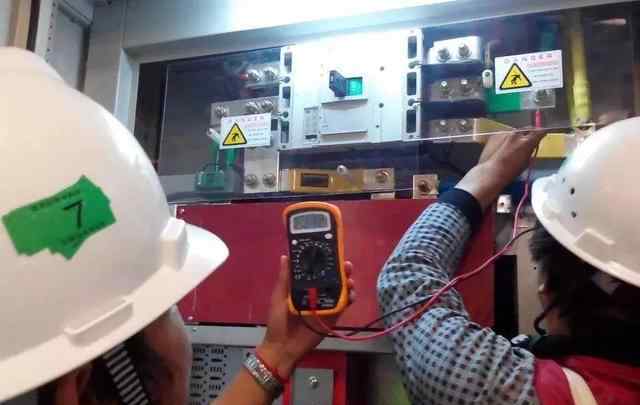

仪表板电源传输检测
母线和仪表板之间的绝缘检测
