变频串联谐振 变频串联谐振技术指标

湖北先导高测电气控股有限公司为您解答:其实我们对于变频串联谐振的问题有一个很简单的解决方案，就是单纯看机器的使用效果和采用的新技术。前者与我们的生产息息相关，只有良好的使用效果才能保证对我们有用。

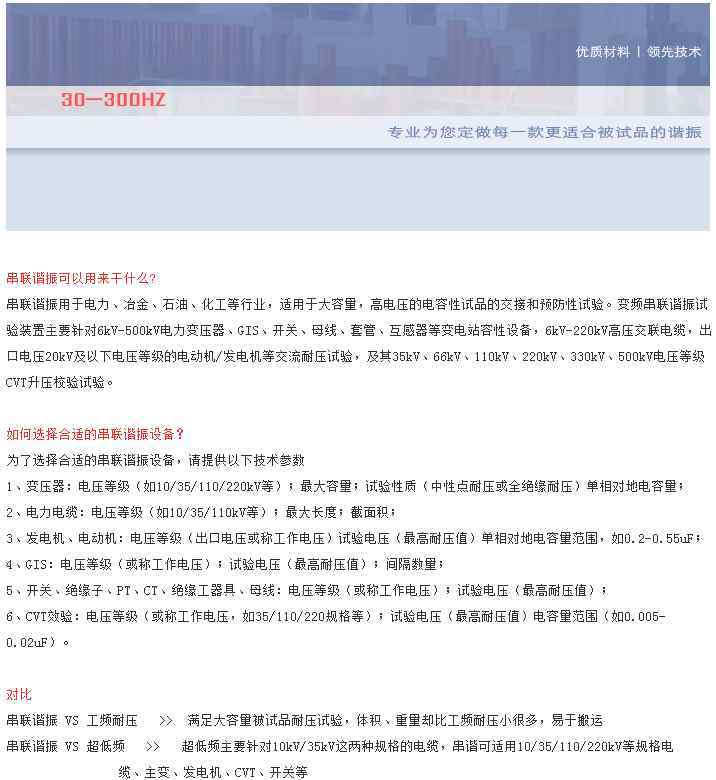

变频串联谐振广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容样品的交接和预防性试验。

便携式变频串联谐振装置主要用于以下几个方面:

1.6kV-500kV高压交联电缆交流耐压试验

2.发电机交流耐压试验

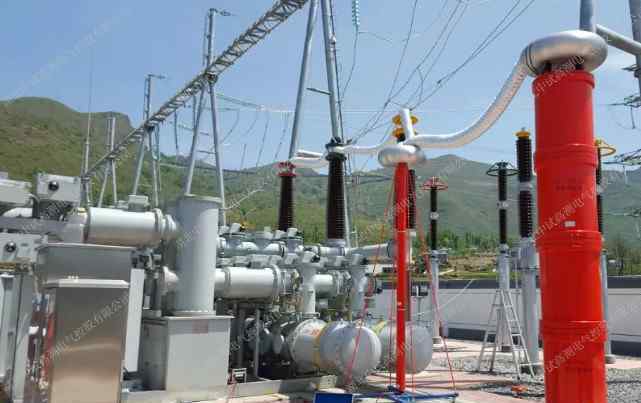

3.地理信息系统和SF6开关的交流耐压试验

4.6kV-500kV变压器工频耐压试验

5.母线、套管、变压器等其他电力高压设备的交流耐压试验。

ZSBP-44kVA/44kV变频串联谐振耐压试验装置

满足测试范围

1.10kV/300mm2电缆1km交流耐压试验，电容≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2.10kV开关等电气设备交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1分钟。

一、 主要功能及特征

ZSBP系列变频串联谐振耐压试验装置，通过调节电源频率，使电抗器与被测电容器发生谐振，从而在被测产品上获得高电压大电流。它因其电源小、重量轻、体积小而在国内外得到了广泛的赞誉和应用，是目前高压试验的一种新方法和趋势。

我公司调频谐振装置的主要功能和技术特点；

1.该装置具有过压、过流、零启动、系统失谐(闪络)等保护功能。过压和过流保护值可根据用户需要设置。当样品发生闪络时，闪络保护动作，闪络电压值可记录下来供试验分析。

2.整个装置重量轻，便于现场使用。

3.该装置有三种工作模式:全自动模式、手动模式和自动调谐手动增压模式。方便用户根据现场情况灵活选择，提高测试速度。

4.它可以在不同的地方存储和打印数据，存储的数据号是数字的，方便用户识别和搜索。

5.装置自动扫频时，频率起点可在规定范围内任意设定，扫频方向可上下选择。同时，扫描曲线显示在大液晶屏上，方便用户直观地知道是否找到谐振点。

6.采用DSP平台技术，可根据用户需求增减升级功能，人机交互界面更加人性化。

7.所需的功率容量大大降低。串联谐振电源通过待测谐振电抗器和电容器的谐振产生高电压和大电流。在整个系统中，电源只需要提供系统中的有功功耗，因此测试所需的功率仅为测试容量的1/Q。

8.设备的重量和体积大大减小。串联谐振装置省去了笨重的大功率调压器和普通大功率工频试验变压器，谐振励磁电源只需1/Q的试验容量，大大减轻了系统的重量和体积，一般是普通试验装置的1/10-1/30。

9.有效改善输出电压波形。谐振电源是谐振滤波电路，可以改善输出电压的波形失真，获得良好的正弦波形，有效防止谐波峰值误击穿样本。

10.防止大短路电流烧坏故障点。在串联谐振状态下，当样品的绝缘弱点被击穿时，电路立即失谐，回路电流迅速下降到正常测试电流的1/Q。但当采用并联谐振或试验变压器进行耐压试验时，击穿电流立即上升数倍。与两者相比，短路电流与击穿电流相差几百倍。串联谐振能有效发现绝缘弱点，不用担心大短路电流灼伤故障点。

11.不会有恢复过电压。当样品击穿时，由于失去谐振条件，高压立即消失，电弧立即熄灭。恢复电压重新建立的过程很长，很容易在再次达到闪络电压之前断开电源。这个电压的恢复过程是一个能量积累的间歇振荡过程，很长，没有任何恢复过电压。

二、 主要技术参数

1.额定容量:44千伏安

2.额定电压:22kV；44kV

3.额定电流:2a；1A

4.测量精度:系统有效值为1.5级

5.工作频率:30-300赫兹

6.设备输出波形:正弦波

7.品质因数:设备本身Q≥30(f = 45hz)

8.波形失真率:输出电压波形失真率≤1%

9.输入电源:单相220或三相380伏电压，频率50Hz

10.工作时间:连续60分钟；额定负载下允许；过压1.1次，持续1分钟

11.温升:额定负荷下连续运行60分钟后，温升≤65K

12.保护功能:过压、过流、零启动、系统失谐(闪络)等保护功能

13.环境温度:-20℃-55℃

14.相对湿度:≤90%相对湿度

15.海拔:≤3000米

三、 装置容量验证

机组容量定为44kVA，分为两个电抗器，单个电抗器为22kVA/22kV/1A/110H。

验证:1。10kV/300mm2电缆1km交流耐压试验，电容≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

两个反应器并联，L=110/2=55H

测试频率:f = 1/2π√LC = 1/(2×3.14×√55×0.3755×10-6)= 35.02Hz

测试电流:I=2πfCU测试= 2π×35.02×0.3755×10-6×22×103 = 1.82 a。

满足实验要求。

一、 系统配置参数

(1)一个zsbp-4kw变频电源

1)额定输出容量:4kW

2)工作电源:220/380±10% V(单相/三相)，工频

3)输出电压:0–400伏

4)额定输入电流:10A

5)额定输出电流:10A

6)电压分辨率:0.01千伏

7)电压测量精度:1.5%

8)频率调节范围:30–30-300赫兹

9)频率调节分辨率:≤0.1赫兹

10)频率稳定性:0.1%

11)运输时间:额定容量下连续60分钟

12)温升:额定容量下连续运行60分钟的部件最高温度≤65K

13)噪声水平:≤50dB

14)尺寸(长、宽、高mm): 400× 280× 400

15)重量:约10公斤

(2)一台励磁变压器zsjl-3kva/1.5/3kv/0.4kv

1)额定容量:3千伏安

2)输入电压:0-400伏

3)输出电压:1.5/3kV

4)结构:干燥

5)尺寸(长、宽、高mm): 450× 330× 430

6)体重:35公斤左右

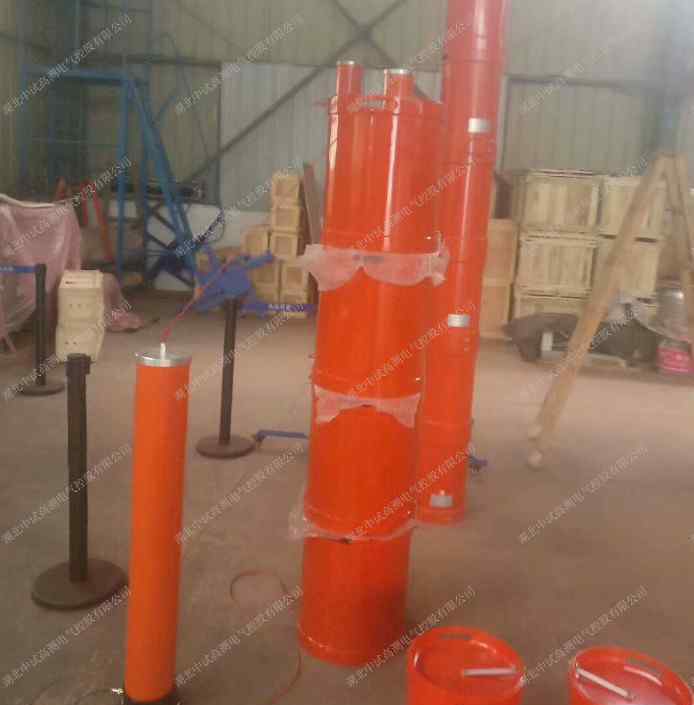

(3)高压电抗器ZSDK-22kVA/22kV 2段

1)额定容量:22kVA

2)额定电压:22kV

3)额定电流:1A

4)电感:110小时/单段

5)品质因数:Q≥30 (f=45Hz)

6)结构:干燥

7)尺寸(内径和高度mm): 236× 375

8)重量:33公斤左右

(4)ZSFY-3000 PF/50kv电容器分压器一套

1)额定电压:50kV

2)高压容量:3000pF

3)介质损耗:tgσ≤0.5%

4)分压比:1000: 1

5)测量精度:有效值1.5

6)重量:约8公斤

一、 参考实验标准

《电力设备预防性试验规范》

GB50150-2016电气设备安装工程电气设备交接试验标准

GB10229-88反应堆

GB1094电力变压器

GB1094.1-GB1094.6-96《外壳防护等级》

电工术语

GB/T16927.1~2-1997高压试验技术

DL/T474.4-2006现场绝缘试验实施指南——交流耐压试验

DL/T1015《DC电压测量系统使用指南和现场交流耐压试验》

GB/T311.1-1997高压输变电设备绝缘与配合

GB191-2000包装、储存和运输图形标志

JB/T9641-1999测试变压器

IEC358(1990)耦合电容器和电容器分压器

GB4793-1984电子测量仪器的安全要求

GB/T3859.2-1993《半导体转换器应用指南》

GB/T2423.8-1995电工电子产品基本环境试验规程

DL/T849.6-2004电力设备专用试验仪器通用技术条件第6部分:高压谐振试验装置
