扶壁式挡土墙什么是挡土墙？看完图你就明白了

挡土墙是路基常见的挡土结构，根据其位置和结构形式可分为不同的类型。挡土墙的分类和结构要求是什么？不同结构形式的挡土墙图纸怎么办？看了下面，你才真正了解挡土墙。

挡土墙介绍

▉定义

挡土墙是指支撑路基填料或山坡土壤，防止填料或土壤变形和不稳定的结构。

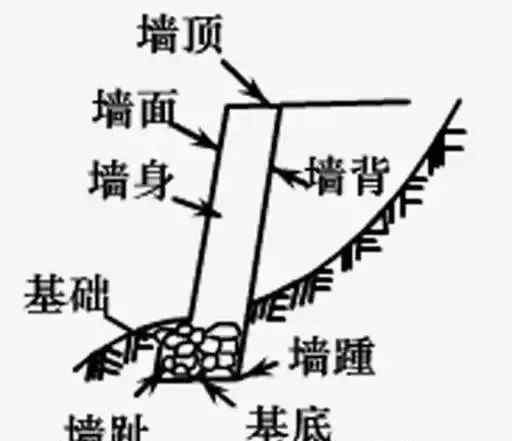

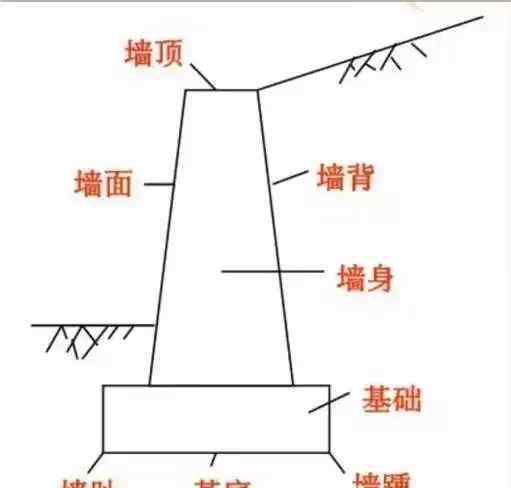

每个部分的▉名称

在挡土墙的横截面中，与被支撑土体直接接触的部分称为墙背；

与墙背面相对并面向空的部分称为墙面。

与地基直接接触的部分称为地下室。

与地下室相对的墙顶面称为墙顶；

底座前端叫墙趾；

底座的后端称为墙跟。

应用范围

当路基满足以下条件时，可考虑挡土墙

1.陡坡路段；

2.切割断面，避免大规模开挖，降低边坡高度；

3.可能产生滑坡和塌方的不良地质地段；

4.高填充区域；

5.沿河路基严重被水冲刷或长期被水浸泡的路段；

6.节约用地、减少拆迁或少占耕地；

7 .为保护重要建筑、生态环境或其他特殊需要。

挡土墙的分类

▉根据挡土墙的位置划分:

路堑挡土墙:设置在路堑边坡底部，主要用于开挖后无法自行稳定的边坡支护，同时可以减少开挖量，降低开挖边坡高度。

路肩挡土墙:设置在路肩处，墙顶是路肩不可分割的一部分，与路堤墙用途相同。它还可以保护路线附近现有的重要建筑。

路堤挡土墙:设置在高填方或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以缩小路堤边坡的坡脚，减少填方量，减少拆除和占地面积。

边坡挡土墙:设置在路堑或路堤上方，用于支撑山坡上可能坍塌的覆盖层、破碎岩层或滑坡。

沉管挡土墙:沿河堤设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少河床压缩的有效措施。

▉根据挡土墙的结构形式(这里只涉及几种常见的挡土墙):

重力式挡土墙:挡土墙的重力是用来维持挡土墙在土压力作用下的稳定性。是目前国内常见的挡土墙。

普通重力式挡土墙的高度一般在5 ~ 6m以下，大多采用梯形断面，结构简单。对于超高重力式挡土墙(一般指6 m以上的挡土墙)，有半重力式、恒重力式等多种形式。

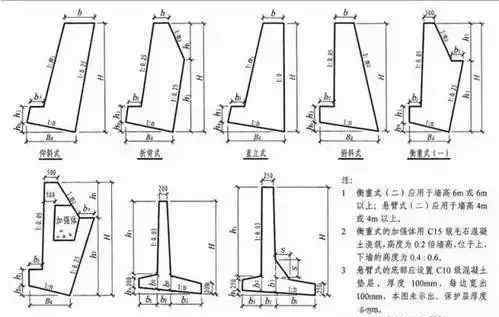

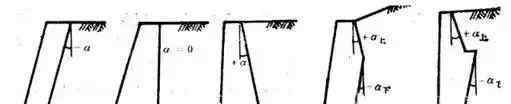

重力式挡土墙根据墙背坡度可分为以下几种类型(如下图):

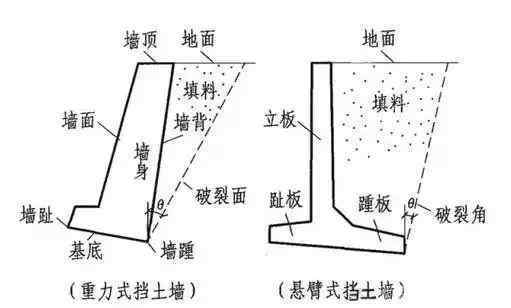

重力式挡土墙和悬臂式挡土墙示意图(如下图):

薄壁挡土墙:包括悬臂式挡土墙和扶壁式挡土墙；一般在墙高6m以内采用悬臂式，6m以上采用扶壁式。

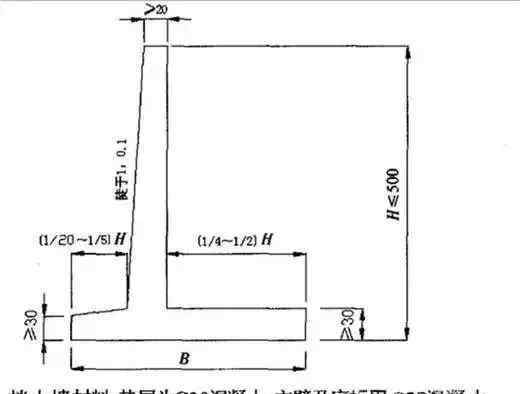

◆悬臂式挡土墙:由立板(墙板)和底板(趾板和跟板)组成。一般形式如下图所示:

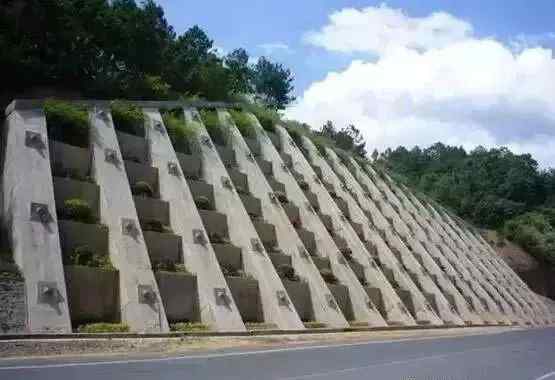

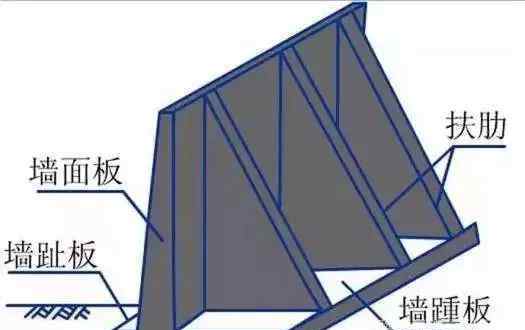

◆扶壁式挡土墙:当挡土墙墙高为h >时:在10m处，为了增加悬臂的抗弯刚度，应沿墙的纵向每隔0.8~1.0m设置一个扶壁。

锚杆挡土墙:包括锚杆式和锚板式

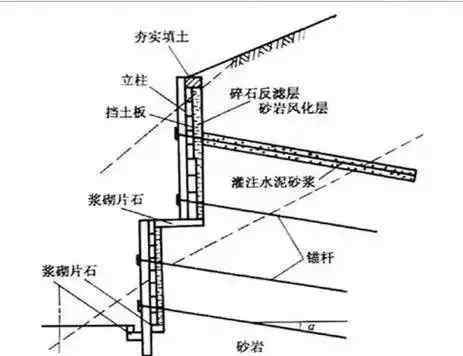

◆锚式挡土墙:由预制钢筋混凝土柱和挡土板组成，结合水平或倾斜的钢锚。锚杆的一端与立柱连接，另一端锚固在山坡深处的稳定岩层或土层中。

◆固定板挡土墙:是由钢筋混凝土墙、钢拉杆、锚板以及它们之间的填土构成的组合式挡土墙结构。

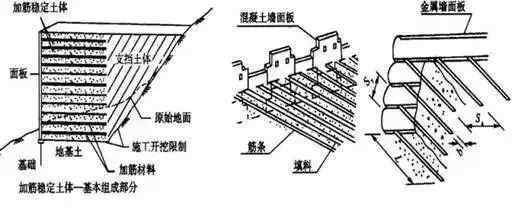

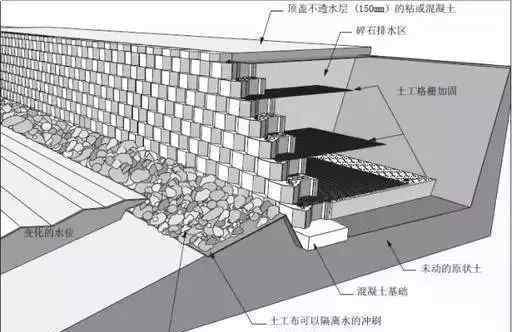

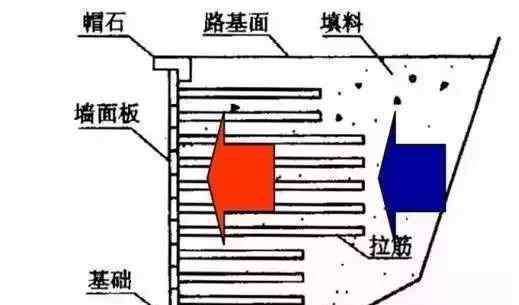

加筋土挡墙:是在土体中加入拉筋，利用拉筋与土体的摩擦力改善土体的变形条件和工程特性，达到稳定土体的目的。它由面板和拉筋组成，通过填充物和拉筋之间的摩擦结合成一个整体。

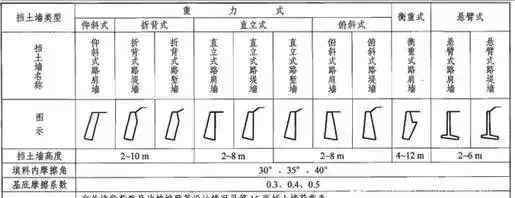

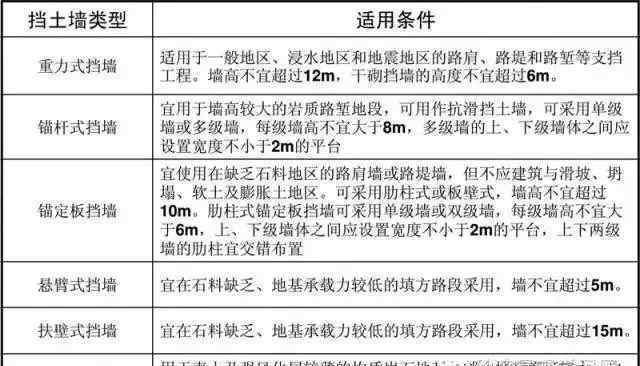

★各挡土墙适用条件:

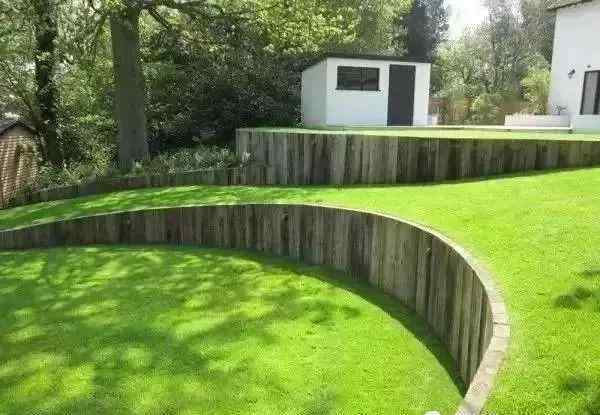

▉根据墙体材料划分:

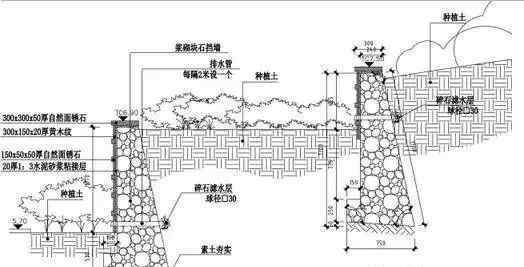

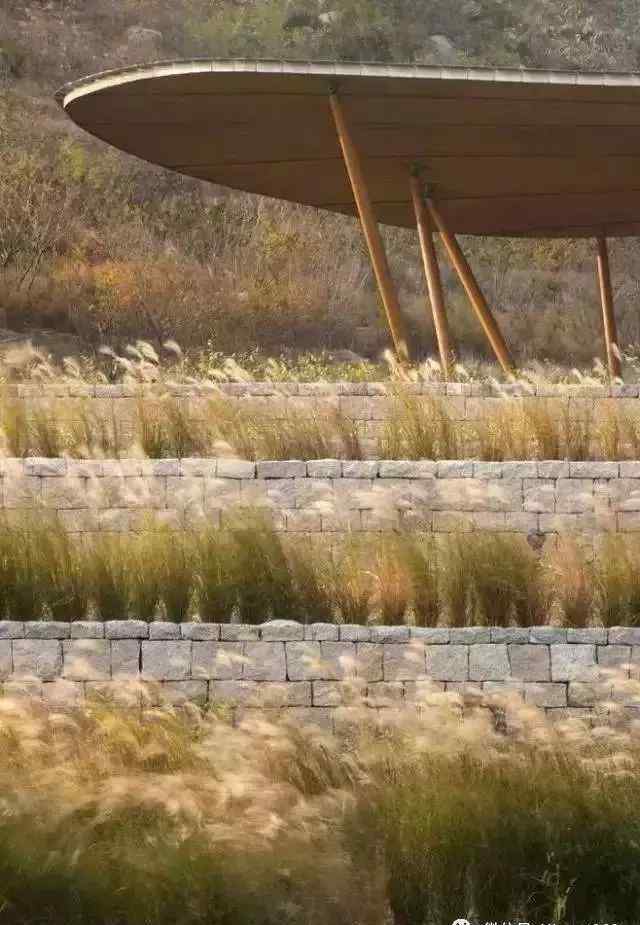

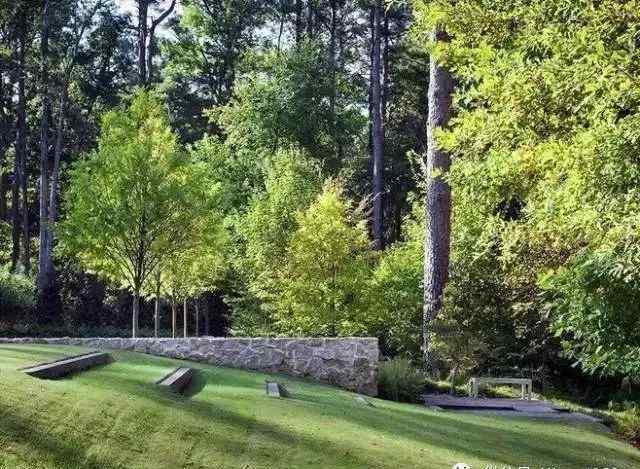

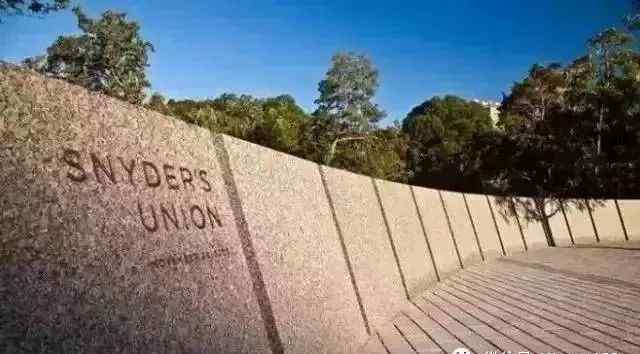

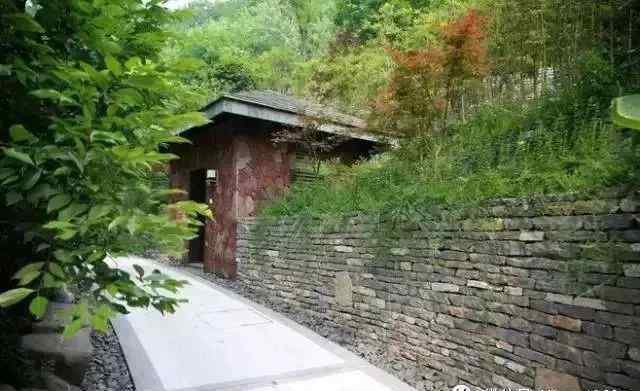

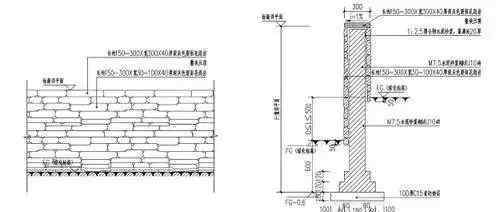

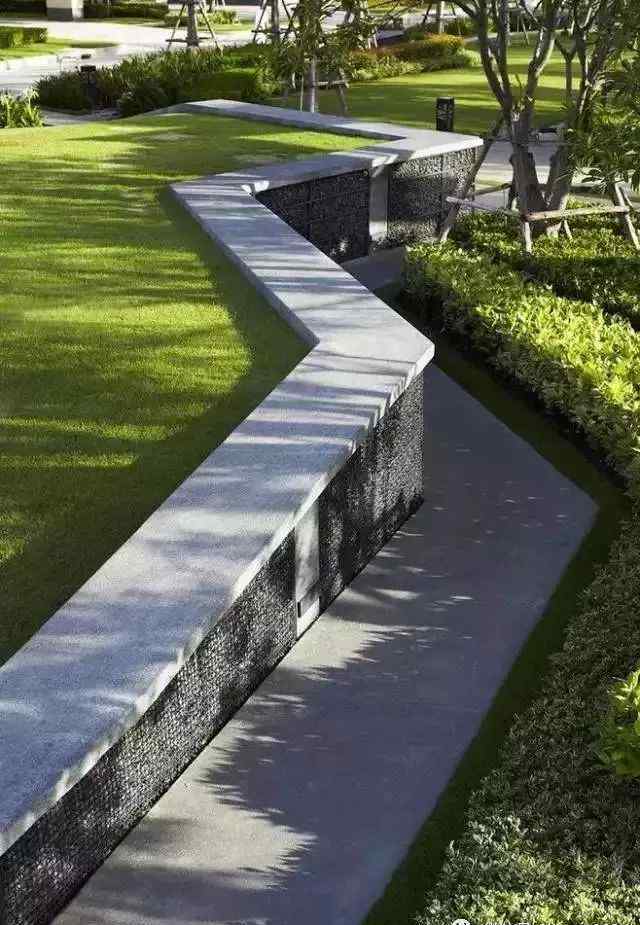

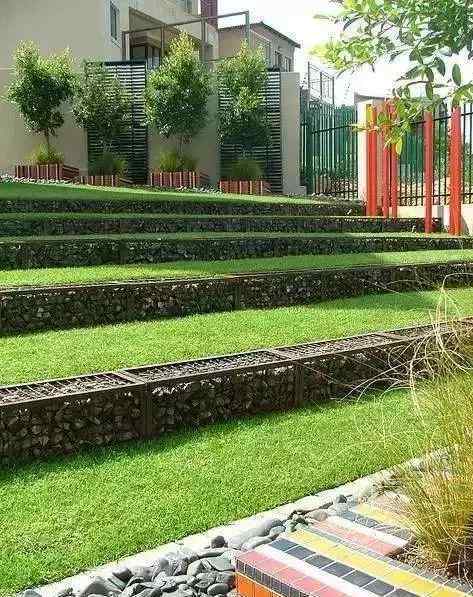

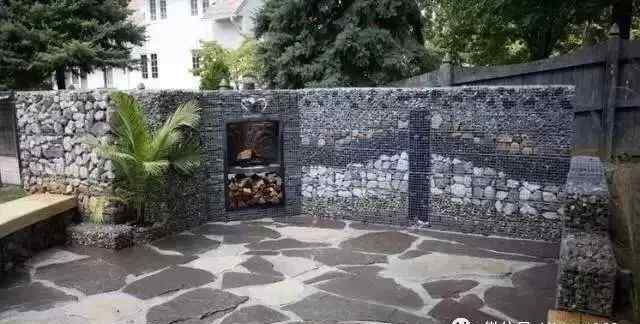

石材挡土墙:

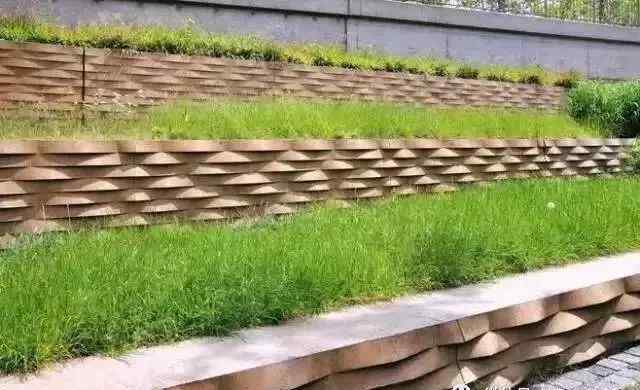

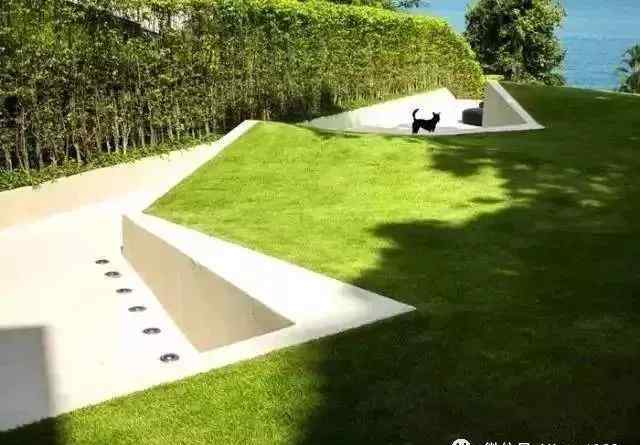

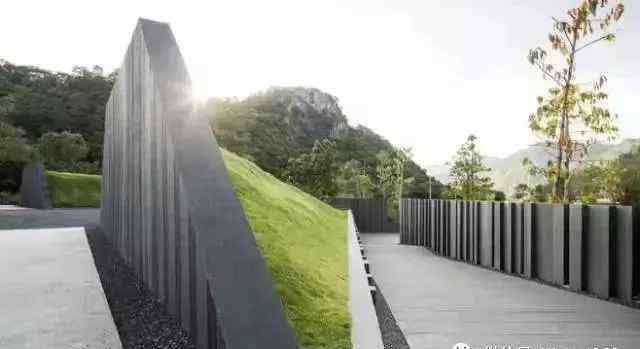

混凝土挡土墙:

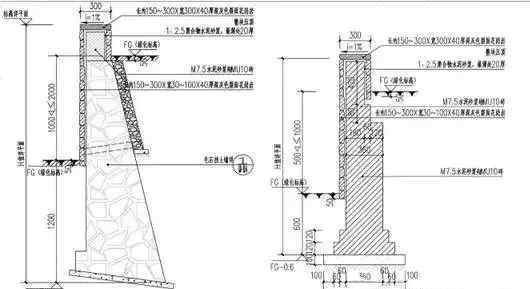

钢筋混凝土挡土墙:

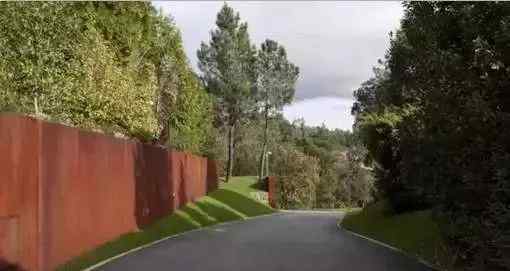

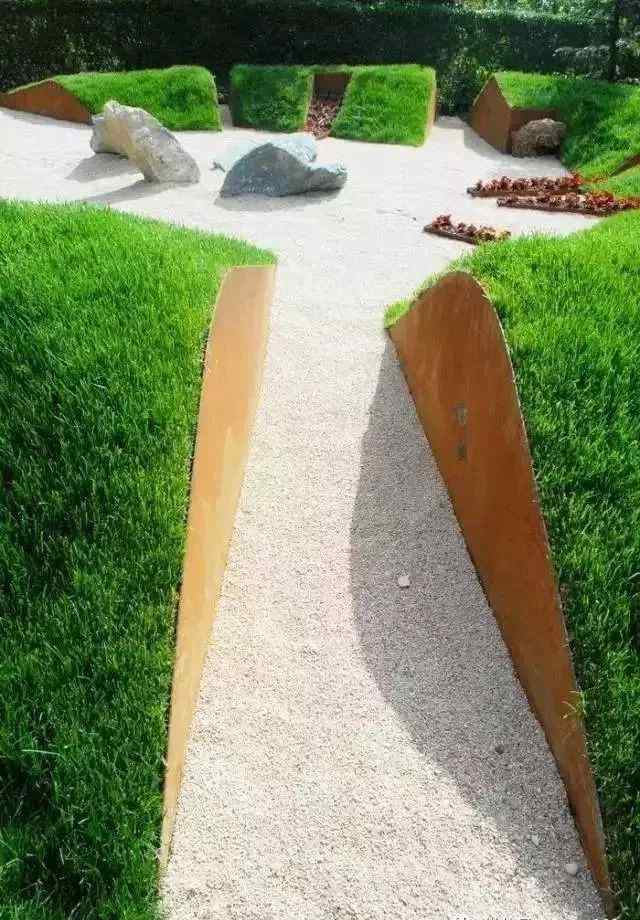

钢制挡土墙:

挡土墙的结构组成

墙体结构

1.墙的背面

斜墙背面适用于切割墙和肩墙或墙趾地面平坦的路堤墙。斜墙背坡度不宜小于1:0.3，一般在1:0.15 ~ 1:0.25之间。

斜墙背适用于堤墙和肩墙，一般为1:0.15~1:0.25，垂直墙背可用于不超过4m的矮墙。

凸折线墙背多用于切墙和肩墙，上下墙墙高比一般为2:3

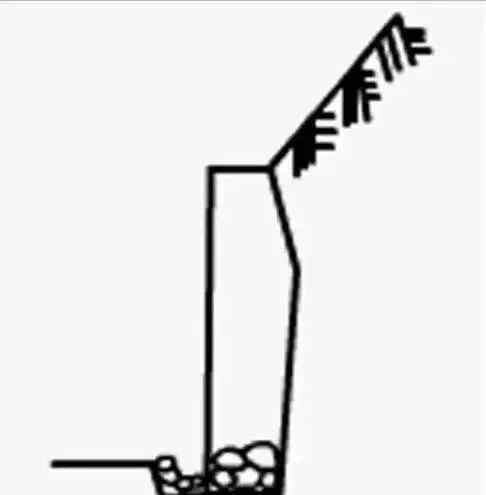

称重墙适用于陡峭山区地形的肩墙和堤墙，也可用于截墙。上墙背面坡度1:0.25~1:0.45，下墙背面约1:0.25，上下墙墙高比一般为2:3。

2.墙面

一般墙是平的，坡度要和墙后面的坡度协调。墙坡直接影响挡土墙的高度。所以当地面横坡较陡时，墙的坡度一般为1:0.05~1:0.20，矮墙可以陡直。地面平整时，一般用1:0.20~1:0.35比较经济。

3.墙顶

墙顶宽度最小，砂浆挡墙不小于50cm，干砌不小于60cm。一般情况下，砂浆肩墙的顶部应由40厘米厚的粗石或混凝土制成。如果没有做成礼帽，肩墙和切墙的顶部要用大石块砌成，用砂浆勾缝，或者用5号砂浆抹平顶面，厚度为2厘米。25 #砂浆应铺设在干砌挡土墙顶部50cm以内，以增加墙的稳定性。一般情况下，干砌挡土墙的高度不应超过6 m..

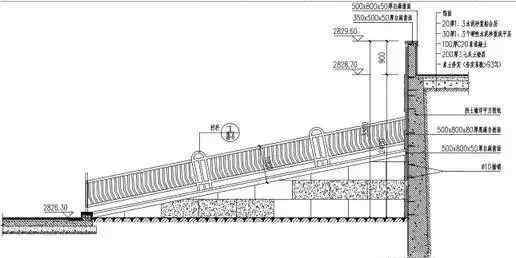

4.扶手

为了保证交通安全，在陡峭的地形或超长的路肩墙顶部应设置护栏。为保持路肩最小宽度，二、三级公路护栏内缘与路面边缘的距离应不小于0.75米，四级公路不小于0.5米。护栏分为墙式和柱式，护栏的材质、高度、宽度视实际需要而定。

*基础设施

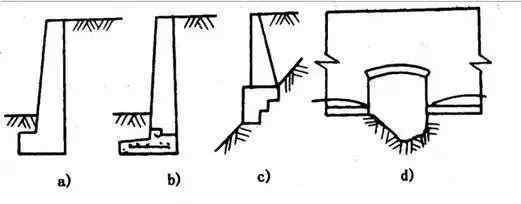

1.基型

大多数挡土墙都是直接建在天然地基上的。

当基础承载力不足时，墙趾地形较为平坦，墙体超过一定高度时，为了减小基础的压应力，增加抗倾覆稳定性，往往将基础加大。

当地基的压应力超过地基承载力太多时，需要较大的加宽值。为避免加宽部分台阶过高，可采用钢筋混凝土楼板。

当地基为软土时，可采用碎石、碎石、矿渣或灰土进行置换。

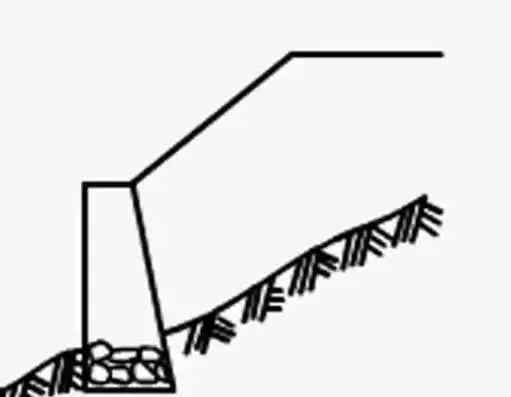

当挡土墙建在陡坡上，且基础为完整稳定的坚硬岸石，不对基础产生侧压力时，可设置台阶式基础，以减少基坑开挖，节省砌体。

如果基础有短缺口(如深沟)或基础开挖困难(如水下施工)，可采用拱形基础。

2.基础埋置深度

◆对于土质基础，基础埋深应符合下列要求:

(1)无冲刷时，应低于自然地面至少1m；

(2)有冲刷时，应至少在冲刷线以下1m；

(3)在冻胀影响下，应不低于冻结线以下0.25米，当冻结深度超过1米时，应为1.25米，但基础应夯实一定厚度的砂或砾石垫层，垫层底部也应位于冻结线以下不低于0.25米处。

砾石、砾石、砂土地基，不考虑冻胀，但地基埋深不应小于1m

对于基岩，应清除表面的风化层，基底应嵌入岩层至一定深度。当风化层较厚，难以完全清除表面时，可根据地基的风化程度和容许承载力，将基底埋入风化层中

当挡土墙位于不良地质区域，地基土中可能出现滑动面时，应检查基础的抗滑稳定性，基础底面应埋在滑动面以下，或采取其他措施防止挡土墙滑动

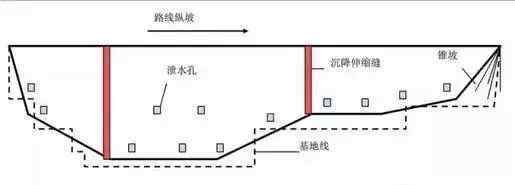

基础采用明挖基础。当底座位于大于5%的纵坡上时，底座应设置成阶梯状。

排水设施。

挡土墙的排水措施通常包括地面排水和墙体排水。

地面排水主要是防止地表水渗入墙后的土壤或地基。地面排水有几种方法:

1.设置地面排水沟拦截地表水。

2.夯实回填土顶面，疏松地表，防止雨水和地面渗入水下，必要时设置铺装层。

3.路堑挡土墙坡脚前的边沟应进行铺设和加固，防止边沟水渗入地基。

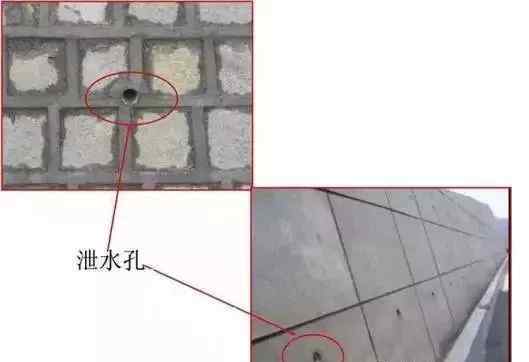

墙体排水:

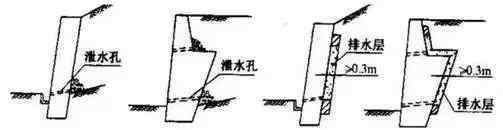

砂浆块(块)石墙应在墙前地面以上设置排水管(图一)；当墙高时，可以在墙的上部增加一个排水孔(图B)。排水孔的大小可以根据排水量的大小来确定，可以是5厘米×10厘米、10厘米×10厘米、15厘米×20厘米的方孔或直径为5 ~ 10厘米的圆孔。孔距一般为2 ~ 3m沉管挡土墙的孔距一般为1.0~1.5m，干旱地区可适当增加，孔间上下交错。下排水孔出口应高出地面或墙前水位0.3m。

为防止水分渗入地基，下排水孔底部30cm后应铺粘土隔水层，排水孔进水部分应设置粗粒过滤层，以免堵塞通道。当墙背填土透水性差或可能发生冻胀时，应在墙顶以下0.5m处，从最低排水孔开始铺设厚度不小于0.3m的砂卵石。
