电泳图 PPT科研作图⑥——WB电泳图

本文使用的WB原图来自百度图片。

Westernblot电泳很可能是生命科学实验中最常见的结果图片，从成像仪下来的原始图片不可避免的会出现各种问题，比如条带不均匀，结果不需要的一些区域等等。接下来我们用PPT对WB电泳图进行处理，最终得到一张符合SCI论文发表要求的图片。

1.将所需图片复制并粘贴到新的PPT页面中(使用空白色布局并移除占位符)，并调出各种参考线:

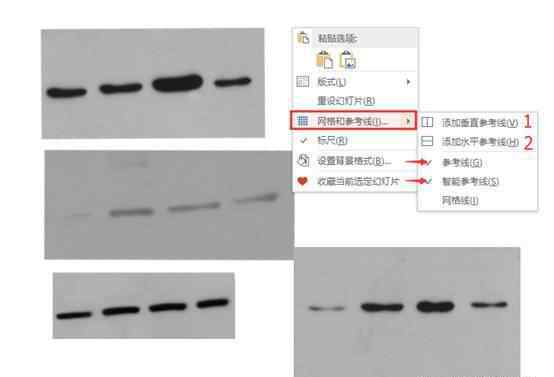

A.右击PPT工作空间-网格和参考线-检查“参考线”和“智能参考线”；

右键单击-网格和参考线-添加垂直参考线和水平参考线。

2.调整角度

两条虚线(参考线)出现后，我们首先根据水平参考线调整电泳图像的角度，使电泳带水平:

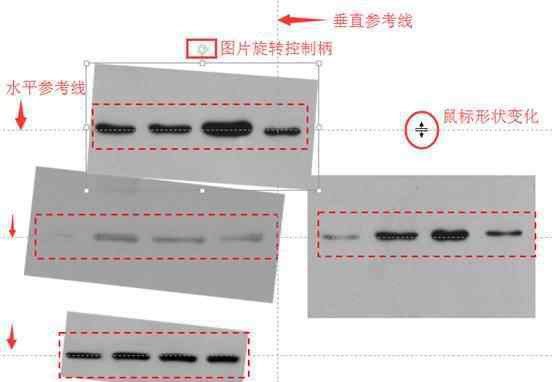

A.将鼠标移动到水平参考线上，箭头变成下面红色圆圈中显示的符号。此时，按住左键并上下拖动水平参考线；拖动时按住Ctrl键，新的水平参考线将被复制。垂直参考线可以用同样的方法处理。

b .根据水平基准线，点击选中的图片，用新出现的图片旋转手柄(如下图红色实线框所示)调整图片角度，使电泳带水平(如红色虚线框所示)。

3.选择需要的区域并切割。通过交叉切割的方式切割所需区域(参见第2讲)。

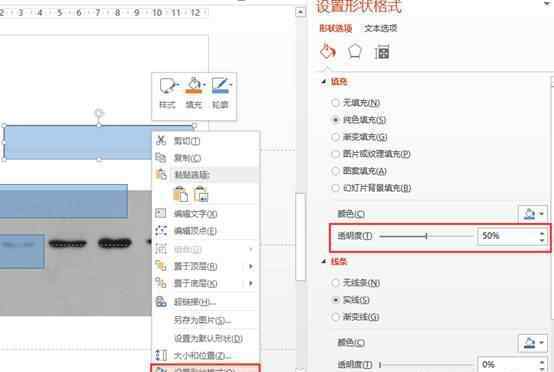

A.添加矩形:插入-形状-矩形，右键单击矩形-设置形状格式-填充-纯色填充，将透明度修改为50%(或其他)；

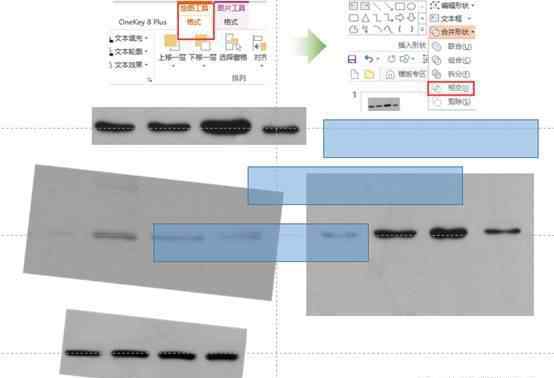

B.通过半透明矩形根据长条调整矩形的大小，然后复制粘贴半透明矩形三次；选择要裁剪的电泳图，然后选择一个调整到合适位置的矩形(选择顺序不能错误)。在右上角-绘图工具-格式-合并形状-交叉点，矩形覆盖区域将被裁剪掉。

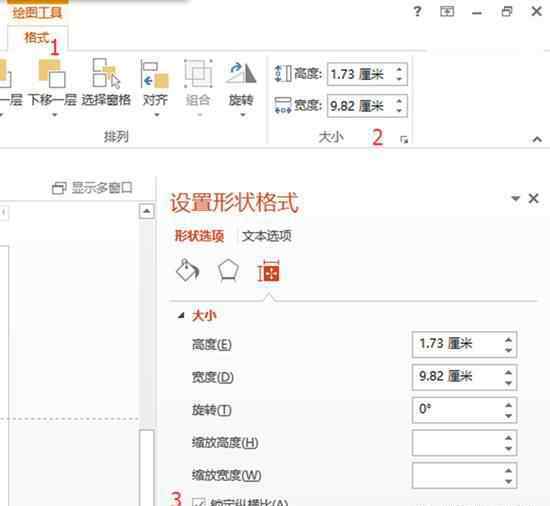

C.用同样的方法剪下其他的条。在裁剪过程中，如果需要调整矩形的尺寸，尽量保证以锁定长宽比的形式放大缩小:拉矩形的对角，或者通过右上角格式(下面红色数字1)-尺寸右下角下拉菜单(红色数字2)锁定长宽比(红色数字3)，然后在尺寸中微调高度或宽度(红色数字2)。

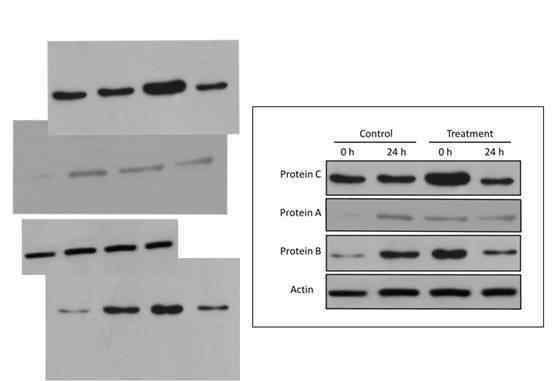

4.排版、跟踪和标记

A.用垂直参考线将剪下的四个长条左右对齐:虽然剪下的长条大小不一，但长宽比是一样的，所以斜拉拉伸，最后将长条调整到一样的大小；

B.选择四条，右键-设置形状格式-填充-线条-实线，2点，完成笔画；

C.插入文本框、线条或其他标记，并删除参考线(不影响输出图片)以完成绘图。

5.导出图片

在以后的教程中，旋转、裁剪、大小调整、排版、组图、标记、参考线、图片输出等重复的内容就不详细描述了，只简单提一下。
