1前言
根据扩频原理,将峰值时钟从窄带时钟信号调制到边带频谱,并将时钟的峰值能量分散到扩频区域的多个频段,从而达到降低峰值能量和抑制电磁干扰的效果。
图1.1扩频原理示意图
下面是扩频芯片的引脚图和各个引脚的功能表。

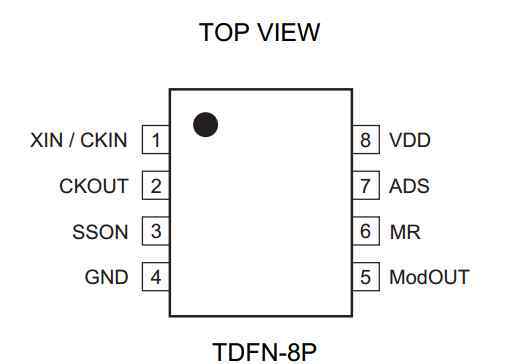

图1.2扩频芯片的引脚图

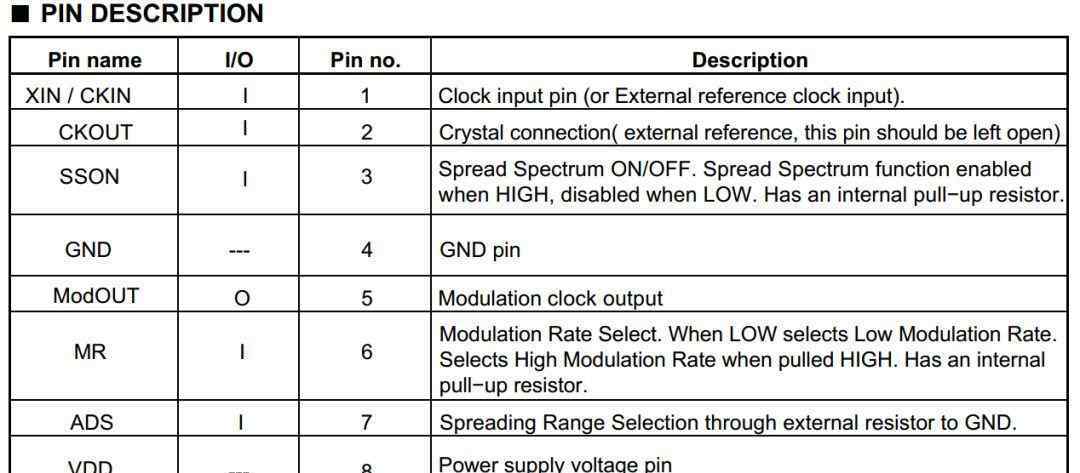

图1.3扩频芯片引脚功能图
2显示板概述
该展板是参加EDTEST(电子设计与测试技术会议)深圳峰会的展览展品。该显示板集成了扩频IC主时钟模式、单线时钟模式和24M扩频晶体振荡器,可以更方便简单地操作扩频IC,并可以全面显示扩频IC的所有功能。显示板的电源部分可以连接DC电源或5V microUSB,数码管电流表测量每个IC的功耗。

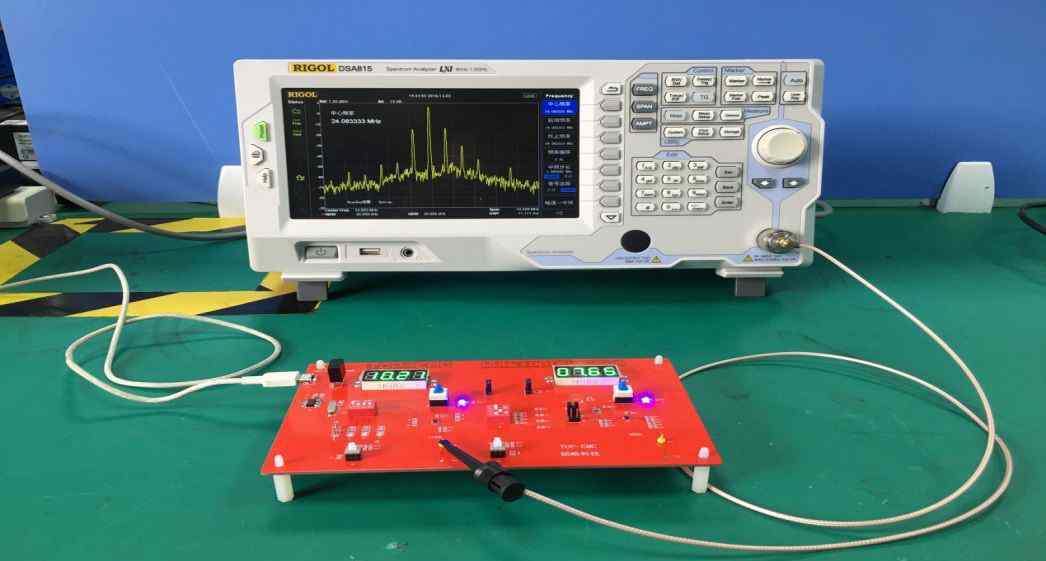

图2.1 USB供电扩频IC实测
下面主要展示扩频IC的主时钟模式。首先我给你看最后一个调制扩频ic的主时钟模式的原理图和物理图。

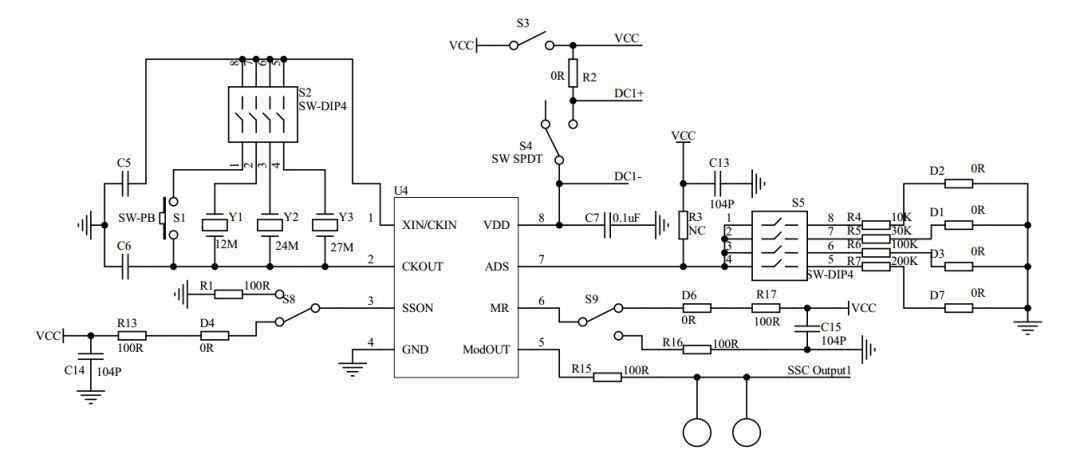

图2.2扩频集成电路主时钟模式示意图

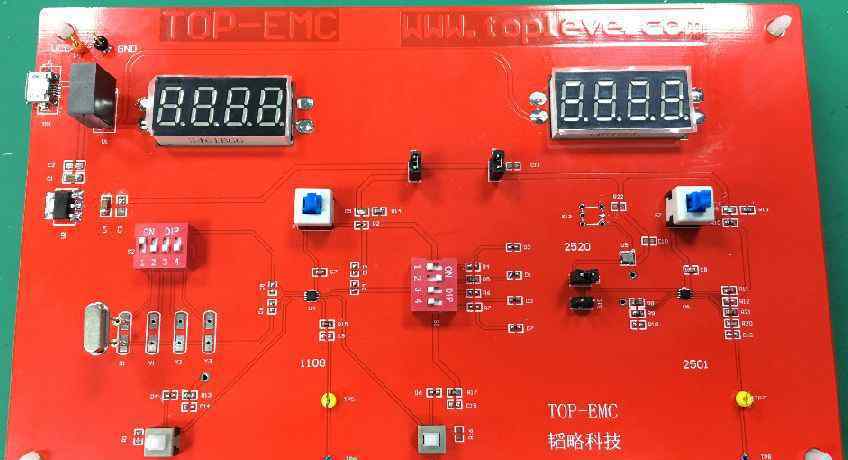

图2.3显示板的物理图
3功能介绍
P1和P2连接到外部无源晶体振荡器,后者可以连接到12兆赫兹—55兆赫兹范围内的无源晶体振荡器。可以看出,原理图中预留了四个焊接无源晶振的焊盘,S2的四个dip开关分别对应S1(本质上是DIP晶体插座),Y1-12M,Y2-24M,Y3-27M。在物理图中,只有一个24M无源晶体振荡器被焊接到S1,所有随后的实际测量都使用这个24M晶体。
P3通过S8自锁开关执行上拉和下拉操作,默认为上拉状态。在上拉状态下,扩频芯片的P5输出扩频24M时钟信号,如图2.0所示。在下拉状态下,P5仍然有输出时钟信号,但不扩展频率,如图2.1所示。通过上拉和下拉操作,可以在频谱中更直观地看到扩展IC的扩展和非扩展效果之间的比较。P3可以在电路板上设计,其功能的开关可以根据需要由单片机或其他控制电路控制。

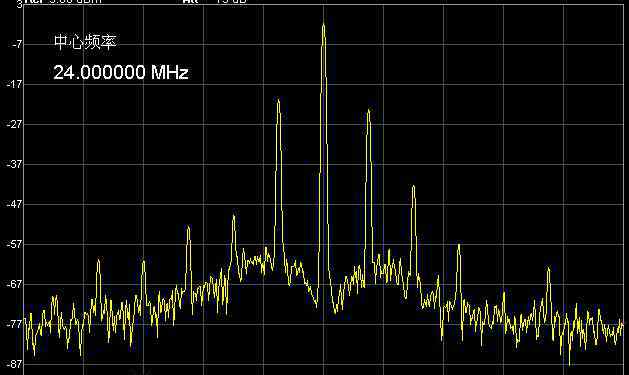

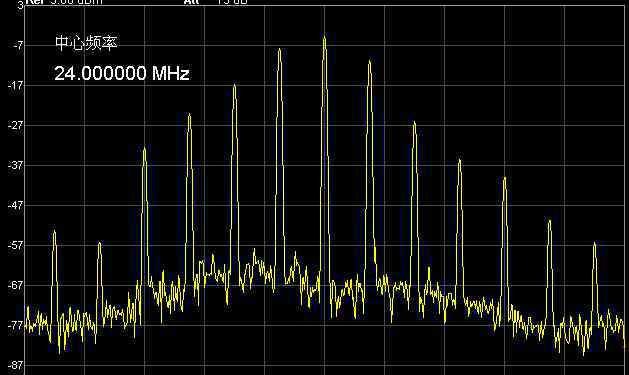

图3.1上拉状态的24M时钟信号

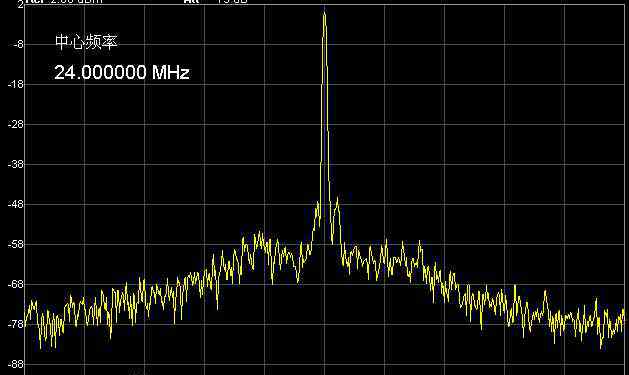

图3.2下拉状态下的24M时钟信号

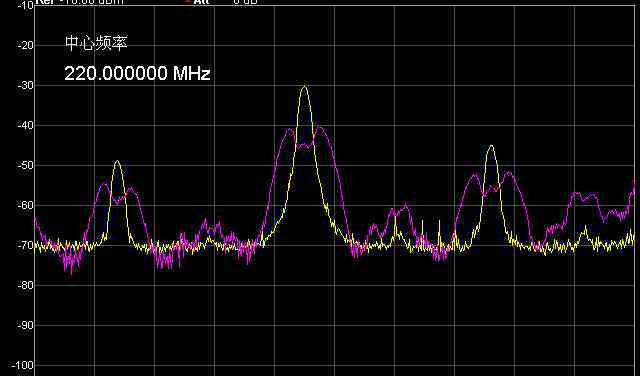

扩频芯片还有一个很大的优势:时钟信号的N次谐波得到的扩频宽度是基波的N倍,因此高次谐波的EMI抑制效果更加明显。图2.2是10倍频率的24M时钟信号的扩频(紫色信号线)和非扩频(黄色信号线)的比较图。
图3.3下拉状态下的24M时钟信号
扩频芯片的扩频宽度越宽,电磁干扰抑制效果越明显,宽度可以根据不同的要求和不同的系统进行匹配和调制。P7(ADS)是扩频宽度调制引脚,通过连接不同的电阻值进行调制。电阻值越大,扩频宽度越小。S5四位dip开关,四个档位可从高到低调节。
表1电阻值和扩频宽度对应表
拨S5 dip开关1(R4-10K),光谱仪上的时钟信号如下:

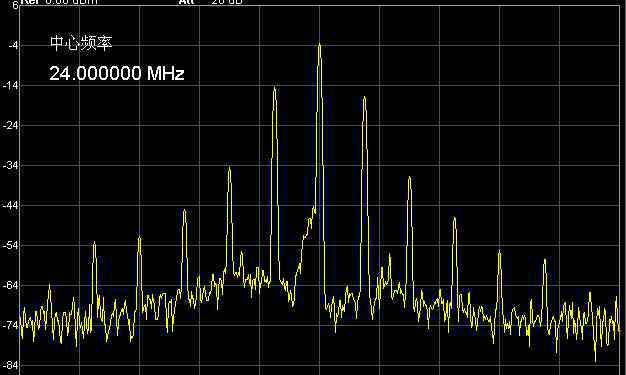

图3.4频谱图
拨S5 dip开关2(R5-30K),光谱仪上的时钟信号如下:

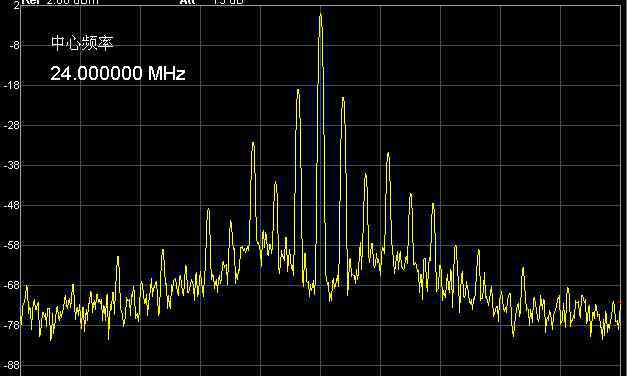

图3.5频谱图
拨S5 dip开关3(R6-100K),光谱仪上的时钟信号如下:

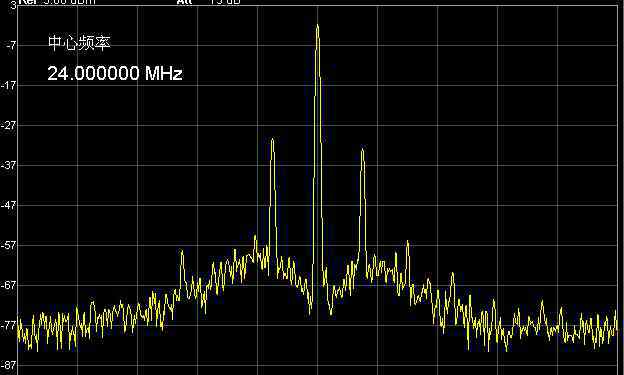

图3.6声谱图
转动S5 dip开关4(R7-200K),光谱仪上的时钟信号如下:
图3.7频谱图
P6(调整扩频调制速率)还通过S9自锁开关执行上拉和下拉操作,默认为上拉状态。在频谱中可以观察到调制速率和调制速率之间的比较。上拉状态(慢调制率)的频谱如下图2.6所示,下拉状态(快调制率)的频谱如下图2.7所示。该功能设置为满足不同的系统要求,从而具有不同的EMI抑制效果。
图3.8上拉状态
图3.9下拉状态
到目前为止,这种扩频IC显示板的主时钟模式的主要扩频功能已经显示出来。后续功能,请下次展示。
但是,我们还有一个扩频IC演示板,可以供客户直接焊接测试使用。这个演示板还可以看到扩频IC的扩频效果。来,上图,看:
如有其他问题,欢迎交流。
