杠杆千分表也叫杠杆表或倾斜表。杠杆千分表是通过机械转动系统将杠杆侧头的位移转化为指针在刻度盘上的角位移的长度测量工具，沿刻度盘圆周有均匀的刻度，分度值为0.01，测量范围不大于L盘。它可以用来测量形状和位置误差，也可以通过比较测量方法来测量实际尺寸。它还可以测量小孔、凹槽、孔距离、坐标尺寸等。杠杆千分表用于THWSKW-2A机械十字滑台导轨副、滚珠螺纹安装及平行度高度的调试，如图1所示。
图1杠杆千分表
使用时，测量运动方向应垂直于探头中心线，以避免测量误差。杠杆千分表的测量杆轴与被测工件表面的夹角越小，误差越小。如果α的角度因测量需要而无法调整(当α> 15°时)，应修正测量结果。从图2可以看出，当平面上升距离为A时，杠杆千分表的摆动距离为b，即杠杆千分表的读数为b，因为b >: A，所以指示读数增大。具体修正计算公式如下:a=bcosα

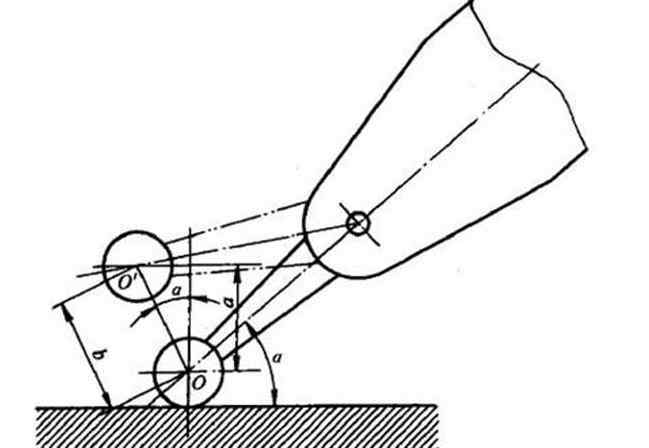

图2杠杆千分表测量杆轴位置引起的测量误差
(1)千分表应固定在可靠的仪表架上。测量前，检查百分表是否夹紧，多次提起百分表的测量杆与工件接触，观察重复指示值是否相同。
(2)测量时，不允许用工件撞击探头，以免影响测量精度或损坏百分表。为了保持一定的初始测量力，测量头与工件接触时，测量杆应有0.3 ~ 0.5 mm的压缩量。
(3)测量杆不要加油，以免油液污染进入仪表，影响百分表的灵敏度。
(4)百分表的测量杆必须与被测工件表面垂直，否则会产生误差。
