水泥砂浆配方 各种砂浆配方！！！

抹灰干粉沙浆的种类和基本配方

一个

产品类别

(1)按抹灰砂浆功能可分为:

抹灰砂浆一般分为普通抹灰砂浆、装饰抹灰砂浆、防水抹灰砂浆和具有某些特殊功能的抹灰砂浆(如隔热、耐酸、防辐射砂浆)等。

(2)根据抹灰砂浆所用胶凝材料的分类

A.用无机粘合剂(水泥、石膏或熟石灰)涂抹砂浆。

b、用水泥、可再分散粉或熟石灰作为粘结装饰抹灰砂浆。

C.水泥基抹灰用于外涂层和潮湿房间，而石膏基抹灰专用于内墙。

2

参考公式

非特殊功能砖墙的内外墙抹灰砂浆，一般选用抗压强度为10兆帕或15兆帕的，但也可根据具体特殊要求制作低强度和高强度产品。

建议在水泥或石灰水泥基装饰抹灰中加入1%~4%的RE5010N，可提高其附着力、耐磨性和柔韧性。此外，建议添加0.2%~0.4%的纤维素醚、淀粉醚或它们的混合物。特别推荐使用疏水性可再分散乳胶粉RI551Z和RI554Z，以提高配料和抹灰的性能。

砂浆添加剂母料介绍

砂浆添加剂母料包含以下组分:脂肪醇聚乙烯磺酸钠、纤维素、硫酸钠、淀粉醚等。

主要功能:引气、增稠、保塑、提高使用性能等独特功能。是国内唯一不按水泥质量比添加的产品。在混合砂浆中节约水泥不仅可以保证强度，还可以提高耐久性、抗渗性和抗裂性。

特性和性能特性和性能特性和性能:

一个

提高砂浆的和易性和劳动效率

砌筑和抹灰时，砂浆体积大，质地软，附着力强，表面粘而不粘铲，减少落地灰，降低成本，砂浆饱满度高。对墙面润湿程度要求低，砂浆收缩小，克服了裂缝、空鼓包、脱落、起泡等通病。，解决了砂浆的和易性。砂浆存放6-8小时不会沉淀，保水性好，灰罐内砂浆不会离析，无需反复搅拌，加快施工速度，提高劳动效率。

2

早期强度效应

掺有砂浆添加剂的砂浆具有与水泥的亲和力和增强效果。通过塑化过程，使用后5-6小时内达到一定强度，后期强度更好。

三

节约用水

用砂浆添加剂配制的砂浆，可以分离水分，减少用水量，减少收缩，提高抹灰墙面的强度。

四

附属功能

用砂浆添加剂配制的砂浆具有保水、降噪、保温、隔热、抗冻的功能。

聚醋酸乙烯乳液胶粘剂的配方及生产工艺

一个

公式

醋酸乙烯:710公斤

水:636公斤

聚乙烯醇:62.5公斤

过硫酸铵(用水稀释10倍):1.43千克

辛基酚聚氧乙烯醚:8公斤

碳酸氢钠(用水稀释10倍):2.2千克

邻苯二甲酸二丁酯:80公斤

2

制造技术

将聚乙烯醇和水加入溶解釜中，搅拌10分钟，加热至90℃，溶解4小时，溶解成10%的溶液。将溶解的聚乙烯醇水溶液过滤后，放入聚合釜中，加入100公斤辛基酚聚氧乙烯醚、引发剂单体(约单体总量的1/7)、5.5公斤浓度为10%的过硫酸铵溶液，关闭进料口，打开冷却水。30分钟内开始升温到65℃左右。当视镜中出现液滴时，关闭蒸汽阀(约30-40分钟)，温度会自动升至75-78℃。回流正常后，开始加入单体(8-9小时后)。同时每小时加入50克过硫酸铵(用水稀释10倍)，反应温度过高或过低，可以适当控制单体流速和引发剂用量，但不得超过配方总量。每30分钟记录单体加入的回流和反应温度，每小时记录单体加入的流速和引发剂的量。

加入单体后，观察反应溶液的温度。如果过高(85℃以上)，可适当加入440克过硫酸铵。加入时要分几次加入(一次反应太快)，液体温度会上升到90-95℃。保温30分钟，冷却至50℃以下，加入碳酸氢钠溶液。观察乳液外观合格后，加入邻苯二甲酸二丁酯醋，搅拌1小时，出料。

保温砂浆配方

一个

保温浆料配方

一种低成本，无纤维，绝对好用的保温砂浆配方。

1)水泥:650kg

2)二次飞灰:332千克

3)改性海藻ES7718S:14kg

4)改性海藻ES7728: 2公斤

5)hpmc:2kg

每吨绝缘浆料可制成七个立方聚苯乙烯颗粒。符合158行业标准。

该配方和易性好，粘度高，粉壁几乎无碎屑。该保温浆料对颗粒具有良好的包裹度和抗裂性。

2

保温生产配方:抗裂砂浆(颗粒和无机体系)

1)水泥:220公斤，42.5普通硅酸盐水泥

2)粉煤灰:50公斤，二次或原始灰

3)砂40-70目:520公斤，分阶段干砂

4)70-140目砂:200公斤，分阶段干燥

5)改性海藻:2公斤，改性海藻ES7718

6)改性海藻:6公斤，改性海藻ES7738

7) HPMC: 0.6千克，中低粘度纤维素醚

8)聚丙烯纤维:0.5公斤，长度3-5毫米

三

保温生产配方系列:界面剂

1)水泥:450kg，42.5或普通硅酸盐水泥

2)粉煤灰:100公斤，二次或原始灰

3)70-140目砂:446公斤，分阶段干砂

4)改性海藻:2公斤，改性海藻ES7728

5) HPMC: 2公斤，中高粘度纤维素

四

保温生产配方系列:粘结剂(EPS/XPS体系)

1)水泥:400kg，42.5普通硅酸盐水泥

2)70-140目砂:584公斤，分阶段干砂

3)改性海藻:14公斤，改性海藻ES7738

4) HPMC: 2千克，中低粘度纤维素醚

五

保温生产配方系列:抹灰膏(EPS/XPS体系)

1)水泥:300kg，42.5普通硅酸盐水泥

2)粉煤灰:30公斤，二次灰或重质碳酸钙

3)70-140目砂:584公斤，分阶段干砂

4)改性海藻:18kg，改性海藻ES7738

5)HPMC:1.5千克，中低粘度纤维素醚

六

珍珠岩保温砂浆生产参考配方

① PO42.5硅酸盐水泥:150千克

②粉煤灰:50KG

③重钙:50KG

④ JMH-07珍珠岩保温砂浆专用胶粉:2-3KG

⑤木质纤维:1-1.5公斤

⑥聚丙烯短纤维或玻璃纤维:1KG

⑦珍珠岩:1m

直接加水，搅拌均匀。混合物:水= 1: 1 (g/g)。最好使用5 ~ 10分钟。禁止在5℃以下施工。最好在30分钟内用完混合物。施工现场加珍珠岩，建议每25KG泥浆加0.15m珍珠岩。

无收缩灌浆材料的基本配方

原材料、型号、质量百分比(%)

ⅱ型硅酸盐水泥，42.5R，44

u膨胀剂，3

铝粉表面处理，0.002 ~ 0.004

生石灰CaO，2

2.00份可再分散乳胶粉

沙，1 ~ 3毫米，10

砂，0.1 ~ 1毫米，17.80

砂，0.1 ~ 0.5毫米，20

纤维素醚，6000cps，0.03

消泡剂，Agtan P80，10.20

聚羧酸超减水剂0.03份

硅微粉0.50份，Elken 902U

0.12的改性膨润土，Optibent MF

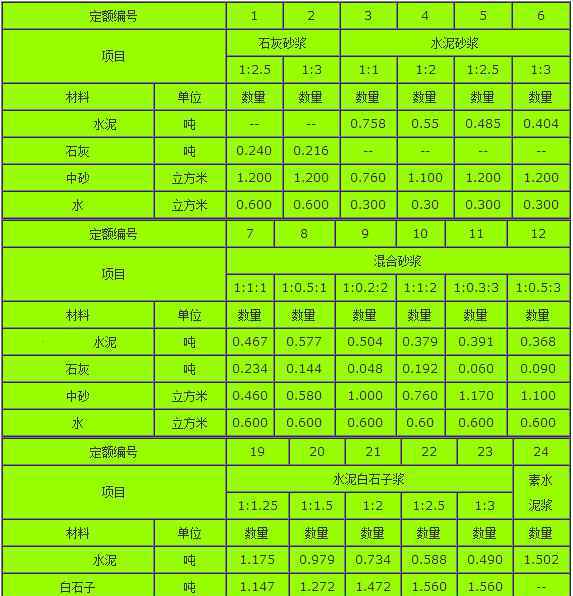

抹灰砂浆配合比表

15269271688

声明:

砂浆与保温发表、转载、摘抄的文章来自网络。如果涉及版权问题，请联系QQ: 364935729
