疏水阀标准 疏水阀选型的几个常用参数和选型方法

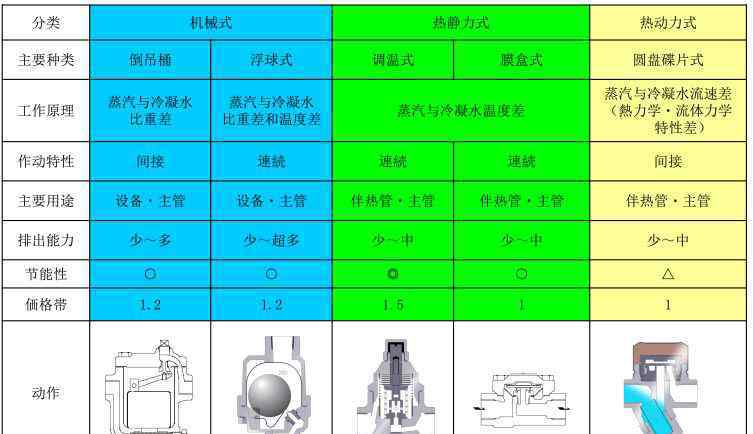

1.疏水器类型

常用的疏水阀分为三类:热静态型、热动态型和机械型。

常用的热静态类型有:隔膜箱式、双金属式(宫式调温型)。

常用热力型:盘式。

在选择类型时，如果没有规定疏水阀的类型，可以根据其使用位置和排放能力初步确定疏水阀的类型。

2.连接方式和直径

常用的连接方式有:螺纹连接(Rc/Rp)、法兰连接(FF/RF)、承插焊接连接(SW)。

口径常用表达:英寸/英寸(1/8，1/4，3/8，1/2...)，毫米/毫米(6，8，10，15...).

法兰标准分为日标(jis 5k，jis 10k …)，美标(ANSI150lb，ANSI300lb…)，德标(PN10，PN16…)和国标(pn 0.25mpa，pn 0.6mpa …)。

选择类型时，直接根据口径和连接方式选择符合要求的疏水阀。如果口径太大，冷凝水排出量少，可以考虑缩小口径，反正也没什么区别。

3.阀体材料

阀体材料标准:日本标准(JIS)、美国标准(美国材料试验学会)、德国标准(德国工业标准)和国家标准(英国)

不同阀体材料的疏水阀可以承受不同的温度和压力。如果连接方式是承插焊接，需要考虑阀体材料和管道材料是否可以焊接。在选型时，如果有材料规定，尽量以满足要求为首要目标；如果没有，在满足压力和温度的前提下寻找替代材料。说到清洁蒸汽，必须是食品级不锈钢，不能更换。

4.压力和温度

疏水阀的压力和温度参数

PMA-最大允许压力:疏水阀阀体能承受的最高压力，也称为设计压力。

最大工作压力:疏水阀可以工作的最高工作压力。

PMX-最大工作压差:疏水阀能承受的最高工作压差，工作压差=入口压力-背压。

TMA-最高允许温度:疏水阀阀体能承受的最高温度，也叫设计温度。

最高工作温度:疏水阀可以工作的最高工作温度。

选型时，通常根据设计要求计算工作压差，该压差作为选择疏水阀流量的压力标准。

5.流量

疏水器选择中最重要的参数是流量，也称为冷凝水排放。根据设计要求的流量乘以设计要求的安全系数，得到安全流量，然后根据疏水阀的流程图选择满足工作压差下安全流量的型号。

安全系数通常为3倍，如果没有设计规定，最小安全系数不能低于1.5倍。安全系数的存在可以保证预热设备或管道启动时冷凝水能够及时排出。

摘要

在选择疏水阀时，首先考虑的是选择合适的类型，然后考虑它是否能满足温度、压力和材料的要求，最后看流量是否能达到标准。
