引伸计 引伸计的使用及原理介绍

引伸计可分为三种类型:轴向引伸计、横向引伸计和夹钳引伸计，如下:

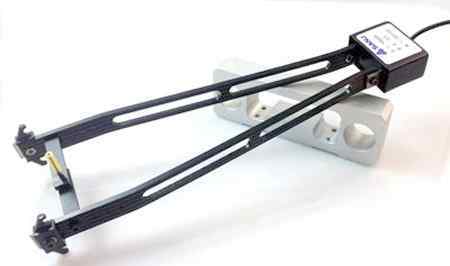

引伸计是一种传感试件变形的传感器，应变式引伸计因其原理简单、安装方便而被广泛应用。根据测量对象，引伸计可分为轴向引伸计、横向引伸计和夹钳引伸计。

小变形伸长计

径向伸长计:用于检测标准试样的径向收缩变形。它用于与轴向伸长计配合确定泊松比μ。它将径向变形(或横向变形)转化为电量，然后通过二次仪表测量、记录或控制另一台设备。

夹钳伸长计:用于检测裂纹张开位移。钳形引伸计是断裂力学实验中最常用的仪器之一，广泛应用于材料的断裂韧性测试。精度高，安装方便，操作简单。当试件断裂时，引伸计能自动与试件分离，适用于静态和动态变形测量。

一、引伸计的规格:

距离-两个切削刃之间的初始距离

范围-最大伸长率

WDW-100引伸计:标距= = 50毫米，测量范围= 10毫米(20%)

CSS-2210引伸计:标距= 50毫米，测量范围= 5毫米(10%)

二、引伸计的结构和工作原理:

应变仪、变形传递杆、弹性元件、限位规杆、刃口和夹紧弹簧等。测量变形时，将引伸计夹在试件上，叶片与试件接触，感受两个叶片之间距离内的伸长量，弹性元件被变形杆拉紧，应变片将其转换成电阻变化，然后通过适当的测量放大电路转换成电压信号。

三.引伸计的使用

1.对于WDW-100引伸计，首先在限位杆和变形传动杆之间插入量规卡；对于带引伸计的CSS2210，先将定位销插入定位孔；

2.用两个手指夹住引伸计的上下两端，使上下刀口的中点与标本(标本的测量部位)接触，用弹簧夹或橡皮筋将引伸计的上下刀口固定在标本上；

3.对于带引伸计的WDW-100:取下量规卡；对于带引伸计的CSS2210:拆下定位销；(记住:实验前检查以避免损坏引伸计)

4.在试验机控制软件的【实验条件选择】界面，选择WDW100:引伸计的变形测量方法；CSS-2210选择的曲线跟踪模式是载荷-变形曲线。

5、引伸计信号显示为零；

6.根据测量的变形选择放大器衰减文件。

CSS-2210引伸计安装前后

根据测试力分为:

5KG.100KG.500KG、1T 2T .3T、5T.10吨、20吨、30吨、50吨、60吨、100吨、200吨、300吨、500吨、1000吨万能材料试验机。一般橡胶厂家强度小于1T，金属厂家强度为10T。铜杆和铝管的强度比较大。
