一、项目概述

项目名称:古建筑BIM改造

项目地点:安徽省绩溪县

项目内容:利用三维激光点云扫描和BIM技术，扫描待重建的旧建筑，进行点云逆向建模，生成图纸后重新设计建筑。

项目背景:

祠堂是徽州古村落最重要的建筑。

明清上村有百余间古宅，大小祠堂，古宅。上村的房子大多是“四水归明堂”(俗称天井)的两层楼房，其中三层有两个隔间，结构合理实用。村落的船形结构和村内水系没有受到严重破坏，明清时期的建筑风格和韵味都很扎实。老房子大部分都是因为很多家庭有一份而不适合居住，因为没人管理而变成了废弃的房子、闲置的房子或者破旧的房子。

项目工作内容:

1.对现场建筑物进行激光扫描，获得三维点云数据；

2.总体布置控制扫描站的位置；

3.对原始点云数据进行导入和预处理；

4.整点云数据的精确拼接；

5.根据甲方要求，通过点云数据绘制建筑外观、内墙、梁地形等相关模型；

二、BIM应用

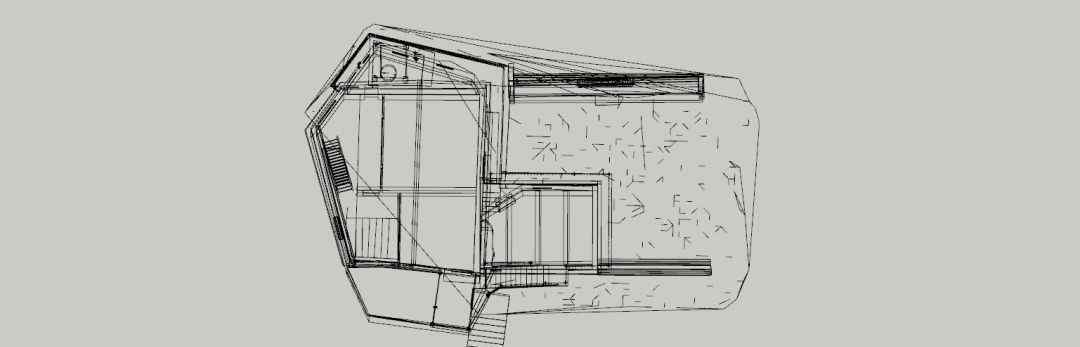

在改扩建工程中，点云逆向建模是用来解决没有图纸和任何建模辅助材料的根本问题。

使用公司自主开发的插件，将点云数据完全导入到SketchUp软件中，通过点击等操作确定墙、台阶、门窗在模型中的位置，最终可以满足点云逆向建模的要求。

第三，项目的三维展示

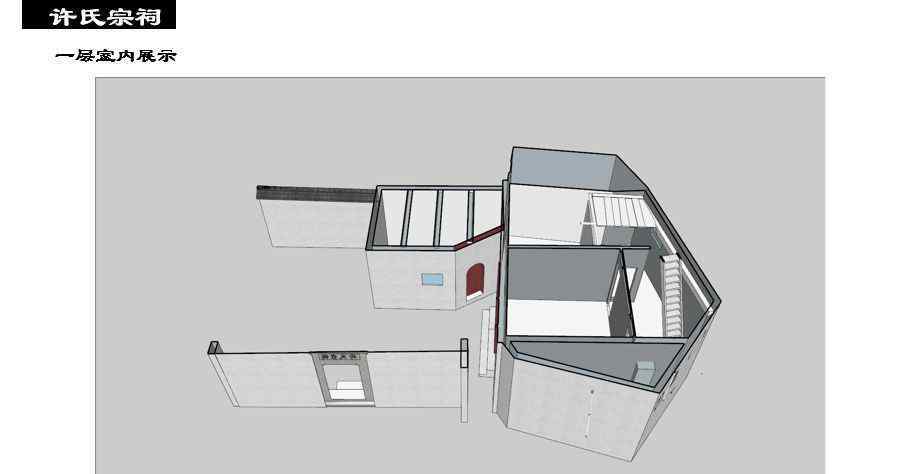

唐故居暨徐氏祠堂工程模型从正视图、后视图、轴测图三个角度展示

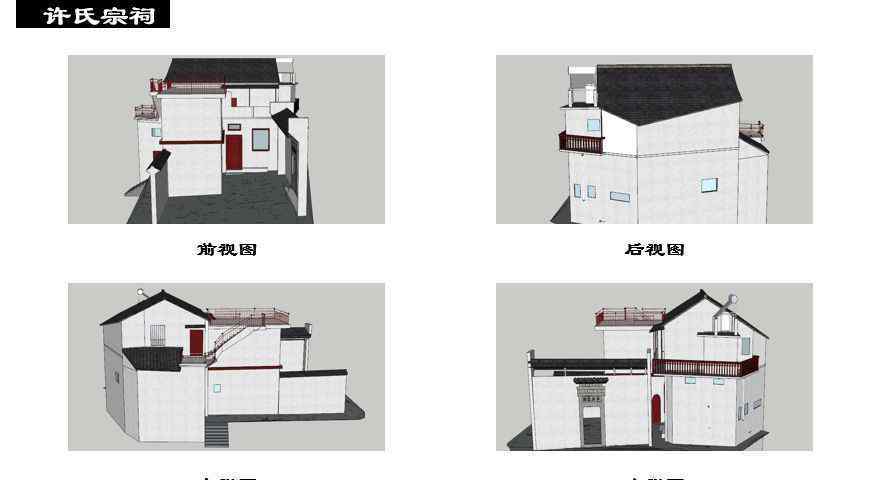

许寺

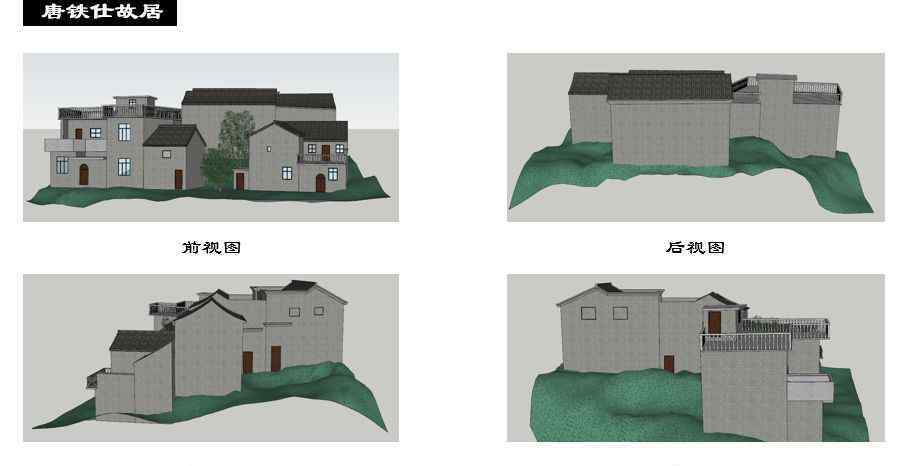

唐铁石故居

四.总结

天拓集团将积极参与和研究三维扫描和BIM技术在建筑工程领域的应用，积极创新进取，为客户提供最好的BIM咨询和服务，为推动中国建筑行业进入智能建筑时代做出贡献！
