plt Python干货：分享Python绘制六种可视化图表

可视化图表有很多种，这篇文章主要介绍了Python绘制六种可视化图表详解的方法，非常不错，具有一定的参考借鉴价值,需要的朋友可以参考下

视力表的种类不少，常见的有以下几种。其他的稍微复杂一点，大部分都是基于下面的组合和变换。新手很容易被官网上数不胜数的图表类型吓到。因为种类太多，图表的几种画法很可能会混淆。

所以在这里，我专门总结了六种常见的基本图表类型，大家可以通过对比研究打好基础。

01.折线图

画一个折线图，如果你没有很多数据，画出来的图会处于一个曲折的状态，但是一旦你的数据集很大，比如我们下面的例子，有100个点，那么我们肉眼看到的就是一条平滑的曲线。

这里我画三条线，执行plt.plot三次。

import numpy as np import matplotlib.pyplot as plt x= np.linspace(0, 2, 100) plt.plot(x, x, label='linear') plt.plot(x, x**2, label='quadratic') plt.plot(x, x**3, label='cubic') plt.xlabel('x label') plt.ylabel('y label') plt.title("Simple Plot") plt.legend() plt.show()

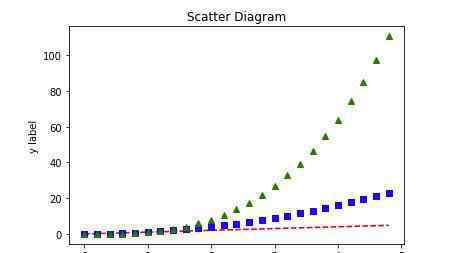

02.散点图

其实散点图和折线图的原理是一样的，散点图中的点和线连接起来就是折线图。所以要画散点图，只需设置线型即可。

注意:我这里也画了三条线。与上面不同，我只需要一个plt.plot。

import numpy as np import matplotlib.pyplot as plt x = np.arange(0., 5., 0.2) # 红色破折号, 蓝色方块，绿色三角块 plt.plot(x, x, 'r--', x, x**2, 'bs', x, x**3, 'g^') plt.show()

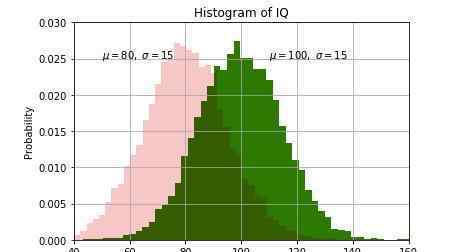

03.矩形图

直方图大家都不陌生。在这里，小明使得在一张图片中绘制两个频率直方图变得更加困难。这应该是实际场景中遇到的，因为真的比较方便，有木头吗？

import numpy as np import matplotlib.pyplot as plt np.random.seed(19680801) mu1, sigma1 = 100, 15mu2, sigma2 = 80, 15x1 = mu1 + sigma1 * np.random.randn(10000) x2 = mu2 + sigma2 * np.random.randn(10000) # the histogram of the data # 50：将数据分成50组 # facecolor：颜色；alpha：透明度 # density：是密度而不是具体数值 n1, bins1, patches1 = plt.hist(x1, 50, density=True, facecolor='g', alpha=1) n2, bins2, patches2 = plt.hist(x2, 50, density=True, facecolor='r', alpha=0.2) # n：概率值；bins：具体数值；patches：直方图对象。 plt.xlabel('Smarts') plt.ylabel('Probability') plt.title('Histogram of IQ') plt.text(110, .025, r'$mu=100, sigma=15$') plt.text(50, .025, r'$mu=80, sigma=15$') # 设置x，y轴的具体范围 plt.axis([40, 160, 0, 0.03]) plt.grid(True) plt.show()

04.矩形图

同样，我也不会画简单的直方图。这里有三个困难的图表。

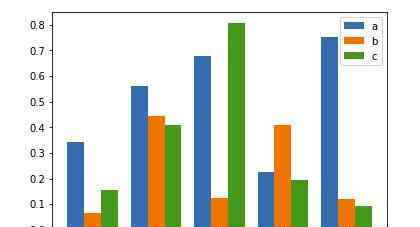

4.1平行直方图

import numpy as np import matplotlib.pyplot as plt size = 5a = np.random.random(size) b = np.random.random(size) c = np.random.random(size) x = np.arange(size) # 有多少个类型，只需更改n即可 total_width, n = 0.8, 3 width = total_width / n # 重新拟定x的坐标 x = x - (total_width - width) / 2# 这里使用的是偏移 plt.bar(x, a, width=width, label='a') plt.bar(x + width, b, width=width, label='b') plt.bar(x + 2 * width, c, width=width, label='c') plt.legend() plt.show()

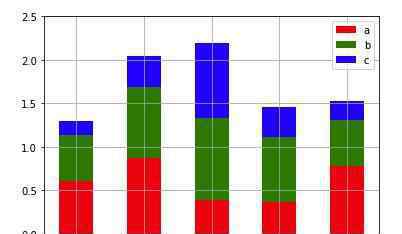

4.2叠加直方图

import numpy as np import matplotlib.pyplot as plt size = 5a = np.random.random(size) b = np.random.random(size) c = np.random.random(size) x = np.arange(size) # 这里使用的是偏移 plt.bar(x, a, width=0.5, label='a',fc='r') plt.bar(x, b, bottom=a, width=0.5, label='b', fc='g') plt.bar(x, c, bottom=a+b, width=0.5, label='c', fc='b') plt.ylim(0, 2.5) plt.legend() plt.grid(True) plt.show()

05.饼形图

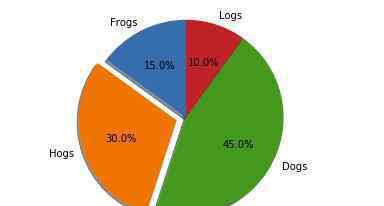

5.1普通饼图

import matplotlib.pyplot as plt labels = 'Frogs', 'Hogs', 'Dogs', 'Logs'sizes = [15, 30, 45, 10] # 设置分离的距离，0表示不分离 explode = (0, 0.1, 0, 0) plt.pie(sizes, explode=explode, labels=labels, autopct='%1.1f%%',shadow=True, startangle=90) # Equal aspect ratio 保证画出的图是正圆形 plt.axis('equal') plt.show()

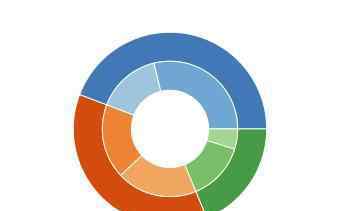

5.2嵌套饼图

import numpy as np import matplotlib.pyplot as plt # 设置每环的宽度 size = 0.3vals = np.array([[60., 32.], [37., 40.], [29., 10.]]) # 通过get_cmap随机获取颜色 cmap = plt.get_cmap("tab20c") outer_colors = cmap(np.arange(3)*4) inner_colors = cmap(np.array([1, 2, 5, 6, 9, 10])) print(vals.sum(axis=1)) # [92. 77. 39.] plt.pie(vals.sum(axis=1), radius=1, colors=outer_colors,wedgeprops=dict(width=size, edgecolor='w')) print(vals.flatten()) # [60. 32. 37. 40. 29. 10.] plt.pie(vals.flatten(), radius=1-size, colors=inner_colors,wedgeprops=dict(width=size, edgecolor='w')) # equal 使得为正圆 plt.axis('equal') plt.show()

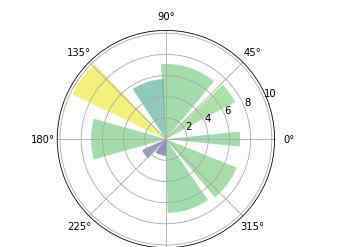

5.3极坐标饼图

酷一点，极坐标饼图是最好的之一，一定要在这里学习。

import numpy as np import matplotlib.pyplot as plt np.random.seed(19680801) N = 10theta = np.linspace(0.0, 2 * np.pi, N, endpoint=False) radii = 10 * np.random.rand(N) width = np.pi / 4 * np.random.rand(N) ax = plt.subplot(111, projection='polar') bars = ax.bar(theta, radii, width=width, bottom=0.0) # left表示从哪开始， # radii表示从中心点向边缘绘制的长度（半径） # width表示末端的弧长 # 自定义颜色和不透明度 for r, bar in (radii, bars):bar.set_facecolor(plt.cm.viridis(r / 10.))bar.set_alpha(0.5) plt.show()

06.三维绘图

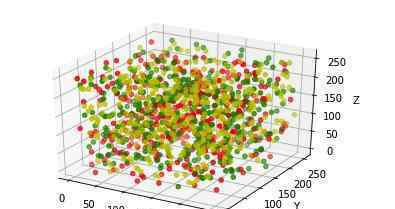

6.1绘制三维散点图

import numpy as np import matplotlib.pyplot as plt from mpl_toolkits.mplot3d import Axes3D data = np.random.randint(0, 255, size=[40, 40, 40]) x, y, z = data[0], data[1], data[2] ax = plt.subplot(111, projection='3d') # 创建一个三维的绘图工程 # 将数据点分成三部分画，在颜色上有区分度 ax.scatter(x[:10], y[:10], z[:10], c='y') # 绘制数据点 ax.scatter(x[10:20], y[10:20], z[10:20], c='r') ax.scatter(x[30:40], y[30:40], z[30:40], c='g') ax.set_zlabel('Z') # 坐标轴 ax.set_ylabel('Y') ax.set_xlabel('X') plt.show()

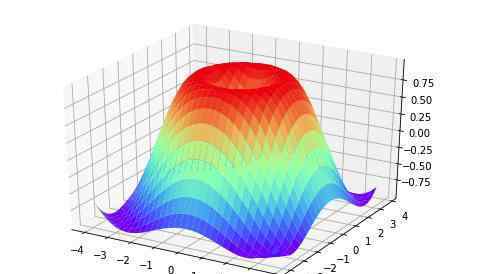

6.2绘制三维平面图

from matplotlib import pyplot as plt import numpy as np from mpl_toolkits.mplot3d import Axes3D fig = plt.figure() ax = Axes3D(fig) X = np.arange(-4, 4, 0.25) Y = np.arange(-4, 4, 0.25) X, Y = np.meshgrid(X, Y) R = np.sqrt(X**2 + Y**2) Z = np.sin(R) # 具体函数方法可用 help(function) 查看，如：help(ax.plot_surface) ax.plot_surface(X, Y, Z, rstride=1, cstride=1, cmap='rainbow') plt.show()
