一、所需硬件设备和参数的说明
1.一个文件柜(文件柜尺寸:100*110*40CM)

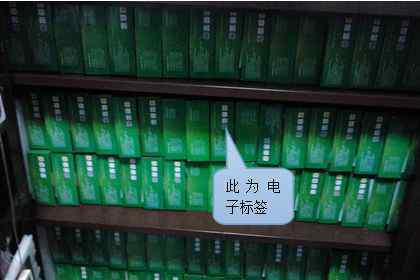

2.背面有80个带有捷通科技JT-315射频识别柔性电子标签的文件夹,下面附有JT-315参数:
材质:聚氯乙烯,不干胶,可以粘贴
尺寸:(长)98×18毫米(宽)
制造商/芯片:外星人/希格斯3
符合标准:国际标准化组织/美国食品和药物管理局,工程总承包类别1第2代
适用载频:860 ~ 960兆赫
工作模式:被动
读写工具:阅读器和天线
使用寿命:写10万次,保存数据10年。
3.捷通科技JT-928射频识别四通道读卡器一台,JT-928参数附后:
射频功率:12 DBM ~ 30 DBM(软件可调)
标签读取距离:使用12dBi天线> 12米(与标签和环境有关)
标签书写距离:使用12dBi天线> 5m(与标签和环境有关)
电源:110 ~ 240 V/50 ~ 60 Hz
电源适配器:7.5V/3A
整机功耗:小于等于16W
通信端口:串口和RJ45
射频接口:TNC母头
传输控制协议/网际协议接口:RJ45以太网接口
工作频率:902~928 MHz(中心频率:915MHz)。其他国家和地区的频率标准可以定制。
天线:圆极化/线性化天线(可根据客户要求设计)
支持协议:C1 GEN2工程总承包公司
防碰撞:每秒可读取300个标签
适用的电子标签:超高频
EPC全球1类第2代频段
标准标签,如钛,飞利浦,UPM,艾利丹尼森和其他第2代标签
尺寸:230×180×50毫米
重量:整机重量约2公斤
材料:铝型材
工作温度:-20~+70℃
储存温度:-30℃~+80℃
4.捷通科技有4个JT-609射频天线,JT-609参数附后:
工作频率:920~925兆赫
天线增益:5dBi圆极化
尺寸:80X80X5MM
重量:120克
接头类型:形状记忆合金接头
电压驻波比:≤1.5
偏振模式:圆偏振
储存温度:-45℃~+75℃
二、硬件设备安装说明

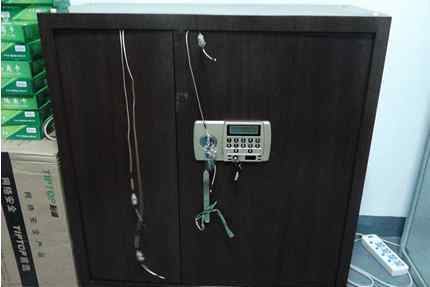

1.文件柜实物参考图
如图所示:

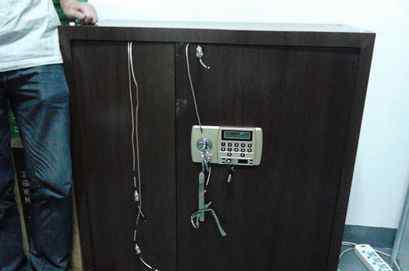

文件柜外观图
2.文件柜中文件夹位置的描述

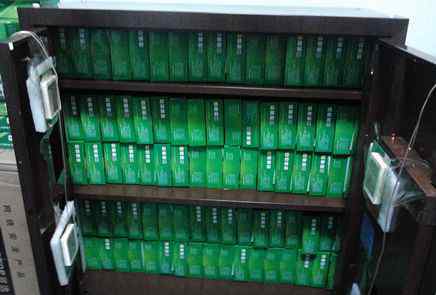

将文件夹整齐地排列在文件柜的隔间中,背面(贴有电子标签的一侧)朝外。如下图所示:
文件夹放置图
3.射频识别射频天线安装说明

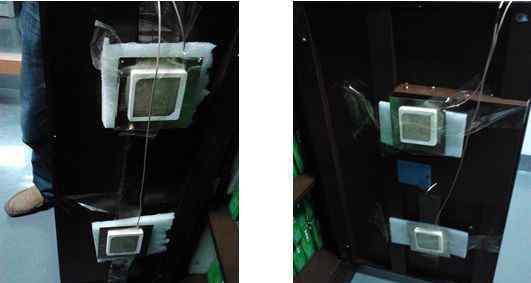

天线安装原则:由于每个天线的照射范围有限,尽量在柜门上方等分天线,以便更全面地照射整个机柜。柜门关闭时,天线的照射面正好对着电子标签(这是最理想的识别状态)。由于图中所示的文件柜有双扇门,每扇门上都安装了两个天线。在柜门内安装4个田字格形状的天线(固定在柜门上),如下图所示:
射频识别天线安装图1射频识别天线安装图2
4.射频识别天线和射频识别阅读器安装说明
通过匹配馈线将安装好的天线与读写器连接,读写器与电源连接,通过网络端口与安装有RFID文件管理系统的计算机通信(其他通信方式可选)。RFID阅读器和天线可以集成到文件柜中,这样从文件柜的外观看不到阅读器和天线。为了便于演示,本方案中的设备没有集成。
安装竣工图
三.射频识别文件柜工作原理说明
1.工作模式:触发
2.触发模式:柜门关闭
3.工作时间:3秒
4.工作原理描述:文件柜柜门关闭后,RFID读写器开始以触发模式工作3秒钟。3秒内,RFID读写器通过射频天线识别文件柜内的RFID电子标签,并将标签数据传输给计算机系统。此时,系统会显示文件柜中文件夹的数量和信息,从而达到统计和管理的目的。
柜门关闭演示
5.文件柜打开:文件柜授权打开后,读写器此时不工作,文件夹可以随意取出或放置。当柜门关闭时,读写器再次进入工作状态,完成上述工作。捷通科技(http://www.jt-rfid.com)编的小系列!
